储能电源结构
储能电源拆解后可以分为三块功能板：前面板、BMS板、逆变板。这三块功能板均可以采用笙泉Megawin的MCU。
之前的文章，我们曾讲述储能电源前面板中使用的MCU以及储能电源BMS板上使用的MCU，还未看过这两篇文章的朋友可以再往前翻阅查看。
前文：
而这一期，我们将着重讲解储能电源中，逆变板使用的MCU。
逆变器简介
简单地说，逆变器就是一种将直流电(DC)转变为交流电(AC)的电子设备。因为我们通常是将220伏(V)交流电(AC)整流变成直流电(DC)来使用，而逆变器的作用与此相反，因此而得名。

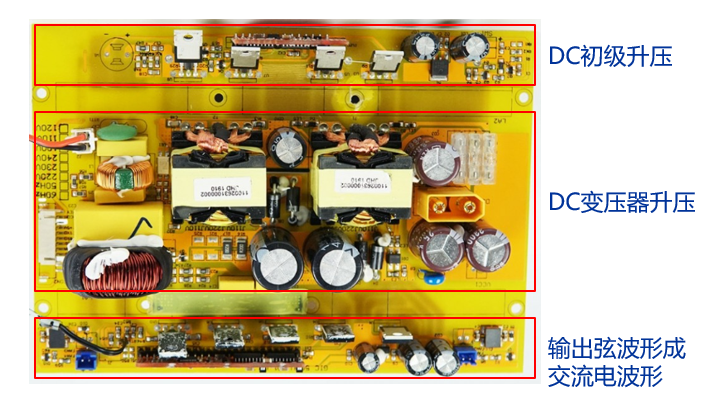

图: 储能电源逆变板的结构图

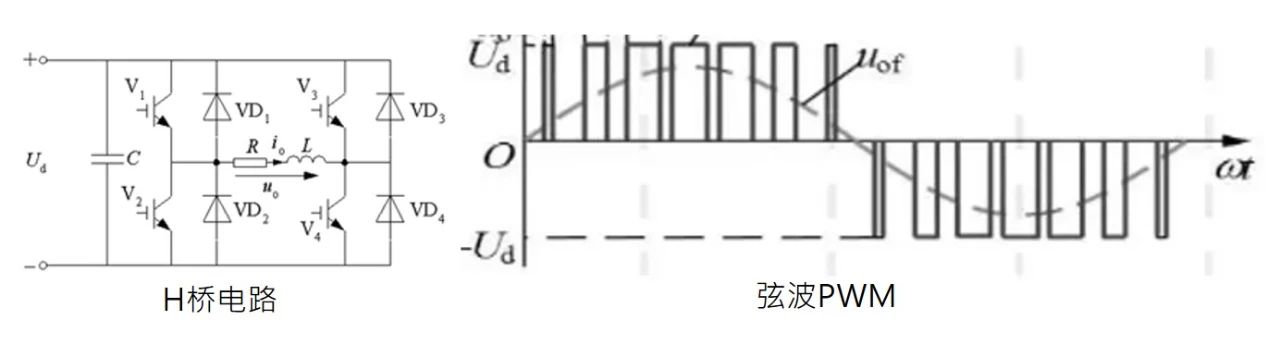

那么，直流要如何转单相交流电，以向各种电器进行供电呢？答案是透过H桥电路和弦波PWM (请参考底下的图)。
中国大陆地区家庭用电一般是单相电，因此，只需要用H桥做单相频率50Hz的弦波PWM即可，只要透过周期性的改变PWM占空比，就可以实现输出一个弦波。
MG82F6D系列
笙泉Megawin 8位MCU MG82F6D32/64配备32/64KB的Flash，同时CPU频率最快可达36MHz，可以满足储能电源中，逆变器的程序部分的使用需求。
此外，MG82F6D32/64的PWM时钟源最高可达144MHz，同时还带有死区控制，保护MOS，在如此高的PWM可细腻地调节PWM占空比，让输出的弦波更加线性，更好地满足交流用电器的供电需求。
不仅如此，MG82F6D系列带有12bit 1.2Msps ADC，能精准测量电池的电压和充放电电流。同时，MG82F6D系列出厂内置校准过的内部参考电压，助力ADC采集精度更上一层楼。
MG82F6D32/64还内置了最多3组轨对轨比较器，可用于快速过压和过流检测并产生中断，且比较器支持睡眠模式继续工作的功能，保障逆变系统的安全。
MG32F02A系列
笙泉32位MCU MG32F02A系列配备32/64/128KB的Flash，完全可以满足储能电源的逆变板的使用需求。
MG32F02A系列主频达48MHz，带32位硬件除法器， 与8位MCU相比，它可节省大量弦波计算花费的程序空间和时间。
再者，MG32F02A系列的PWM时钟源最高可达48MHz，同时还带有死区控制，足够输出50Hz的弦波PWM。同时，最高16位PWM输出，可以非常细腻的调节PWM占空比。
MG32F02A具备最高1.5Msps的12位ADC，内置4倍放大64阶细分的可编程放大器(PGA)，可以用于检测电流等功能且不容易因OP放大倍率过高而截止。此外，MG32F02A064/128还支持2.4V ADC内部基准电压，进一步加强ADC采集精度。
MG32F02A系列也带有2组比较器，足以逆变板使用，且MG32F02A064/128还内置12bit电压型DAC，并可以输出到比较器中充当比较电压，节省外部搭比较电路的成本。

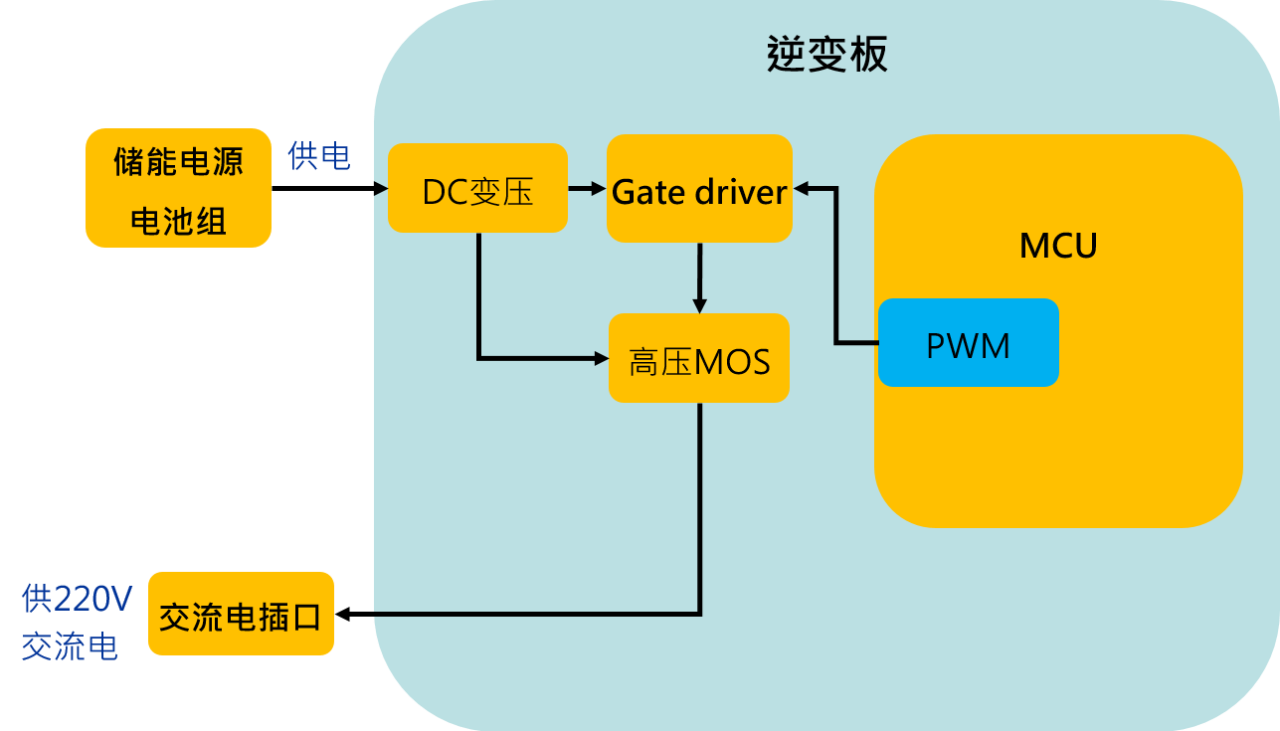

应用框图
来源：megawin笙泉科技
