便携式储能电源行业在近两年迅速崛起，越加吸引众多终端厂和MCU芯片商投入开发，在技术创新的较劲也成为主要赛道之一。依据” 2022年中国便携式储能电源行业研究报告“，预计未来便携式储能电源行业市场规模将持续增长，2026年将达到882.3亿元；2020年全球91.9%的便携式储能电源由中国生产，所有便携式储能电源中有47.3%销往美国。
便携式储能设备，通常简称为 “户外储能电源”，系指内置锂离子电池的小型储能设备，带电量通常落在1000～3000Wh区间(即存储1～3度电)。随着全球户外运动的爆火，户外活动是便携式储能电源占比最大的应用领域，占43.6%；这些户外活动包括如野餐、露营、摄影、垂钓、自驾游等户外消费，带动了户外电源的需求。另一方面，户外电源也可以作为家庭的应急电源使用，其需求也在升级换代。其他相关应用领域尚有: 医疗救援、户外工程作业…...等。
兹此我们会陆续开始为您分集概略解析储能电源结构、相关应用，并介绍笙泉科技可搭配的相关 MCU方案 (MG82F6D / MG32F02A......等系列)。

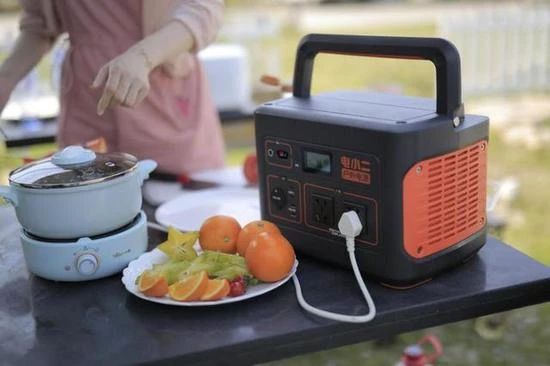

(图片来源: 电小二户外电源)
储能电源结构
储能电源拆解后可以分为三块功能板：前面板、BMS板、逆变板。这三块功能板均可以采用笙泉科技(Megawin)的MCU。本文将先介绍前面板中使用的MCU。一般来说，前面板的MCU需要做的事情很多，包括LCD显示、USB端口插入检测、温度检测、BMS板数据采集计算、PD协议通信以及使能逆变板启动逆变的功能。因此大容量Flash和RAM是必须的。
MG82F6D系列
笙泉科技8位MCU MG82F6D32/64配备32/64KB的Flash，同时RAM空间达2/4KB，完全可以满足储能电源中，前面板的程序部分的使用需求。
此外，MG82F6D32/64系统最高可达48MHz，CPU频率可达36MHz，可以满足前面板的算法运算和调度需求。
不仅如此，MG82F6D系列ESD HBM模式可以达到8KV，MM 模式达450V，工作温度范围是 -40 ~ 105°C，在寒冷干燥的冬天，可很好地抵御来自外界的静电干扰。
MG32F02A系列
笙泉科技32位MCU MG32F02A系列配备64/128KB的Flash，完全可以满足储能电源中，前面板的使用需求，甚至有空间为将来的OTA预留空间。
MG32F02A系列主频达48MHz，带32位硬件除法器，可节省大量电量计算花费的程序空间和时间。
MG32F02A的12位ADC内置4倍放大，64阶细分的可编程放大器(PGA)，为前面板检测USB端口的电流检测和空载检测节约了1个运放。
同样，MG32F02A系列ESD HBM模式可以达到6~8KV，工作温度范围也是 -40 ~ 105°C，很好地抵御来自外界的静电干扰。

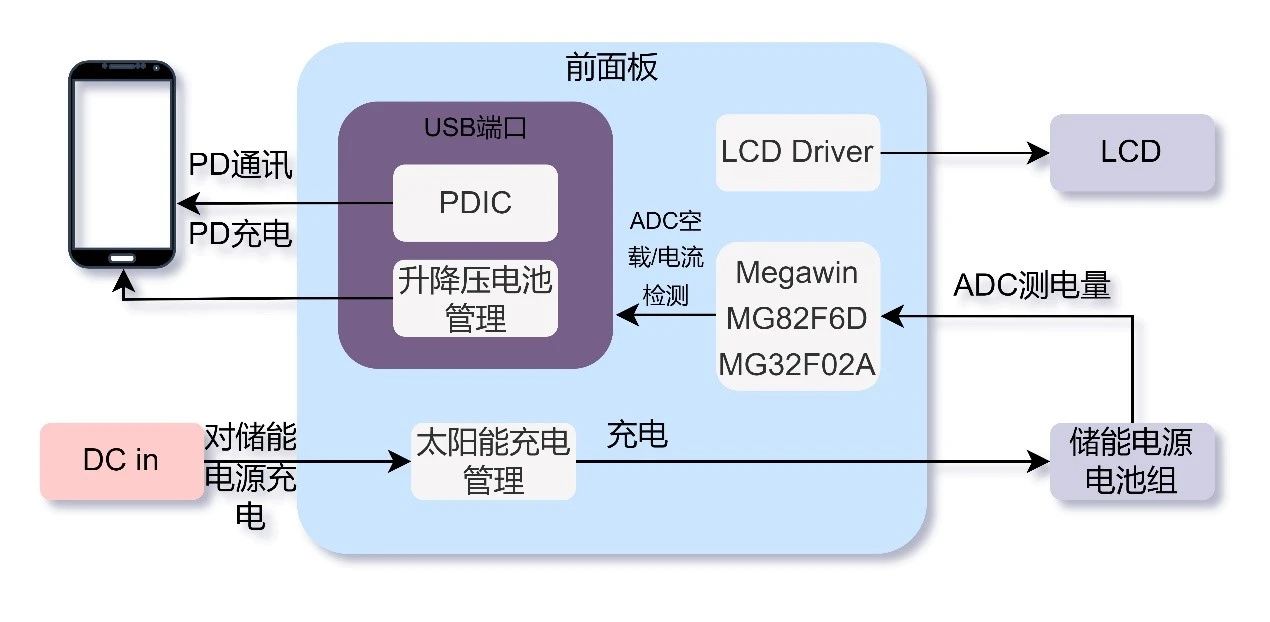

应用框图
* * * (未完待续) * * *
