储能电源结构
储能电源拆解后可以分为三块功能板：前面板、BMS板、逆变板。这三块功能板均可以采用笙泉科技Megawin的MCU。
上一次，我们着重讲解了储能电源的前面板中使用的MCU，那么这次，我们再进一步讲解储能电源的BMS板。
相比前面板，BMS板的MCU需要做的事情就单纯很多，一般来说就是对电池包的电压、充放电流以及电量进行管理，维持电池的稳定性，保证整个系统的正常工作，因此对MCU的要求自然就是ADC以及比较器，和有需要传输电量数据到前面板的需求，一般使用UART或者IIC就足够了。此外，储能电源属于多串数电池应用，需额外搭配LDO(线性低压差稳压器) 转换至低压稳定供电给MCU。
MG82F6D32系列
笙泉科技Megawin 8位MCU MG82F6D32/64配备32/64KB的Flash，同时RAM空间达2/4KB，完全可以满足储能电源中BMS 程序部分的使用需求。
此外，MG82F6D32/64系统最高可达48MHz，CPU频率可达36MHz，可以满足BMS板的算法运算和调度需求。
不仅如此，MG82F6D系列带有12bit 1.2Msps ADC，能精准测量电池的电压和充放电电流，同时，MG82F6D系列出厂内置校准过的内部参考电压，助力ADC采集精度更上一层楼。
MG82F6D32/64系列还内置了最多3组轨对轨比较器，可以用于快速过压和过流检测并产生中断，且比较器支持睡眠模式继续工作的功能，保证BMS系统在MCU休眠时依旧正常检测过压过流的功能，保障BMS系统的安全。
MG32F02A系列
笙泉科技Megawin 32位MCU MG32F02A系列配备32/64/128KB的Flash，完全可以满足储能电源中，BMS板的使用需求，甚至有空间为将来的OTA预留空间。
MG32F02A系列主频达48MHz，带32位硬件除法器，可节省大量电量计算花费的程序空间和时间。
MG32F02A的12位ADC，最高1.5Msps，内置4倍放大，64阶细分的可编程放大器(PGA)，可以用于检测电流等功能且不容易因OP放大倍率过高而停止。此外，MG32F02A064/128还支持2.4V ADC内部基准电压，进一步加强ADC采集精度。
MG32F02A系列也带有2组比较器，足以BMS板使用，且MG32F02A064/128系列还内置12bit电压型DAC，并可以输出到比较器中充当比较电压，节省外部搭比较电路的成本。不仅如此，比较器功能还支持睡眠模式下继续工作的功能，让BMS芯片在周期性的休眠中，一直保持比较器的工作，不漏任何一瞬间的过压过流风险。
应用框图
MG82F6D系列规格
支持代码保护
*1支持仿真器,SOP8 除外;
*2支持SPI 主端;
*3 支持Watch 模式;
*4 支持S/W 设置;
*5 内部 RC 振荡器有 12MHz 和 11.059MHz，默认使用 12MHz的 RC 振荡器。
频漂：±1%，25℃；±2%，-40°C ~105°C。

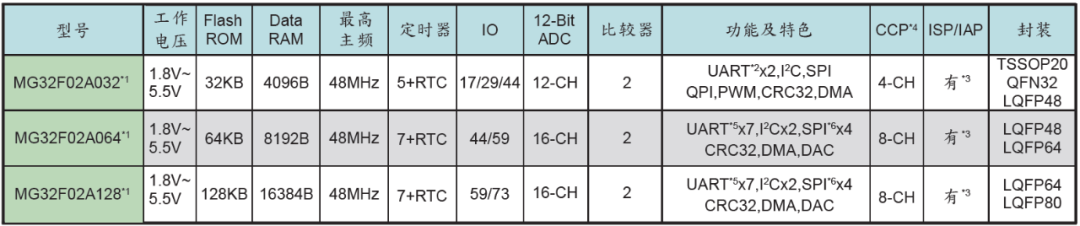

MG32F02A系列规格
*1 支持仿真器
*2 支持SPI 主端
*3 和Flash ROM 区共同空间
*4 CCP: (捕获/比较/PWM)模块
*5 高级UART模块x3:支持SPI主机/从机(UART 0/1/2模块)
基础UART模块x4:支持标准UART模式(UART 4/5/7模块)
*6 高级SPI模块x1:支持SPI/QPI/OPI (SPI 0模块)
基础SPI模块x3:支持标准SPI模式(可配置 UART 0/1/2模块)
*Adj: 可调电压.
来源：megawin笙泉科技
