一、市场规模与增长

消毒柜作为健康家电的重要组成部分，近年来市场需求持续增长。特别是在疫情后，消费者对健康家电的需求显著提升，消毒柜市场销量回升，线上渠道销售规模大幅增长。随着消费者对食品安全和卫生的关注度不断提高，消毒柜在家庭、酒店、学校、医院等场所的应用越来越广泛，市场规模有望进一步扩大。

二、市场应用

航顺HK32C030在消毒柜领域的应用具有广泛性，适用于家庭厨房、酒店餐饮、医疗场所等多种场景。其高性能和低功耗特性能够满足不同用户的需求，特别是在需要精确控制温度、湿度和时间的消毒柜中，HK32C030能够提供可靠的解决方案。

三、方案概述

航顺HK32C030是一款基于ARM Cortex-M0内核的32位MCU，具有64MHz的主频、64KB Flash和10KB SRAM，支持多种通信接口（如UART、SPI、I2C）和低功耗模式。在消毒柜应用中，HK32C030能够实现以下功能：

温度控制：通过内置的ADC模块，精确检测和控制消毒柜内的温度，确保消毒效果。

定时功能：支持多种定时模式，满足不同消毒周期的需求。

低功耗设计：深度睡眠模式下功耗仅为5uA，延长设备待机时间。

安全认证：通过IEC 60730认证，提供符合CLASS B标准的功能安全库，确保产品稳定性和安全性。

四、方案核心优势

高性价比：HK32C030在性能和成本之间取得平衡，为消毒柜厂商提供更具竞争力的解决方案。

低功耗：多种低功耗模式和动态调节主频电压的能力，显著降低能耗。

高可靠性：通过先进的工艺水平和功能安全认证，确保产品在复杂环境下的稳定运行。

兼容性：与国外品牌**32F030软硬件高度兼容，便于厂商快速移植和升级。

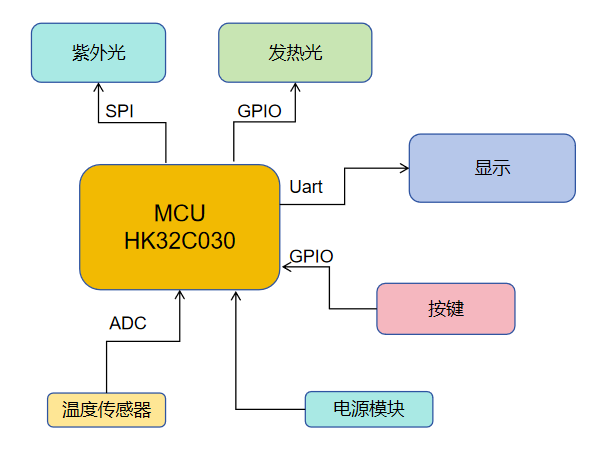

产品系统框图

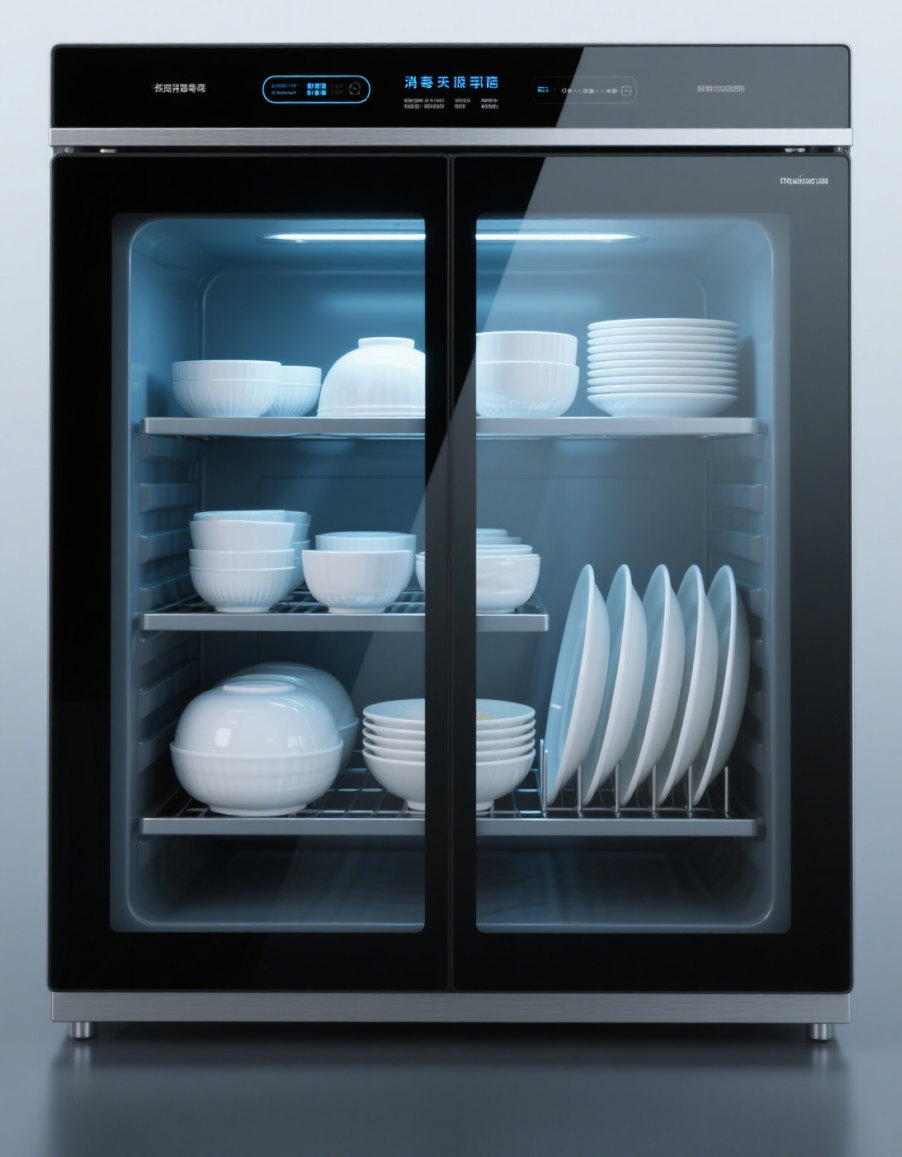

消毒柜实物图

航顺HK32C030系列MCU主要规格

  • CPU 内核

  • ARM® Cortex® -M0

  • 最高时钟频率：64 MHz

  • 24 位 System Tick 定时器

  • 支持中断向量重映射（通过 Flash 控制器的寄存器配置）

  • 工作电压范围

  • 主电源 VDD：2.6 V ~ 5.5 V

  • 工作温度范围：-40°C ~ +105°C

  • 典型工作电流

  • 运行（Run）模式：1.46mA@8MHz；7.31mA@64MHz

  • 睡眠（Sleep）模式：1.05mA@8MHz；671μA@32kHz

  • 停机（Stop）模式：

  • - LDO 全速：128μA@3.3V

  • - LDO 低功耗：2.8μA@3.3V

  • 存储器

  • 64 Kbyte Flash（包括 Bootloader 区）

  • CPU 主频不高于 24 MHz 时，支持 0 等待总线周期访问 Flash。

  • Flash 具有数据安全保护功能，可分别设置读保护和写保护。

  • 10 Kbyte SRAM

  • 时钟

  • 外部高速时钟（HSE）：支持 4 ~ 32 MHz

  • 外部低速时钟（LSE）：32.768 kHz

  • 片内高速时钟（HSI）：8 MHz/16 MHz/64 MHz

  • 片内低速时钟（LSI）：40 kHz

  • PLL 时钟：64MHz（最大输出频率值）

  • GPIO 外部输入时钟：32 MHz（最大值）

  • 复位

  • 外部引脚复位

  • 选项字节装载器复位

  • 看门狗（IWDG 和 WWDG）计数器复位

  • 电源上/下电复位（POR/PDR）

  • 软件复位

  • 低功耗管理复位

  • 可编程电压监测器（PVD）

  • 8 级检测电压门限可调

  • 上升沿和下降沿检测可配置

  • GPIO 端口

  • 最多支持 40 个 GPIO 引脚

  • 每个 GPIO 引脚都可配置为外部中断输入

  • 提供最高 40 mA 驱动电流

  • 数据通信接口产品概述

  • 3 路 UART：可以通过自带的波特率发生器产生不同的波特率，并且还支持单线半双工通信、多处理器通信等功能。

  • 2 路高速 SPI：支持 4 至16 位可编程数据帧，带复用的I2S 接口。

  • 2 路 I2C：支持超快速模式（1 Mbit/s）、SMBus 和 PMBus。在 Stop 模式下，支持数据接收唤醒。

  • 定时器及 PWM 发生器

  • 1 个 16 位高级定时器（TIM1 共 4 路 PWM 输出，其中 3 路带死区互补输出和刹车功能）

  • 5 个 16 位和 1 个 32 位通用定时器（TIM2/TIM3/TIM14/TIM15/TIM16/TIM17）

  • 1 个 16 位基本定时器（TIM6）

  • DMA 控制器（带 5 个通道）

  • 支持定时器、ADC、SPI（I2S）、I2C、UART 等多种外设触发。

  • 定点数除法/开方运算单元

  • 支持 32 位定点数除法，可同时得到商和余数

  • 支持 32 位定点数高精度开方

  • 片内模拟电路

  • 1 个 12 位 SAR ADC（多达 23 路模拟信号输入通道）

  • 最高转换器频率：1.14 MSPS

  • 支持自动连续转换、扫描转换功能

  • 内部参考电压

  • 温度传感器

  • 9 位分辨率温度传感器，温度采集范围为：-40°C ~ +105°C

  • 日历RTC

  • 带闹钟功能

  • 数据安全

  • CRC 校验硬件单元

  • 96 位芯片 UID 标识

  • CPU 跟踪与调试

  • SWD 调试接口

  • ARM® CoreSightTM 调试组件（ROM-Table、DWT 和 BPU）

  • 自定义 DBGMCU 调试控制器（低功耗模式仿真控制、调试外设时钟控制、调试及跟踪接口分配）

  • 可靠性

  • 通过HBM6500V/CDM2000V/LU800mA 等级测试。
