前提

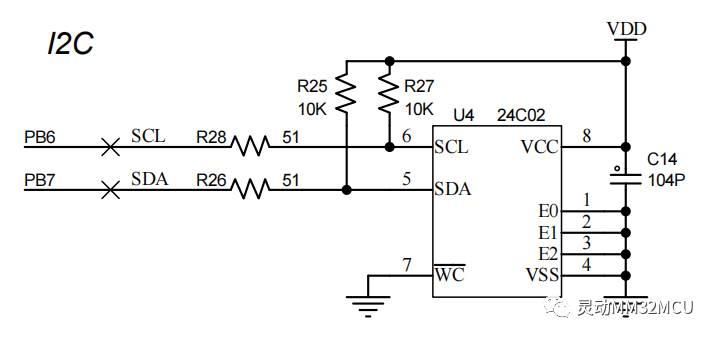

Mini_F0140原理图上I2C连接着24C02：
一．IIC介绍
I2C(Inter－Integrated Circuit)是一种通用的总线协议，实现I2C需要两根信号线完成信息交换，SCL时钟作为信号线，SDA作为数据输入/输出线。I2C属于同步通信，由于输入输出数据均使用一根线，因此通信方向为半双工。
主要特征有：
1. I2C 总线协议转换器/并行总线
2. 半双工同步操作
3. 支持主从模式
4. 支持 7 位和 10 位地址格式
5. 支持起始（START）、停止（STOP）、重新起始（RESTART）以及应答（ACK）信号的生成和检测
6. 支持标准模式（最大 100Kbps）、快速模式（最大 400Kbps）
7. 分别有 2 字节的发送和接收缓冲
8. 支持过滤毛刺功能
9. 支持 DMA 操作
10. 支持中断和查询操作
11. 支持多个从地址（详细见用户手册）
下图为信号变化及其特定含义：

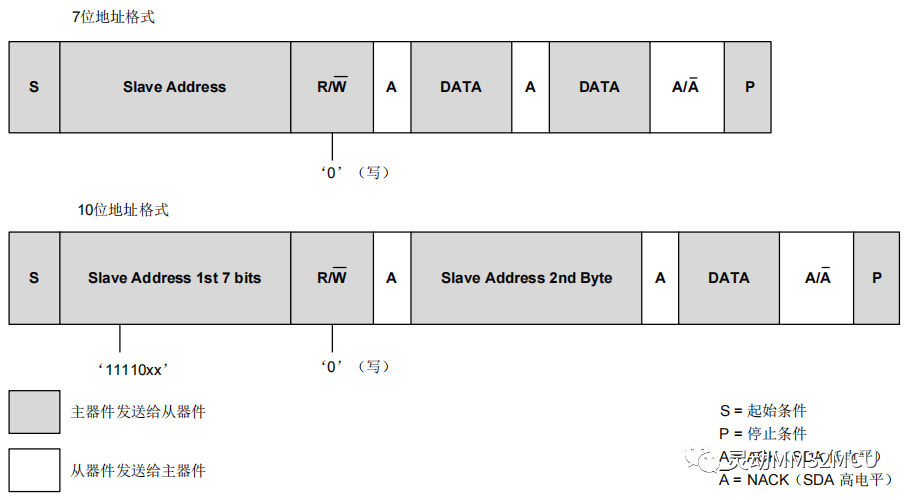

当主发送器如下图所示传输数据时，从接收器在接收到的每个字节后产生一个 ACK 来响应主发送器。
二．24C02
24C02是低工作电压的2K位串行电可擦除只读存储器，内部组织为256个字节，每个字节8位，该芯片被广泛应用于低电压及低功耗的工商业领域。
主器件通过发送一个起始信号启动发送过程，然后发送它所要寻址的从器件的地址。8位从器件地址的高4位固定为1010。接下来的3位(A2、A1、A0)为器件的地址位。当接收数据时，与I2C连接的从器件名为0xA0。
三．例程
向从机写数据后，再读取数据。
1. I2C配置
RCC_APB1PeriphClockCmd(RCC_APB1ENR_I2C1, ENABLE); I2C_StructInit(&I2C_InitStruct); //Configure I2C as master mode I2C_InitStruct.Mode = I2C_CR_MASTER; I2C_InitStruct.OwnAddress = 0; I2C_InitStruct.Speed = I2C_CR_STD; I2C_InitStruct.ClockSpeed = 100000; I2C_Init(I2Cx, &I2C_InitStruct); I2C_Send7bitAddress(I2Cx, 0xA0, I2C_Direction_Transmitter); I2C_Cmd(I2Cx, ENABLE);
2. 定义24C02结构体
typedef struct {
u8 busy;
u8 ack;
u8 fault;
u8 opt;
u8 sub;
u8 cnt;
u8* ptr;
u8 sadd;
} gEepromTypeDef;3. 写数据
EEPROM_WriteByte(sub);
while (cnt --) {
EEPROM_WriteByte(*ptr);
ptr++;
}
I2C_GenerateSTOP(I2C1, ENABLE);
while((I2C_GetITStatus(I2C1, I2C_IT_STOP_DET)) == 0);
gEeprom.ack = true;
gEeprom.busy = false;
EEPROM_WaitEEready();
return true;4. 读数据
u8 i, flag = 0, _cnt = 0;
for (i = 0; i < gEeprom.cnt; i++) {
while(1) {
//Write command is sent when RX FIFO is not full
if ((I2C_GetFlagStatus(I2C1, I2C_STATUS_FLAG_TFNF)) && (flag == 0)) {
I2C_ReadCmd(I2C1);
_cnt++;
if (_cnt == gEeprom.cnt)
flag = 1;
}
//Check receive FIFO not empty
if (I2C_GetFlagStatus(I2C1, I2C_STATUS_FLAG_RFNE)) {
gEeprom.ptr[i] = I2C_ReceiveData(I2C1);
break;
}
}

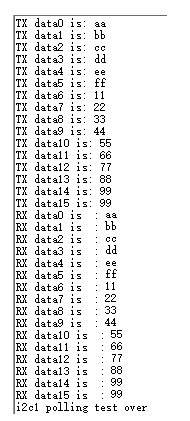

}5. 结果
