问题概述

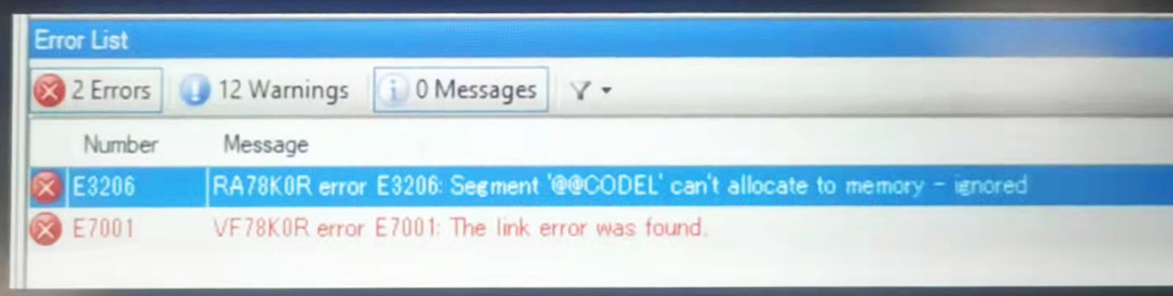

客户使用IDE CS+ CACX编译瑞萨RL78系列MCU R5F1027A，出现报错信息，code flash无法分配。而实际使用的flash 约10K还远不到16K。为什么R5F1027A（flash空间16K）使用的code flash不到16K就出现添加新代码后编译，提示无法分配的错误？
分析
1、经过排查没有对IDE编译环境CS+ CACX做特殊的设置，在项目代码比较少的情况下，编译也正常。
2、针对提示的错误信息，尝试屏蔽不同的软件函数，发现需要减少较多的软件代码，编译才恢复正常。
3、多次尝试后发现flash空间在超过8K左右后，会出现编译错误。

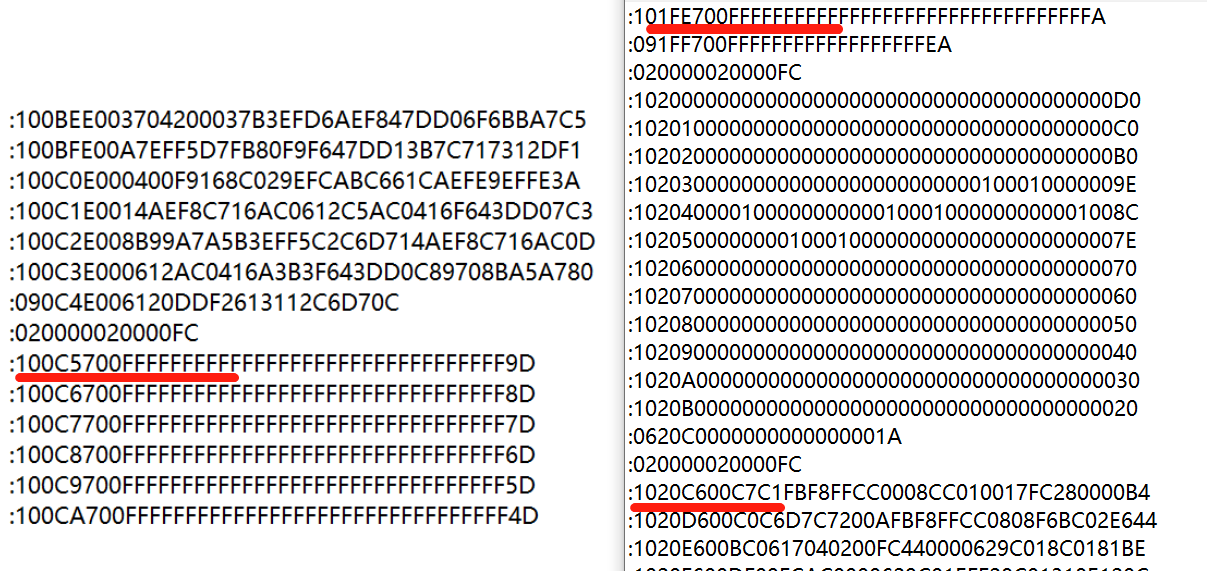

4、查看项目的HEX文件。发现flash地址从0x0C57，到0x1FFF的空间都是填充的FF,也就是这段flash空间没有使用到。

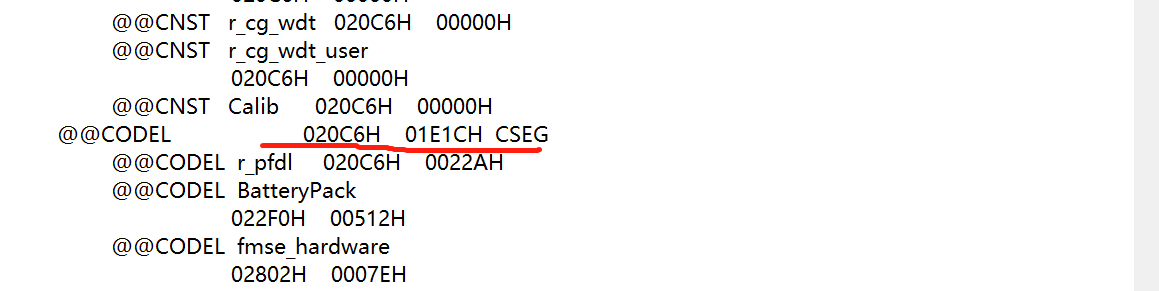

5、查看map文件，发现和HEX文件相吻合，@@CODEL代码flash段是从0x20C6开始分配的，也就是代码段分配在16K空间的后面8K。这样前面的flash空间有13A9字节，将近5K没用上。
6、分析确认到原因后，要想办法解决，多次尝试无果，再分析map文件。发现分配的代码段@@CODEL，从0x20C6开始是跟@@CNST 这个常量的段是相邻的。
7、想办法尝试改变@@CNST的地址分配，看看@@CNST的地址改变，是否会影响@@ CODEL代码段的地址分配。

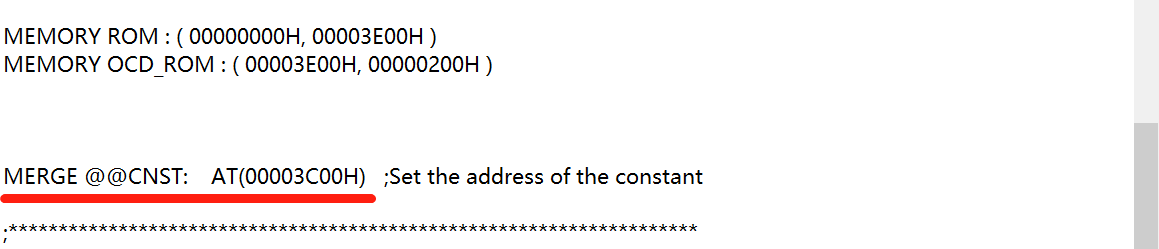

8、把@@CNST这个常量的段，通过添加DR文件，设置到后面地址0x3C00后，发现编译正常了。
结论

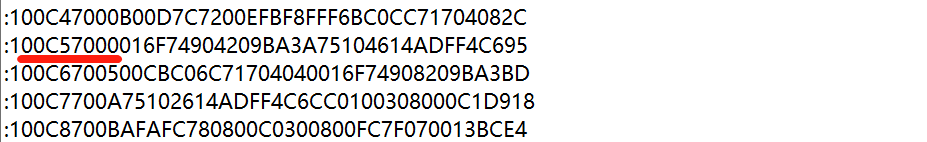

查看生成的HEX文件，发现前面的flash空间0x0C57也用上了，问题得到解决。
通过和同事交流，以及多番查阅IDE的HELP文档，分析了解各个代码段@@XXXX的含义，解决了客户端遇到的问题。
