本次实验目的是熟悉APT USART连接ZWave无线模块，MCU接收ZWave无线模块输出的照明控制信号（1byte） 0x00 = off,  1-100 = 亮度，开启BT定时器产生100us中断，软件模拟一个PWM功能实现0-100% LED亮度控制。使用ZWave PC 主机下发命令，ZWave 模块收到命令处理并且发亮度数据到APT 单片机。详细如下：

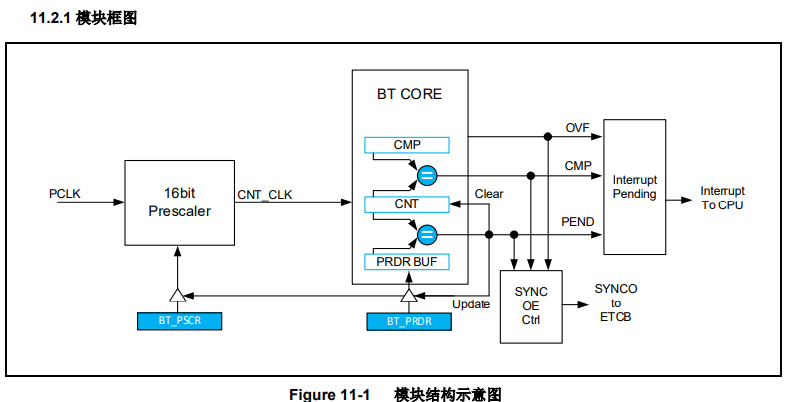

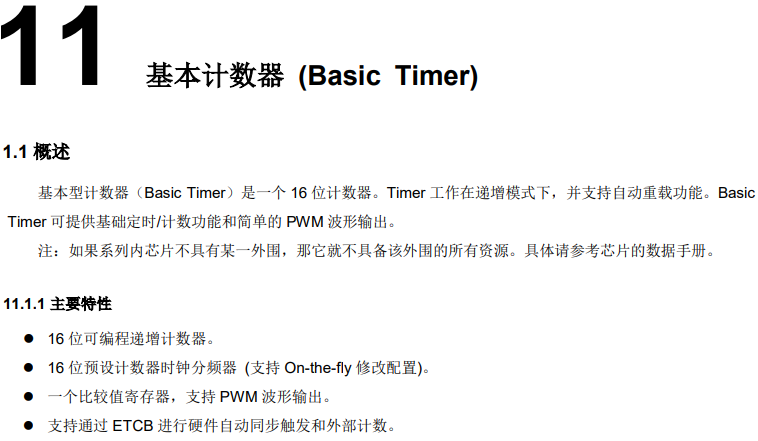

1. 先了解一下BT定时器特性：

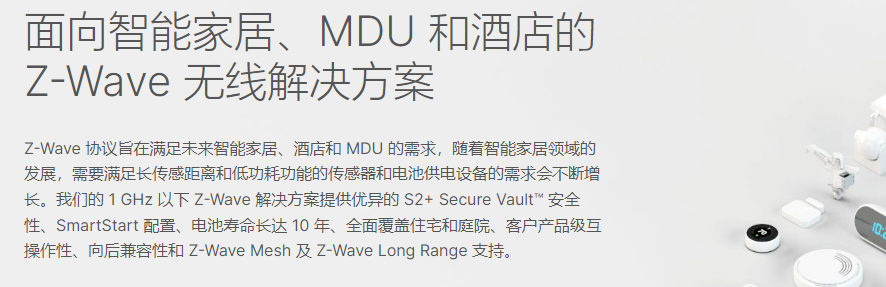

2.另外对Z-Wave通信作一些简介：

目前，ZWave 协议是当今市场上最成熟、最普遍的智能家居生态系统的基础。ZWave 生态系统已部署超过 1 亿个可互操作设备。

本次实验使用868mhz 频率（欧洲），模块是成熟的软件与硬件，为快速连接USART 进行实验，只是使用了TX（模块）与MCU （TX）相连。

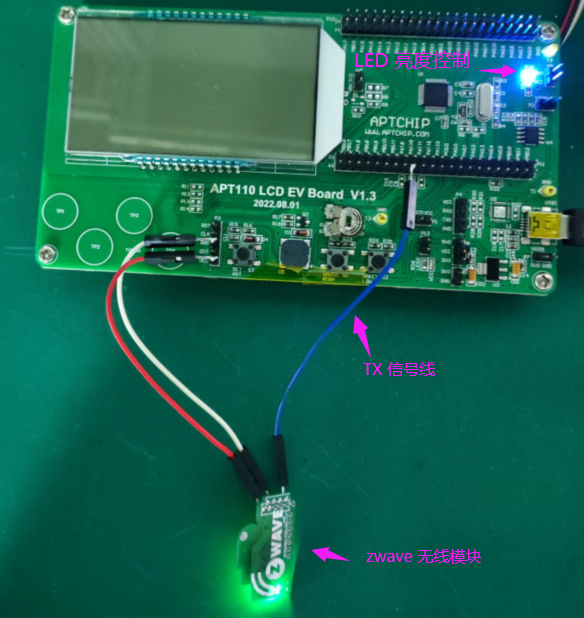

3. 硬件上做一些连接：

将zwave 模块 TX输出的信号连接到PA1.10脚：

4. 实验基于DEMO APT_CSI_110x_v1.1.0_20220920例子程序实现：

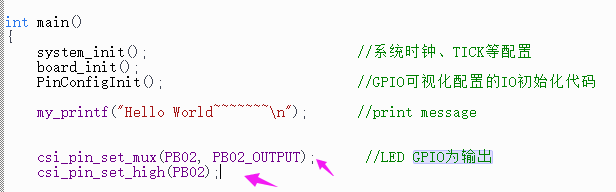

(1)   先设置对应的IO

(2)   使能bt_timer_demo（）；

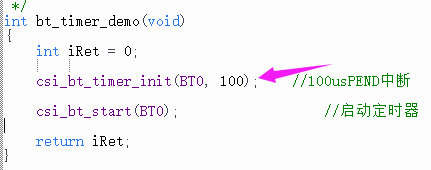

(3)   初始化 bt_timer inti 为100 ,为了定时器产生100uS中断：

(4)   在bt 中断里添加led模拟调光的用户程序，

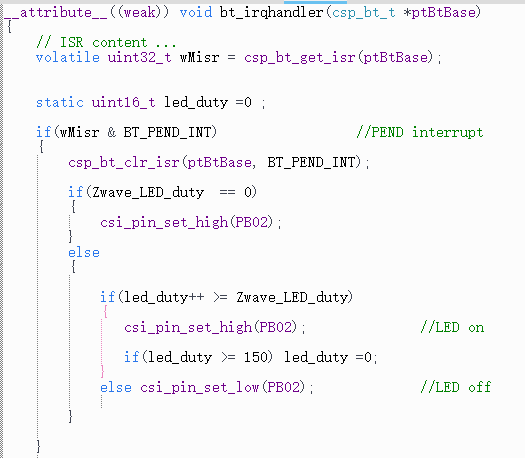

使用依据Zwave_LED_duty 变量内容，改变PB0电平状态，达到亮度控制与OFF。

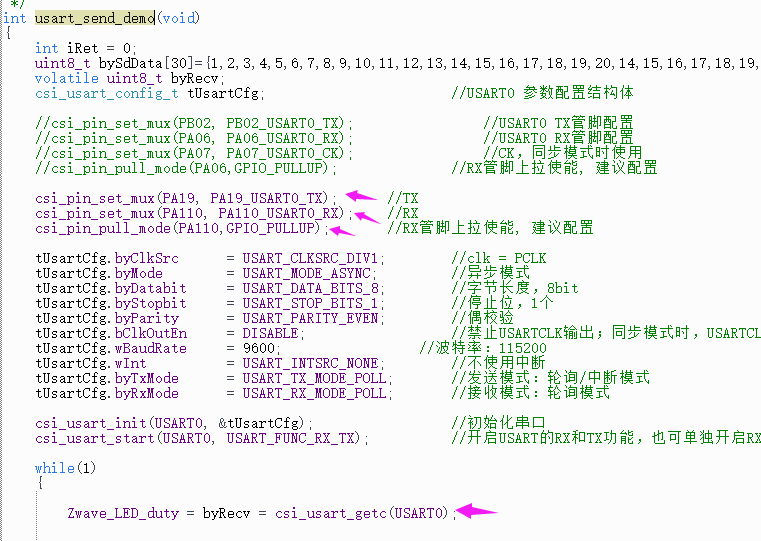

(5)   USART资源设置，由于使用了PB0.2 作为led控制， 使用PA19,PA110, 作为USART TX , RX 的IO, USART 的RX 处于查询模式，当收到一个数据时，赋予ZWAVE_LED_duty变量。

小结： 使用APT MCU USART内部资源，快速功能实现，了解代码的结构与使用方法，为下一级复杂的应用评估作准备。

实验场景：

视频如下：
