行业介绍
无刷喷水枪控制器设计用于直流无刷电机驱动的电动工具产品。控制器通过按键可以切换电机转速档位，同时搭配不同的喷嘴，可以实现大面积冲洗、轻柔冲洗、强力去垢等不同功能。该款喷水枪在使用中具备高效、便携、强力等特点，让用户可以随心所欲地进行清洁工作，方便在家庭、户外等多种场景中使用。

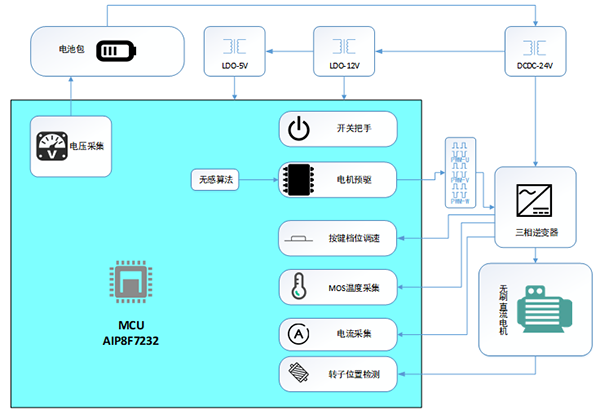

中微爱芯无刷喷水枪整体解决方案
该方案使用AiP8F7232芯片作为主控芯片，AiP8F7232是一款电机专用8051内核MCU，内置1K XRAM，256B的SRAM，32K Flash ROM，并且内部还集成了多种电机专用外设：高级定时器模块，1路运算放大器，2路比较器，9通道12-bit通用ADC，支持UART通信，I2C通信。MCU外围电路简单，布板方便，能够快速二次开发并投入量产。
该款喷水枪方案主控芯片使用AiP8F7232芯片，在整板造价很低的同时，输出性能强劲，最大支持600W输出功率，具备消防级水压。此外，该款喷水枪提供按键档位调节功能，让用户自由选择最合适的喷水力度，使用场景更广泛。相比市面上常见的有刷喷水枪，该款无刷喷水枪具有寿命更长、扭矩更大、可靠性更高的优点。
方案特点
工作电压：DC14-24V
最大允许电流：20A（可根据需求进行调整）
使用温度：-20℃-120℃
控制方式：按键调速
显示方式：LED速度档位显示
电机控制方式：无位置传感器方波控制
最大支持转速：0~40000eRPM/min
保护功能：过压保护、欠压保护、堵转保护、过流保护
其他功能：故障灯报错
该款无刷喷水枪控制方案，能持续输出强劲的动力，不受限于水源、电源，让用户随时随地都能体验清洗的乐趣。对比常见的有刷喷水枪，其优势主要体现在其强大的扭矩、人性化的操作体验以及超长的使用寿命。同时，该款喷水枪使用自研的无感方波算法，让喷水枪在启动、运行等各个方面，都有不俗的工况表现。并且由于底层算法可自由调整，能够迅速二次开发，并投入量产。
方案实物

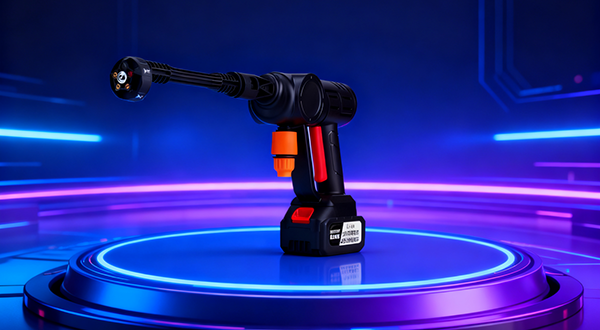

整机面貌

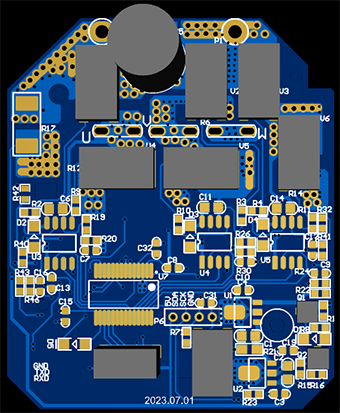

喷水枪PCB正面

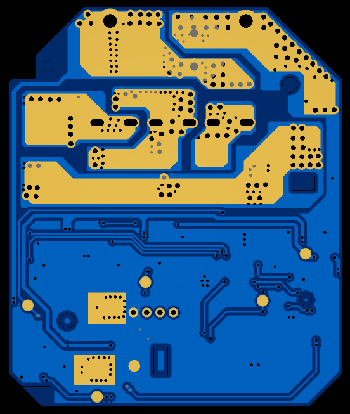

喷水枪PCB反面
芯片资源

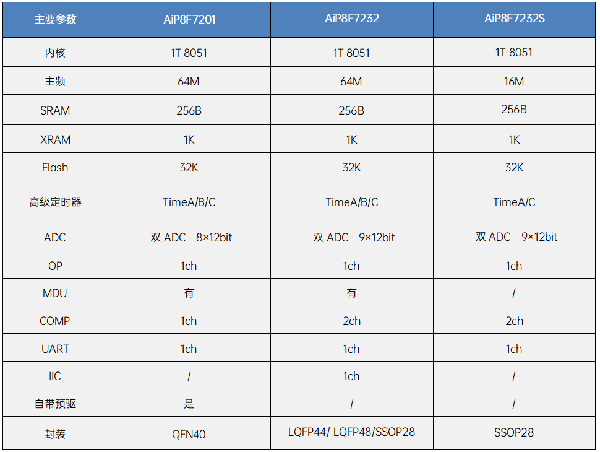

适用无刷喷水枪的MCU：

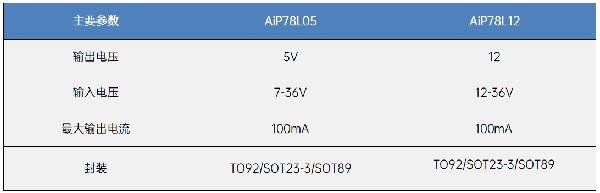

LDO：

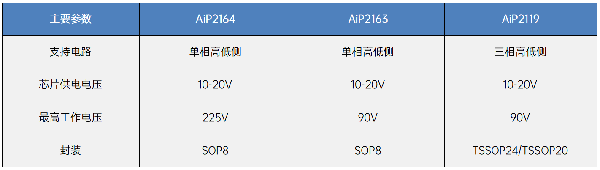

MOS预驱：
结语
中微爱芯无刷喷水枪控制器解决方案，以其高性能的MCU为核心，结合先进的电子控制技术和丰富的物料资源，为用户提供了稳定、可靠、智能化的无刷喷水枪控制方案。该方案在可靠性、电机稳定性以及启动平稳性上优势突出，是无刷喷水枪方案中的理想选择。
