一、市场规模与增长
随着全球新能源汽车、储能系统等领域的快速发展，电池管理系统BMS 市场规模不断扩大。据相关数据统计，预计到 2025 年，全球 BMS 市场规模将超过 200 亿美元，年复合增长率达 15% 左右。在新能源汽车领域，随着全球汽车电动化转型加速，新能源汽车产量持续攀升，作为其核心部件之一的 BMS，市场需求也随之水涨船高。同时，在储能系统、消费电子、工业设备等其他应用领域，对电池的安全性、可靠性和性能要求不断提高，也进一步推动了 BMS 市场的增长。
二、市场应用
新能源汽车：新能源汽车是BMS 的主要应用领域之一。BMS 可以实时监测电池组的电压、电流、温度等参数，确保电池在安全范围内工作，延长电池寿命，同时提高汽车的续航里程和动力性能。
储能系统：在储能系统中，BMS 能够对电池进行精确管理，实现电池的充放电控制、能量调度等功能，提高储能系统的效率和可靠性，保障储能系统的稳定运行，使其在能源存储和供应方面发挥重要作用。
消费电子：如智能手机、平板电脑、笔记本电脑等消费电子产品，BMS 可以精确控制电池的充放电过程，防止电池过充、过放、过热等问题，延长电池使用寿命，为用户提供更安全、稳定的使用体验。
工业设备：在各类工业设备中，如电动工具、无人搬运车、自动化生产线等，BMS 能够确保电池在复杂的工业环境下的安全运行，提供可靠的电源支持，保证设备的正常工作和生产效率。
三、方案概述
航顺HK32F407 是一款高性能的 ARM Cortex-M4 内核MCU，主频 168MHz，具有高达 1MB Flash 和 256KB SRAM。具备强大的数据处理和存储能力，能够满足高级 BMS 系统复杂的计算和数据存储需求。基于 HK32F407 的电池管理系统 BMS 解决方案，其架构包括以下几个部分：
主控单元：以HK32F407 为核心，负责整个 BMS 系统的控制和管理，运行各种算法和控制逻辑，实现对电池的精确控制和管理。
电池采样单元：通过高精度的采样电路，对电池组的电压、电流、温度等参数进行实时采集，并将采集到的数据传输给主控单元进行处理和分析。
保护与控制单元：根据主控单元的指令，实现对电池组的过充、过放、过流、短路等保护功能，同时控制电池的充放电过程，确保电池在安全范围内工作。
通信单元：具备多种通信接口，如CAN、SPI、I2C 等，可实现 BMS 系统与外部设备（如车辆控制器、储能系统控制器、上位机等）之间的数据通信和信息交互，方便对电池系统的远程监控和管理。
显示单元：通过按键、指示灯等，显示电池的状态信息（如电压、电流、电量、温度等）、系统运行状态、故障报警等信息，方便用户及时了解电池系统的情况并进行相应的操作。
四、方案核心优势
高性能计算能力：168MHz 的高主频以及内置的单精度浮点单元 FPU，使 HK32F407 能够快速处理大量的电池数据，实时运行复杂的 BMS 算法，如电池状态估计算法，提高电池管理的精度和效率，确保电池系统在各种工况下的性能。
丰富的外设接口：提供了多种通信接口和外设功能，如CAN、SPI、I2C、UART、USB OTG、以太网等，方便与各种传感器、执行器和其他设备进行连接和通信，满足 BMS 系统与其他系统集成的需求，实现更广泛的应用和功能扩展。
高精度采样与监测：具有多个12 位 ADC通道，能够实现对电池电压、电流、温度等参数的高精度采样和监测，采样误差小，测量精度高，为准确评估电池状态和进行精确控制提供了可靠的数据基础。
强大的安全与保护功能：内置硬件加密模块，如AES256、TRNG 等，可对电池数据和通信数据进行加密处理，防止数据泄露和篡改，保障电池系统的信息安全。同时，具备完善的保护机制，能够快速响应电池的异常情况，实现过充、过放、过流、短路等多重保护功能，确保电池系统安全可靠运行。
低功耗设计：支持多种低功耗模式，如睡眠模式、停机模式等，可根据BMS 系统的工作状态自动切换，降低系统功耗，延长电池的使用寿命，提高电池系统的能效比，特别适用于对功耗要求严格的新能源汽车和储能系统等应用。
宽温度工作范围：可在- 40℃~105℃的温度范围内稳定工作，适应各种恶劣的环境条件，满足新能源汽车、储能系统等在不同地域和气候环境下的使用需求，确保电池系统在高温、低温等极端温度下的性能和可靠性不受影响。

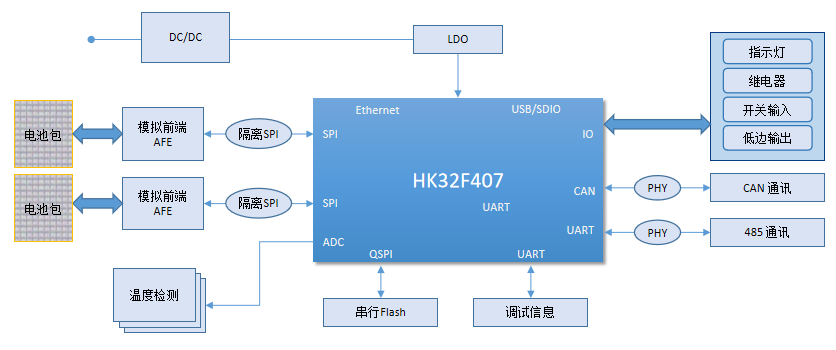

产品系统框图
航顺HK32F407系列MCU主要规格
ARM® Cortex®-M4 Core
最高时钟频率：168 MHz
24 位 System Tick 计时器
工作温度范围：-40°C ~ 105°C
工作电压范围
双电源域：主电源VDD 为1.8 V ~ 3.6 V、备份电源 VBAT 为 1.8 V ~ 3.6 V。
当主电源掉电时，RTC 模块可继续工作在 VBAT 电源下。
当主电源掉电时，VBAT 电源为 80 Byte 备份寄存器供电。
VDD 典型工作电流
运行（Run）模式：18.04mA@168MHz；2.63mA@16MHz
睡眠（Sleep）模式：12.04mA@168MHz；2.08mA@16MHz
停机（Stop）模式：
-- Stop_MR：1.03mA
-- STOP LP-FPD：9.34mA
存储器
Flash 存储器包括最高 1 Mbyte 的主区 Flash，具有代码安全保护功能，可分别设置读保护和写保护。
8 Kbyte CPU 指令 Cache 缓存
1 Kbyte CPU 数据 Cache 缓存
192 Kbyte 片内 SRAM 和 64 Kbyte CCM SRAM
80 Byte 备份寄存器和 4 Kbyte 备份 SRAM
FSMC 模块可外挂 1 Gbyte NOR/PSRAM/NAND/PC Card 存储器（其中，256 Mbyte 的空间可以存放指令，可用于片内 Cache 缓存）。
QSPI 模块可外挂 256 Mbyte NOR Flash 存储器（可存放指令，可用于片内 Cache 缓存）。
时钟
外部HSE：4 ~ 32 MHz
外部LSE：32.768 kHz
片内HSI 时钟：64 MHz/16 MHz/8 MHz
片内LSI 时钟：32 kHz
PLL 输出时钟：168 MHz（最大值）
GPIO 外部输入时钟：1~42 MHz
复位
外部管脚复位
电源复位
软件复位
看门狗（IWDG 和 WWDG）定时器复位
低功耗管理复位
可编程电压检测（PVD）
8 级检测电压门限可调
上升沿和下降沿检测可配置
通用输入输出端口（GPIO）
64 脚封装 MCU 提供 51 个 GPIO 引脚，
100 脚封装 MCU 提供 82 个 GPIO 引脚，
144 脚封装MCU 提供 114 个 GPIO 引脚
所有GPIO 引脚可配置为外部中断输入
内置可开关的上、下拉电阻
支持开漏（Open-Drain）输出
支持施密特（Schmitt）迟滞输入
输出驱动能力超高、高、中、低四挡可选
提供最高30 mA 驱动电流
数据通讯接口
4 个 USART
最多4 个 UART
3 个 SPI（均支持 I2S 协议）
3 个 I2C
1 个 SDIO
2 个 CAN（均支持 2.0A 和 2.0B 协议）
1 个 QSPI
1 个 HS USB OTG
1 个以太网接口
音视频数据接口
1 个数字照相机接口（DCMI）
4 路 TFT 接口
定时器
2 个高级定时器：TIM1/TIM8
-- TIM1/TIM8 具有刹车功能和 4 路 PWM 输出，其中 3 路带死区互补输出
10 个通用定时器：TIM2~5 和 TIM9~14
-- 8 个 16 位通用定时器：TIM3~4 和和 TIM9~14
-- 2 个 32 位通用定时器：TIM2/TIM5
2 个基本定时器：TIM6/TIM7
-- 1支持CPU 中断、DMA 请求和 DAC 转换触发
红外遥控接口：配合红外LED 使用，可实现远程遥控功能。
DMA 控制器
2 个通用双端口 DMA：DMA1 和 DMA2
-- 每个DMA 具有 8 个数据流，每个数据流有多达 8 个通道
支持Timer、ADC、DAC、SPI、I2C、USART、UART 等多种外设触发。
RTC 时钟计数器，配合软件记录年月日时分秒
片内模拟外设
3 个 12 位 2 MSPS ADC。支持三 ADC 模式，采样率最高 6 MSPS。
2 个 12 位 DAC
1 个温度传感器
1 个内部参考电压源
1 个 VBAT 电源电阻分压器（分压器输出在片内与 ADC 相连，实现 VBAT 电源电压监控）
ID 标识
每颗芯片提供一个唯一的96 位 ID 标识
调试及跟踪接口
SW-DP 两线调试端口
JTAG 五线调试端口
ARM DWT、FPB、ITM、TPIU 调试追踪模块
单线异步跟踪数据输出接口（TRACESWO）
四线同步跟踪数据输出接口（TRACED[3:0]，TRACECK）
自定义DBGMCU 调试控制器（低功耗模式仿真控制、调试外设时钟控制、调试及跟踪接口分配）。
可靠性
通过CDM 1750V/LU 200mA/HBM 3500V 等级测试
来源：航顺芯片
