一、市场规模与增长：电动工具行业持续扩容，电钻需求强劲
全球电动工具市场规模近年来保持稳定增长，2023年市场规模已达288.5亿美元，预计2024年将突破304.9亿美元，年复合增长率达6.9%。中国市场表现尤为亮眼，2023年电动工具销售规模达200.8亿元，同比增长6.9%，预计2024年将突破214.7亿元。其中，电钻作为核心品类，占据重要市场份额，尤其在建筑、工业制造、家庭装修等领域需求旺盛。手持式电钻市场2023年全球规模已达数百亿元，无线锂电钻因便捷性成为增长主力，年增速超15%。
未来，随着智能家居普及、新能源基建加速（如光伏安装、储能设备维护），电钻市场将迎来新一轮增长机遇。此外，工业4.0推动电钻向高精度、智能化升级，进一步拓宽高端应用场景。
二、市场应用：多场景下的电钻身影
航顺HK32M070 MCU赋能的电钻解决方案，可广泛适配以下场景：
工业制造：汽车装配、金属加工等高强度作业，需高扭矩、长续航电钻支持。
建筑施工：混凝土钻孔、钢结构安装等场景，依赖耐冲击、高可靠性的专业电钻。
家用DIY：无线便携设计满足家庭装修、家具组装等轻量级需求，用户体验更友好。
新能源领域：光伏板安装、储能设备维护等新兴场景，需适应复杂环境的智能电钻。
三、方案核心优势：卓越性能，脱颖而出
航顺推出HK32M070电钻解决方案较传统方案噪音低、效率高、扭矩平稳，成本优势明显，控制方式灵活，电机兼容广泛，提供完整解决方案。
ARM Cortex-M0内核，主频高达64MHz
内置12位ADC，2路比较器，2路运放及PGA等
优化的无感启动算法，100%启动成功
AD比较器联动机制，更低的运行速度，更准确的高速换向，效率更高
低速持续输出大扭矩，堵转时仍能保持最大扭矩持续输出
具备电量指示、故障指示、高低档切换、反转零扭矩自停、正反转切换、工作照明、电池温度检测功能
具备输入过欠压保护、过流保护，过温保护、相间短路保护、缺相保护、堵转等保护功能求。

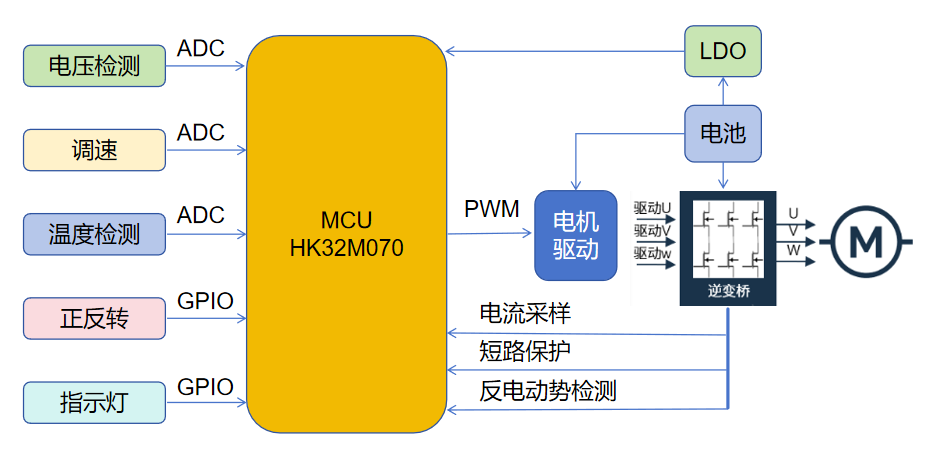

产品系统框图
电钻实物图

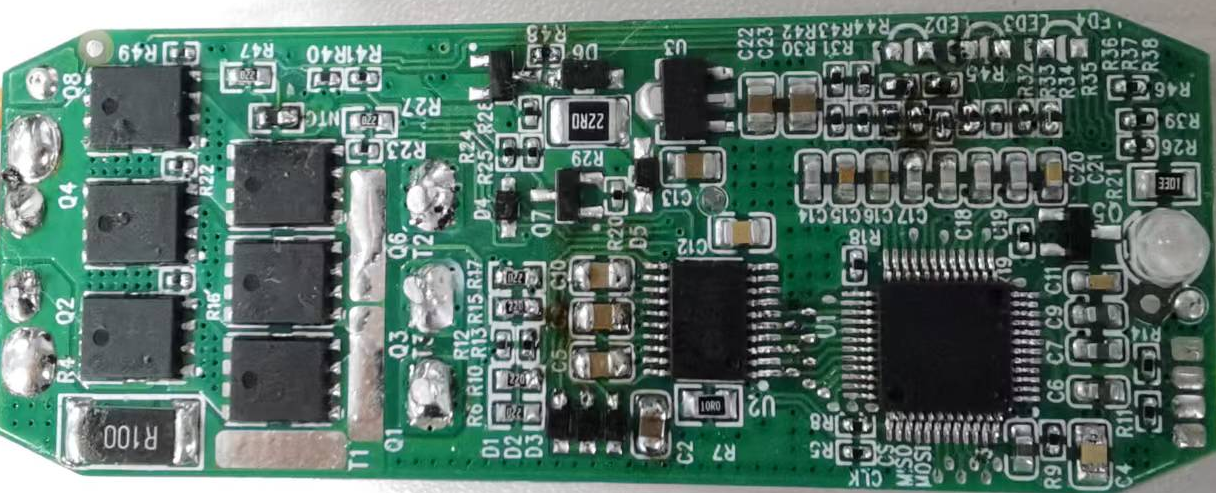

电钻电路板
航顺HK32M070系列MCU主要规格
CPU 内核
ARM® Cortex®-M0
最高时钟频率：64MHz
24 位 System Tick 定时器
工作电压范围
单电源域（主电源 VDD）：2.2V~5.5V
工作温度范围：-40°C ~ +105°C
典型工作电流
运行模式（Run）
- 2.01mA@5V@8MHz
- 4.28mA@5V@64MHz
睡眠模式（Sleep）
- 1.16mA@5V@40kHz
- 2.01mA@5V@8MHz
- 2.13mA@5V@64MHz
停机模式（Stop）
- 正常停机模式（Normal）：0.19mA@5V@40kHz
- 低功耗停机模式（Low-Power）：0.04mA@5V@40kHz
存储器
32 Kbyte Flash
- CPU 主频不高于 24MHz 时，支持 0 等待总线周期访问 Flash。
- Flash 具有数据安全保护功能，可分别设置读保护和写保护。
4Kbyte SRAM
时钟
片内高速时钟（HSI）：8/64MHz
片内低速时钟（LSI）：40kHz
GPIO 外部输入时钟：≤ 32MHz
复位
外部引脚复位（NRST 引脚）
选项字节装载器复位
窗口看门狗计数终止（WWDG 复位）
独立看门狗计数终止（IWDG 复位）
电源复位（POR/PDR/BOR）
软件复位（SW 复位）
GPIO 端口
支持最多 30 个 GPIO 端口
数据通信接口
2 路 UART
1 路 I2C
- 1MHz /400kHz/100kHz 传输模式
1 路高速 SPI
- 最高 18Mbps 传输速率
定时器
1 个 16 位电机专用高级定时器（ATU）
- 3 路 PWM 互补输出，均带 PWM 前后不对称死区
- 支持 6 路独立 PWM 输出
- 支持外部引脚信号刹车以及内部比较器输出信号刹车
- 支持两个独立触发信号以触发 ADC 同步采样
- 支持 ADC 双 Group 采样模式触发
2 个通用定时器（UTU1 为 32 位，UTU2 为 16 位）
- 支持 2 路独立 PWM 输出模式
- 支持 1 路互补 PWM 输出模式
- 支持单次触发 ATU 或另外一个 UTU
- 支持周期触发 ADC 采样
1 个 24 位霍尔定时器（HTU）
- 支持三路霍尔信号输入
- 霍尔相序检测
- 换相平均计时功能支持 2/4/8 次换相平均
- HTU 和比较器 CMP 联动计数
除法和开方运算单元（DVSQ）
支持 32 位定点数除法，可同时得到商和余数
支持 32 位定点数高精度开方
片内模拟电路
1 个 12 位双路采保 SAR ADC（多达 14 路外部模拟信号输入通道，对应16 个外部引脚）
- 12 位分辨率
- 最高转换频率：2.285MSPS
- ADC 具有可编程采样时间，各采样通道的采样时间可独立配置。
- 转换数据支持左对齐和右对齐。
- 支持内部模拟电路采样（PGA1_OUTA、PGA1_OUTB、PGA2_OUT、 VDIV_OUT、内部温度传感器、内部参考电压、）
- 支持两个采样组采样（可自定义采样通道）
- 支持软件触发和多个硬件触发源触发（ATU 的 TRG0 和 TRG1、UTU1/2、 CMP 等）
- 支持模拟窗口比较功能
- 采样组具有独立的通道数据结果寄存器
- 支持过采样平均功能
- VREFP 内部供电电压可选：可以从 2.4V、3.6V 和 VDDA 中三选一作为 ADC 的参考电压
内部参考电压 VREFINT（即 BGV）
- 内部参考电压输出连接到 ADC 的独立通道
2 个电压比较器
- 比较器的参考电压可来自外部信号输入，也可来自内部电压分压器 VDIV
- 比较器的输出可作为高级定时器 ATU 的刹车
- 支持 BEMF 内部中心点检测
- 支持来自于 ATU 的 PWM 空白信号屏蔽功能
2 个可编程运算放大器
- 增益倍率（x1、x4、x8、x12、x20、x40）可编程
- 支持 P 端输入内置偏置电压
- PGA1 支持两组输入信号轮询放大
- 运放直接输出到 ADC 采样
96 位芯片 UID 标识
用作序列号和安全密钥
激活安全自举过程
CPU 跟踪与调试
SWD 调试接口
ARM® CoreSightTM 调试组件（ROM-Table、DWT 和 BPU）
自定义 DBGMCU 调试控制器（低功耗模式仿真控制、调试外设时钟控制、 调试及跟踪接口分配）
可靠性
通过 CDM 2000V/HBM 6000V 等级测试
来源：航顺芯片
