雅特力AT32 OTGHS应用笔记

OTGHS介绍

本章将描述OTGHS支持的一些基本功能。

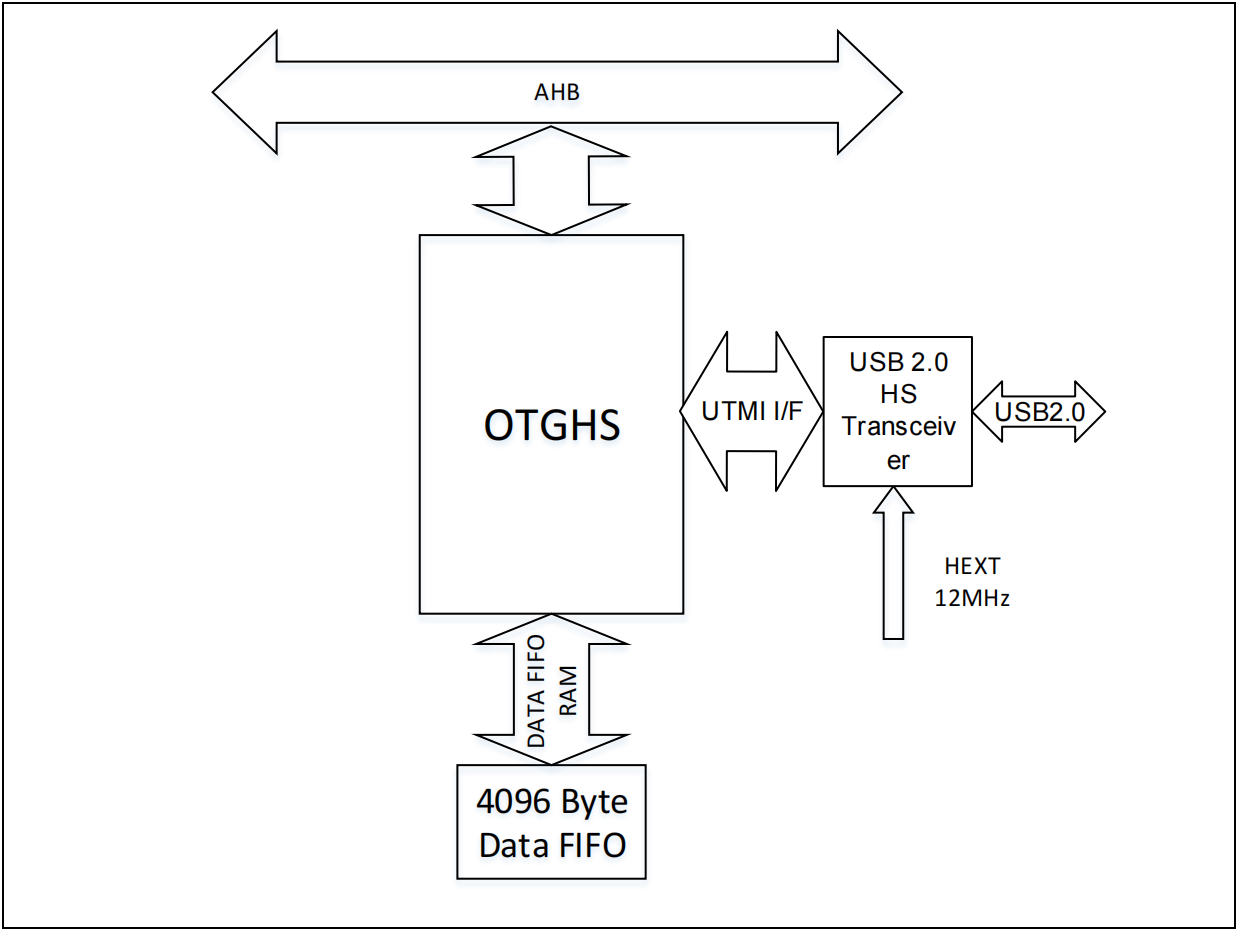

图1. OTGHS框图

OTGHS特性

OTGHS通用特性:

  • 支持USB2.0协议
  • 内置独立4096字节SRAM
  • 内置USB2.0高速PHY
  • 内置上下拉电阻
  • SOF信号输出
  • 低功耗模式
  • 支持忽略VBUS状态
  • 支持ID检测以切换主机设备模式
  • 不支持HNP/SRP协议(PHY不支持,不能动态切换模式,只能根据ID状态切换模式)
  • AHB时钟大于30MHz

OTGHS设备模式特性:

  • 支持高速和全速设备
  • 支持内部1.5KΩ上拉
  • 支持软件断开连接
  • 支持1个双向控制端点0
  • 支持7个IN端点,端点号1-7
  • 支持7个OUT端点,端点号1-7
  • 支持控制传输,大容量传输,中断传输,同步传输
  • 端点接收FIFO共享
  • 端点发送FIFO专用
  • 支持内部DMA模式

OTGHS主机模式特性:

  • 支持高速、全速和低速
  • 支持内部15KΩ下拉
  • 支持16个主机通道
  • 支持控制传输,大容量传输,中断传输,同步传输
  • 通道接收FIFO共享
  • 通道发送FIFO专用
  • 支持内部DMA模式

OTGHS高速PHY

OTGHS内置PHY支持高速/全速/低速,为主机和设备模式提供通信支持。

  • DP和DM内置上下拉电阻,由OTGHS根据模式自动使能上下拉电阻
    当OTGHS处于设备模式时,DP 1.5KΩ上拉自动使能
    当OTGHS处于主机模式时,DP和DM 15KΩ下拉自动使能
  • ID线内置上拉
    ID线为高电平,默认为设备模式
    ID线为低电平,为主机模式
  • 设备模式下的VBUS检测(可忽略VBUS检测)
    设备模式下,仅支持VBUS高低电平检测,当VBUS为高电平,OTGHS认为是有效电平,将使能DP的上拉电阻,让主机识别到设备插入。当VBUS为低电平,OTGHS认为是无效电平,此时不使能DP上拉,处于断开模式。
    在设备模式下,如果想不检测VBUS,可通过设置寄存器OTGHS_GCCFG.VBUSIG=1来实现,此时可将检测VBUS的引脚释放出来给其它外设使用。
  • PHY的低功耗模式
    OTGHS全速PHY支持低功耗模式。

OTGHS GPIO引脚

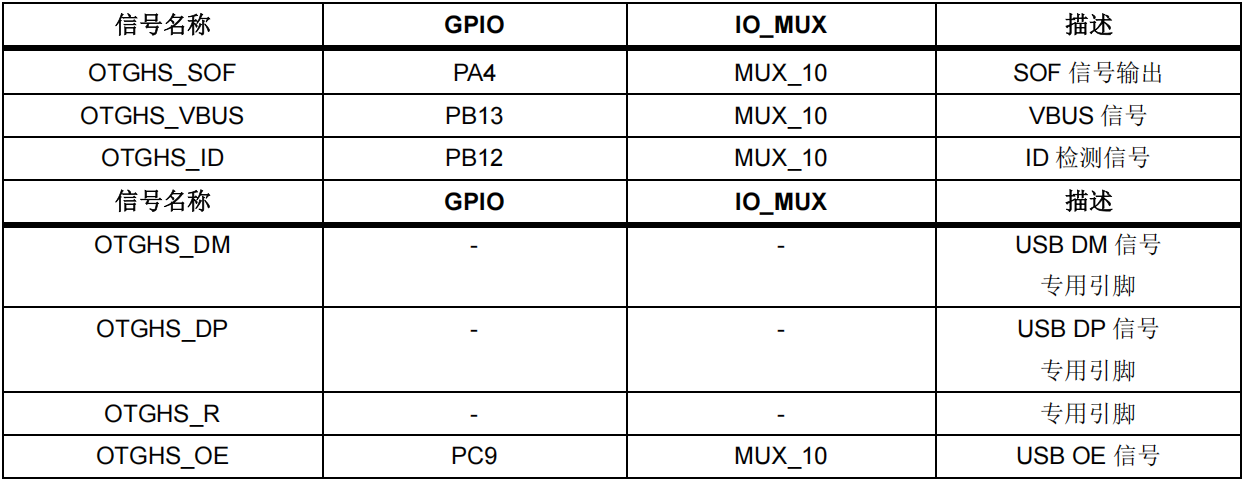

OTGHS使用GPIO引脚如下表所示:

表1 OTGHS GPIO引脚


注:USB_OE信号当USB在传输数据时,会翻转此信号

OTGHS 12MHz时钟

需要给OTGHS PHY提供12MHz的时钟,建议直接挂12MHz晶振,由晶振直接提供12MHz时钟给PHY。

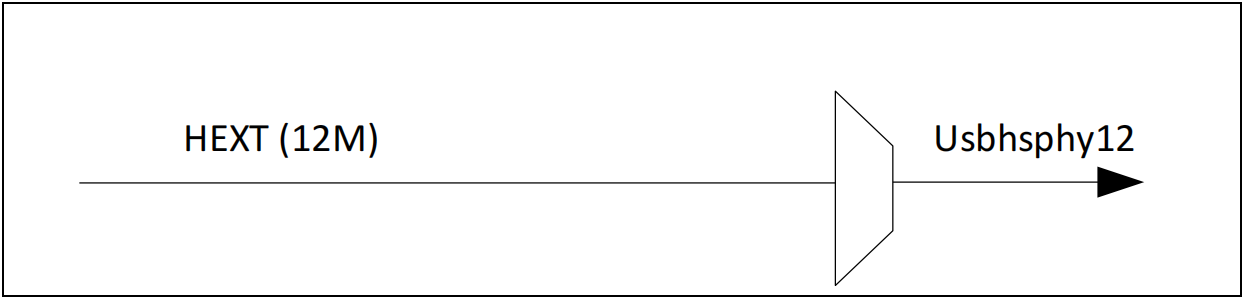

图2. OTGHS 12MHz时钟来源

OTGHS数据FIFO管理

OTGHS分配专用的4096 Byte SRAM作为数据FIFO,在主机或设备模式下,可通过软件配置寄存器给端点/通道分配FIFO,同时可以使用OTG内部DMA实现用户SRAM与FIFO的数据交换。

注意:分配的FIFO总大小不要超过4096 Byte

一、设备模式下的FIFO分配

设备模式下所有端点的接收共享一个接收FIFO,每个端点的发送对应一个专有的发送FIFO。

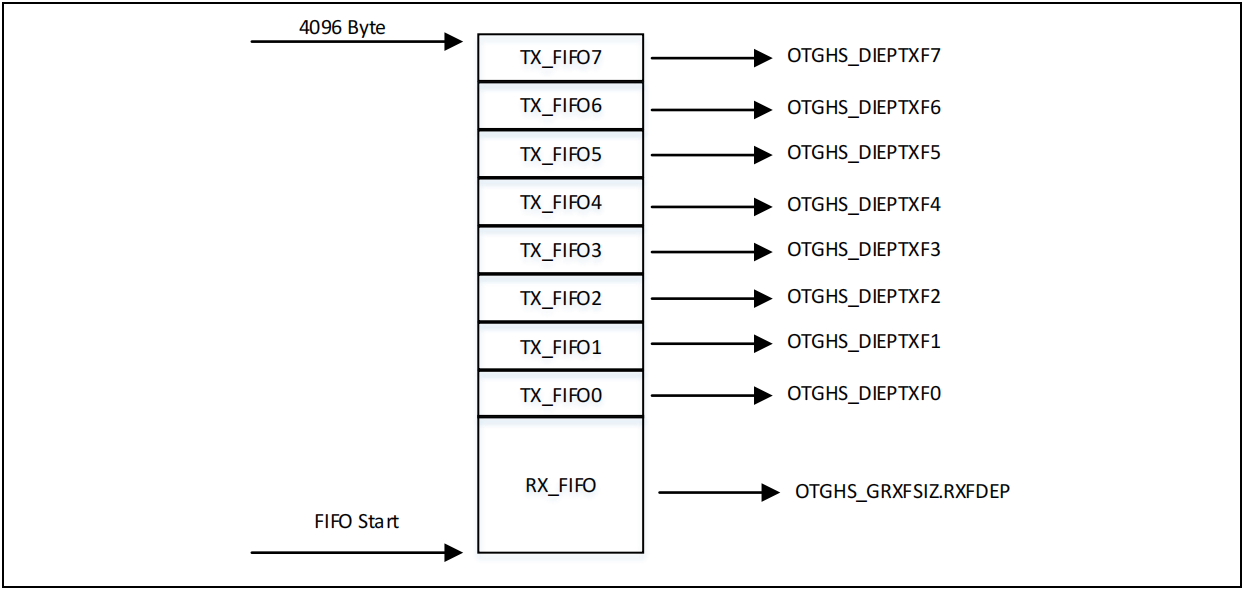

图3 设备模式FIFO分配
  • RX_FIFO
    所有端点的接收共享这一块FIFO,配置寄存器OTGHS_GRXFSIZ.RXFDEP,此寄存器值表示接收FIFO大小,注意单位为word(4Byte)。
  • TX_FIFO0
    端点0的发送FIFO,配置寄存器OTGHS_DIEPTXF0,需要配置起始地址和FIFO大小。
    OTGHS_DIEPTXF0. INEPT0TXSTADDR=OTGFS_GRXFSIZ.RXFDEP
    OTGHS_DIEPTXF0. INEPT0TXDEP=端点0发送FIFO大小
  • TX_FIFO1
    端点1的发送FIFO,配置寄存器OTGFS_DIEPTXF1,需要配置起始地址和FIFO大小。
    OTGHS_DIEPTXF1.INEPTXFSTADDR=OTGHS_GRXFSIZ.RXFDEP+端点0发送FIFO大小
    OTGHS_DIEPTXF1.INEPTXFDEP=端点1发送FIFO大小
    ….

注意:对应端点FIFO配置寄存器中FIFO大小值的单位都是word(4Byte)。

注意:发送端点的起始地址一般配置为前面所有端点已占用的FIFO大小,例程如端点2的发送

FIFO起始地址为RX_FIFO大小+TX_FIFO0大小+TX_FIFO1大小。

二、主机模式下的FIFO分配

主机模式下,所有通道共享一个接收FIFO,通道发送FIFO分为非周期性发送FIFO和周期性发送FIFO。

非周期性和周期性通过传输类型来区分,每个主机通道寄存器都有配置传输类型,包含4种传输类型:控制传输(Control),同步传输(ISO),批量传输(Bulk),中断传输(Interrupt)

  • 非周期性:控制传输(Control),批量传输(Bulk)
  • 周期性传输:同步传输(ISO),中断传输(Interrupt)

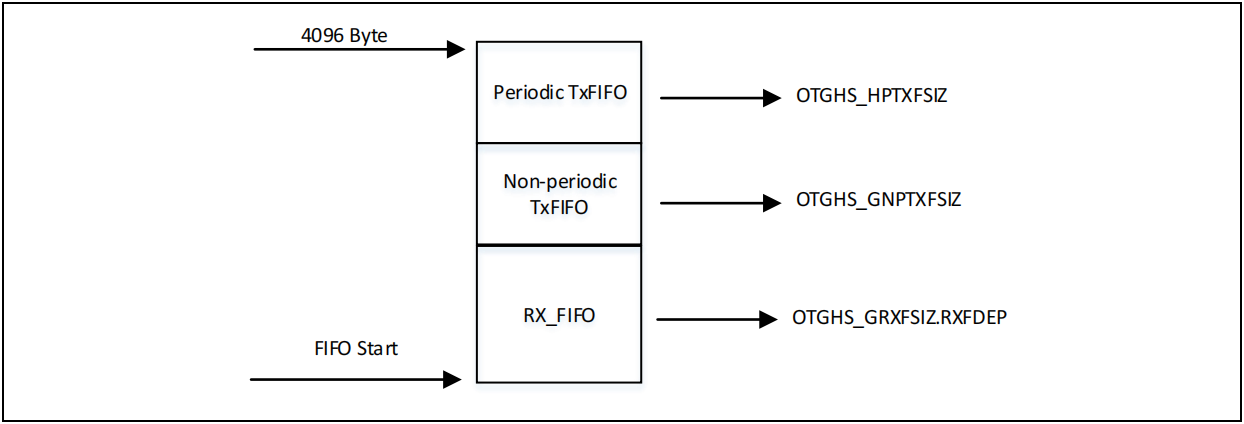

图4 主机模式下FIFO分配

  • RX_FIFO
    所有主机通道的接收共享这一块FIFO,配置寄存器OTGHS_GRXFSIZ.RXFDEP,此寄存器值表示接收FIFO大小,注意单位为word(4Byte)。
  • Non-periodic TxFIFO
    非周期性的主机通道发送FIFO,配置寄存器OTGHS_GNPTXFSIZ,需要配置起始地址和FIFO大小。
    OTGHS_GNPTXFSIZ. NPTXFSTADDR=OTGHS_GRXFSIZ.RXFDEP
    OTGHS_GNPTXFSIZ. NPTXFDEP=非周期性发送FIFO大小
  • Periodic_TxFIFO
    周期性的主机通道发送FIFO,配置寄存器OTGHS_HPTXFSIZ,需要配置起始地址和FIFO大小。
    OTGHS_HPTXFSIZ.PTXFSTADDR=OTGHS_GRXFSIZ.RXFDEP+OTGFS_GNPTXFSIZ.
    NPTXFDEP
    OTGHS_HPTXFSIZ. PTXFSIZE=周期性发送FIFO大小

注意:对应FIFO配置寄存器中FIFO大小值的单位都是word(4Byte)。

OTGHS中断结构

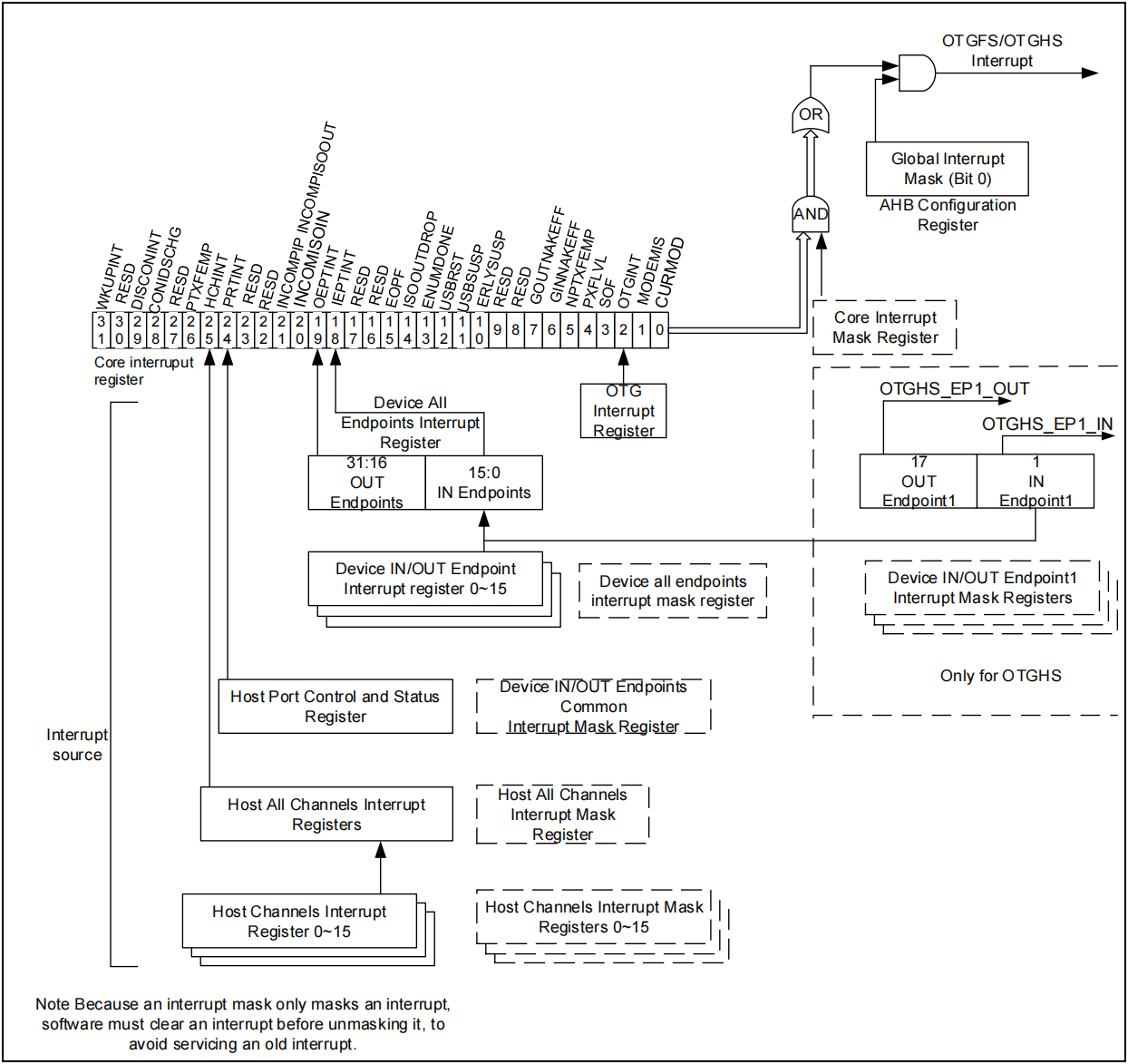

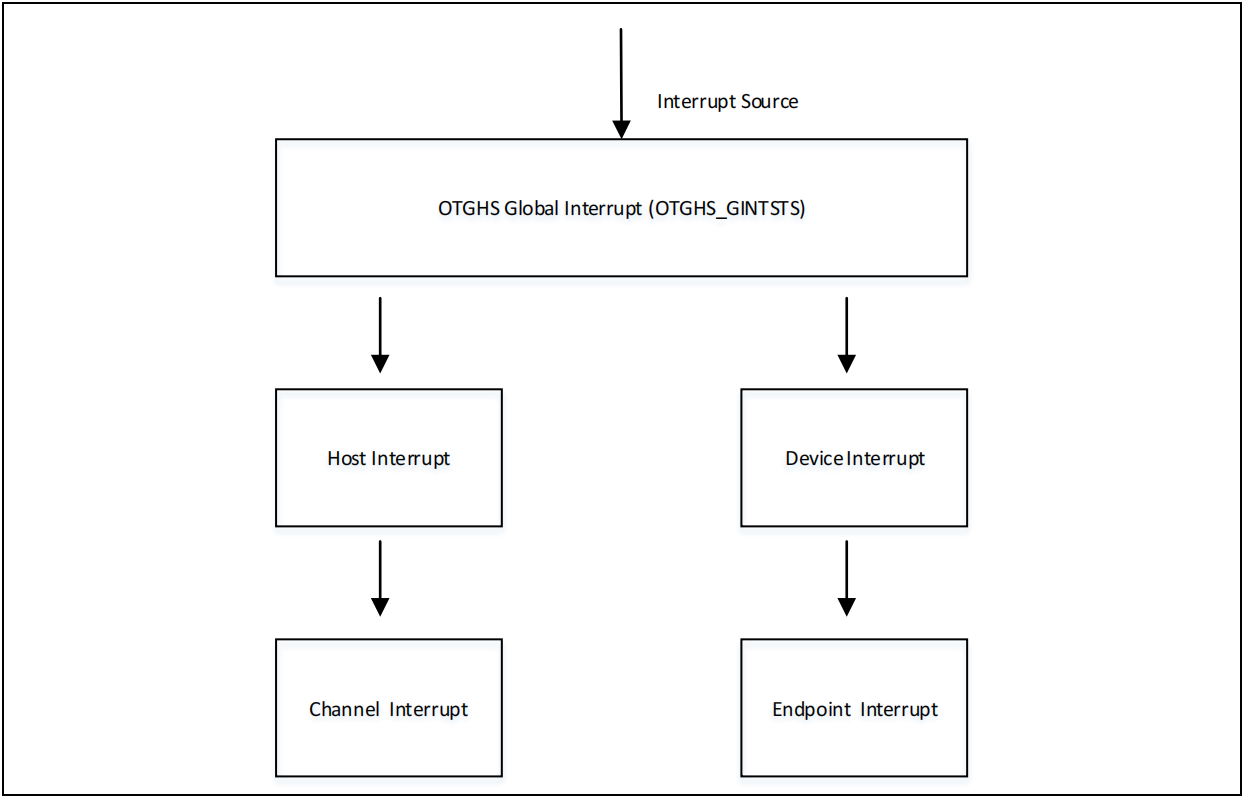

图5. OTGHS中断结构

全局常用中断OTGHS_GINTSTS,此寄存器中包含了主机和设备的中断标志,部分中断标志只在设备模式或者主机模式下有效。

  • 设备和主机模式都有效中断标志
    OTGHS_GINTSTS. MODEMIS:模式不匹配(主机和设备都适用)
    OTGHS_GINTSTS. SOF:SOF中断(主机和设备都适用)
    OTGHS_GINTSTS.RXFLVL:接收FIFO非空(主机和设备都适用)
    OTGHS_GINTSTS. CONIDSCHG:ID线状态变化(主机和设备都适用)
    OTGHS_GINTSTS.WKUPINT:唤醒信号中断(主机和设备都适用)
  • 仅主机模式下有效中断标志
    OTGHS_GINTSTS. NPTXFEMP:非周期发送FIFO为空(主机适用)OTGHS_GINTSTS. PRTINT:主机端口中断(主机适用)
    OTGHS_GINTSTS. HCHINT:主机通道中断(主机适用)
    OTGHS_GINTSTS. PTXFEMP:周期性发送FIFO为空(主机适用)
    OTGHS_GINTSTS. DISCONINT:设备断开(主机适用)
  • 仅设备模式下有效中断标志
    OTGHS_GINTSTS. USBSUSP:设备挂起(设备适用)
    OTGHS_GINTSTS. USBRST:USB复位(设备适用)
    OTGHS_GINTSTS. ENUMDONE:枚举速度完成(设备适用)
    OTGHS_GINTSTS. ISOOUTDROP:同步OUT包丢失(设备适用)
    OTGHS_GINTSTS. IEPTINT:IN端点中断(设备适用)
    OTGHS_GINTSTS. OEPTINT:OUT端点中断(设备适用)
    OTGHS_GINTSTS. INCOMPISOIN:未完成的同步IN传输(设备适用)


图6. 中断处理流程

OTG模式

通过配置如下寄存器让OTGHS处于OTG模式:

  • OTGHS_GUSBCFG.FDEVMODE=0(非强制设备模式)
  • OTGHS_GUSBCFG.FHSTMODE=0(非强制主机模式)

OTGHS可以通过检测ID线上的状态来确定当前处于设备模式还是主机模式。当ID状态为高电平时为设备模式,当ID状态为低电平时为主机模式。

寄存器GINTSTS.CURMOD=0,表示当前为设备模式

寄存器GINTSTS.CURMOD=1,表示当前为主机模式

另外可以根据GINTSTS. CONIDSCHG中断来检测当前ID线的状态是否有变化,当检测到ID线有变化时,根据当前的模式位(GINTSTS.CURMOD),应用程序选择初始化主机程序还是设备程序。


图7. OTG模式连接示意图

设备模式

OTGHS作为设备时支持高速和全速设备,不支持低速设备。支持8个IN端点(包括端点0),8个OUT端点(包括端点0)。

OTGHS强制作为设备

通过设定如下寄存器将OTGHS强制作为设备:

OTGHS_GUSBCFG.FDEVMODE=1(强制设备模式)

OTGHS_GUSBCFG.FHSTMODE=0(非强制主机模式)

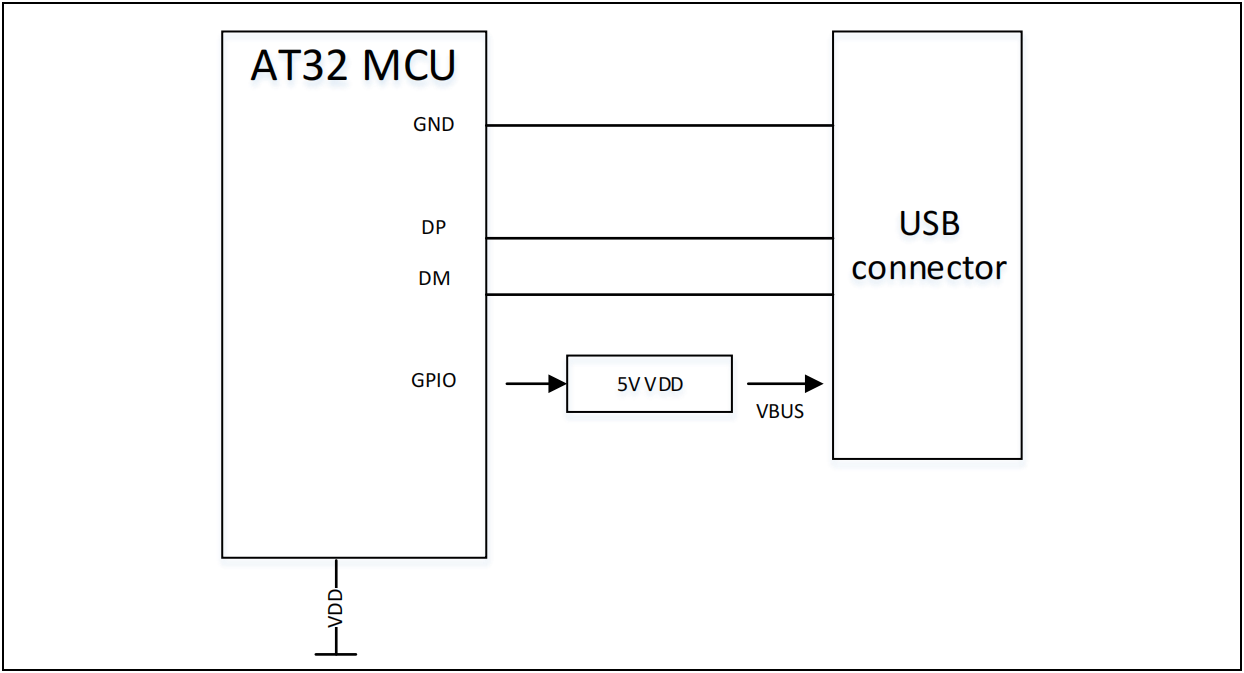

图8. 设备模式连接示意图

注意:绿色线表示可选连接,当使能VBUSIG信号时,VBUS引脚可作为普通I/O。

OTGHS设备常用功能

本节介绍OTGHS作为设备模式时的一些功能。

  • 软件断开
    可以通过配置设备模式下的寄存器,达到让设备断开与主机的连接。原理是通过控制DP的上拉使能来控制连接状态。
    配置OTGHS_DCTL.SFTDISCON=1,DP上拉不使能,断开连接。
    配置OTGHS_DCTL.SFTDISCON=0,DP上拉使能,开始连接。
  • Remote wakeup唤醒
    当设备进入挂起状态之后,可以通过Remote wakeup功能唤醒主机。
    唤醒流程:
    1. 设置OTGHS_DCTL.RWKUPSIG=1;
    2. 延迟1-15ms
    3. 设置OTGHS_DCTL.RWKUPSIG=0;
  • 忽略VBUS信号
    在设备模式下,可以忽略VBUS信号,此模式可以释放VBUS引脚给其它外设使用。通过配置OTGHS_GCCFG.VBUSIG=1来忽略VBUS信号。
  • 支持内部DMA
    IN/OUT端点都支持DMA操作,可通过DMA交换USB FIFO和用户SRAM的数据。

OTGHS设备端点配置

本节简单介绍OTGHS端点寄存器的配置。

一、IN端点配置

IN端点寄存器OTGHS_DIEPCTLx(x为0~7),端点寄存器存放端点的基本信息。

如下是一个IN端点的基本配置选项:

  • OTGHS_DIEPCTLx.MPS(最大包长度)
  • OTGHS_DIEPCTLx.EPTYPE(端点类型:控制传输,同步传输,块传输,中断传输)
  • OTGHS_DIEPCTLxTXFNUM(发送FIFO编号,正常跟端点号相同)
  • OTGHS_DIEPCTLx.USBACEPT(激活端点)
  • OTGHS_DIEPCTLx.SNAK(设置端点为NAK状态)
  • OTGHS_DIEPCTLx.CNAK(清除端点NAK状态)
  • OTGHS_DIEPCTLx.STALL(设置端点为STALL状态)
  • OTGHS_DIEPCTLx.EPTENA(开始传输数据)

二、OUT端点配置

OUT端点寄存器OTGHS_DOEPCTLx(x为0~7),端点寄存器存放端点的基本信息。

如下是一个OUT端点的基本配置选项:

  • OTGHS_DOEPCTLx.MPS(最大包长度)
  • OTGHS_DOEPCTLx.EPTYPE(端点类型:控制传输,同步传输,块传输,中断传输)
  • OTGHS_DOEPCTLx.USBACEPT(激活端点)
  • OTGHS_DOEPCTLx.SNAK(设置端点为NAK状态)
  • OTGHS_DOEPCTLx.CNAK(清除端点NAK状态)
  • OTGHS_DOEPCTLx.STALL(设置端点为STALL状态)
  • OTGHS_DOEPCTLx.EPTENA(开始传输数据)

主机模式

OTGHS作为主机模式时支持高速/全速/低速设备,同时支持16个主机通道。

OTGHS强制作为主机

通过设定如下寄存器将OTGHS强制作为主机,此时DP/DM下拉自动使能:

  • OTGHS_GUSBCFG.FDEVMODE=0(非强制设备模式)
  • OTGHS_GUSBCFG.FHSTMODE=1(强制主机模式)

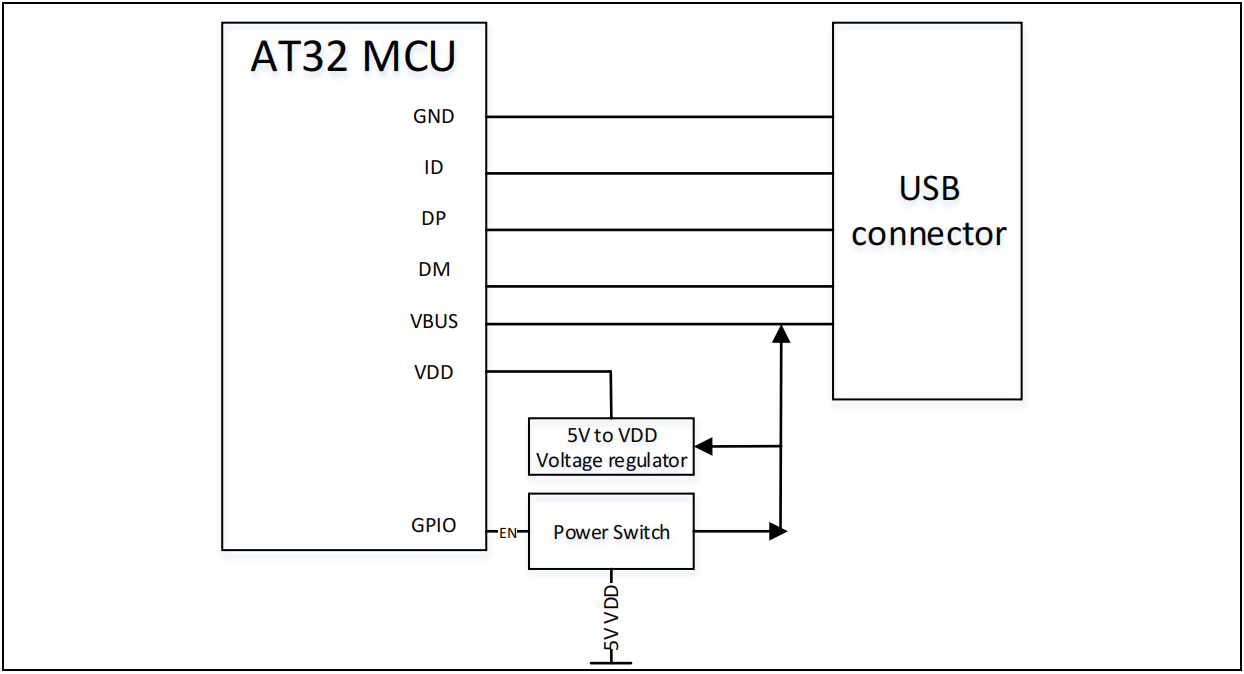

图9. 主机模式连接示意图

OTGHS主机常用功能
  • 支持高速、全速和低速设备
    通过OTGHS_HPRT.PRTSDP判断当前连接的设备是全速设备还是低速设备;
    OTGHS_HPRT.PRTSDP=0表示高速
    OTGHS_HPRT.PRTSDP=1表示全速
    OTGHS_HPRT.PRTSDP=2表示低速
  • 复位
    通过设置OTGHS_HPRT.PRTRST来设置端口复位;
    OTGHS_HPRT.PRTRST=1;
    延时10ms
    OTGHS_HPRT.PRTRST=0;
  • 挂起
    通过设置OTGHS_HPRT.PRTSUP=1来设置端口挂起,此时主机停止发送SOF;
  • 支持内部DMA
    主机通道支持DMA操作,可通过DMA交换USB FIFO和用户SRAM的数据

OTGHS主机通道配置

主机通道配置寄存器OTGHS_HCCHARx(x为0~15),通道寄存器存放通道的基本信息。

如下是一个通道的基本配置选项:

  • OTGHS_HCCHARx.MPS(最大包长度)
  • OTGHS_HCCHARx.EPTNUM(指示设备端点号)
  • OTGHS_HCCHARx.EPTDIR(指示设备端点方向OUT/IN)
  • OTGHS_HCCHARx.LSPDDEV(低速设备)
  • OTGHS_HCCHARx.EPTYPE(端点类型:控制传输,同步传输,块传输,中断传输)
  • OTGHS_HCCHARx.MC(周期性传输在每帧内传输的事务个数)
  • OTGHS_HCCHARx.DEVADDR(设备地址)
  • OTGHS_HCCHARx.ODDFRM(周期性传输奇数帧/偶数帧)
  • OTGHS_HCCHARx.CHDIS(通道禁止)
  • OTGHS_HCCHARx.CHENA(通道使能)
