全新超值型MM32F0050系列MCU

灵动微电子推出全新超值型MM32F0050系列MCU。2018年，灵动首次上市了其主打性价比的超值型MM32F00系列，目前已陆续推出了F003、F0010、F0020、F0040等系列产品，并在2023年推出了首款超值型MM32G00系列产品G0001。MM32F00/G00系列超值型MCU以远超8/16位MCU的性能、8-20pin小封装、引脚兼容S003系列以及超高性价比等特点，在MCU江湖久负盛名，深受广大用户的喜爱。今天，灵动微电子依靠全国产供应链的优势以及可靠的国产高端工艺制程的加持，再次推出全新超值型MM32F0050系列MCU，将超值型MCU推向新的高峰。


MM32F0050系列MCU搭载72MHz Arm Cortex-M0内核，提供64KB Flash和8KB SRAM，并提供丰富的外设资源，非常适合8/16位MCU应用的升级需求。MM32F0050系列MCU在支持QFN20（3x3 mm2）、TSSOP20等经典小封装的同时，运用晶圆级封装（WLP）技术，重磅推出WLCSP8封装。该封装面积仅1.17mm2，比近期推出的“全球最小MCU”还小了15%，同时在性能和价格上具备明显的优势，真正诠释了“超值型MCU”的内在涵义。

MM32F0050产品配置和特色

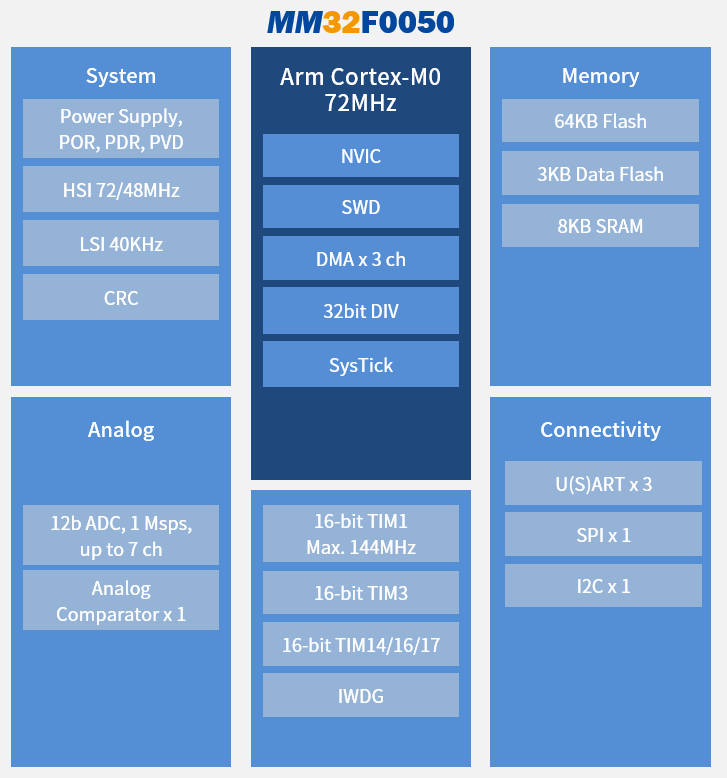

MM32F0050的简要配置

  • 内核：Arm Cortex-M0，主频高达72MHz；自带32位硬件除法器以及3通道DMA

  • 存储：64KB Flash，3KB Data Flash，8KB SRAM

  • 通信接口：3组USART接口，支持3线SPI模式；1组SPI接口，主机模式速率可达36MHz；1组I2C接口

  • 定时器：5组16位定时器，其中包含1组可输出 4 路互补 PWM 的高级定时器，最高可跑在144MHz频率；1 组独立时钟看门狗

  • 模拟：1组12位7通道ADC，速度可达1MSPS；1个高速模拟比较器

  • 兼容性：引脚兼容MM32F003、MM32F0040系列。与上一代MM32F00/G00系列产品相比，MM32F0050系列MCU在高性能、高性价比、小封装等方面又进行了较大的提升

  • 高主频：高达72MHz的Cortex-M0内核性能，比同类产品高50%，并自带32位硬件除法器以及3通道DMA

  • 大内存：64KB Flash、8KB SRAM比前一代F0040提升了1倍，同时提供了3KB Data Flash

  • 可驱动三相电机：提供三相互补 PWM 输出，支持硬件死区

  • 内置高精度时钟：全温度范围内偏差不超过 ±2.5%

  • ±4KV HBM ESD，±1KV CDM ESD，±200mA 高温 Latch Up 闩锁值

  • 2.2~5.5V 宽压设计：适用于各种供电电压场景

  • 小封装：支持QFN20（3x3 mm2）、TSSOP20、WLCSP8（1.17mm2）等超小封装

  • 工艺制程：首次将国产高端eFlash工艺引入MM32F00/G00超值型MCU系列，并采用全国产供应链

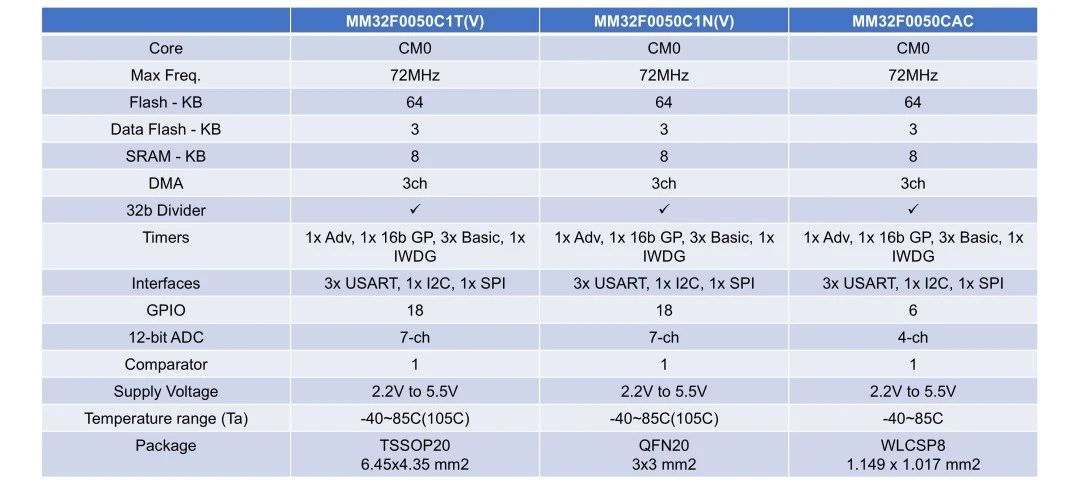

MM32F0050系列MCU选型表

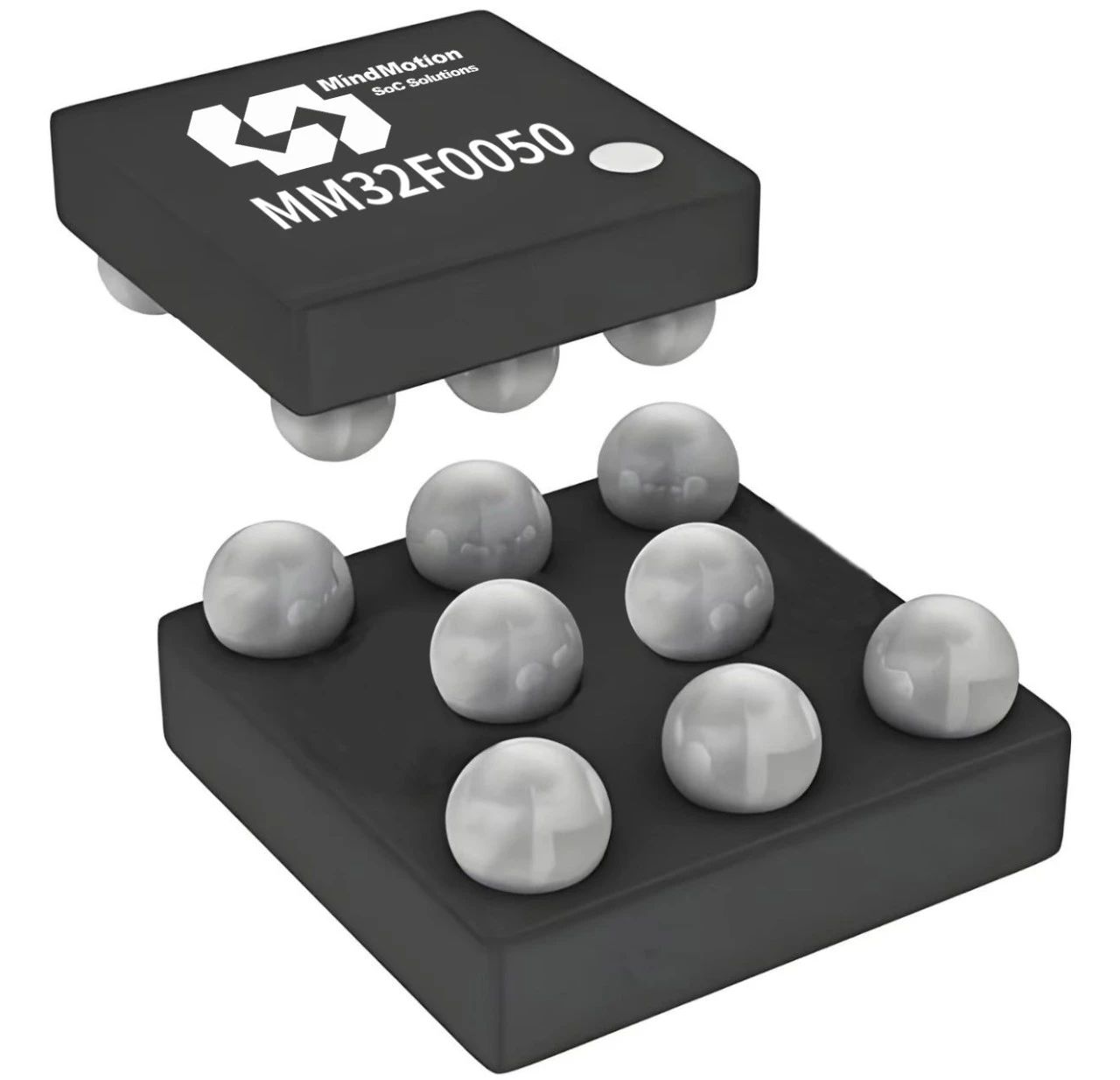

MM32F0050超小型WLCSP8封装

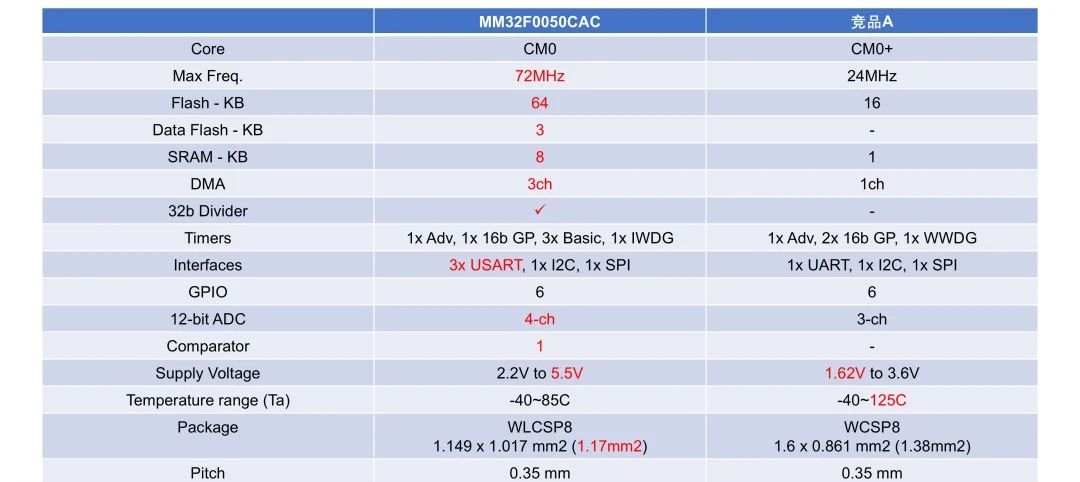

以下为MM32F0050 WLCSP8封装与同为WLCSP8封装的竞品A的主要参数对比：


主频

最高72MHz，是竞品A的3倍，并自带32位硬件除法器

存储器

64KB Flash，是竞品A的4倍；8KB SRAM，是竞品A的8倍；另外提供3KB Data Flash

DMA

3ch DMA，是竞品A的3倍

通信接口

3个USART接口，是竞品A的3倍；SPI主模式最大速率 36Mbps，是竞品A的3倍；SPI从模式最大速率 18Mbps，比竞品A高50%

模拟

自带1个高速模拟比较器

工作电压

2.2V~5.5V宽电压，比竞品A适应更广泛的应用场景

芯片面积

1.149mm x 1.017mm，约1.17mm2，比竞品A的1.38mm2还小15%

性价比

价格仅为竞品A的1/2~1/3

产品供货情况和支持

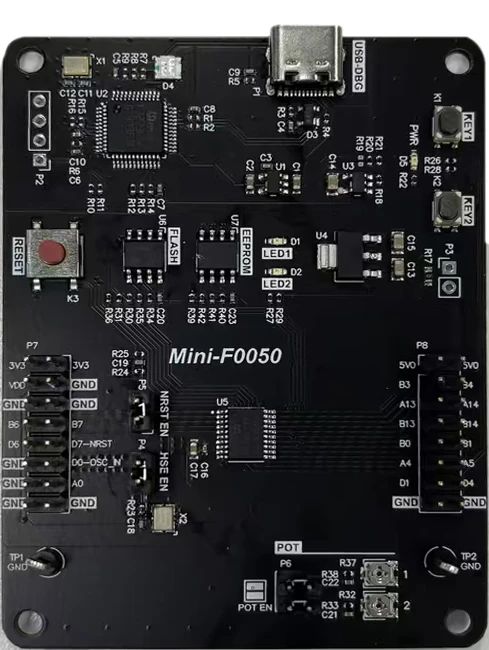

MM32F0050 配套的 MiniBoard 开发板已同步上线


板载主控：MM32F0050C1TV

板载资源

1、2 个用户LED

2、2 个用户按键

3、1 个复位按键

4、1 个可调电位器

5、8M SPI FLASH和2K EEPROM

板载接口

1、1 x USB Type-C (USB-DBG)

供电方式

1、USB TYPE-C

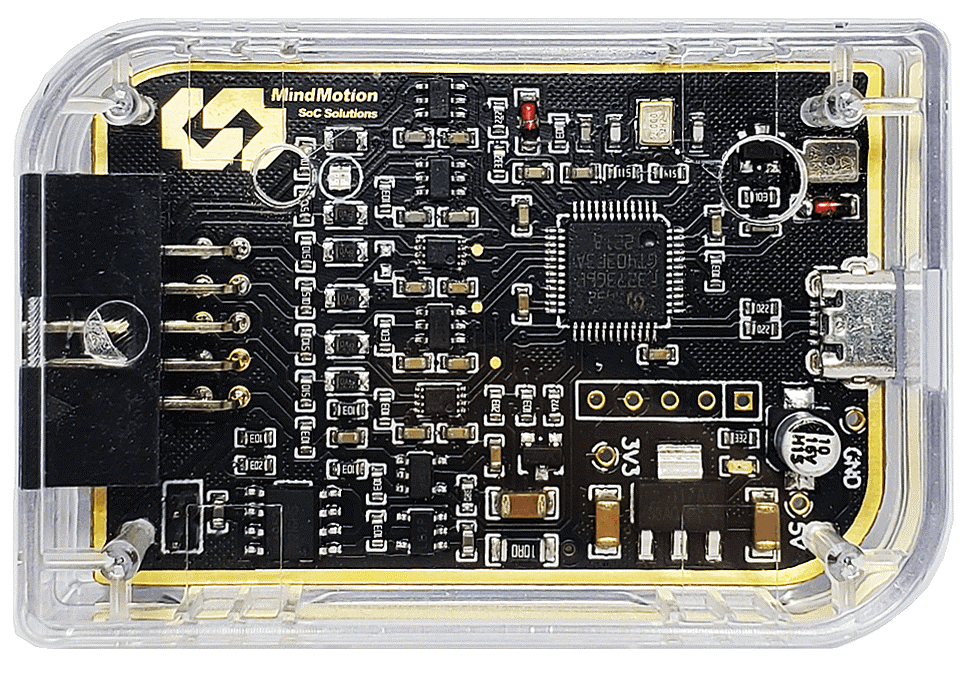

MM32-LINK MINI


  • 支持 MM32 MCU SWD 方式编程调试，兼容 CMSIS-DAP 调试通道

  • 支持 CDC 虚拟串口，支持常用波特率

LibSamples


按模块划分的独立库和示例，LibSamples 列在每个产品页面中。

MM32F0050 现已提供完整的样片、开发板和软件开发包支持。有关样片申请与芯片购买事宜，请与灵动的销售、官方代理商和方案设计公司接洽。

更多有关MM32F0050的详细信息，请访问官网：https://www.mindmotion.com.cn/products/mm32mcu/value_line/mm32f_value/mm...
