基于中微爱芯MCU AiP8F7232S的直流无刷水泵控制器解决方案

直流无刷水泵控制器设计用于直流无刷电机驱动的水泵类产品。控制器通过调节输入到电机的电流或电压来控制水泵的速度、方向以及启停等操作,从而实现对水流量、压力和其他性能参数的精确管理。该类控制器目前广泛用于工业、农业、市政设施等领域,有效的起到了提高系统运行效率和降低能耗的作用。

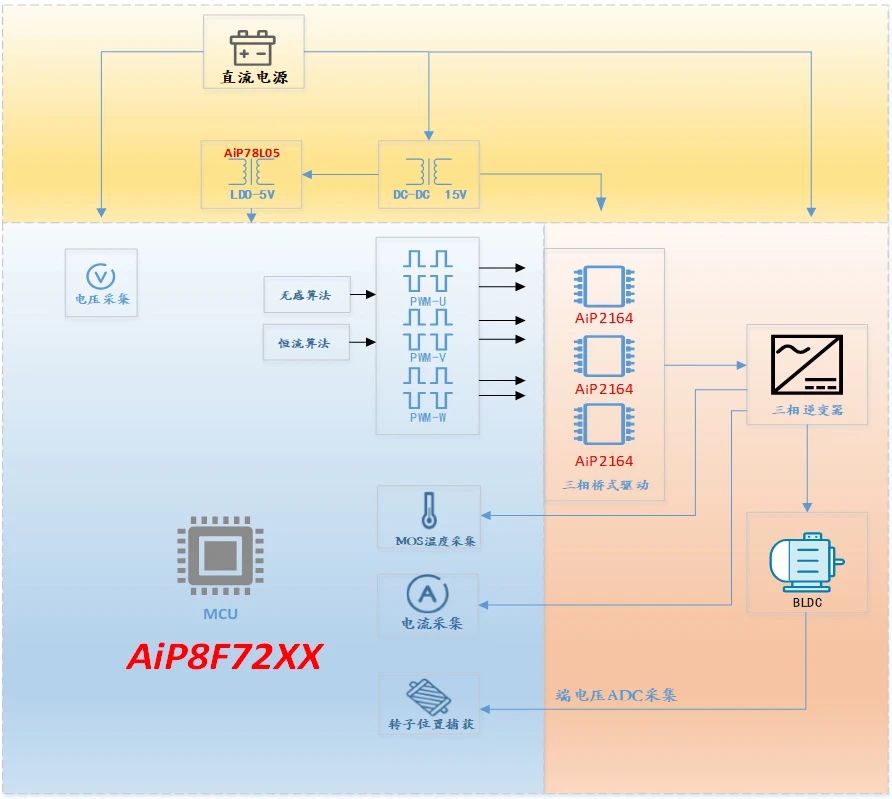

直流无刷水泵控制器整体解决方案

该方案采用中微爱芯AiP8F7232S芯片,AiP8F7232S是一款电机专用8051内核MCU,内置32KB FLASH ROM、1KB XRAM、256B SRAM、内部集成多种电机专用外设:高级定时器模块,1路运算放大器,2路比较器,2组(4+5通道)12-bit 通用ADC,支持UART通信。芯片资源丰富、功能强大,开发省力便捷。

为了进一步提升水泵控制系统的易维护性和高效性,方案中对直流无刷电机采用无位置传感器方波控制。控制器通过实时采集电机三相端电压,根据软件算法判断电机转子的实时位置。同时,方案中针对水泵的实际应用场景,配有多种输出功率选择以及各类保护机制,确保系统运行的安全可靠性。


方案特点

  • 工作电压:DC 30V-85V

  • 最大功率:750W/1000W 可选

  • 使用温度:-20℃-120℃

  • 电机控制方式:无位置传感器方波控制

  • 转速设置:14000eRPM/min或21000eRPM/min

  • 电机带载恒流:9A/12A

  • 保护功能:过欠压保护、过温保护、过流保护、短路保护、电机缺相保护、堵转保护

  • 其他功能:缺水保护、电源防反接保护

方案实物/PCB

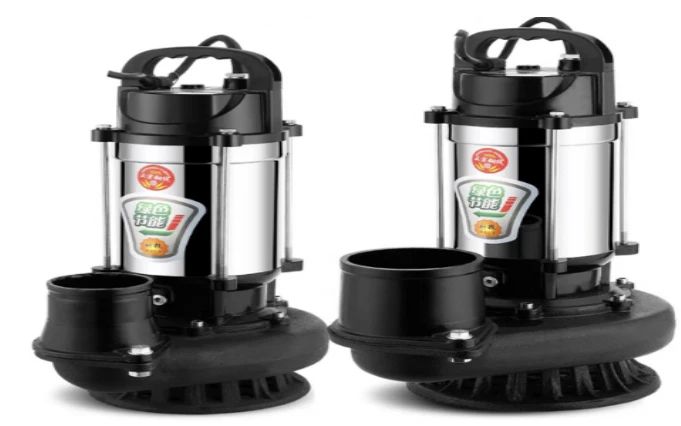

整机面貌

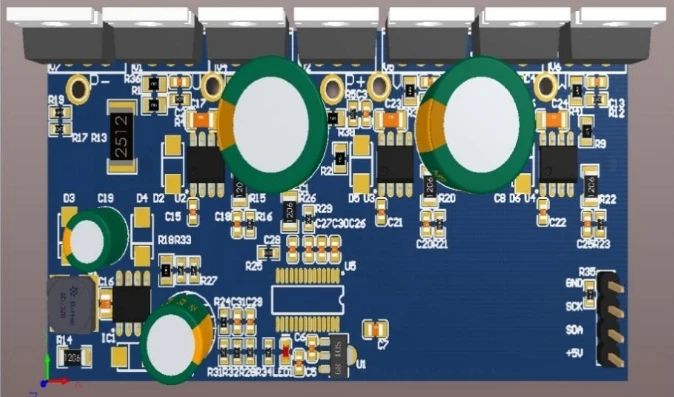

PCB正面

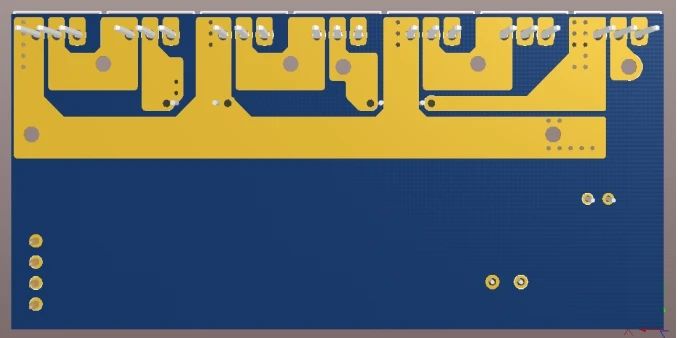

PCB反面

芯片资源

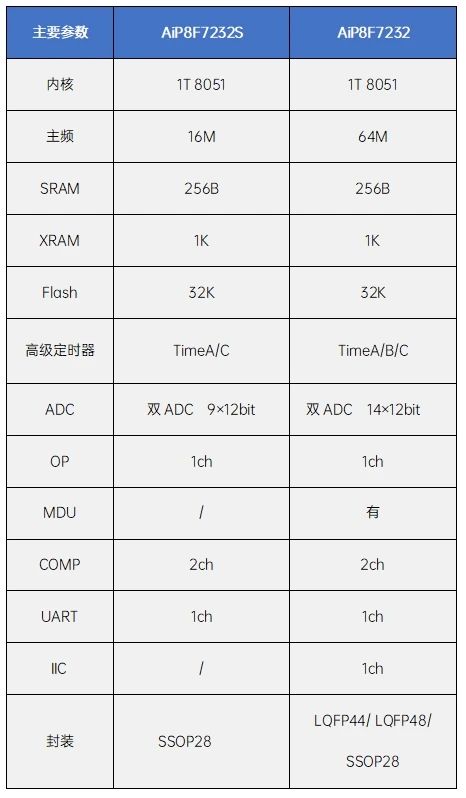

MCU:

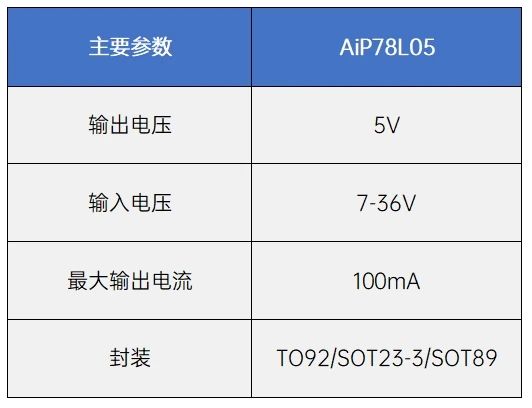

LDO:

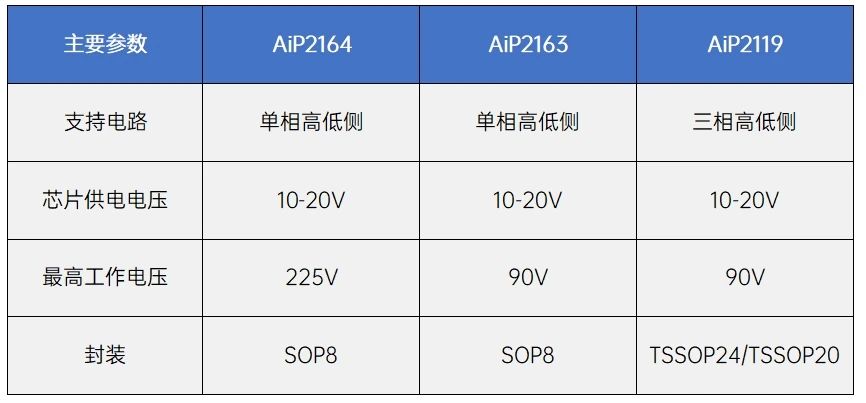

MOS预驱:


结语

中微爱芯直流无刷水泵控制器解决方案,以其高性能的MCU为核心,结合先进的电子控制技术和丰富的物料资源,为用户提供了稳定、可靠、智能化的无刷水泵控制方案。该方案在可靠性,电机控制稳定性上表现优异,是直流无刷水泵控制器的理想选择。

来源:无锡中微爱芯电子有限公司
