一、市场规模与增长
变频器作为工业自动化与节能领域的核心设备，市场规模持续攀升。据Grand View Research数据显示，2023年全球变频器市场规模已突破200亿美元，预计2025年将超300亿美元，年复合增长率达8.2%。中国作为全球制造业中心，变频器需求占比超30%，受益于“双碳”政策推动、工业4.0升级及新能源产业爆发，变频器在智能制造、新能源汽车、智慧楼宇等领域的渗透率快速提升，市场潜力巨大。
二、市场应用：多场景覆盖，助力高效节能
变频器凭借其精准调速、节能降耗的核心能力，广泛应用于：
工业制造：机床、风机、水泵等设备调速控制；
HVAC系统：中央空调、暖通设备变频驱动；
新能源汽车：电机驱动、充电桩电源管理，推动电动化进程；
智能家电：变频冰箱、空调等，提升用户体验与能效等级；
可再生能源：光伏逆变器、风力发电变流器，优化能源转换效率。
三、方案概述：航顺HK32F39A赋能高性价比变频器设计
航顺芯片推出的HK32F39A系列MCU，基于Arm Cortex-M3内核，主频高达120MHz，集成527KB Flash+97KB RAM，支持高级PWM、12位ADC、CAN/USART/SPI/I2C等丰富外设，为变频器控制提供高性能、高可靠性解决方案。
方案架构：
主控单元：HK32F39A实现电机控制算法、实时数据采集及通信；
功率模块：IGBT/IPM驱动电路，支持三相电机高效变频输出；
人机交互：LCD显示、按键输入，支持参数动态调整；
保护机制：过流、过压、过热等多重硬件保护，保障系统安全。
高性能处理能力
120MHz主频+硬件乘除法器+32位单精度浮点运算，实现复杂电机控制算法；
12位ADC采样速率1Msps，精准采集电流电压信号。
工业级可靠性
工作温度范围-40℃~105℃，适应恶劣工业环境；
EMC抗干扰性能优异，通过IEC 61000-4标准认证。
开发生态完善
提供完整的SDK、电机控制库及参考设计，开发周期缩短；
兼容某国外品牌硬件生态，支持快速迁移与二次开发。

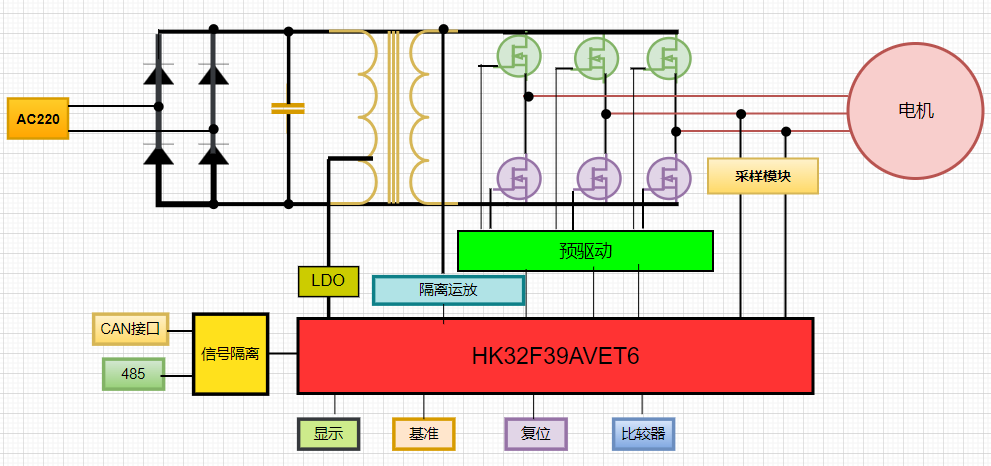

产品系统框图
变频器实物图
航顺HK32F39A系列MCU主要规格
ARM® Cortex®-M3 内核
最高时钟频率：120 MHz
24 位 System Tick 定时器
支持 CPU Event 信号输入至 MCU 引脚，实现与板级其它 Soc CPU 的联动。
工作电压范围
双电源域：
-主电源 VDD 为 2.0 V ~ 3.6 V
-备份电源 VBAT为 1.8 V ~ 3.6 V
当主电源掉电时，RTC 可继续工作在 VBAT 电源下。
VBAT 电源域提供 84 byte 备份寄存器。
工作温度范围：-40°C ~ +105°C
VDD 典型工作电流
运行（Run）模式：19.3 mA@120MHz@3.3V
睡眠（Sleep）模式：5.6mA@120MHz@3.3V（唤醒时间：1 个机器时钟周期）
停机（Stop）模式
- LDO 低功耗模式：89.4 μA@3.3V（唤醒时间：10µs）
- LDO 全速工作模式：303 μA@3.3V
待机（Standby）模式：3.3 μA@3.3V（唤醒时间：150µs）
VBAT 典型工作电流（VDD掉电）
VBAT RTC 开启模式：2.6 μA@3.3V
VBAT RTC 关闭模式：2.1 μA@3.3V
存储器
最高 527 Kbyte 的 Flash 存储器
- 当 CPU 主频不高于 24 MHz 时，支持 0 等待总线周期。
- 具有代码安全保护功能，可分别设置读保护和写保护。
97Kbyte 片内 SRAM
FSMC 模块可外挂 1 Gbyte NOR/PSRAM/NAND/PC Card 存储器（其中，256 Mbyte 的空间可以存放指令，可用于片内 Cache 缓存）
数据安全
CRC32 校验硬件单元
时钟
外部高速时钟（HSE）：支持 4 ~ 32 MHz，典型 8 MHz
外部低速时钟（LSE）：32.768 kHz
片内高速时钟（HSI）：8 MHz/28 MHz/56 MHz 可配置
片内低速时钟（LSI）：40 kHz
PLL 输出时钟：120MHz（最大值）
GPIO 外部输入时钟：1 ~ 64 MHz
复位
外部管脚复位
电源复位（POR/PDR）
软件复位
看门狗（IWDG 和 WWDG）复位
低功耗管理复位
可编程电压检测器（PVD）
8 级检测电压门限可调
上升沿和下降沿检测可配置
通用输入输出端口（GPIO）
64 脚封装提供 51 个 GPIO 引脚，100 脚封装提供 80 个 GPIO 引脚
所有 GPIO 引脚可配置为外部中断输入
内置可开关的上、下拉电阻
支持开漏（Open-Drain）输出
支持施密特（Schmitt）迟滞输入
输出驱动能力超高、高、中、低四档可选
数据通讯接口
5 路 USART/UART（USART1/2/3，UART4/5）
3 路 SPI（SPI2/3 支持 I2S 协议）
2 路 I2C
1 路 SDIO
1 路 CAN 2.0 A/2.0B
1 路全速 USB2.0
定时器及 PWM 发生器
高级定时器：TIM1/TIM8（带死区互补 PWM 输出）
通用定时器：TIM2/TIM3/TIM4/TIM5
基本定时器：TIM6/TIM7（支持 CPU 中断、DMA 请求和 DAC 转换触发）
片内模拟电路
3 个 12 位 1 MSPS ADC（支持最多 16 路外部模拟输入通道同时使用；其中 2 路弱驱动信号输入通道和 1 路 5 V 高压信号输入通道）；支持双 ADC 模式，采样率最高 2 MSPS。
2 个 12 位 DAC
1 个温度传感器
1 个 0.8 V 内部参考电压源
1 个 VBAT 电源电阻分压器（分压器输出在片内与 ADC 相连，实现 VBAT电源电压监控）
DMA 控制器
2 个独立 DMA：DMA1 和 DMA2
DMA1 提供 7 路通道
DMA2 提供 5 路通道
支持 Timer、ADC、SPI、I2C、USART、UART 等多种外设触发
CPU 调试及跟踪接口
SW-DP 两线调试端口
JTAG 五线调试端口
ARM DWT、FPB、ITM、TPIU 调试追踪模块
单线异步跟踪数据输出接口（TRACESWO）
四线同步跟踪数据输出接口（TRACEDO[3:0]、TRACECKO）
自定义 DBGMCU 调试控制器（低功耗模式仿真控制、调试外设时钟控制、调试及跟踪接口分配）
RTC 时钟计数器，配合软件记录年月日时分秒
ID 标识
每颗芯片提供一个唯一的 96 位 ID 标识
可靠性
通过 HBM2000V/CDM500V/MM200V/LU200mA 等级测试
