轻松驾驭MCU开发,掌握高性能NXP FRDM-MCXC444

cathy的头像
cathy 发布于：周四, 10/10/2024 - 09:31 ，关键词：

RT-Thread全面支持NXP FRDM-MCXC444开发板啦! 喜欢的小伙伴们，赶紧上车!

NXP FRDM-MCXC444开发板是一款基于MCX C444 MCU的高性能开发板，它集成了丰富的硬件资源和接口，支持快速原型设计。本文将为读者提供一份详细的RT-Thread上手指南，帮助大家轻松玩转这款开发板。

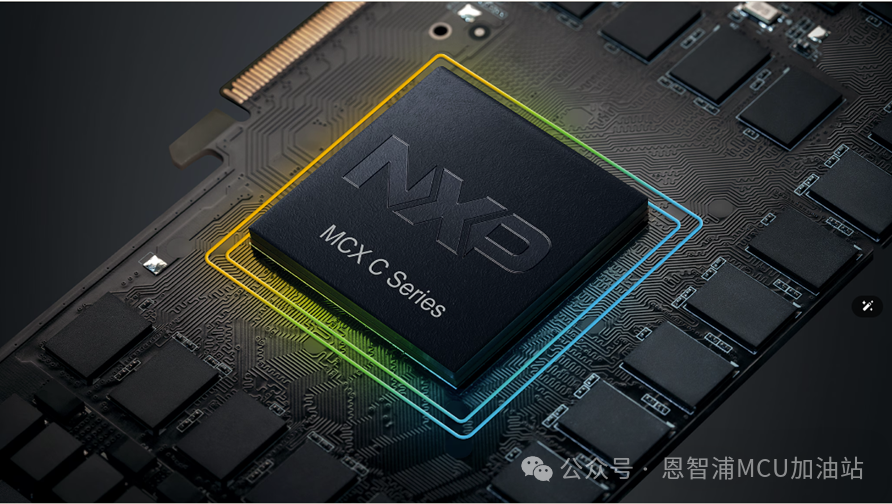

关于MCX MCU

MCXC系列微控制器（MCU）是专为高性能嵌入式应用设计的微控制器，广泛应用于工业控制、物联网、智能家居等领域。该系列MCU采用经典的ARM Cortex-M0+架构，具备高效的处理能力和低功耗特性，适合需要长时间运行的低功耗设备。有关MCXC系列的详细介绍可参见之前的公众号推文：https://mp.weixin.qq.com/s/_3EgeXCGTCfS6O‍p9-IFIMA


FRDM-MCXC444开发板

FRDM-MCXC444 是 NXP 官方基于 MCX C444 器件的紧凑型和可扩展的超低成本开发板，专为快速原型设计而设计。该板集成了高性能的 MCX C444 微控制器，适合各种嵌入式应用。

开发板官方链接: ‍https://www.nxp.com/design/design-center/development-boards-and-designs/general-purpose-mcus/frdm-development-board-for-mcx-c444-mcus:FRDM-MCXC444‍


开发板载外设及功能如下所示：


FRDM-MCX444 RT-Thread上手指南

关于支持的IDE：
目前的开发环境支持Keil，默认Keil版本为：V5.38。推荐用Keil。如果您的IDE版本过低的话，最好还是建议升级一下，否则会遇到工程文件打不开的情况。
Step1：如果您是第一次使用开发板，强烈建议先看官方上手指南，熟悉基本操作：
‍https://www.nxp.com/document/guide/getting-started-with-frdm-mcxc444:GS-FRDM-MCXC444‍

下载RT-Thread源码包:

首先打开RT-Thread的官网：

Github: https://github.‍com/RT-T‍hread/rt-thread

Gitee: https://gitee.com‍/rtthread/rt-thread‍

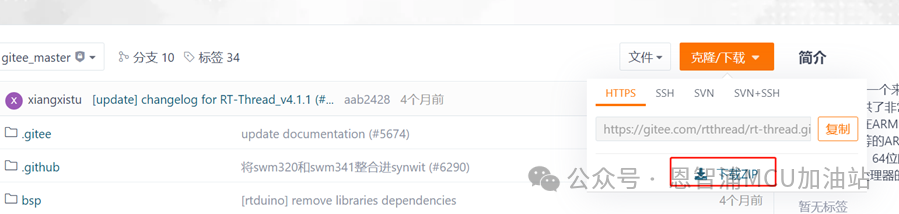

点击右上方的下载按钮：

将整个RT-Thread下载到本地并解压，打开/bsp/nxp/mcx/mcxc目录，这里存放的就是所有MCXC系列开发板的BSP(板级支持包)：


Step 2: 打开工程，编译：

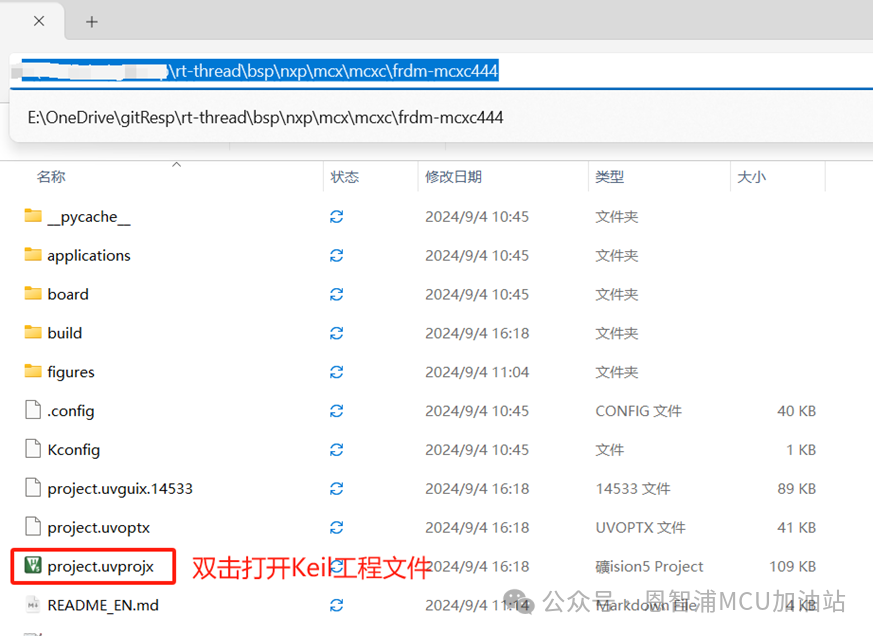

Keil: 打开frdm-mcxc444文件夹中的project.uvprojx工程文件：点击rebuild all按钮编译整个工程：


Step 3:  连接FRDM-MCXC444：
使用USB Type-C 线缆 连接FRDM-MCXC444的J13(丝印MCU-Link)，这是FRDM-MCXC444板载的调试器USB接口，可以提供下载调试和USB转串口功能：


Step 4: 下载编译好的镜像到开发板：

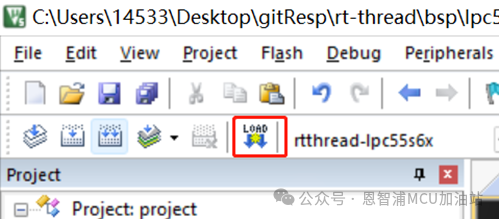

点击MDK IDE上的LOAD按钮下载:

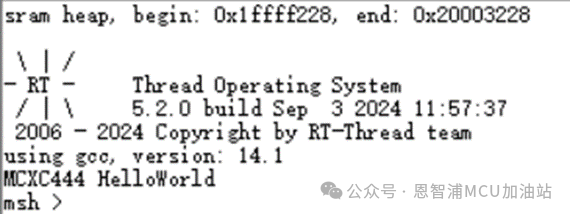

下载成功后，FRDM-MCXC444EVK上的蓝灯会以1Hz的速率闪烁，同时，打开串口终端(115200,N8N1),  按复位键后，会打印经典的RT-Thread 欢迎log:

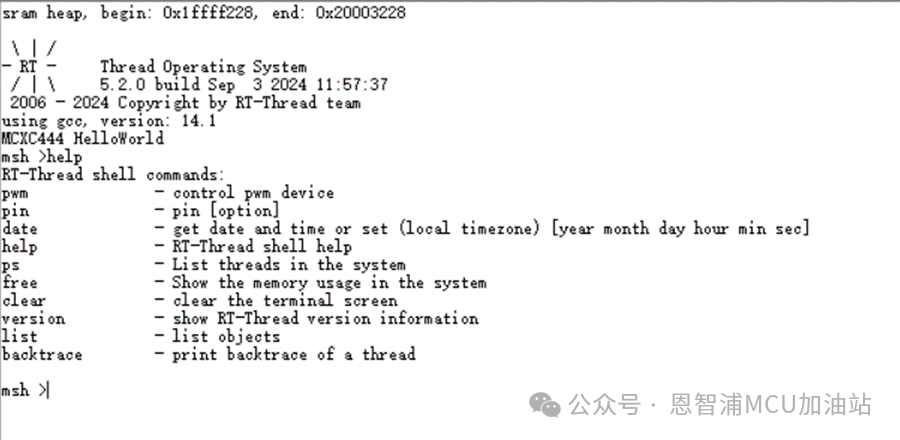

版子上默认的调试器连接的串口作为RT-Thread的主shell通讯端口，输入”help\r\n”后会打印msh命令：


从此进入RT-Thread的新世界！

本文详细介绍了NXP FRDM-MCXC444开发板在RT-Thread环境下的上手过程，通过本文的指导，读者可以轻松玩转这款高性能开发板，实现各种创新应用！

希望这份指南能帮助你快速上手NXP FRDM-MCXC444开发板，并在RT-Thread环境中发挥它的最大潜力！
