“灵动·星”系列·天枢重磅成员MM32F5260正式量产

cathy 发布于：周三, 10/09/2024 - 17:48 ，关键词：

在8月底的深圳嵌入式电子展上，灵动微电子正式发布了“灵动星”系列MM32高性能MCU产品，包含4个子系列：MM32F3，灵动·天枢 MM32F5，灵动·玉衡 MM32G5，灵动·天玑 MM32H5。

近日，我们正式发布灵动·天枢子系列的重磅成员：MM32F5260。

MM32F5260 产品特色

一、国产Star-MC1内核，内核动力强劲

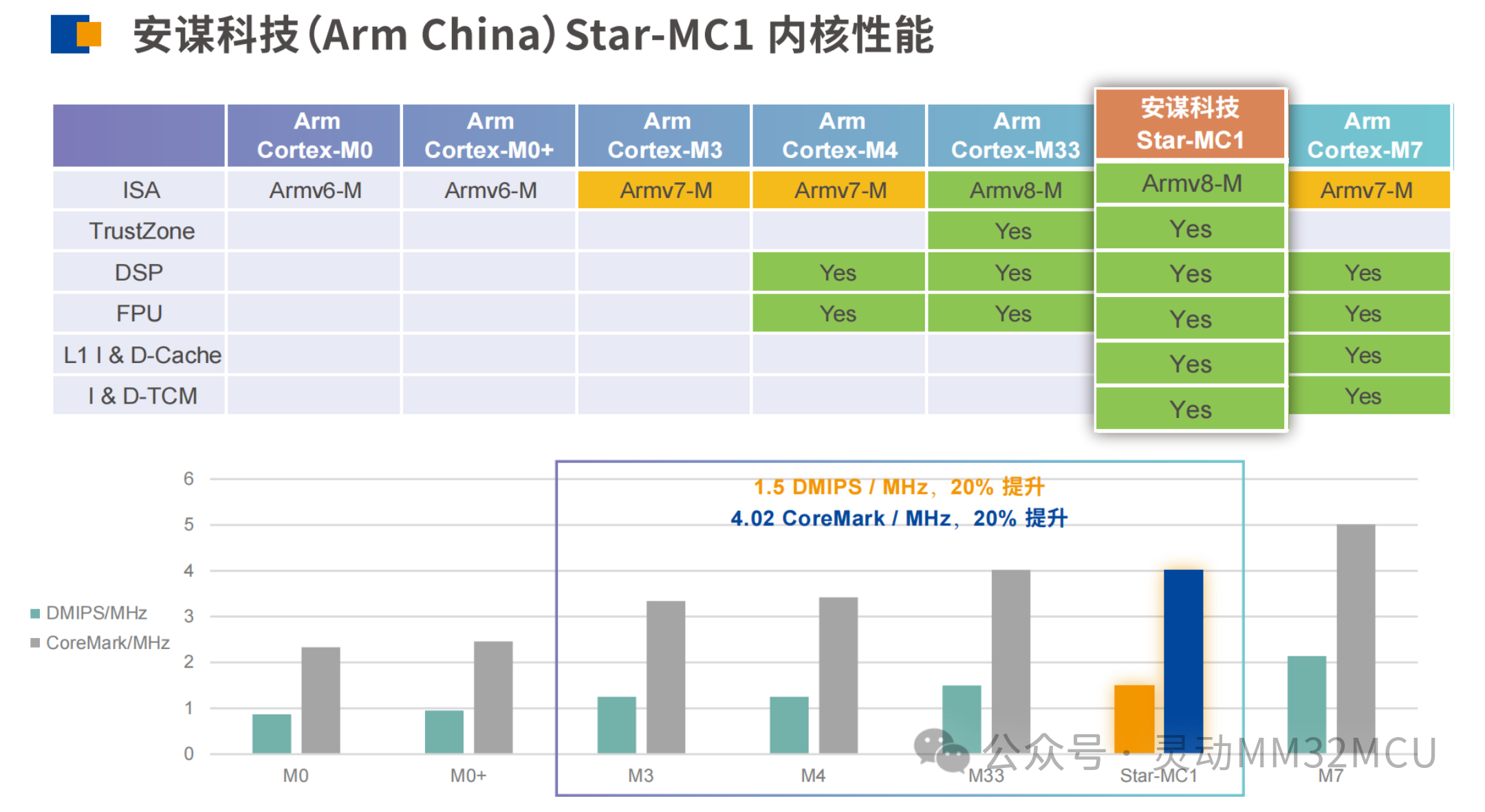

MM32F5260搭载安谋科技（Arm China）Star-MC1内核，基于Armv8-M架构，指令集兼容Cortex-M33，和传统的Arm Cortex-M3/M4内核相比，其1.5 DMIPS / MHz，以及4.02 CoreMark / MHz，性能提升了20%；内置单精度浮点运算单元（FPU），支持DSP扩展，同时支持先进的L1 I-Cache & D-Cache，以及I-TCM & D-TCM，提供强劲的内核动力。

二、全国产供应链打造

MM32F5260采用全国产化供应链和可靠的嵌入式eFlash工艺制程打造，满足家电和工业等高可靠性应用的要求。

三、丰富的存储、通信和模拟资源

MM32F5260提供256KB flash，128KB RAM，支持FSMC、XIP Quad-SPI接口；包括2x FlexCAN在内的14个通信接口；以及2x 3Msps 12b ADC，2x 12b DAC，3x模拟比较器。

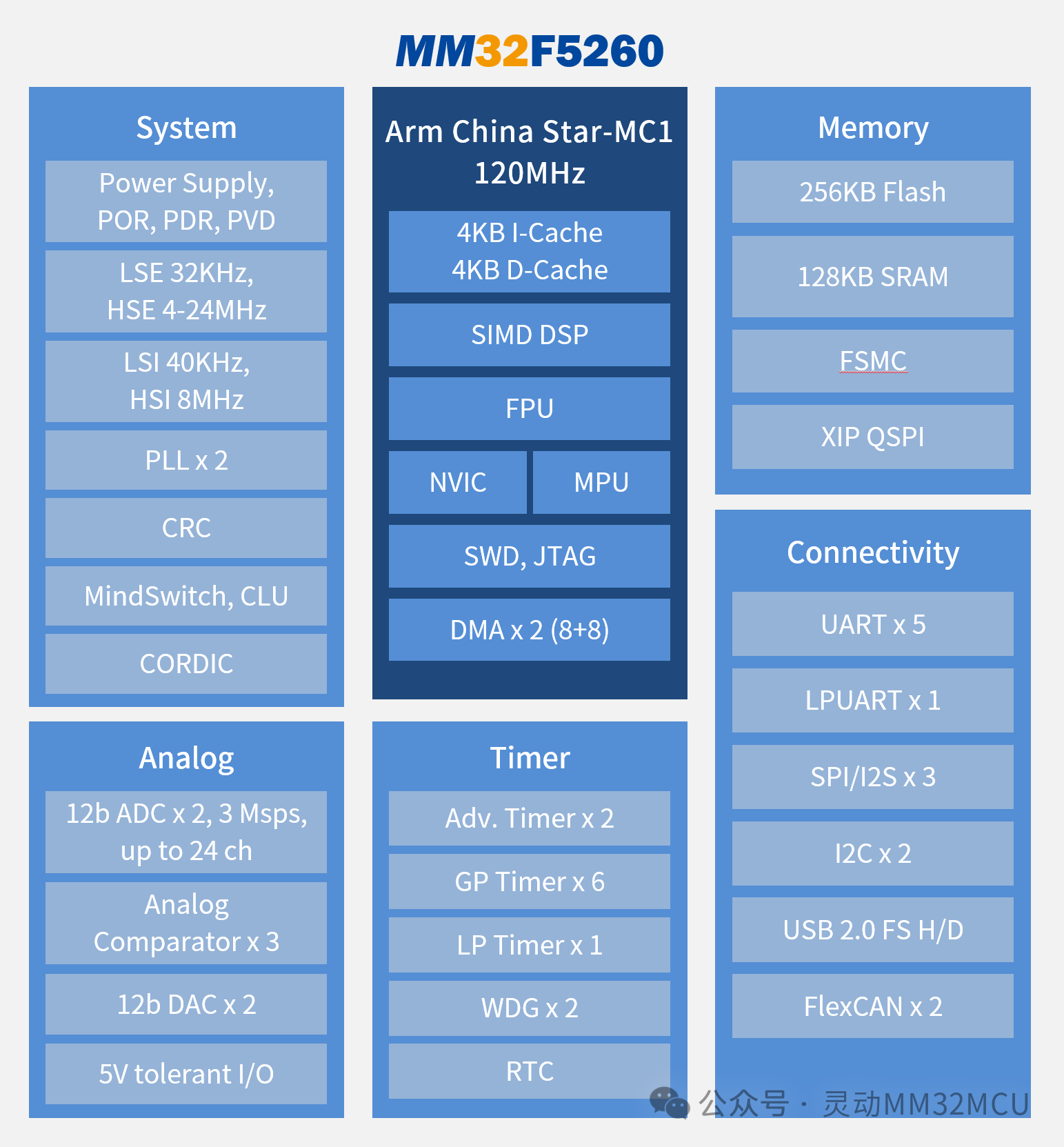

MM32F5260 主要特点

内核与系统

工作频率可达 120MHz
搭载 STAR-MC1 (兼容 Cortex-M33）处理器，采用 Arm®v8-M Mainline 架构，内置单精度浮点运算单元（FPU），支持 DSP 扩展
4KB L1 指令缓存（I-Cache）和 4KB L1 数据缓存（D-Cache）
三角函数加速单元（CORDIC），支持 Sin，Cos 和 Atan 操作
外设互联矩阵 MindSwitch，支持定时器、GPIOs、EXTI、ADC、DAC 和比较器等模块信号间的直接连接或触发连接
2 个 8 通道 DMA 控制器，支持外设类型包括定时器、ADC、DAC、UART、LPUART、I2C、SPI、QSPI 和 FlexCAN

存储器

多达 256KB 的 Flash 存储器
多达 128KB 的 SRAM
Boot loader 支持片内 Flash 在线系统编程（ISP）
QSPI 接口，支持扩展外部 NOR Flash 存储，支持在线执行模式（eXecute-In-Place，XIP）
FSMC 接口，支持外扩 SRAM/PSRAM/NOR Flash 类型，兼容 8080/6800 通信总线模式

时钟、复位和电源管理

2.0V ∼ 5.5V 供电
上电/断电复位（POR/PDR）、可编程电压监测器（PVD）
外部 4 ∼ 24MHz 高速晶体振荡器
内置经出厂调校的 8MHz 高速 RC 振荡器
内置的 PLL1 可产生系统时钟，支持多种分频模式，为总线矩阵和外设提供时钟
内置的 PLL2 可产生最高 100MHz 的系统时钟，支持多种分频模式，为 USB 和ADC 提供时钟
内置 40KHz 低速振荡器
外部 32.768KHz 低速振荡器，支持旁路功能

低功耗

多种低功耗模式，包括：低功耗运行（Lower Power Run）、睡眠（Sleep）、低功耗睡眠（Low Power Sleep）、停机（Stop）、深度停机（Deep Stop）和待机模式（Standby）
VBAT 为 RTC 和后备寄存器（20 x 16 位）供电
内置LPUART、LPTimer，支持从低功耗模式下触发唤醒

多达 14 个通信接口

5 个 UART 接口
1 个 LPUART 接口
2 个 I2C 接口
3 个 SPI 接口（支持 I2S 模式）
1 个 USB 2.0，支持 Device & Host 模式
2 个 FlexCAN 接口，兼容 CAN 2.0B 协议

13 个定时器

2 个 16 位 4 通道高级定时器（TIM1 / TIM8），有 4 组包含互补输出功能的 PWM输出通道，并支持硬件死区插入和故障检测后的紧急停止功能
2 个 16 位 4 通道通用定时器（TIM3 / TIM4）和 2 个 32 位 4 通道通用定时器（TIM2 / TIM5），每个通道配有 1 个 PWM 输出，并支持输入捕捉和输出比较，可用于红外、霍尔传感器或者编码器信号的解码
2 个 16 位基础定时器（TIM6 / TIM7）可用作通用定时和产生中断
1 个 16 位低功耗定时器（LPTIM）能在除了 Standby 以外的所有低功耗模式下唤醒处理器
2 个看门狗定时器，包括独立型的 IWDG 和窗口型的 WWDG
1 个 24 位 Systick 定时器
1 个 RTC 实时时钟

2 个 12 位 ADC，共支持 19 个外部输入通道和 2 个内部输入通道，其中每个 ADC 支持最快 3MSPS 转换率，硬件支持过采样到 16 位分辨率

转换范围：0 ∼ VDDA
支持采样时间和分辨率配置
支持硬件过采样，过采样次数从 2 到 256 次可选
片上温度传感器
片上电压传感器
VBAT 电压传感器

2 个 12 位 DAC

3 个高速模拟比较器

多达 86 个快速 I/O 端口

所有 I/O 口可以映像到 16 个外部中断
所有端口均可输入输出电压不高于 VDD 的信号
多达 61 个 5V 容忍 I/O 端口

CRC 计算单元

96 位芯片唯一 ID（UID）

调试模式

串行调试接口（SWD）
JTAG 接口

采用 LQFP100、LQFP64 和 LQFP48 封装

全系列支持 -40℃ ∼ +105℃ 扩展工业型工作温度范围

MM32F5260 产品组合

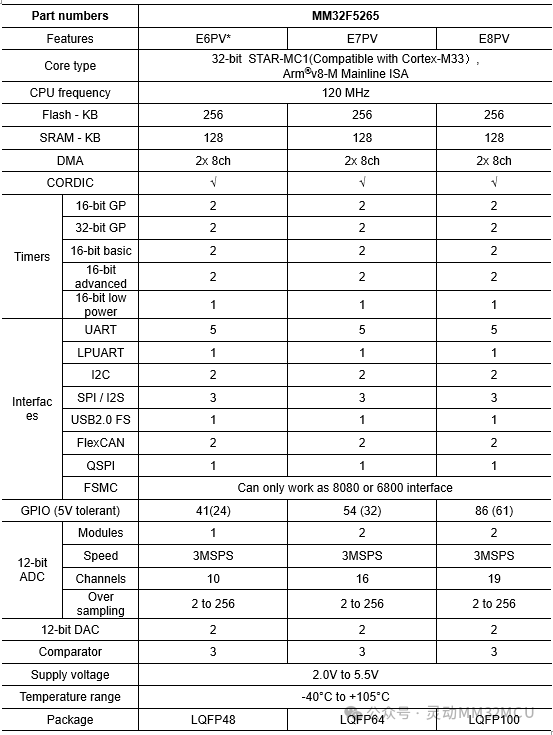

MM32F5260现可提供LQFP48、LQFP64、LQFP100三种封装，提供 -40~105C扩展工业级工作环境温度选项。本次共推出 3 款型号可供选择，详情可参考下表。

MM32F5260 应用场景

智能工业

工业控制
电梯控制
消防控制
交通运输

智能家电、家居

打印机
扫描仪
家电控制
电机控制
洗地机
智能扫地机器人

MM32F5260 开发工具

MM32F5260 配套的 MiniBoard-OB 开发板即将同步上线：

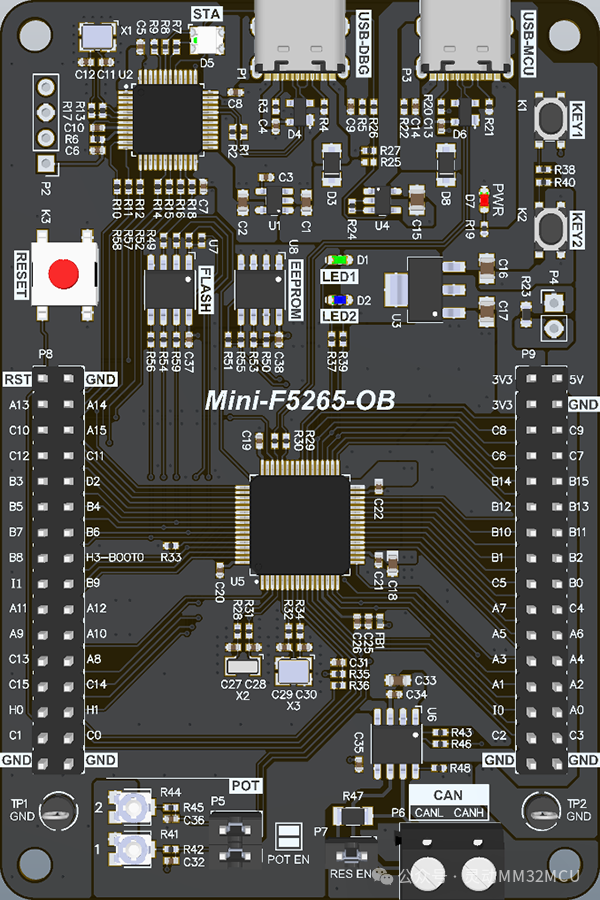

Mini-F5265-OB

板载主控：MM32F5265E7PV
板载资源：
- 2 个用户LED
- 2 个用户按键
- 1 个复位按键
- 1 个可调电位器
- 8M SPI FLASH 和 2K EEPROM
板载接口：
- 1 x USB Type-C (USB-DBG)
供电方式：
- USB TYPE-C

EVB-F5265

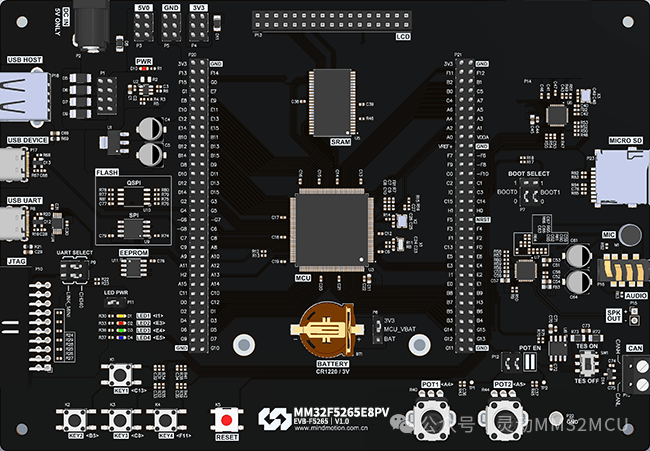

MM32F5260也会支持EVB（如下图），正在开发中，将于今年11月开发完毕。

板载主控：MM32F5265E8PV
板载接口：
- USB:
- USB Device/Host(目标芯片USB)
- USB转UART(串口打印/调试)
- JTAG-20P调试口
- 3.5mm耳机音频接口
- 1x2P 扬声器输出口（8Ω 1W）
- CAN接口
- 2x17Pin LCD接口(8080接口，默认装配320x480分辨率屏)
- DC电源口(5V输入)
- MicroSD卡座
板载资源：
- 用户LED x4
- 用户按键 x4
- 复位按键 x1
- 2Kbit EEPROM
- 32Mbit Flash
- 8Mbit SRAM
- 电位器 x2
- CAN收发器
- 音频编解码器（板载一个麦克风输入）
供电：
- Type-C接口
- DC-电源口
- JTAG-20P调试口
