MG82F6P32系列为笙泉科技近期新推出的低功耗增强型1T 8051 MCU芯片,其内置了32KB Flash、硬件PD协议、双运放器(OPA)、双比较器(ACMP)、PGA,并搭载增强型PWM...等功能。本系列MCU具有丰沛的模拟外设资源,能精简产品外围电路,可广泛应用于无线充、移动电源、电机控制(如个人护理/按摩仪…)、TWS耳机充电座、BMS、安防(传感器/门警报器)、小家电…等应用领域。如此丰富强大的功能,可说是满足多元应用的高性价比 MCU。不久將來,笙泉科技也会提供无线充方案,可帮助客户更轻松快速地将无线充产品推向市场。
MG82F6P32主要特色:
●32KB Flash、2KB RAM,最高主频32MHz
●1.8V~5.5V宽工作电压,待机模式1.5µA@5V
●具硬件PD协议编/解码
●2组OPA运放、1组PGA放大、2组ACMP比较器,适用小讯号放大及阈值设定
●内建硬件ASB两通道总线,可控制ARGB灯条
●8通道16位PWM,其中3对可互补PWM输出含死区控制
●8通道12位 ADC,可检测不同模拟讯号的数值
●具有UART / SPI / IIC通讯接口,以及DMA传输
●SSOP28 / LQFP32 / QFN32封装,25/29个IO数量
●105度工规温度,适用于PD充电/传感器/安防场域
其中我们针对PD协议、OPA运放和PGA放大作为MG82F6P32三大亮点,进行加强介绍:

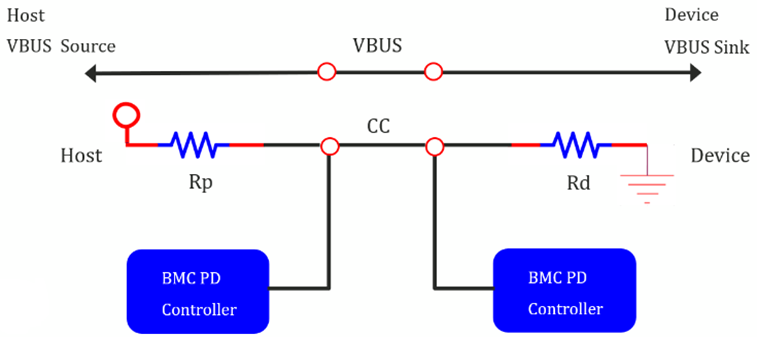

1. PD(Power Delivery)协议与取电端
●MG82F6P32 支持取电端(Sink)
- 无需专用PD IC,仅需两个三极管以节省成本
- 高效率硬件编/解码,无需32位核心之算力
- 支持PD 3.0 PPS协议,软件自定义充电功率与电压
- 提供PD范例程序,帮助客户快速导入开发

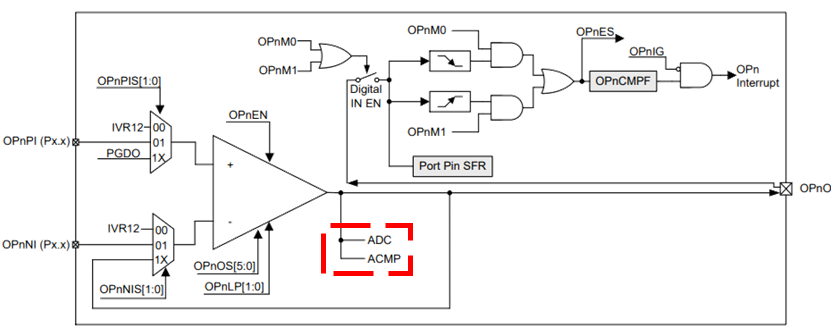

2. OPA运算放大器 (Operational Amplifier )
●低输入飘移,出厂端校准3mV,客户自校准0.5mV ~ 1mV
●支持低功耗模式,静态电流0.3mA
●可选参考输入源,内部1.2V参考电压或可串接PGA
●可设定为比较器模式,支持中断唤醒
●轨对轨放大,电压范围更宽不失真
●高带宽15MHz强化信号稳定性,高摆率可快速爬升不失真

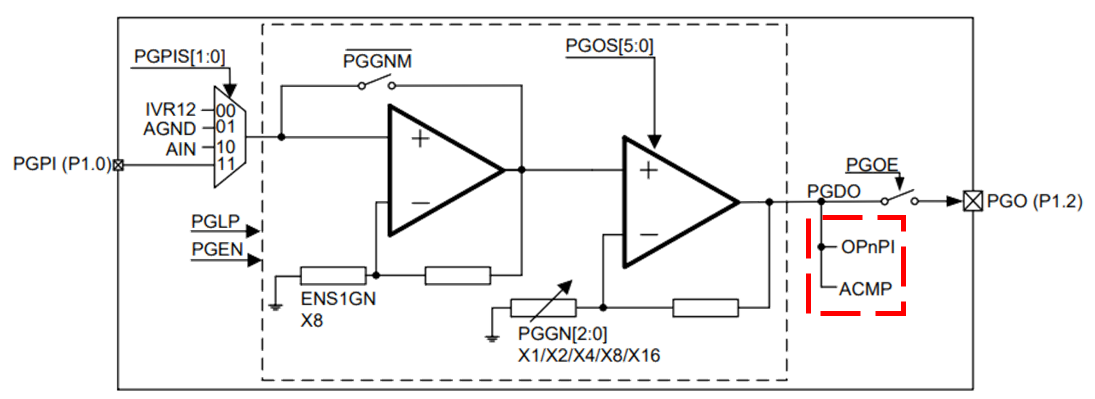

3. PGA可编程放大器 (Programmable Amplifier)
●可设置总放大倍数 1x, 2x, 4x, 8x, 16x, 32x, 64x,128x
●软件控制放大输入模拟信号
●输出可直接连接到ADC、ACMP或OPA
●支援2种电源模式,正常电源、低功耗模式
MG82F6P32主要应用:

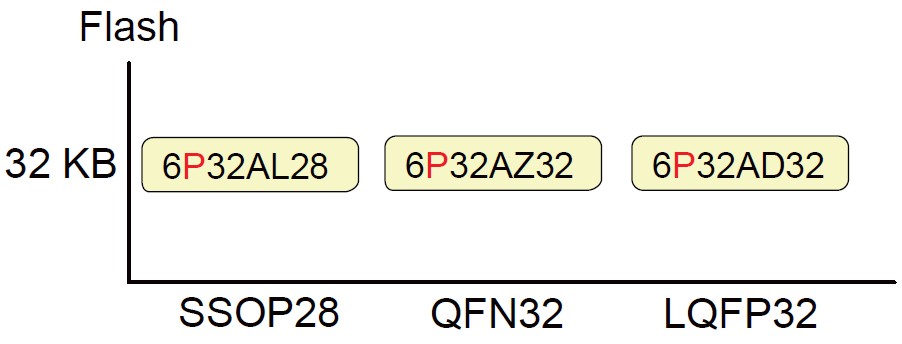

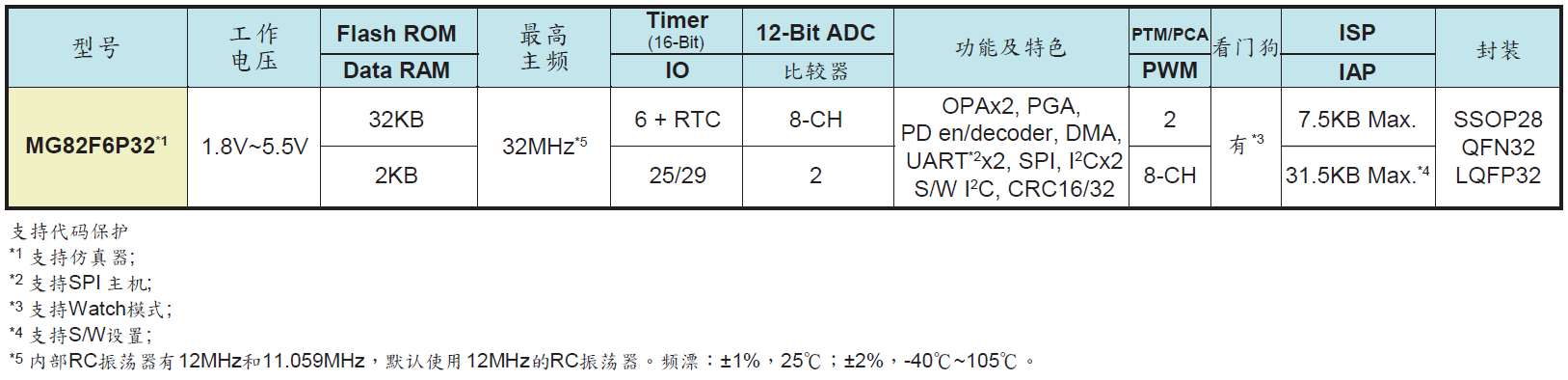

MG82F6P32系列规格:
若对MG82F6P32新品有兴趣或需进一步信息,可浏览笙泉科技官网:
https://www.megawin.com.tw/zh-CN/product/MG82F6P32
来源:megawin笙泉科技
