MCXA156系列新产品一睹为快！

cathy的头像
cathy -- 周五, 08/23/2024 - 15:31

全新的MCX A系列融合了恩智浦通用MCU的特点，适用更为广泛的通用应用，实现了低成本，低功耗，高安全性和高可靠性。MCXA153是MCX A系列的第一款产品，已于2024年1月份上市，为低成本入门MCU应用提供了丰富的功能和特性。

对于需要更大Flash/RAM内存、更多IO 数量和CAN FD 的应用，最新发布的MCX A146/A156系列是个更好的选择。A146/A156 系列与 A143/A53 共享许多相同的核心功能，保持软件兼容，但增加了闪存、内部 RAM ，封装选项和 CAN FD。

丰富选择，满足多种需求

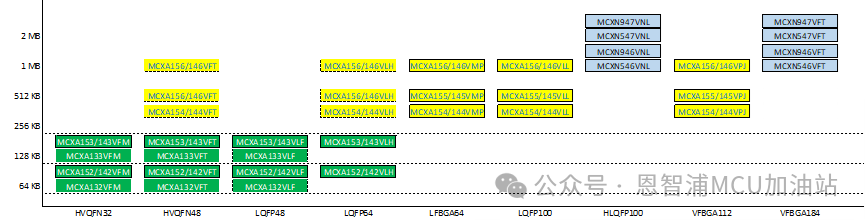

如下图所示，从Flash大小和封装两个维度，展示了MCXA系列丰富的料号选择。黄色的框中是最新发布的MCXA156系列，从图中可以看到，MCXA156系列提供了更大的Flash，更多的封装选项，包括VFBGA112，LFBGA64，LQFP100，LQFP64和HVQFN48。并且跟之前的MCXA153软件兼容，绝大部分引脚兼容。


MCXA156系列产品特性

下面通过对比已发布的MCXA153系列，来快速了解一下最新发布的MCXA156新增加的产品特性！蓝框部分是新发布的MCXA156系列，绿框中是已发布的MCXA153系列：

  • 内核平台内存特性


1. 它们都提供了最高96MHz的M33内核，而MCXA156 系列增加了浮点单元FPU，DSP扩展指令，另外DMA 通道数量从4增加到了8通道

2. 它们都使用相同的时钟模块，即支持1个外部8M到50MHz的晶振输入，内部FRO 192M，FRO 12M和FRO 16K用于低功耗模式

3. 在内存方面，MCXA156系列提供了多达1M字节的flash，128KB SRAM

  • 功能模块特性


1. 通信模块方面，MCXA156系列最大的变化是增加了CAN FD, 通过增加数据帧长度和提高数据传输速率，提升了CAN通信的效率和灵活性。另外将串口LPUART的数量从3提高到了5个，还增加了FlexIO模块，可以模拟多种类型的UART，I2C等通讯接口和摄像头/LCD显示器的并行驱动接口

2. MCXA156 系列还增强了电机控制相关的特性，提供了 2 FlexPWMs，2个正交解码器QDC，2个ADC，2个比较器和1个OPAMP预算放大器。这2个FlexPWMs可以提供6组互补的PWM输出，非常适合双电机控制应用场景

  • 封装选项和引脚数量



1. MCXA156系列增加了VFBGA112，LQFP100和LFBGA64的封装选项，同时还提供了跟MCXA153一样的LQFP64，HVQFN48封装

2. 在最大IO引脚数量方面，MCXA156系列的VFBGA112封装提供了最多 82个 IO引脚, LQFP100提供了81 个IO引脚，LQFP64提供了52个IO引脚, LFBGA64提供了50个 IO引脚，HVQFN48 提供了 41 个IO引脚

  • MCXA156系列开发环境生态

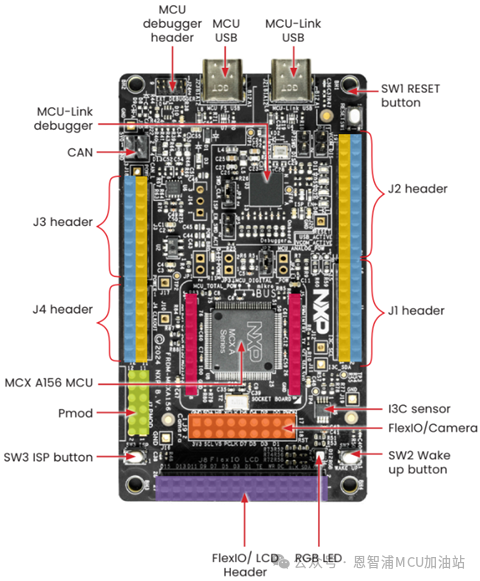

MCXA156系列提供了FRDM-MCXA156开发板，来帮助客户进行快速原型验证。同所有的FRDM开发板使用体验一样，FRDM-MCXA156集成了板载调试器MCU-Link，提供了工业级的Header引出MCXA156的所有IO引脚，客户可以结合官方提供的SDK软件，快速验证以下特性：

21. 使用板载CAN收发器，测试验证CAN 通信特性

2. 使用板载I3C传感器，测试验证I3C 通信特性

3. 测试全速USB特性

4. 插入电机控制的子卡，测试电机控制demo

5. 测试验证FlexIO 模拟的摄像头和LCD驱动接口

来源：恩智浦MCU加油站
