近期,芯海科技(股票代码:688595)32位通用MCU系列全新推出集成12位DAC的高性价比信号链MCU芯片CS32F061(简称F061)。这款MCU具备丰富的模拟特性,内置可编程逻辑单元,可简化硬件设计,是高精度数据处理及灵活信号链设计的嵌入式系统的理想选择,在电动工具、电源管理、工业控制及通信等领域拥有广泛应用前景。

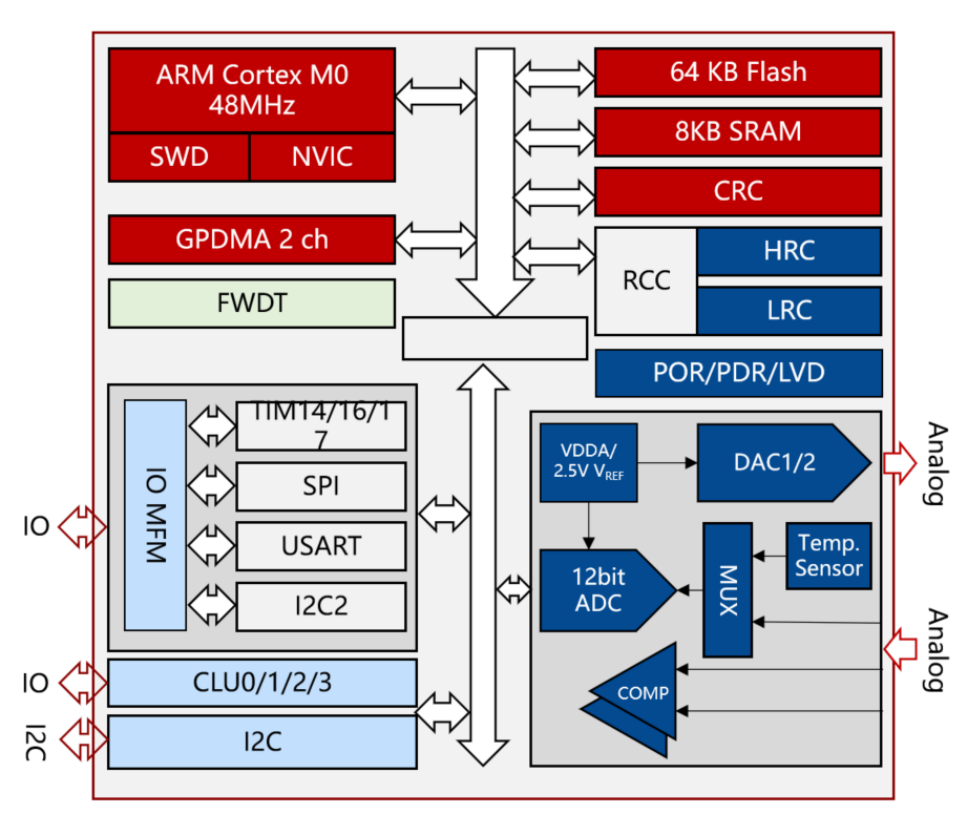

从芯片的基础性能来看,F061的核心处理器采用ARM Cortex-M0内核,主频高达48MHz,搭配64KB Flash和8KB SRAM,确保了高效的数据处理与存储能力。在通信接口方面,该芯片集成了2xI2C接口、1xUART接口和1xSPI接口,提供了多样化的通信方式,便于与其他设备或系统互联。此外,F061支持2.0V至5.5V的宽范围工作电压,以及-40℃至85℃的宽温工作范围,使其能够适应多种应用环境。
丰富的模拟特性 满足高精度需要

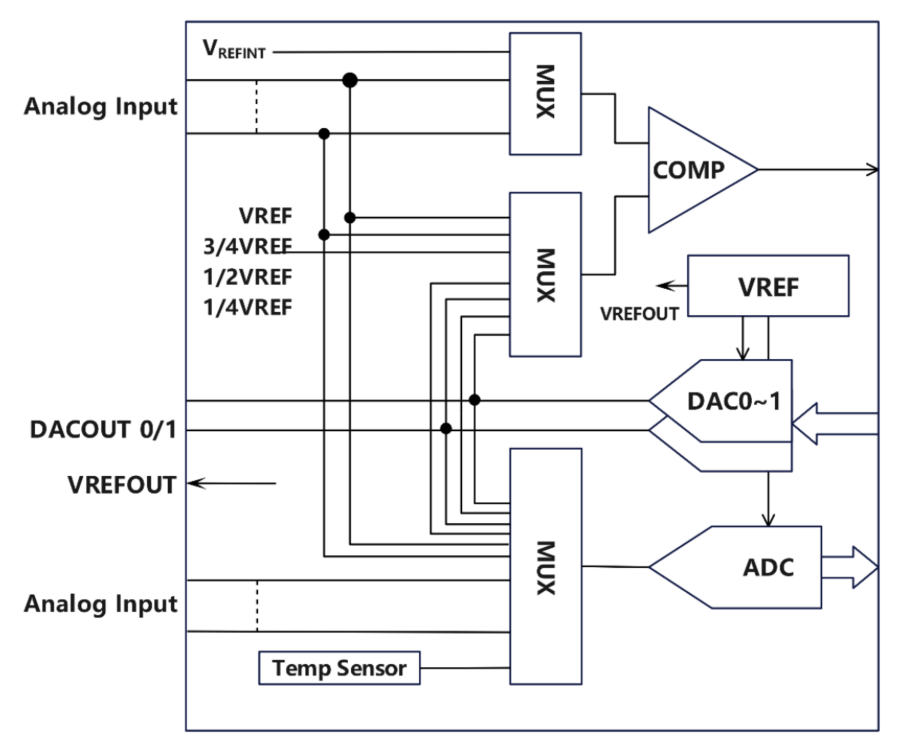

F061的模拟性能表现突出,集成了2.5V/1.2V低温漂参考电压和12位ADC,ADC最大支持23个输入通道,轻松应对多通道数据采集需求,能够满足对信号质量有严格要求的应用场景。
F061还集成了2个12位DAC,用于模拟信号输出、传感器信号激励等场景。还集成了温度传感器和模拟比较器,为信号处理提供更多的灵活性和可能性。
规格参数亮点:
★ 低温漂:芯片集成了1.2V/2.5V基准,用作ADC和DAC的参考电压,出厂精度±10mV,全温度范围温漂60ppm/℃,0~105℃范围内可以获得更好的性能。
★ 高精度:ADC和DAC均展现出卓越的精度,如ADC的积分非线性(INL)典型值为±1.2LSB,最大不超过±2.3LSB;DAC的微分非线性(DNL)典型值为±0.7LSB,最大为±1.3LSB。
内置可编程逻辑单元 显著提升系统响应速度

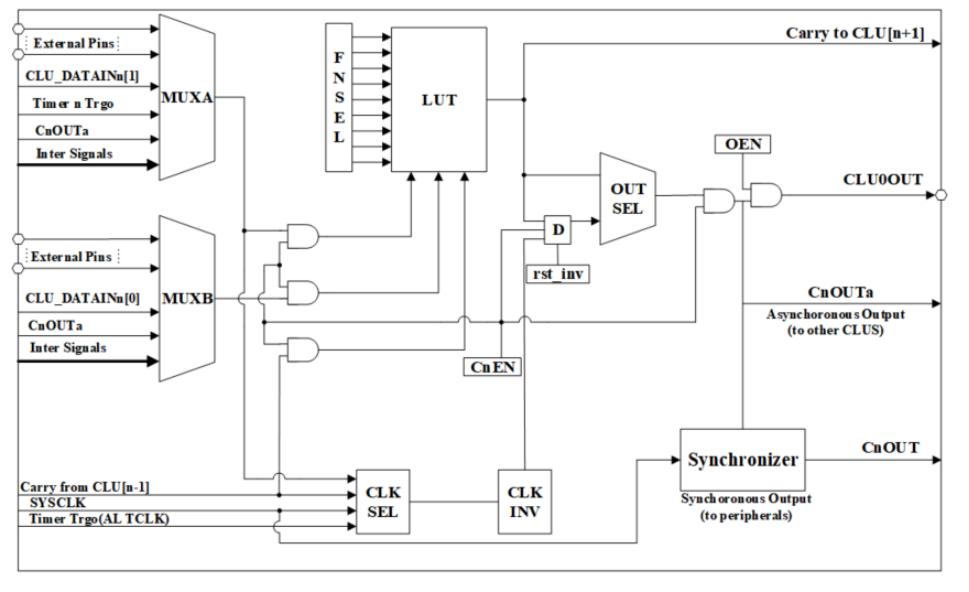

F061的数字电路设计同样具备强大应用潜力。得益于芯片内置的4个可编程逻辑单元(CLU),能够在内核不参与的情况下,实现外部信号的快速处理,譬如曼彻斯特编码、BMC编解码等,从而显著提升系统响应速度。
采用多功能引脚复用(MFM) 简化PCB硬件设计
除了强大的模拟和数字功能外,F061还通过“多功能引脚复用(MFM)”,数字功能可以复用至任意引脚,显著简化了客户PCB硬件设计,提高了设计的复用性和可维护性。
MFM技术赋予F061的数字功能引脚极高的灵活性,允许它们在规则范围内被配置为任意引脚,覆盖通信、时钟、控制等多个方面。这一特性有效降低了硬件设计的复杂度,使得客户工程师能够根据实际需求,更加轻松地完成设计,从而降低设计难度并节省时间成本。

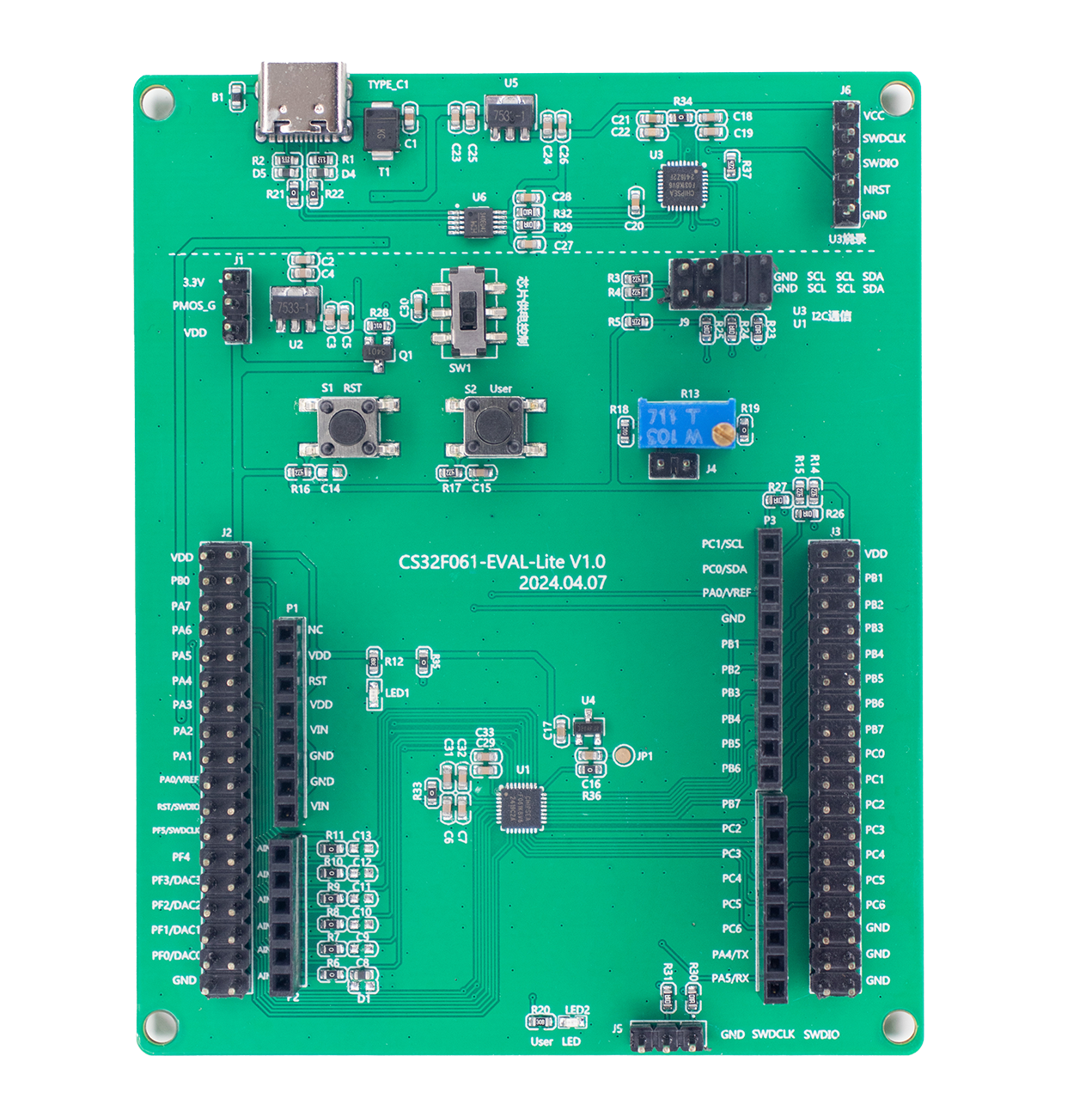

为了便于用户快速评估,F061同步提供评估板(CS32F061-EVAL-Lite)和Demo Code。
总而言之,F061凭藉其强大的基础能力,丰富的模拟与数字功能,灵活的引脚配置以及高性价比,成为嵌入式系统设计中的优选方案。无论是需要高精度信号链处理的应用,还是追求系统灵活性与成本效益的项目,CS32F061都能提供出色的性能与支持。期待这款新品的推出,能够为嵌入式系统市场带来新的活力和机遇。点击此处链接:https://www.chipsea.com/product/details/?id=2326 可跳转相关产品资料下载链接
来源:芯海科技
