基于低功耗、低成本RA0E1 MCU的4款解决方案介绍

cathy 发布于：周一, 07/08/2024 - 16:14 ，关键词：

RA0E1产品组是瑞萨RA家族入门级简易MCU，具有出色的成本效益和超低功耗特性。它集成Arm® Cortex®-M23内核，内置高达64KB的闪存，具有1.6V到5.5V的宽工作电压范围，可提供高达32MHz的CPU性能。

RA0系列非常适合成本敏感型以及需要电池供电的应用，如低功耗、低成本的消费电子产品、小家电系统控制、工业系统控制和楼宇自动化。今天将为您介绍4款基于RA0E1的解决方案：家用水泵、浴室异味检测器、公共建筑暖通空调环境监测模块、门禁系统中的体温测量。

RA0E1产品优势

超低的功耗操作：

工作电流为2.7mA/32MHz
待机电流低至200 nA
并具有小于1.6微秒的快速唤醒能力

超低成本：

更高的集成度和经过优化的外围设备，专为入门级、低成本应用开发。

易于使用：

瑞萨MCU家族统一的开发平台，包括免费使用一流的HAL驱动程序代码。其在瑞萨MCU之间可以直接移植。价格更低的快速原型评估板。

RA0E1框图

RA0E1主要功能

32 MHz Arm Cortex-M23内核
高达64KB闪存和12KB SRAM
1.6V至5.5V的宽电压范围
±1%高精度、高速片上振荡器
可选16引脚和32引脚LQFP及BGA封装

更多RA0E1信息请访问：

RA0E1

https://www.renesas.cn/cn/zh/products/microcontrollers-microprocessors/ra-cortex-m-mcus/ra0e1-32mhz-arm-cortex-m23-entry-level-ultra-low-power-general-purpose-microcontroller

下面为大家介绍4款RA0E1解决方案

01、家用水泵

该家用水泵参考设计包含低功耗RA0E1微控制器（MCU）、光电耦合器、比较器及栅极驱动器。比较器可以比较并放大来自水位传感器的信号数据。光电耦合器和栅极驱动器能够防止高电压对系统造成影响。可接受来自电机的信号并对电机进行高效率的控制。

系统框图

系统优势

RA0E1提供低功耗、低成本、低噪音水泵方案
瑞萨电子的光电耦合器和栅极驱动器与逆变器相结合，带来高效率
该系统可以提供紧凑、高效且环保的解决方案

了解此解决方案的更多信息，请访问：

https://www.renesas.cn/cn/zh/applications/industrial/appliances/household-water-pump

02、浴室异味检测器

RA0E1与瑞萨电子的ZMOD4410空气质量传感器、HS3003温湿度传感的组合使用户能够对浴室中的气体进行检测。异味水平、温度和湿度值可以通过使用蓝牙®模块的便携式设备进行监测。传感器板上的所有电源由ISL9001A高性能LDO和单节锂离子电池提供。

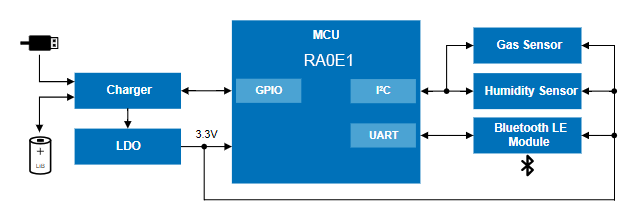

系统框图

系统优势

低功耗RA0E1 MCU 和蓝牙（LE）模块通过低功耗蓝牙控制系统和无线通信
包括一个高性能/高输入电压充电器和低输入电压/高PSRR LDO，适用于集成解决方案
ZMOD4410气体传感器模块是一个软件可配置的平台，适用于室内空气质量检测应用

了解此解决方案的更多信息，请访问：

https://www.renesas.cn/cn/zh/applications/industrial/appliances/bathroom-odor-detector

03、公共建筑暖通空调环境监测模块

瑞萨电子暖通空调环境监测模块专为监控公共建筑（PBAQ）的空气质量而设计。低功耗RA0E1微控制器（MCU）与室内空气质量传感器、湿度/温度传感器及风速传感器等组合，测量空气和声音状况，并通过多种通信设备（包括 LTE、Wi-Fi 和低功耗蓝牙®）有效地传输收集到的信息。

系统框图

系统优势

RA0E1 MCU出色的低功耗特性，通过与其他低功耗设备（传感器、通信和电源系统）的组合，可以最大限度地延长电池寿命
使用高性能高精度传感器测量空气状况：

室内空气质量传感器

湿度和温度传感器

风速传感器

高精度声音和噪声测量功能

了解此解决方案的更多信息，请访问：

https://www.renesas.cn/cn/zh/applications/industrial/building-automation/hvac-environment-monitor-module-public-buildings

04、门禁系统中的体温测量

低功耗RA0E1 MCU与TOF接近传感器、温度传感模块等组成体温测量系统。该系统是一种测量身体热量的健康安全的方法。与普通的红外线非接触式温度计相比，它们的测量距离更长（>50cm）。该解决方案的用户可以准确且快速地测量体温，并且能够轻松地将其集成到访问控制系统中。该系统集成了ToF（time of flight）接近传感器，可同时进行精确的人体距离测量。该参考设计配备了高性能LDO，提供了可靠的电源系统。
