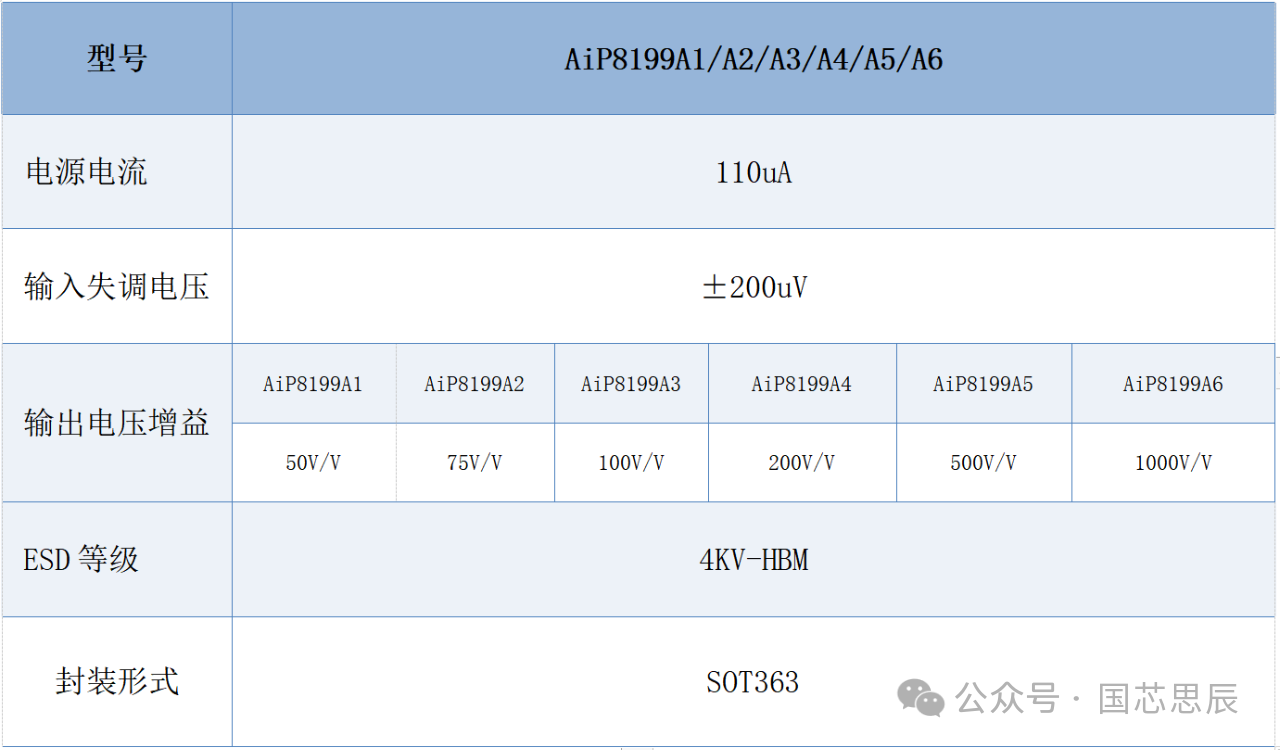

基于MCU、显示驱动、充电管理、电流检测的电子烟整体解决方案

cathy 发布于：周四, 06/27/2024 - 17:00 ，关键词：

随着消费市场需求不断演变，用户开始追求更多可能性：比如想知道设备还剩多少电量和烟油，想避免干烧的吸入口感和低电量的意外，应该如何获取这些信息？所以带LED显示的电子烟应运而生。

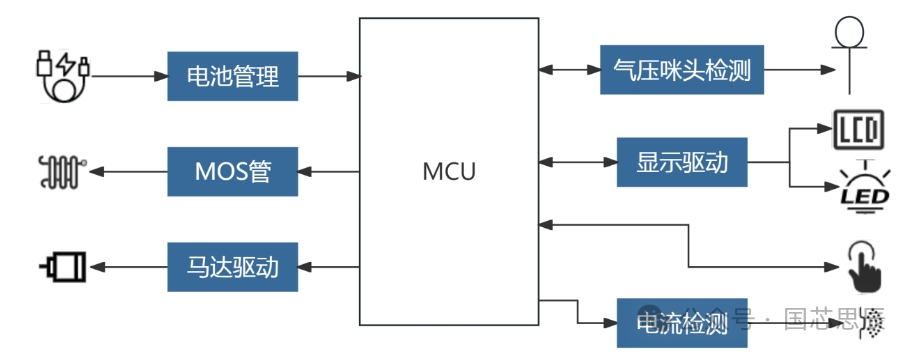

电子烟是由微控制器（MCU）、超声波雾化发生器、显示驱动、充电管理IC、锂离子电池、发热棒等器件构成，其主要原理是当有气流（吸气或呼气）穿过咪头，咪头即产生模拟信号。咪头的模拟信号到达一定程度引起中断，唤醒MCU，随即驱动MOS，加热发热丝喷放烟雾，并且点亮 LED。当MCU监测到模拟信号减弱或者消失，停止驱动MOS和LED。

产品应用MCU

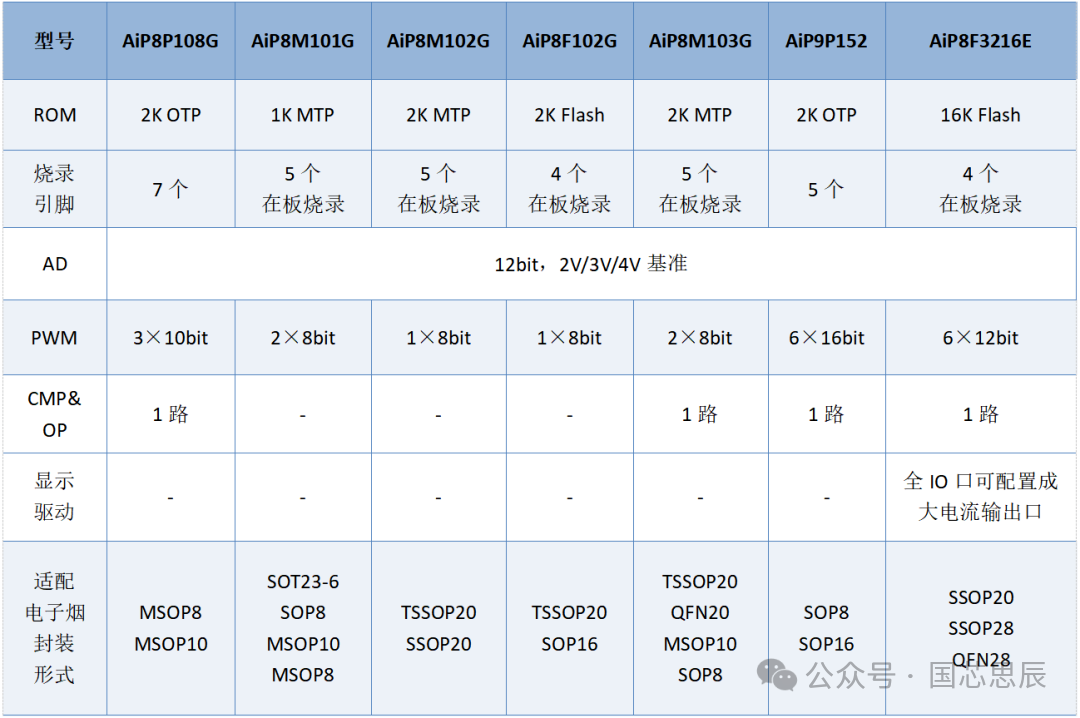

MCU是电子烟方案电路的重要组成之一。MCU作为核心控制单元，负责整个系统的协调和控制，实现对电子烟的功率调整、模式切换、温度控制等功能，起到短路保护、过吸保护等作用。以下MCU选型可以满足电子烟小体积的需求和不同的PCB布线设计。

产品应用显示驱动

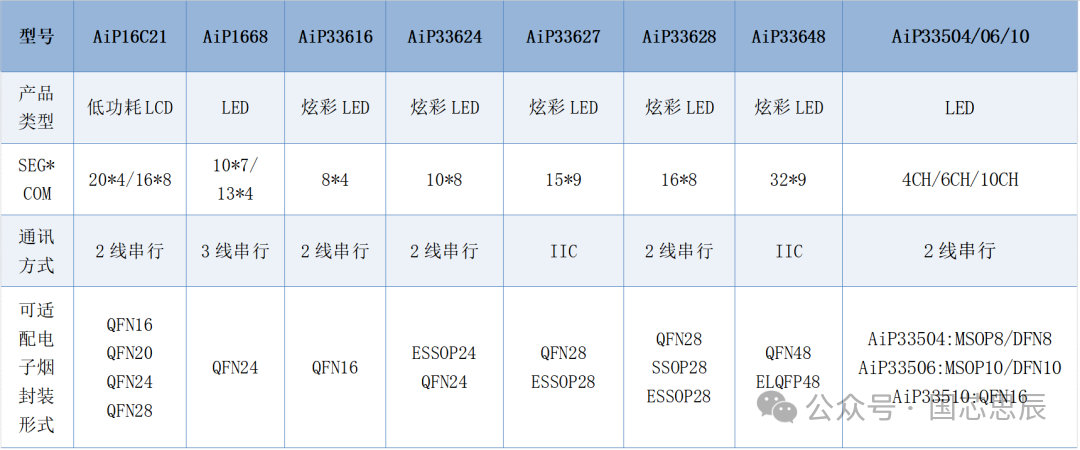

实时的设备信息显示可以满足客户对产品外观和品质感的需求，例如剩余电量显示，剩余油量显示及各种定制化LOGO显示，国芯思辰在电子烟方案中可提供多款显示驱动芯片，具体如下：

产品应用充电管理

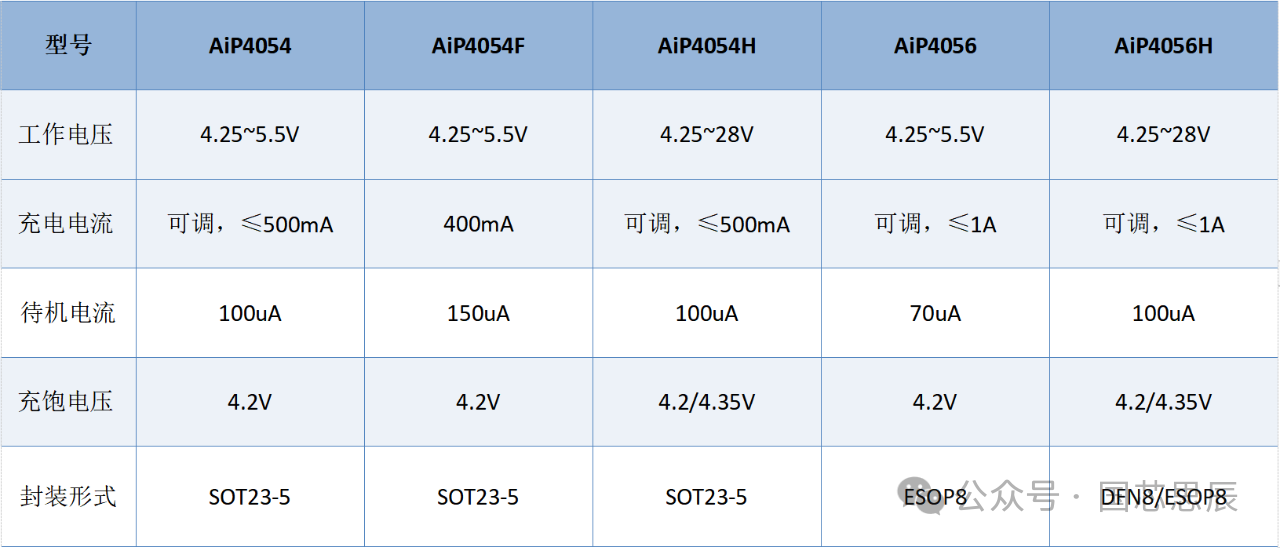

锂电池是电子烟的能量来源，充电一次，一般可连续使用1个小时或更长时间，它有严格的安全方面的要求。中微爱芯AiP405X系列可用于电子烟锂电池充电，采用涓流/恒流/恒压充电方式，具有低功耗模式和过温保护功能。其中指示引脚可连接LED灯进行充电指示，AiP405X外围电路简单，封装体积小，适用于电子烟等对PCB面积有要求的场合，能够有效地节省布板面积。
