本方案是基于国产高性能MCU HPM6880,并搭载了国产GUI组件AWTK,开发的10.25寸高清全液晶仪表。实现了三个界面:2.5D指针仪表表盘、科技版异形进度条表盘、IACC自动驾驶表盘。屏幕选用了当前车用液晶仪表的最大分辨率1920×720,并保证60fps实时刷新。支持2.5D图形绘制,硬件JPG编解码。同时使用RTOS系统满足开机速度和运行过程中实时性的要求。

基于AWTK的方案在汽车行业多个头部品牌都有落地量产经验,在其他多个领域也有大量落地量产经验,如电梯外护板、电单车码表、智能家居中控屏、农机中控、电子手表、扫地机器人、3D打印显示屏、86盒子、商用车仪表、乘用车仪表和电动消防泵监控器等。

演示视频

立功科技,赞2

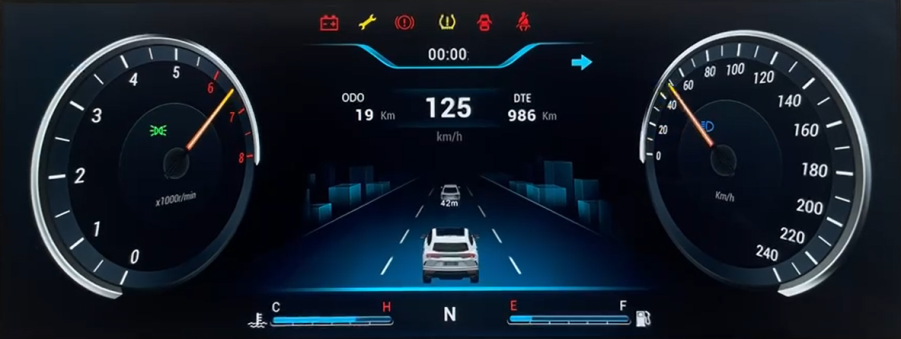

实物图


图1

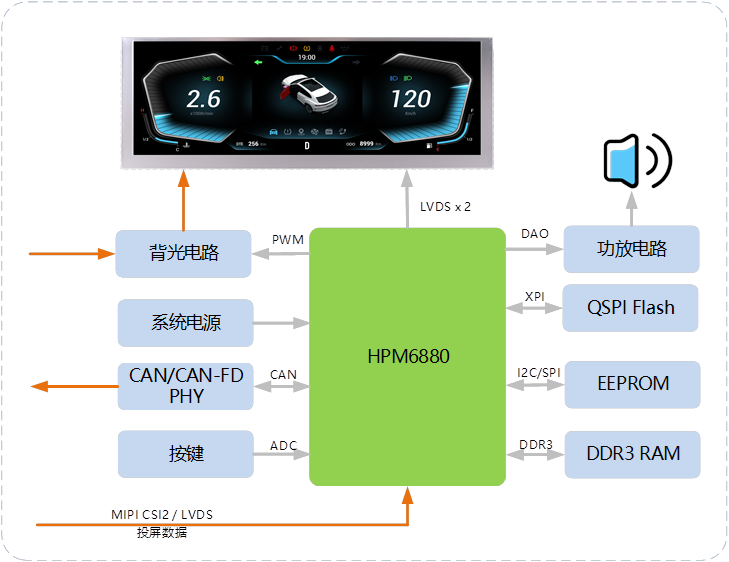

方案框图


图2

方案特性

  • 上电100ms内响应第一个CAN帧,200ms内显示第一屏内容;

  • 支持1920×720分辨率,屏幕60fps动态刷新;

  • 支持素材和程序分离,实现快速更新升级;

  • 接入硬件GPU,支持2.5D图形变换;

  • 支持硬件JPG编解码器编解码JPG图片;

  • 丰富的GUI控件,简单的拖拽放置即可实现实时车道等动画效果。

AWTK简介

AWTK全称为Toolkit AnyWhere,是ZLG倾心打造的一套基于C语言开发的GUI框架。旨在为用户提供一个功能强大、高效可靠、简单易用、可轻松做出炫酷效果的GUI引擎,支持跨平台同步开发,一次编程,到处编译,跨平台使用。

AWTK作为一个开源软件在github和gitee上托管,它使用LGPL2.1开源协议,用户可以自由免费地导入自己的产品中使用。


图3

同时AWTK提供完全免费的上位机拖拽开发工具,集成界面设计、工程管理、字体裁剪、运行模拟器等功能。客户完全可以在上位机实现所有的界面设计工作。得益于AWTK灵活的扩展能力,用户还可以结合自身产品的共性,设计自己的自定义控件导入上位机中使用。


图4

来源:立功科技
