基于中微爱芯MCU AiP8F7232的锂电角磨机方案

cathy的头像
cathy 发布于:周五, 06/07/2024 - 09:46 ,关键词:

角磨机又称研磨机,主要用于对材料进行角磨和抛光,以获得平滑效果。角磨机可分为锂电角磨机和传统插电式角磨机,锂电角磨机相比插电式角磨机更加便携灵活,无需外接电源可在室内室外随心使用,其操作简单,噪声小,深受广大使用者喜爱。

01、锂电角磨机整体解决方案

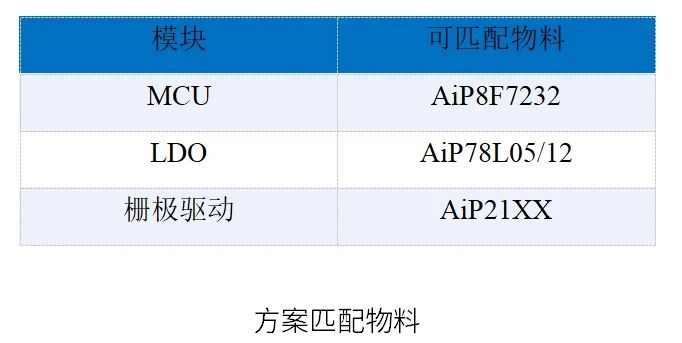

中微爱芯锂电角磨机外观精美,操作简单。该方案基于中微爱芯AiP8F7232进行开发,该款MCU内置8KB快速程序区,主频最高可达64MHz,程序执行速度快,可实现电机更高转速。

方案特点

  • 工作电压:14-21V

  • 最大工作电流:50A

  • 控制方式:无感方波

  • 保护功能:过流保护、欠/过压保护、MOS温度保护、堵转保护等

  • 显示功能:支持电量档位显示

  • 掉电记忆:支持档位掉电记忆

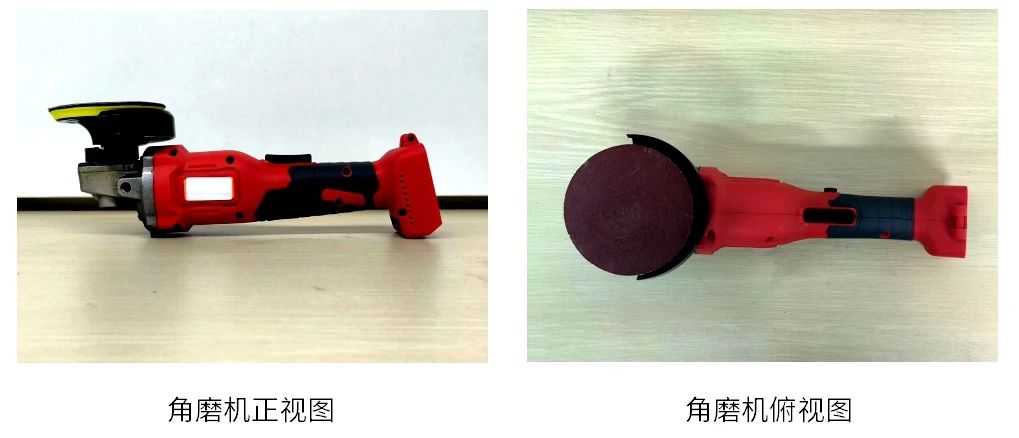

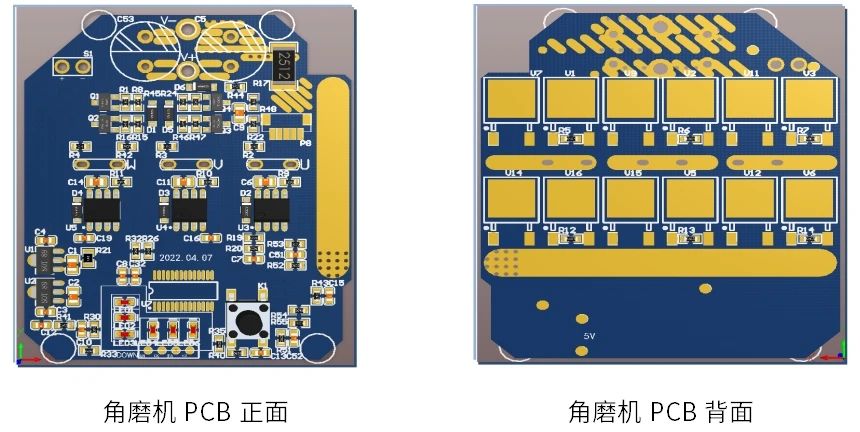

方案实物/PCB



芯片资源

AiP8F7232是一款增强型8051内核微控制器,内置32KB FLASH 、256B IRAM、1KB XRAM、内部集成SPI、UART0、I2C、OP、CMP等外设。

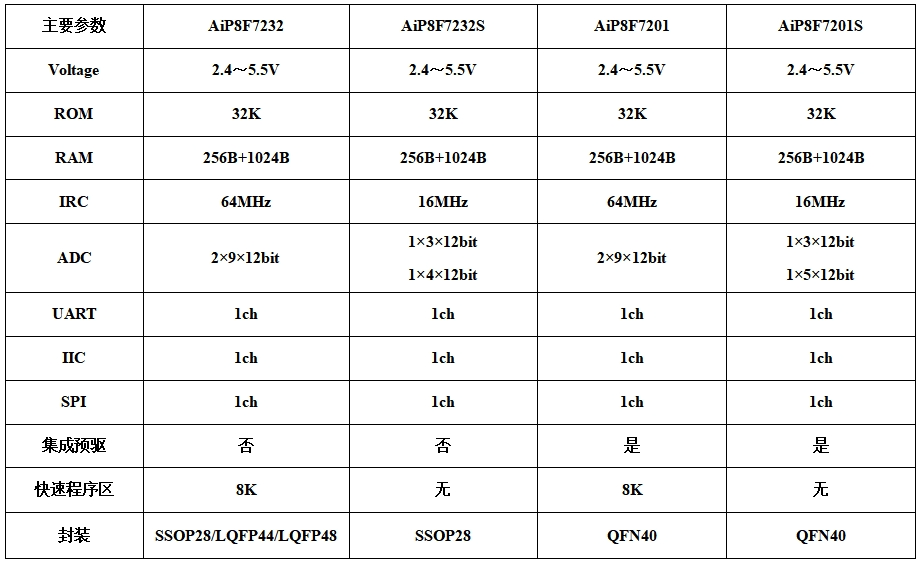

适用锂电角磨机方案的MCU:

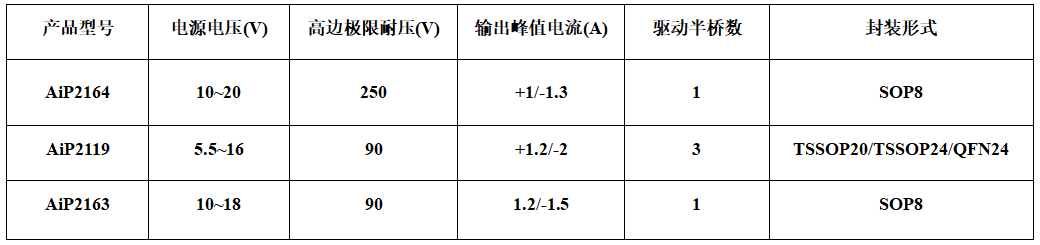

适用锂电角磨机方案的栅驱动器:

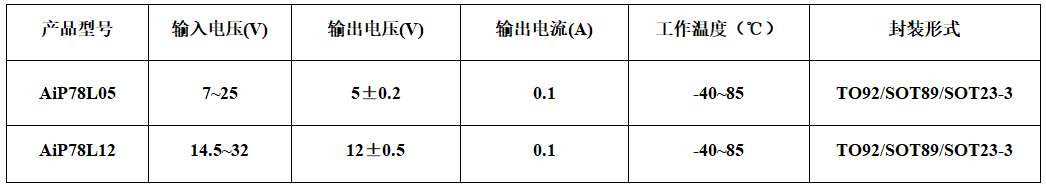

适用锂电角磨机方案的LDO:


来源:无锡中微爱芯电子有限公司
