基于中微爱芯AiP8F50XX触摸MCU的加湿器方案

室内湿度过低时,干燥的空气容易夺走人体的水分,使皮肤干燥、鼻腔粘膜受到刺激,诱发呼吸系统病症。因此我们迫切需要一个优秀的加湿器方案,来帮助大家对抗干燥,创造一个湿润宜人的生活环境。传统的加湿器大多采用的是自激雾化方案,这种方案雾化效率低,且检水电路复杂,MOS管发热严重,为了解决这些痛点,中微爱芯推出了高性能他激式加湿器方案。该方案搭载了AiP8F50XX系列触摸MCU,配备独立高精度PFG模块,可实现高精度自动追频,有效简化外围电路设计。此外,方案还提供电流和触摸等多种检水方式并辅以图形开发界面,方便快速导入量产。


01、方案特性

  • 提供8K/16K ROM空间芯片给客户选择,内置独立PFG、TOUCH模块

  • PFG模块支持4档位大电流(最大190mA)输出,可节省MOS管图腾柱驱动电路

  • 中心频率可选1.7M/2.4M/3.0M/3.3M

  • 软件自动追频功能,具有1024级微调功能,精度可达2‰

  • 雾化效率高,出雾量一致性好,恒功率输出,MOS管不发烫

  • 提供雾化片检水及触摸检水方案,可靠性高,外围电路简单

  • 内置8路PWM模块,满足RGB彩灯和蜂鸣器等驱动要求

  • 触摸模块自动展频功能,降低EMI难度

  • 提供多样化的加湿器解决方案,可视化的开发调试平台,极大提高开发效率

02、软硬件优势

1)提供完备的加湿器软件库,用户可快速进行加湿器方案开发,参数简单,方便调节。

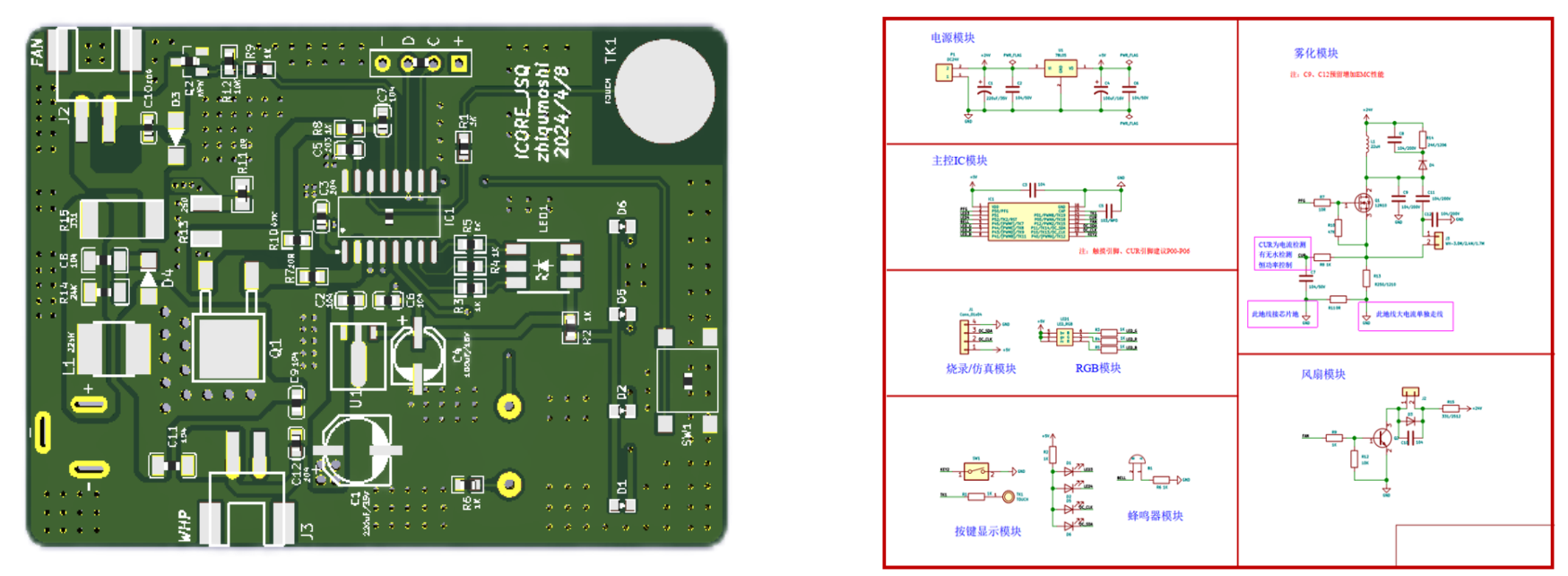

2)提供多种硬件PCB设计,用户可在此基础上进行二次开发。

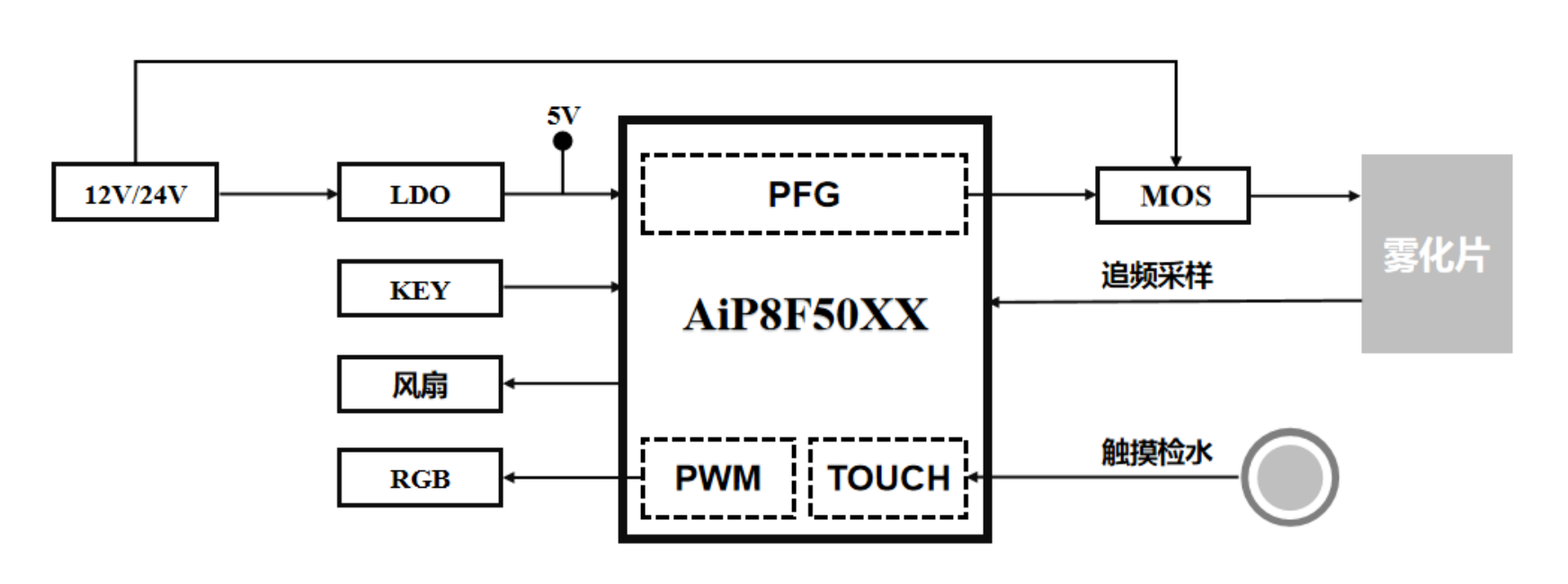

03、方案框图

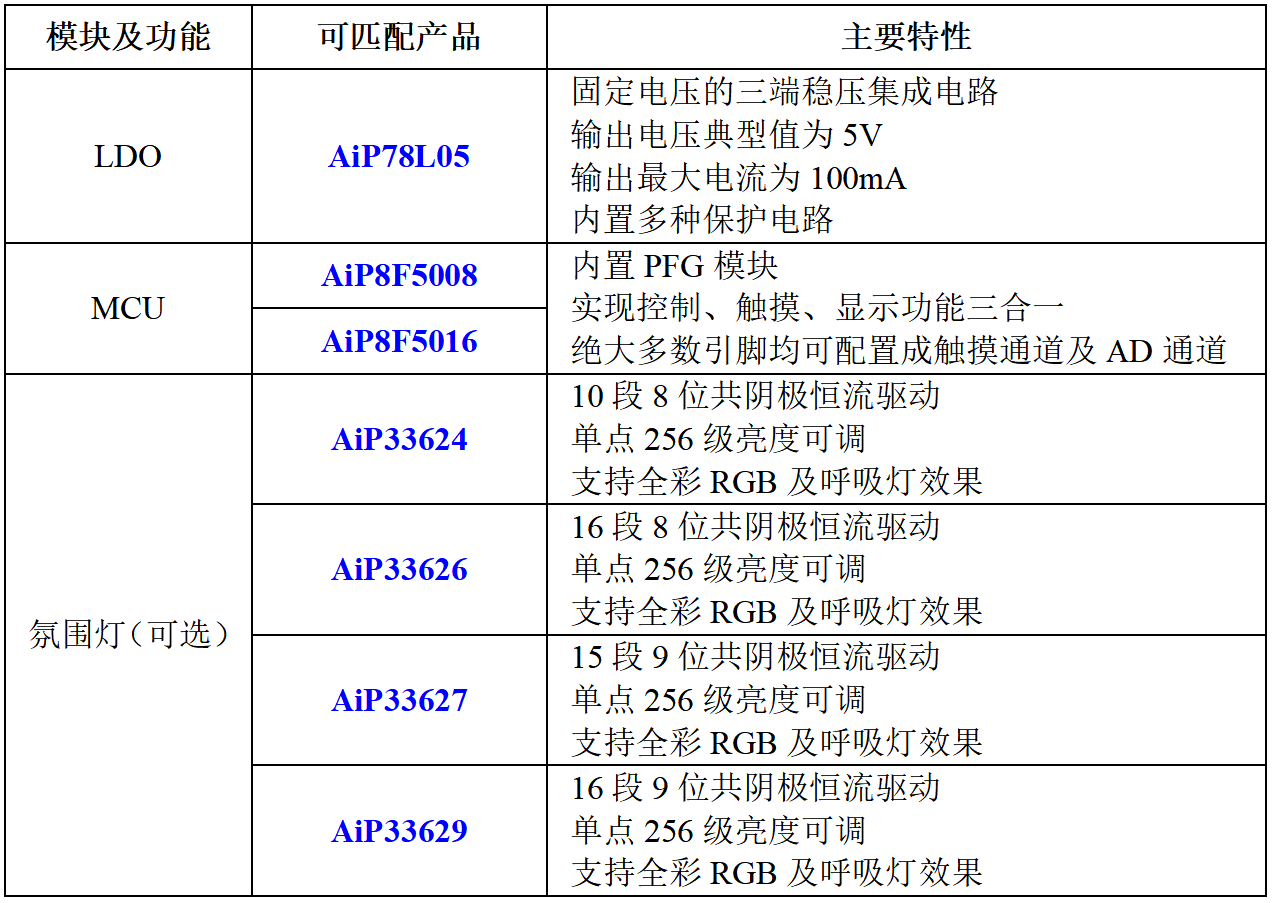

04、匹配物料

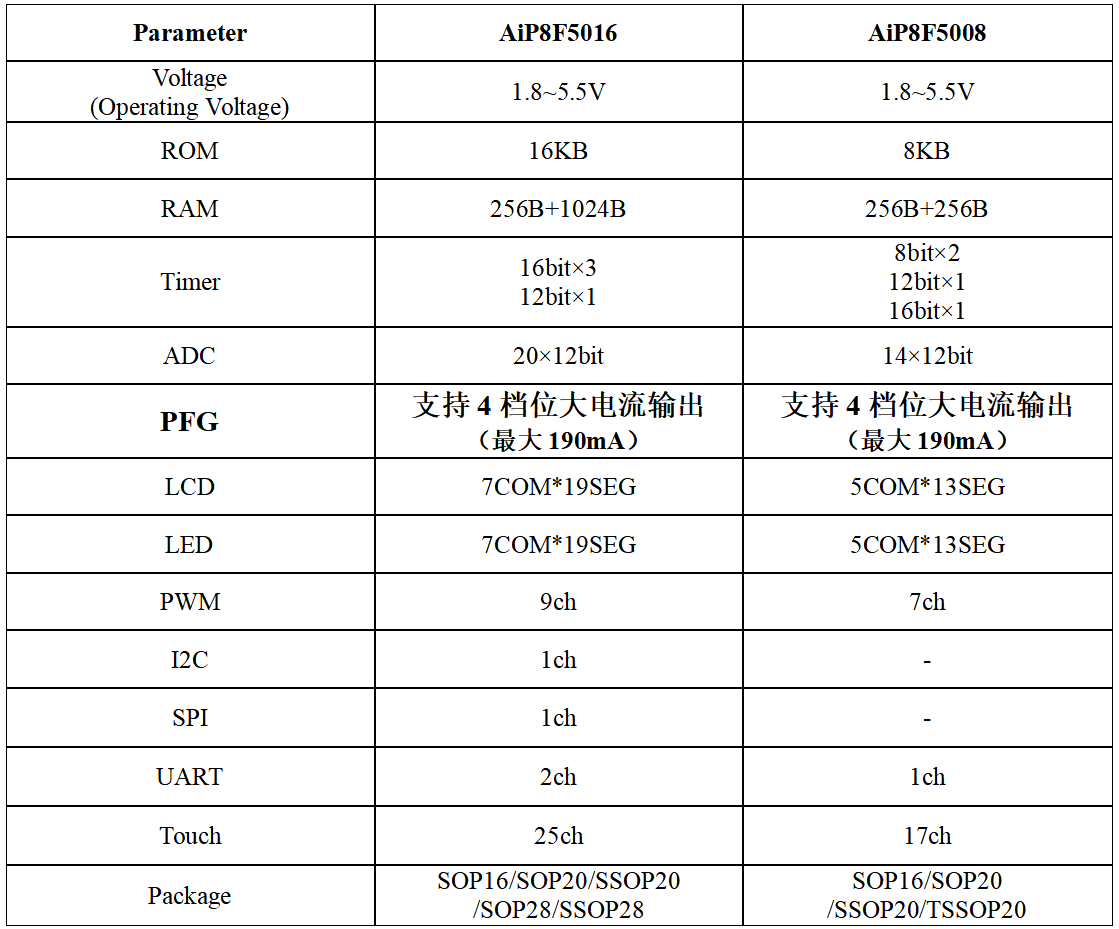

05、MCU资源


中微爱芯提供多样化的加湿器解决方案,且支持硬件PCB基础上的二次开发,配备可视化的开发调试平台,最大程度减小客户开发时间,提高开发效率。想要了解更多相关信息,请咨询我司销售工程师或代理商。

来源:无锡中微爱芯电子有限公司
