STM32H5系列上新： 256/512 KB闪存新产品兼具高性能和成本优势

cathy的头像
cathy 发布于：周五, 05/24/2024 - 09:38 ，关键词：
STM32H5系列最近上新，推出STM32H523和STM32H533两款新品，它们是首款具有256 KB或512 KB双存储区闪存（取决于型号）和272 KB RAM的STM32H5器件。之前已经上市的旗舰STM32H5系列配备的闪存容量高达1024 KB或2048 KB。因此，这款256/512KB闪存新品特别适合对成本更敏感、不需要额外内存但仍需要128 KB以上闪存（如STM32H503所配备的）的应用场景。ST还将继续拓展STM32H5产品组合，帮助客户找到最具成本效益的产品配置。

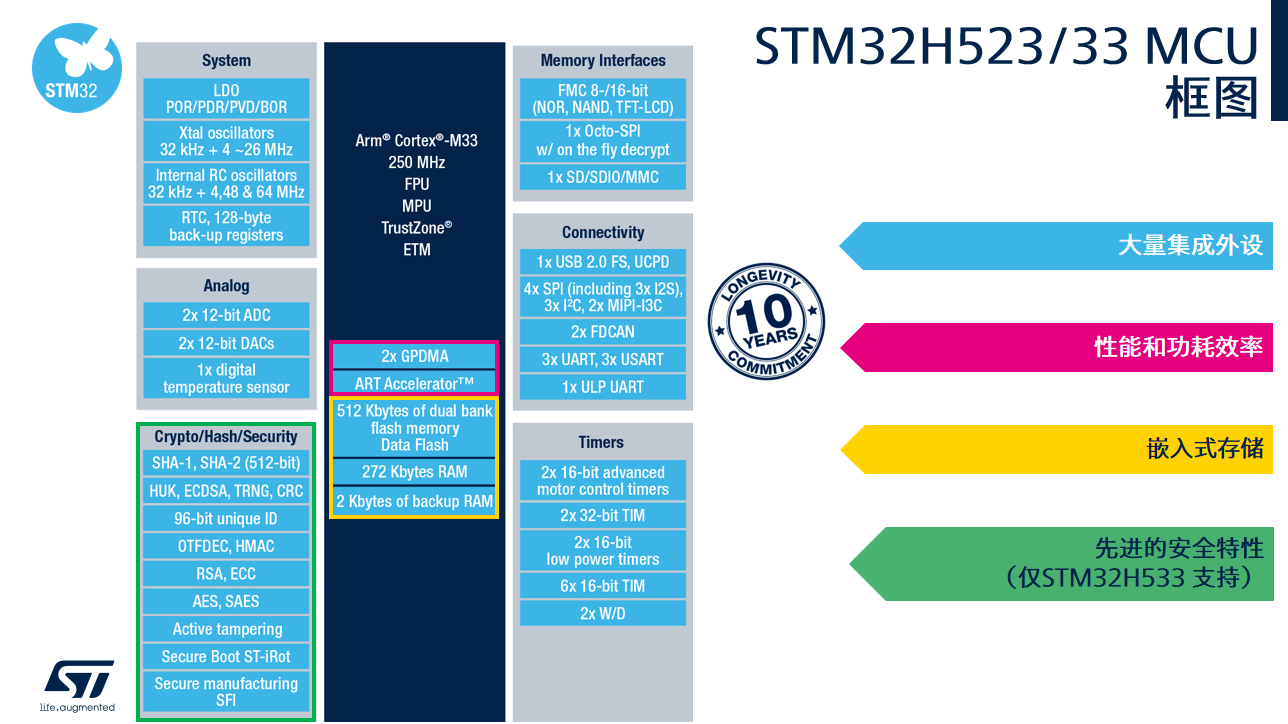

STM32H523/533两款新品包括两个I3C接口、一个带PD的USB全速控制器和一个SDMMC接口；STM32H533还支持ST- iRoT；可提供多种封装形式：32/48/68-pin QFN，25/39/80-pin WLCSP，48/64/100/144/176-pin LQFP，100/144/169/176-pin UFBGA，选择自由度很高。

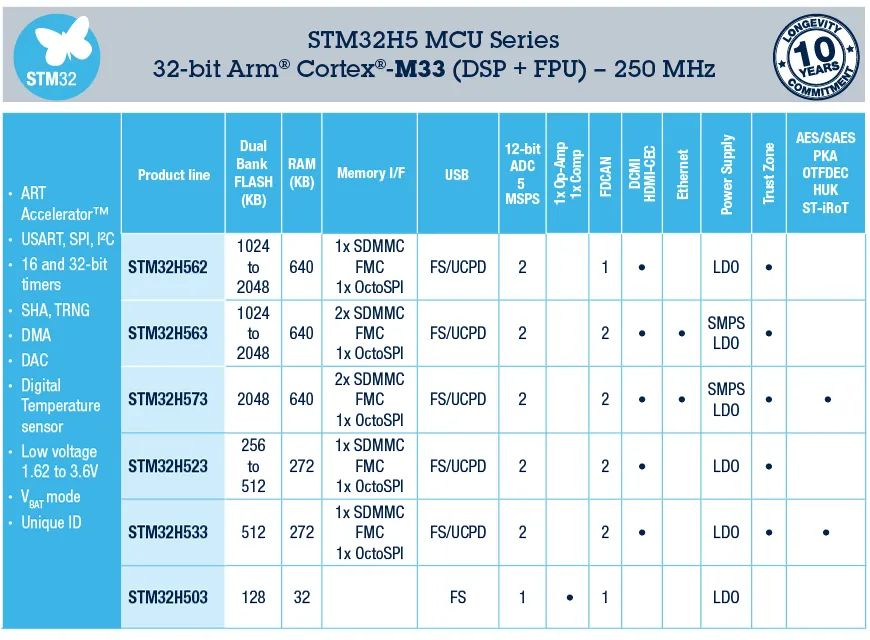

▲ 图示：STM32H5 产品系列

此外，相应的开发板 NUCLEO-H533RE也将推出，以帮助开发人员评估芯片性能并进行产品原型开发。

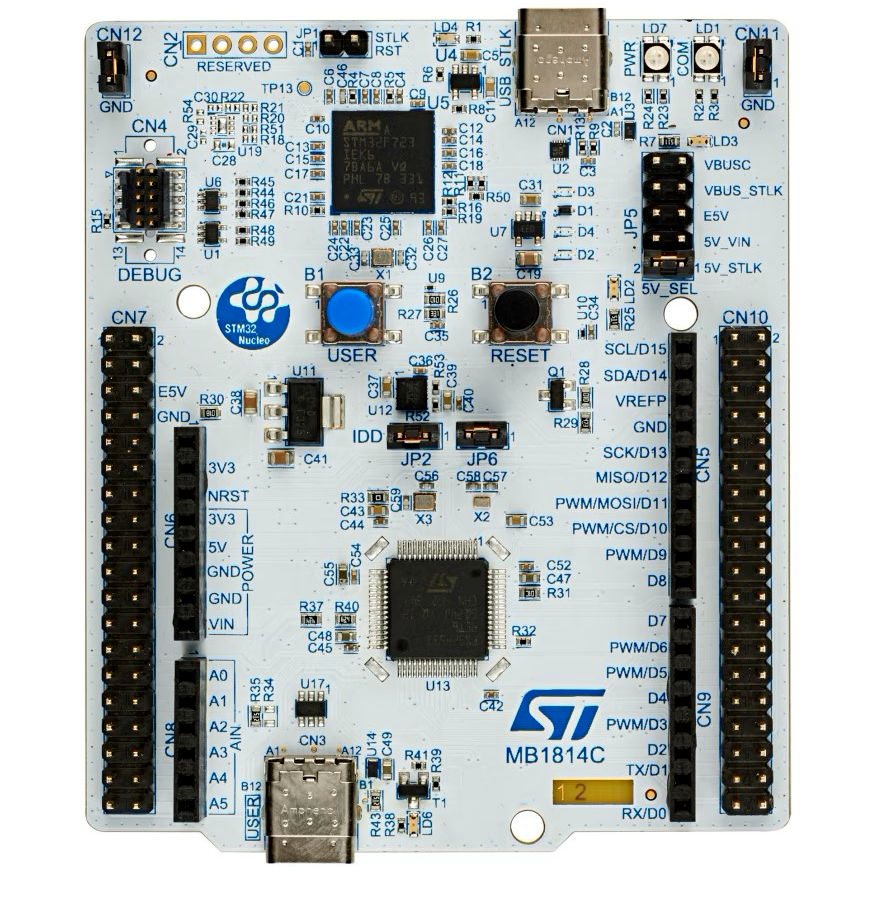

▲ 图示：NUCLEO-H533RE开发板

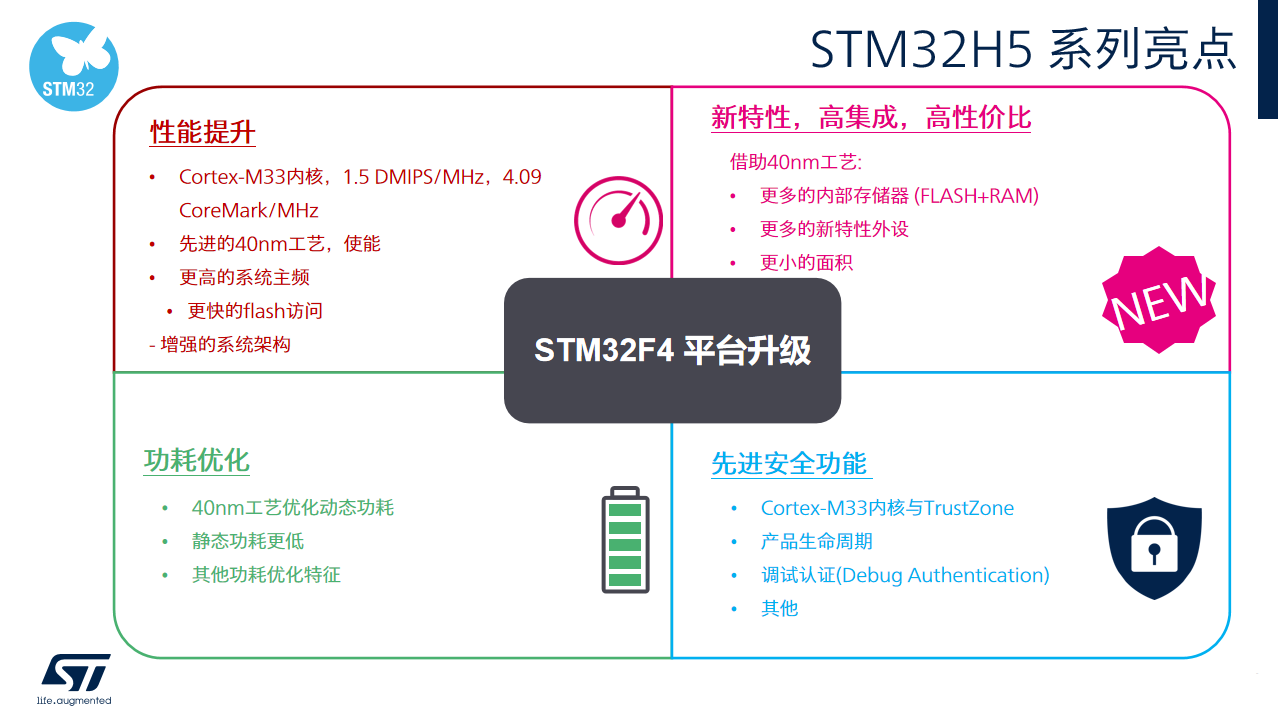

高性能STM32H5：实现优化成本和提升性能的平衡
作为STM32F4的升级版，STM32H5采用强大的Cortex-M33内核，主频为250 MHz，CoreMark跑分高达1023。它内置2 MB双存储区闪存和640 KB RAM，包含CORDIC和FMAC加速器。STM32H5是首款内置硬件ST iROT的MCU产品，符合SESIP3和PSA 3级认证，完美实现优化成本和提升性能的平衡。


STM32H5系列可简化更注重安全性的工业应用设计，适用的应用场景包括：智能家居，如空调系统、冰箱、报警系统；工厂自动化，如PLC、电机控制、工业泵；智能城市的通信网关、灯光控制、能量转换；以及键盘、跟踪装置、医疗配件等消费类应用。
构建灵活且具有前瞻性的架构
STM32H5是首款包含I3C（改进型内部集成电路）接口的STM32器件，总线速度大大提升。随着嵌入式系统处理传感器数据越来越多，这一点越来越重要。I3C频率为12.5MHz，速度约是I2C的12倍。这项新技术还支持动态地址，使MCU能同时与更多设备通话，从而减少引脚占用。STM32H5还集成了CAN-FD、HDMI-CEC和USB-C电源传输等许多常用接口。


STM32H5包括两个12位ADC和DAC，满足需要快速数据采集或多个接口的应用需求；还集成了很多计时器，包括两个用于电机控制应用的16位高级计时器。STM32H5的双存储区Flash无需关闭系统即可实现OTA，这在工业应用中是必不可少的。总的来说，STM32H5整个体系结构在灵活性和前瞻性方面达到了理想的平衡。

与STM32其他MCU系列一样，该系列产品同样兼具高可靠性和高效率，可在125°C条件下工作，以满足工业应用的需求。此外，ST还为部分STM32H5器件配备了灵活的电源模式开关模式电源选项（SMPS），可实现更高能效，停止模式下（启用所有I/O）仅消耗46µA。这意味着STM32H5可以使用更便宜的封装形式，在降本增效方面给予用户更多支持。

安全功能可扩展

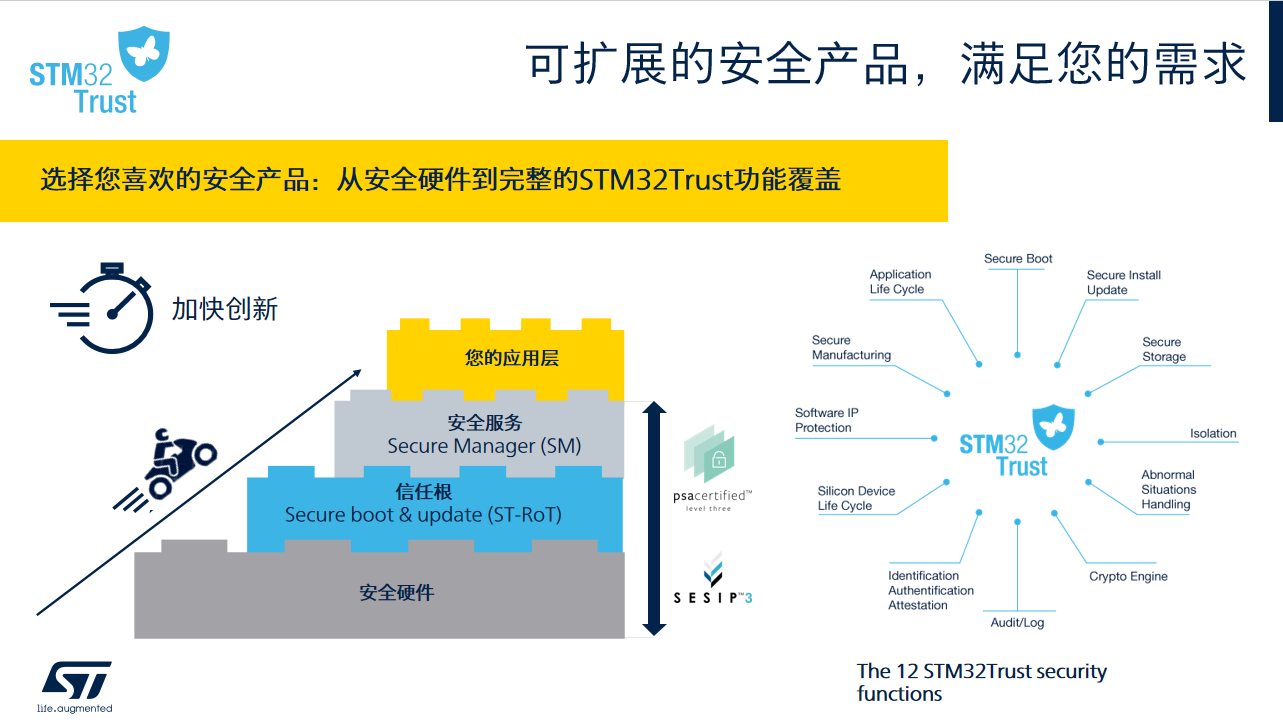

STM32系列对嵌入式系统的安全功能开发非常重视。STM32Trust作为STM32全系列产品的安全框架，可为开发者提供12项安全功能。STM32H5产品系列符合SESIP 3级认证标准，能够有效保护系统免受物理和远程攻击；还增加了四个关键的安全功能，这也是STM32H5的安全功能亮点：

■ STM32H5内置了硬件信任根ST iROT，采用两阶段启动加载信任根（iRoT和uRoT）。ST iROT是不可修改的，一旦系统通过ST iRoT进行完整性校验，它就会跳转uRoT，让开发人员能够定义自己的安全策略。硬件信任根ST iROT的引入，可为开发者节省iROT的开发成本和时间，从而加速嵌入式产品的应用开发；

■ STM32H5两阶段启动加载信任根的实现得益于安全存储区的存在，可防止覆盖ST iROT中的敏感数据。用户可根据自身安全需求及开发成本自行选择是否使用iRot和uRot；

■ STM32H5还引入了产品安全生命周期管理，基于认证的调试等新功能，这些新功能可帮助开发人员更好地在现场管理调试设备，让安全功能更加实用；

■ 由ST开发和维护的全新可信执行环境解决方案——安全管理器，可简化开发人员的工作流程，且不受开发人员专业能力的限制，极大地降低了信息安全功能的开发门槛。安全管理器是一款可下载的软件包，包含二进制文件、库文件、代码实现和文档等。该款软件包还包含配置选项，指导开发人员激活某些功能，如STM32H5的不可变可信根（iRoT）。安全管理器作为整体解决方案，可自动设置iRoT，且具备安全存储等功能，因此可大幅简化认证流程。

强大的生态系统

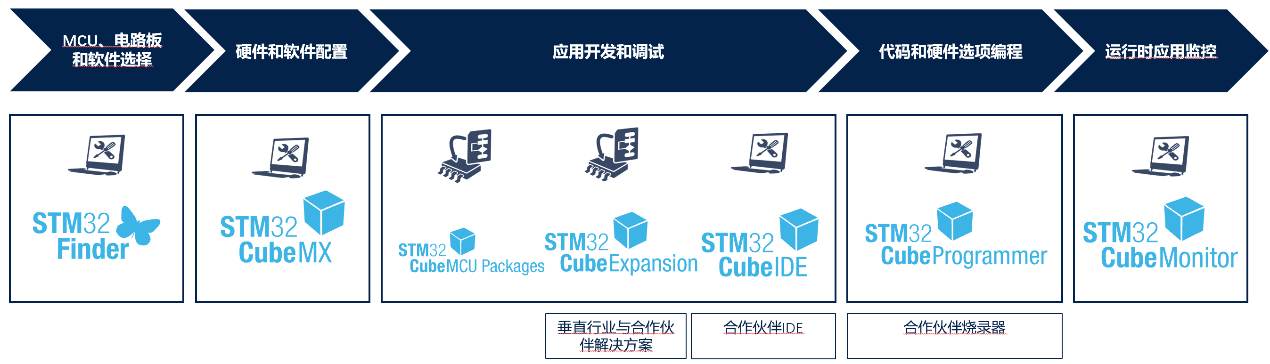

ST已经更新了STM32CubeIDE和STM32CubeMX，确保开发人员能够快速为STM32H5新器件创建应用程序。同样，STM32CubeProgramer等工具将确保开发者能够在MCU上快速写入和调试他们的应用程序。ST还提供新的扩展软件，如X-CUBE-AZURE-H5和X-CUBEAWS-H5，使云连接更加简单。总之，ST希望通过优化硬件创新和软件可访问性，为工程师的开发提供更多便利。

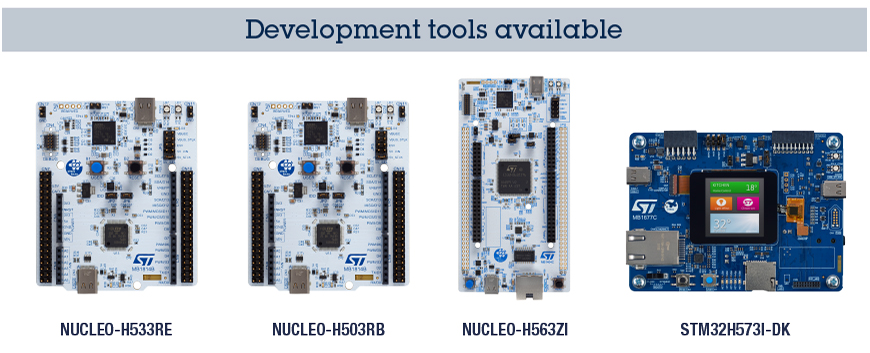

STM32H5现有四款开发板卡，包括NUCLEO-H533RE、NUCLEO-H503RB、NUCLEO-H563ZI、STM32H573I-DK，开发者可基于这些板卡，快速开始产品的评估和原型设计。


STM32H573I-DK是首款支持安全管理器（Secure Manager）的探索套件，可实现系统级安全功能。配合X-CUBE-AZURE-H5和X-CUBE-AWS-H5软件扩展包，帮助开发者分别连接到微软和亚马逊的云解决方案。这两个软件包还附带应用程序示例，如发送传感器数据或实现OTA更新等。

来源：STM32
