高手带路！玩转8位 MCU 的模拟外设！

cathy的头像
cathy -- 周四, 02/29/2024 - 14:38

利用微控制器之外设可以使我们轻松开发连接、读取、响应或生成模拟信号等应用，它们可以相互互连或与设备上的其他外围设备互连，以最大限度地减少管理交互所需的代码，同时提高响应能力。当中选用独立于内核的外设功能, 可以通过某些任务从CPU卸载，使其能够专注于更关键的操作，从而提高微控制器的整体性能和效率。

这一集，Microchip的专家会为我们详细分享其PIC®和AVR® MCU核心独立外设（Core Independent Peripheral，简称CIP）功能，片上模拟的优点，分立还是集成模拟器件比较，以及带来详细设置功能演示。

嘉宾介绍


吴涛  Tao Wu
MCU8产品部应用工程师
现于Microchip Technology Inc.（微芯科技公司）上海分公司任应用工程师。他于2022年加入Microchip，在嵌入式行业有着2年的工作经验。吴涛在嵌入式产品方面，有着丰富的研发及应用经验。他目前在Microchip负责8位单片机产品的应用。吴涛于2019年毕业于谢菲尔德大学，获得电子电气工程学士学位和计算机科学硕士学位。

集成智能功能的模拟外设针对稳健型传感器接口进行了优化:

  • PIC®和AVR® MCU注重智能模拟功能

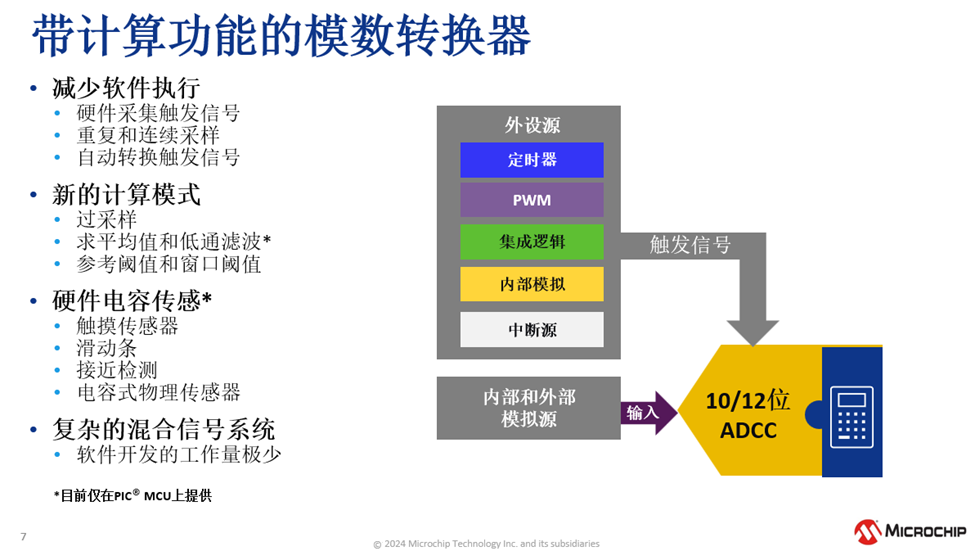

  • 模数转换器集成算术功能
  • 可通过硬件触发对片上运放的重新配置
  • 可将模拟外设与数字外设连接

  • 可在运行时动态重新配置模拟外设

  • 高制程工艺有利于实现稳健的模拟功能

  • 与低制程工艺相比，不易受到串扰影响

  • 可凭借集成特性同时连接多个电压域


更高的系统集成度和更低的BOM成本:

  • 由CPU控制

  • 与其他片上外设互连

  • 缓冲ADC输入
  • 创建集成控制回路

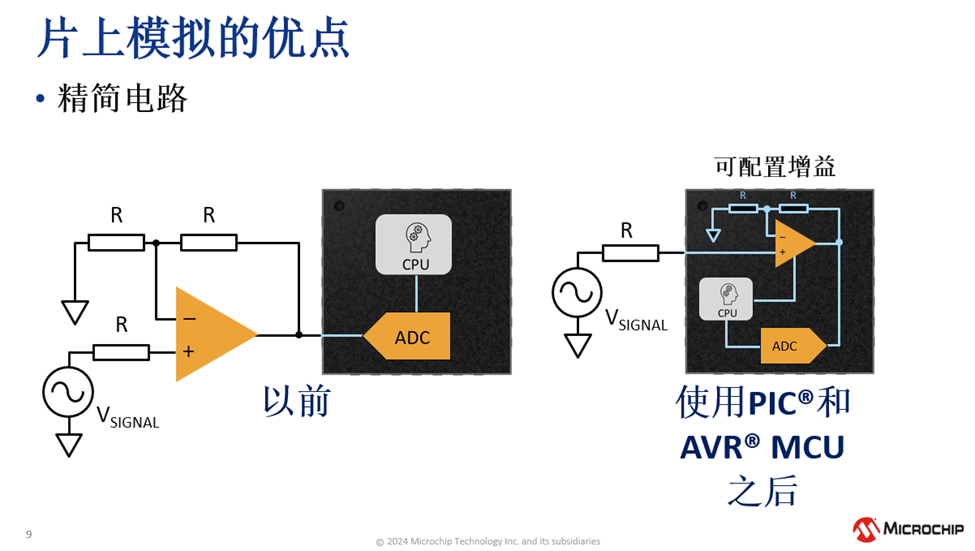

  • 片上信号调理

  • 降低布线复杂度并缩减应用尺寸

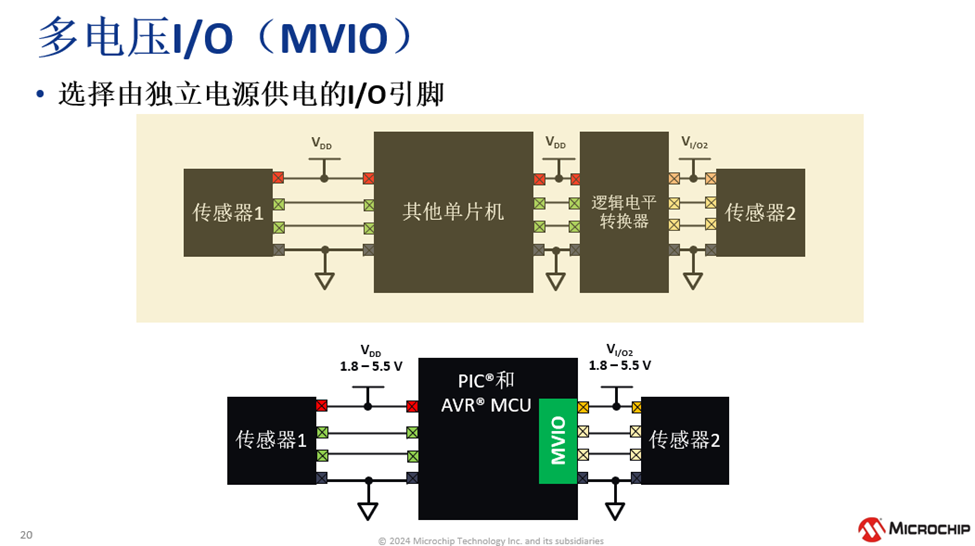

多电压I/O（MVIO）:

多电压I/O（MVIO）允许微控制器（MCU）以与MCU本身不同的操作电压与数字输入或输出接口。换言之，它是一个内置在I/O端口中的电平转换器。MVIO被设计为独立于核心电源运行。但是，如果核心电源或MVIO电源断电，则MVIO引脚为三态。

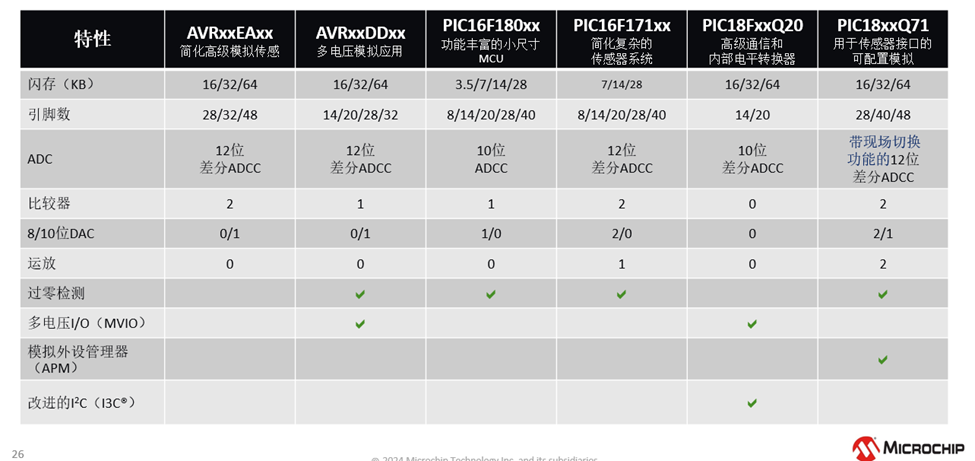

全新PIC®和AVR® MCU系列:


相关技术文档资源，整理如下：

更多Microchip产品相关内容，请浏览得捷电子网站：Microchip产品
小编的话
PIC 与 AVR MCU是目前最受欢迎的8位MCU类别，相信不少小伙伴都上过手。PIC MCU易于编程，并且易于与其他外设接口；AVR MCU则是执行速度超快。这两种MCU也在进入智能手机、音频配件、视频游戏外设及先进的医疗设备等应用。而正如本期专家所言，了解并用好集成模拟外设功能，关乎到MCU的整体性能和效率。

来源：得捷电子DigiKey
