新唐科技高性价比 M4 内核新产品：M433 系列介绍及应用

cathy的头像
cathy 发布于：周三, 02/28/2024 - 15:59 ，关键词：

新唐科技最新发布M4内核，多功能，高性价比M433 CAN/USB 系列微控制器。广泛应用于电机控制，网关，BMS，便携式逆变电源，Sensor控制等场景。

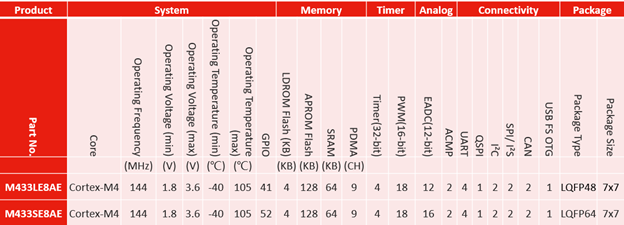

M433系列特性及选型：

NuMicro® M433 CAN /USB FS 系列 32 位微控制器， Arm® Cortex®-M4F内核，支持 DSP 指令集，以及浮点运算单元 (FPU)。内置128 KB 的eFLASH，和 64 KB 的 SRAM，支持hardware parity check。

M433 工作频率为144MHz，支持 1.7 V 到 3.6 V 的多种工作电压，范围广泛的工作温度从-40°C 到 105°C。

M433提供丰富的接口资源，包括两组 CAN 接口， USB FS with OTG、多达18通道的16位 PWM、4组UART、2组SPI/I2S、1组Quad-SPI、2组I²C、2组模拟比较器、和多达 16 通道的 12 位 SAR ADC，可达5M SPS。

M433提供LQFP48和LQFP64 (7*7) 两种封装。

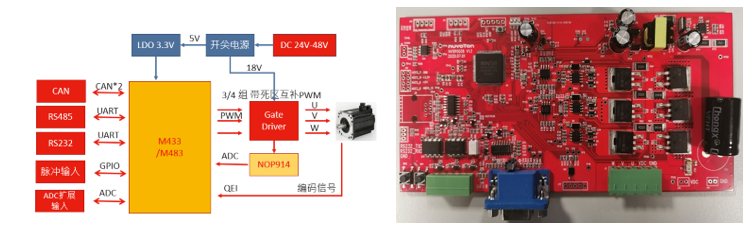

电机控制板应用


基于M433/M483系列可提供步进，伺服三相电机控制开发板及提供软件算法，帮助客户快速完成客户产品设计。

  • 调速范围:50-3000rpm

  • 细分角度(最大/可设定)51200/360°

  • 按键控制模块:加速、减速

  • 脉冲控制模试:加速、减速

  • 正反转控制

  • 光耦隔离脉冲控制信号、方向信号，使能信号电机端正交编码器差分输入接口

  • RS232/RS485接口通信

  • CAN2.0B接口通信

  • 过流、过载、过压、欠压、超速、过热保护

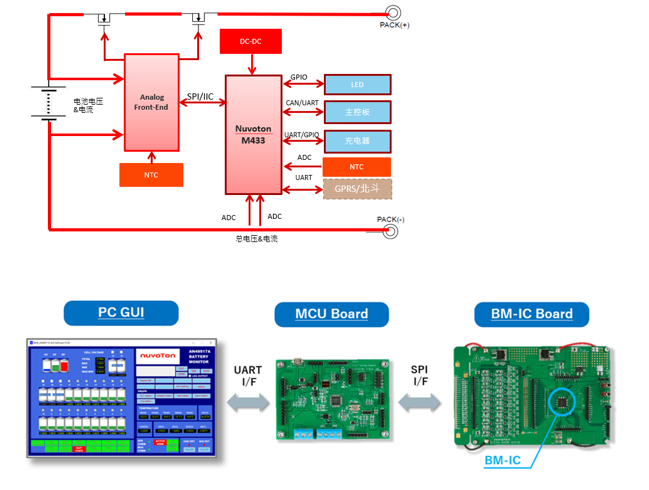

BMS控制板应用

基于M433/M483系列和新唐电池AFE芯片KA49522 可提供BMS控制开发板及软件算法，帮助客户快速完成客户产品设计。

  • 电池监控AEF IC(KA49517A/522A) ，可监控17/22节高串数电芯;

  • 高精度宽温宽压电池采样(mV)：+5.0

  • 高速/低速16bit电流采样，精度高达1%

  • 高/低边MOSFET驱动控制

  • 内外部均衡，内部均衡电流可达50mA

  • 多种自诊断模块确保系统安全

  • Shutdown功耗仅为1uA


来源：新唐MCU
