便携产品惊艳图效，新款STM32U5让您轻松拥有

cathy 发布于：周三, 01/31/2024 - 15:49 ，关键词：

凝聚ST超低功耗微控制器技术精华的STM32U5于2021年问世，是一款堪称可改变游戏规则的低功耗MCU。

作为STM32高性能低功耗系列旗舰产品，STM32U5延续STM32F2/F4/F7的应用范围，同时又有更低的能耗，具有更高的性价比。在工业控制系统中，U5可以承担主控器、系统监控以及图形显示等核心职能。

高性能，低功耗，丰富的数字外设和更高性能的模拟接口，强大的安全特性，以及支持图形加速，让STM32U5在工业控制、工业表计和医疗健康，个人穿戴设备等应用领域取得良好的表现，为泛工业系统创新赋能。

在这个视觉统治一切的时代，人们对图形效果的追求永远没有止境，同时也希望实现起来更简单快速，性价比更高。“如果只需一个简单的解决方案就能设计出高端、动态的显示屏就好了。”

这就是STM32U5最新系列产品的使命所在。

意法半导体最近推出新款STM32U5微控制器(MCU) —— STM32U5F9/G9和STM32U5F7/G7，集成了新的专用图形加速器，为成本敏感的小型便携产品赋予更出色的图形效果。超低功耗的STM32U5F9/G9和STM32U5F7/G7集成3MB片上静态存储器(SRAM)，可以为图形显示屏提供多个帧缓存区，节省了外部存储芯片。新产品还集成了ST的NeoChromVG图形处理器(GPU)，能够实现的图形效果可与更昂贵的高端微处理器相媲美。

单芯片解决方案实现高级图形效果

新系列U5产品是STM32首批支持硬件加速矢量运算的MCU，能够渲染 SVG图像和矢量字体。内嵌的NeoChrom GPU帮助CPU承载了图形计算任务，释放内存并提高性能，可实现更流畅、更丰富的图形效果，比如图像旋转、Alpha透明度混合和精确视角的纹理映射等高端图效。

此外，新款MCU 还有处理 MJPEG 视频的 JPEG 编解码器。这些功能让产品开发人员可以在智能家电、智能家居控制器、电动自行车和工业终端设备中使用动态图标、支持多种不同尺寸的字体、可缩放地图、视频播放等技术，自此消费者可以期待在市场上看到更炫酷、更有趣、更直观好用的新一代便携式产品。

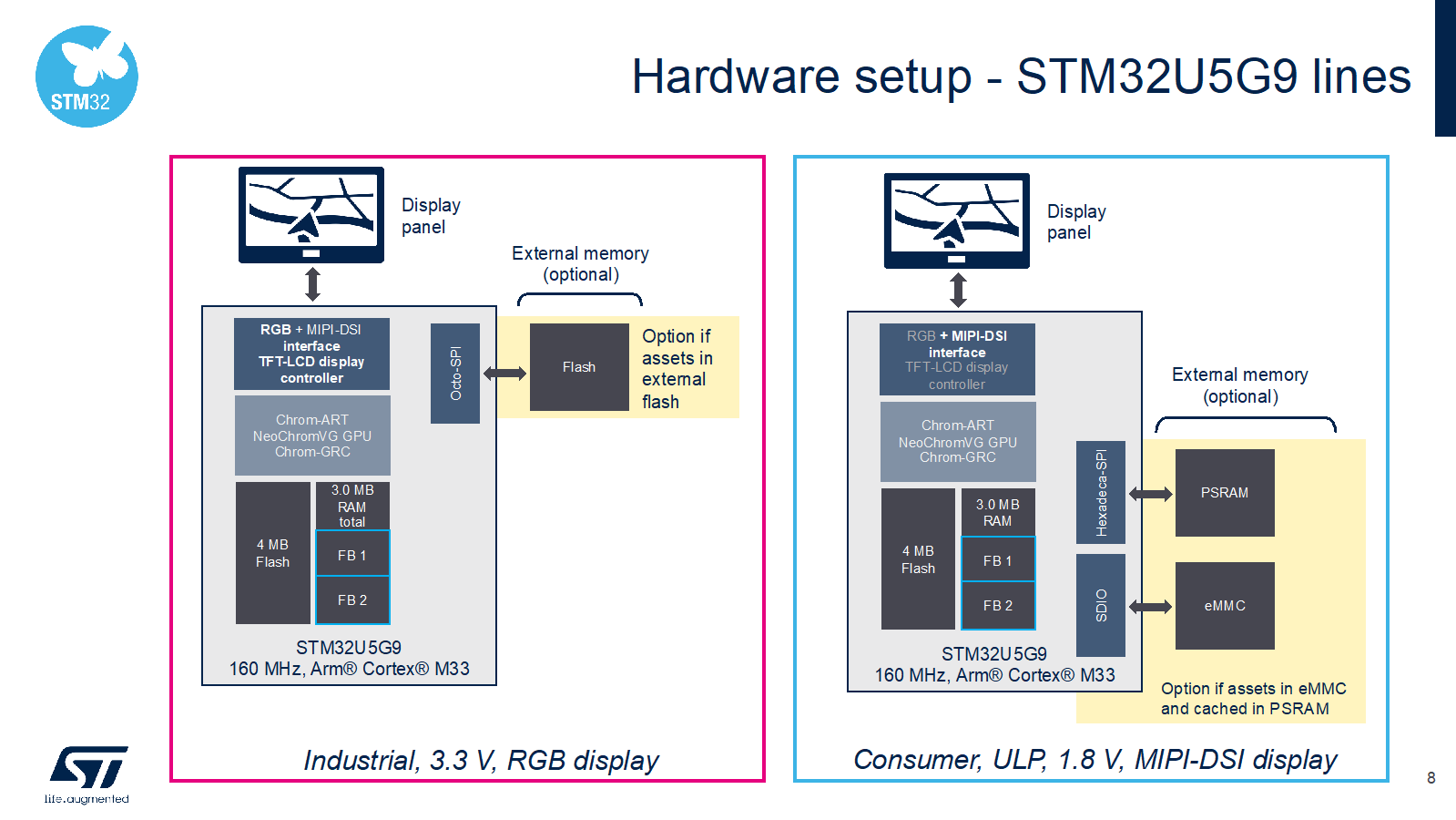

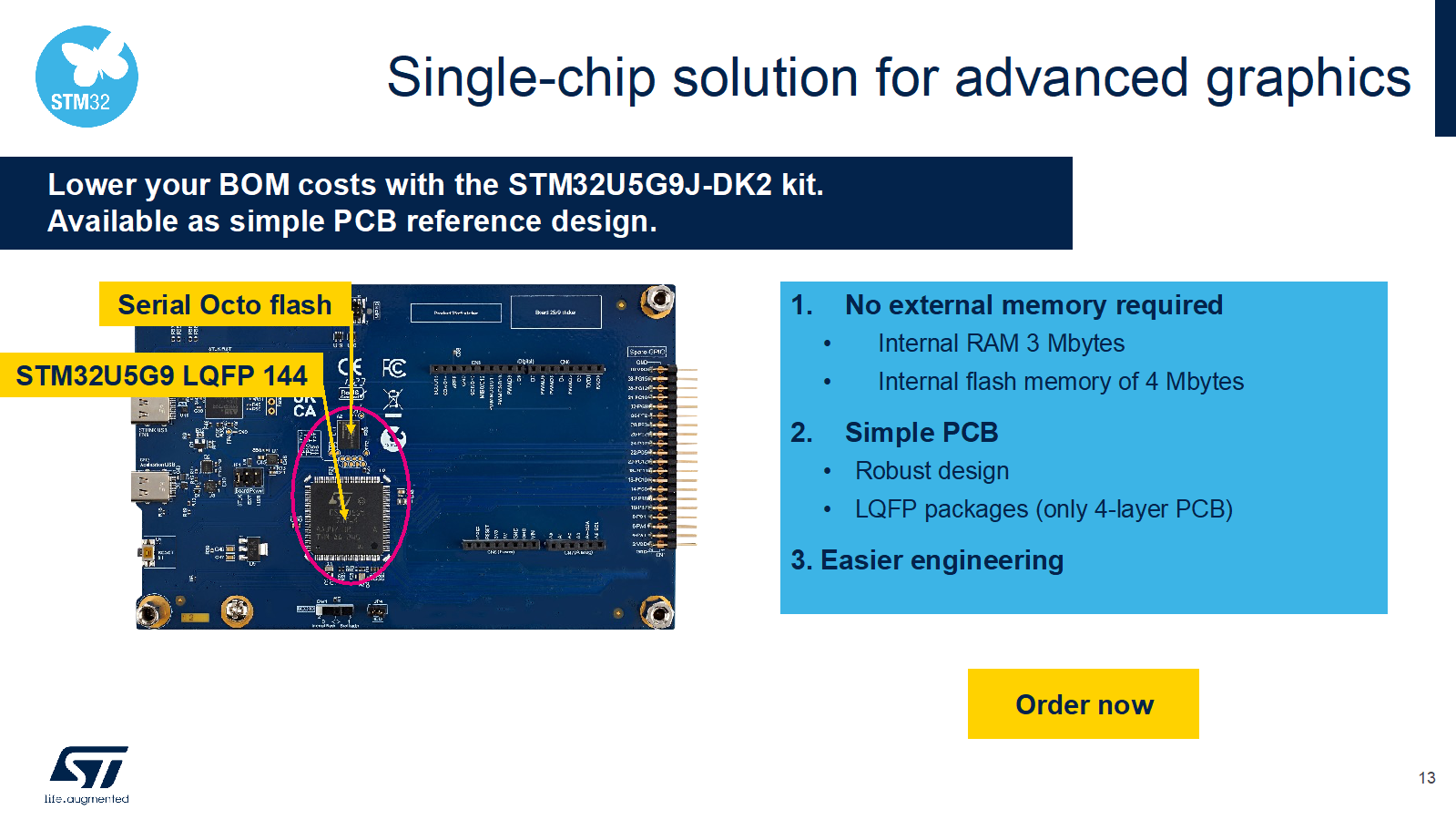

在片上集成先进的图形处理功能和大容量 RAM 存储器后，设计人员无需外部存储器就可以开发高性能的图形子系统，从而节省了 PCB 空间，无需片外高速信号传输。除了 3MB SRAM存储器外，片上还集成了 4MB 闪存，为代码和数据提供了充足的非易失性存储空间。

新款MCU以低成本100引脚LQFP封装，可以实现简单的4层PCB设计，避免信号布线和电磁兼容性 (EMC)引起的常见问题。

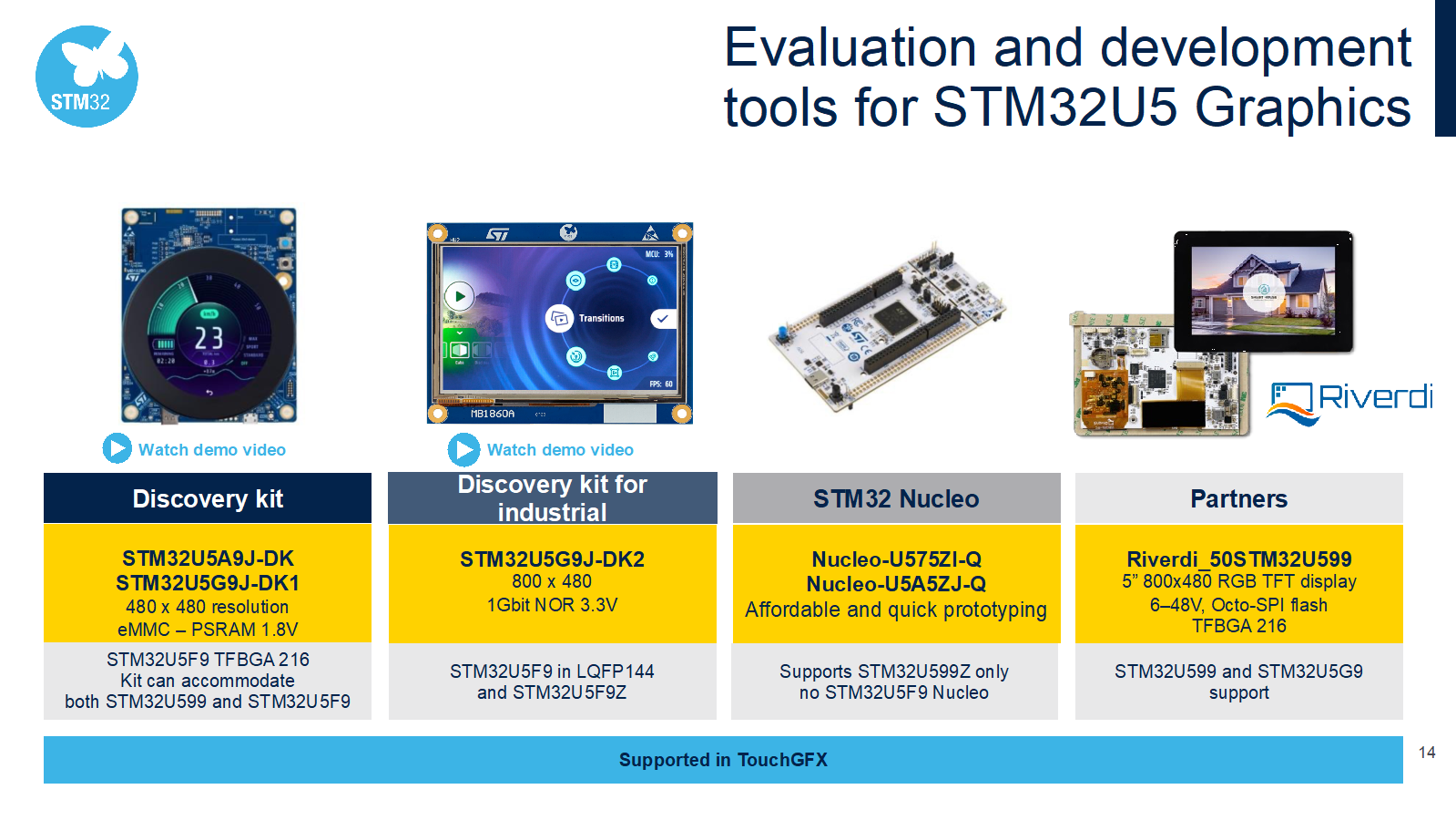

ST 授权合作伙伴 Riverdi 已经使用 STM32U5F9/G9 MCU 开发出了具有高级图形功能的新产品。Riverdi 的联席首席执行官 Kamil Kozłowski 表示：“最新的 STM32 MCU是个兼具优异的图显功能与成本灵活性的单芯片解决方案，让我们能够以更具吸引力的价格推出 5 英寸显示模块，为终端产品厂商提供专业的整体显示方案，帮助他们为自己的产品设计定制化的用户界面。我们的新型嵌入式显示器解决方案完全集成在 ST 的 TouchGFX GUI 设计框架内，客户打开显示器包装后，就可以立即着手开发自己的 UI 。”

STM32U5F9/G9和STM32U5F7/G7采用先进高能效的 Arm® Cortex®-M33处理器内核，在 160MHz 频率运行时处理速度达到 240 DMIPS，ULPMark-CoreProfile (CP)测试成绩为464分。该系列MCU具有200nA 待机模式、支持部分RAM内容保留和快速唤醒功能的多种低功耗模式，运行模式下功耗仅为 16μA/MHz ，提高了优化功耗和性能的灵活性。

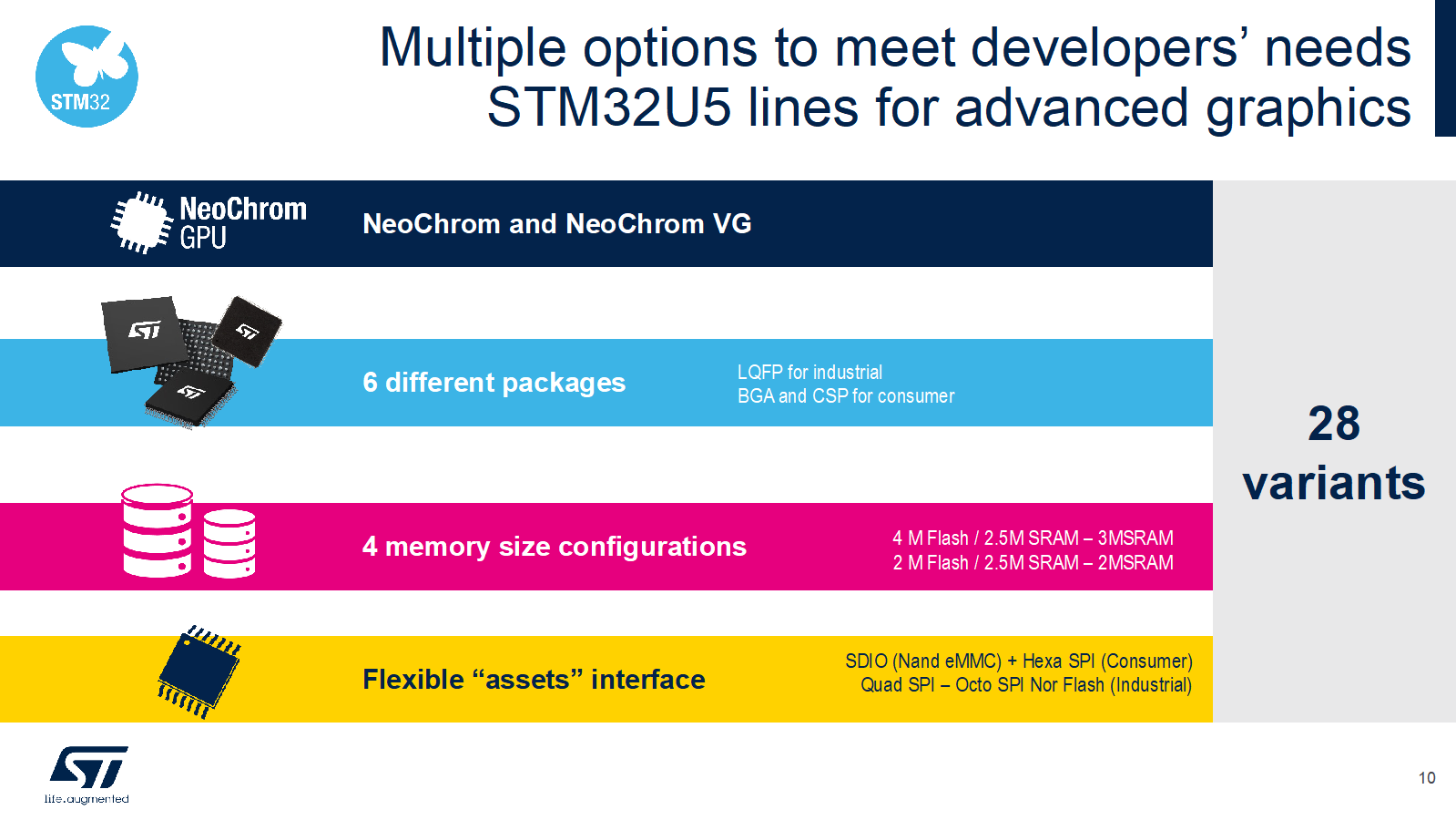

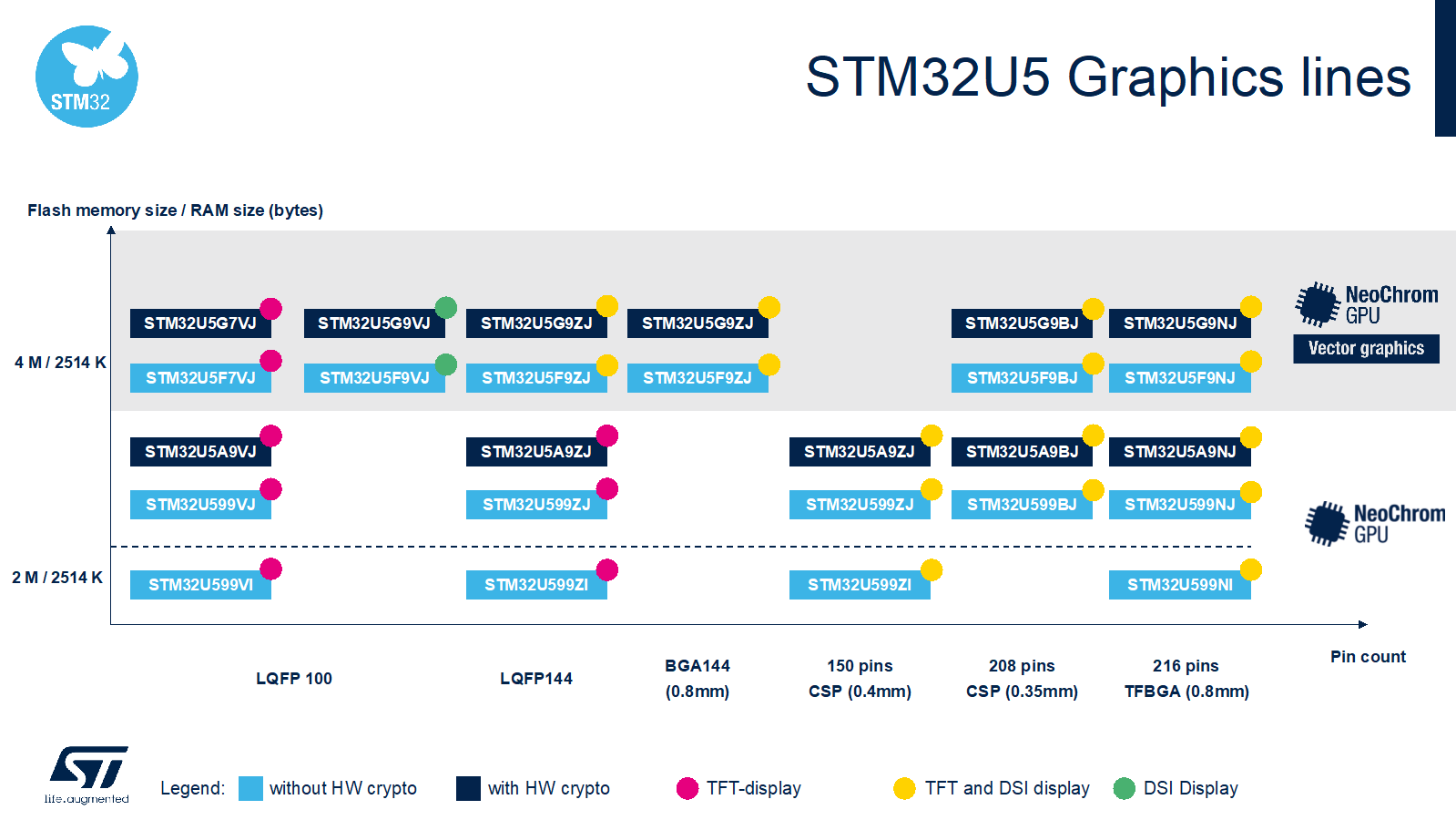

STM32U5产品线根据GPU功能、封装形式、存储器容量和接口配置不同提供了丰富的产品型号，以满足开发者对于实现高级图形效果的不同需求。
