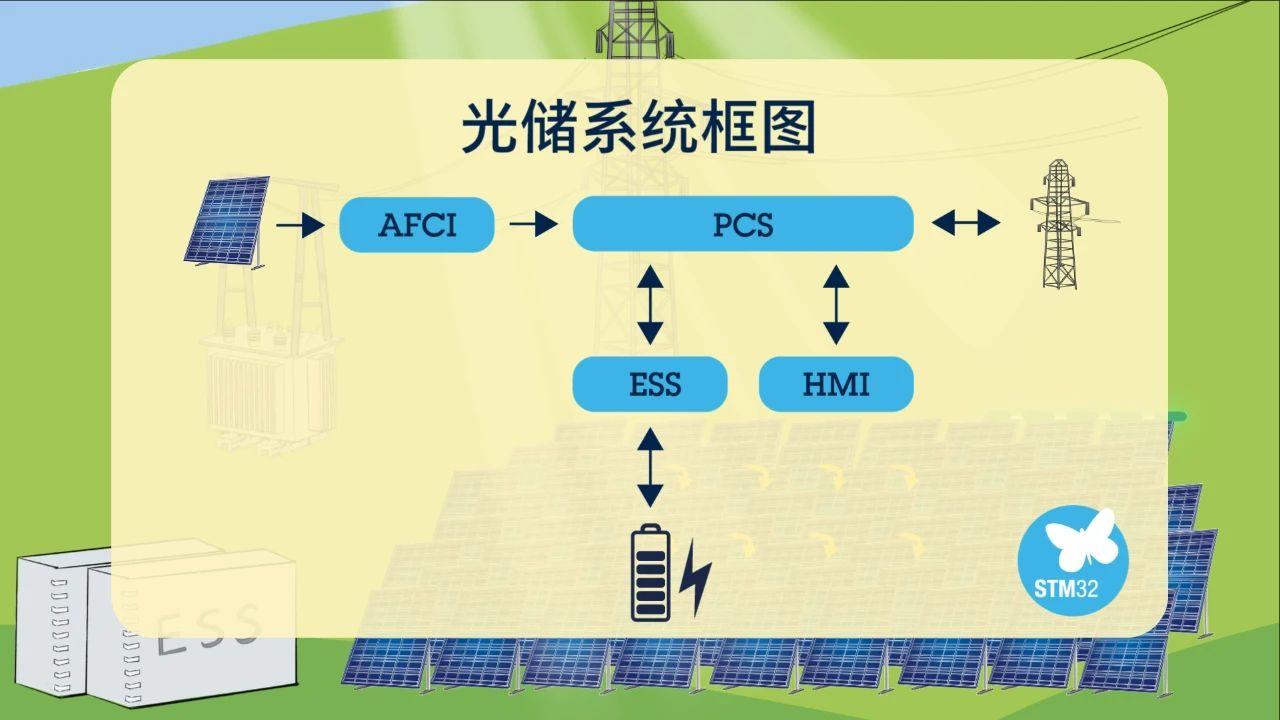

太阳光照射在光伏板上，通过光伏效应将光能转换为直流电能，这时需要电弧检测与阻断技术（AFCI，Arc-Fault Circuit-Interrupter）来保证光伏发电的安全。STM32G4及STM32H7系列，结合边缘AI算法，可实现精准的拉弧识别。
发出来的电能需要进行远距离传输，在配电上网前，要将直流电逆变为交流电，这就需要用到电能逆变系统（PCS，Power Conversion System），STM32可提供平台化解决方案。
因电网调峰调频的需要，暂时不能上网的电能，需要储存起来作为备用电源，这就用到储能系统（ESS，Energy Storge System），STM32同样可提供经过市场验证的方案。
我们还需要人机交互系统（HMI，Human Machine Interface）对光伏系统的工作情况进行实时监看。根据通信监控模块的不同复杂程度，可选用STM32F4、STM32H7、STM32H5等系列；如果需要更高的CPU性能、图形性能，或者运行Linux系统，STM32MP1系列是理想的选择。除了这些子系统，STM32还可用于RSD（快速关断）、MPPT（最大功率点跟踪）等系统中。
基于STM32+AI的智能电弧检测与阻断方案（AFCI）
光伏发电在全球迅猛发展的同时，安全问题备受关注，其中最突出的是直流拉弧引起的电气火灾。直流拉弧是电路断点处击穿空气产生的持续火花。在光伏系统中，持续的电弧会使温度升高，可能引发火灾。
拉弧故障产生的原因很多，接点松脱、接触不良、线缆老化、极端故障天气、环境恶劣等等，且很难检测。电弧检测及阻断技术被寄予厚望，它能在电弧产生时快速识别并切断，避免电弧高温导致火灾，保证光伏系统的安全。AFCI系统在设计时存在很多难点。如逆变器开关电源噪声、多变的天气，以及快速关断设备的载波通信频率与光伏系统中的PLC通信频率重合造成的干扰等等。
STM32推出了交钥匙的解决方案，可以帮助客户快速实现电弧检测产品开发。基于STM32+AI的AFCI方案，通过在信号采集部分的逆变器输入端的互感器，将信号输入到AFCI检测板。当神经网络模型检测到故障后，通过通信接口告诉关断设备切断故障，并向主控单元报告实时拉弧状况。
STM32G4和STM32H7两个系列都具有快速、高精度ADC，均能满足拉弧检测要求，只是在检测速度和精度上有差异。
STM32G474是主频170MHz的Cortex-M4内核MCU，有5个4MSPS 的12位 ADC；
STM32H7A3是主频280MHz的Cortex-M7内核MCU，有2个3.6MSPS 的16位 ADC；
STM32H723是主频550MHz的Cortex-M7内核MCU，有2个3.6MSPS 的16位 ADC 和1个5MSPS 的12位 ADC；
STM32H743是主频480MHz的Cortex-M7内核MCU，有3个3.6MSPS的16位ADC。
电弧检测及阻断技术守护光伏发电的安全，STM32提供坚实可靠的助力。
欲了解更多基于STM32+AI的智能电弧检测与阻断方案（AFCI），请访问以下网址：https://stm32ai.st.com/，或联系ST官方代理商。
