CKS32F4xx系列SysTick定时器

cathy的头像
cathy 发布于：周一, 01/15/2024 - 19:14 ，关键词：

本课将为大家讲解CKS32F4xx系列产品的SysTick定时器原理及使用方法。SysTick定时器也叫SysTick滴答定时器，属于Cortex-M4内核外设。SysTick定时器可以用于查询延时、中断延时以及测量函数运行时间;在实时操作系统RTOS中作为滴答定时器，用于上下文切换。采用Cortex-M内核的微处理都有SysTick定时器，方便不同处理器之间的软件移植。SysTick定时器时钟源可直接选取系统时钟，还可以通过系统时钟8分频后取得。

SysTick定时器内部是一个递减的计时器，当减到0时，将从LOAD寄存器中自动重装定时器初始值，重新向下递减计数，如此循环往复。如果开启SysTick中断，当计数器减到0时，SysTick可以生产异常，异常编号为15。

SysTick定时器寄存器

ysTick定时器内部是一个24位向下递减的计时器，包含4个寄存器，如图。

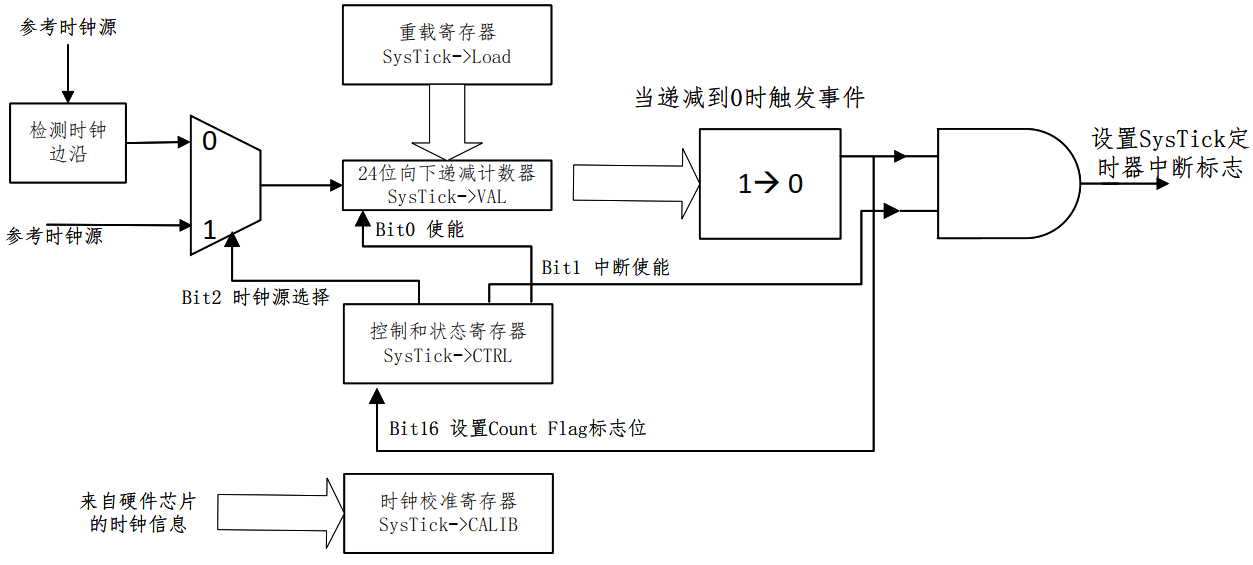

图1 SysTick定时器框图

1）STK_CTRL寄存器

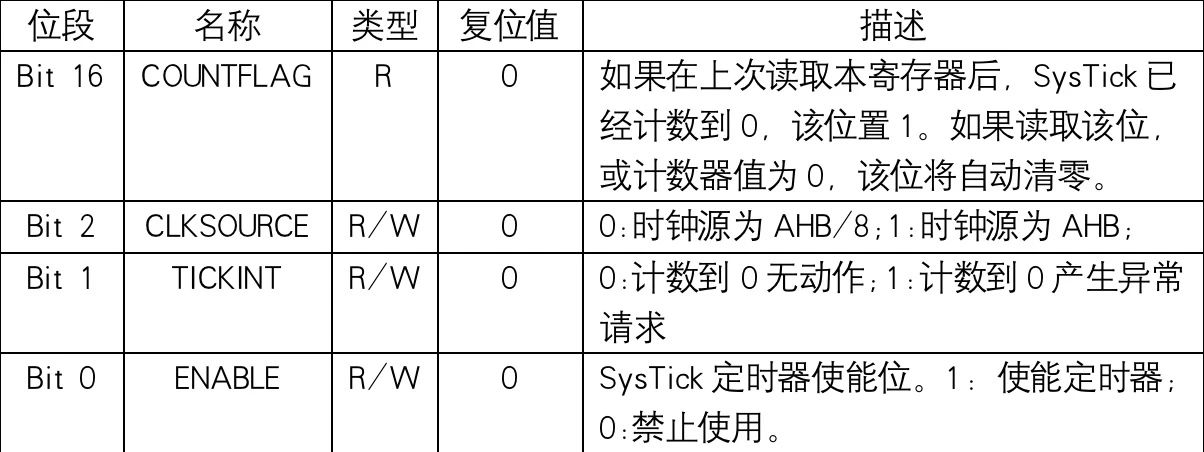

STK_CTRL是SysTick定时器的控制及状态寄存器，相应功能如下：


2) STK_LOAD寄存器

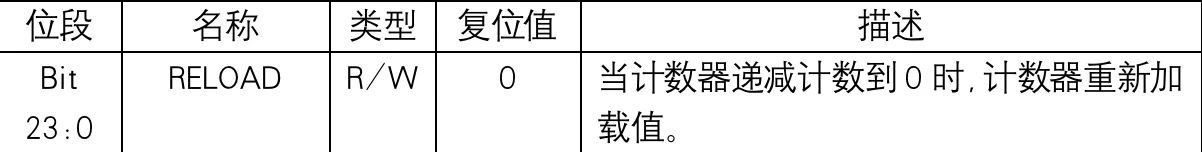

STK_LOAD寄存器是SysTick定时器的重装载数值寄存器，相应功能如下：


3）STK_VAL寄存器

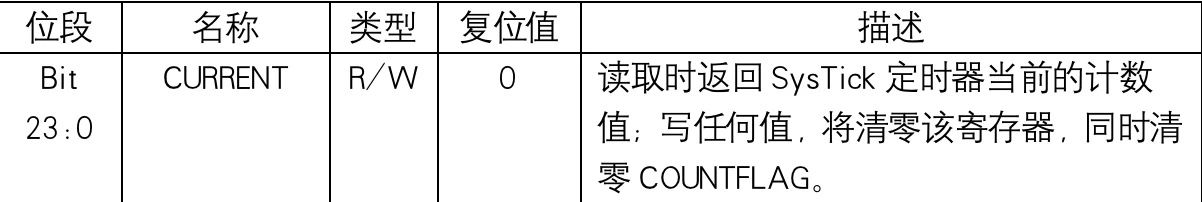

STK_VAL寄存器是SysTick定时器的当前数值寄存器，相应功能如下：


4）STK_CALIB寄存器

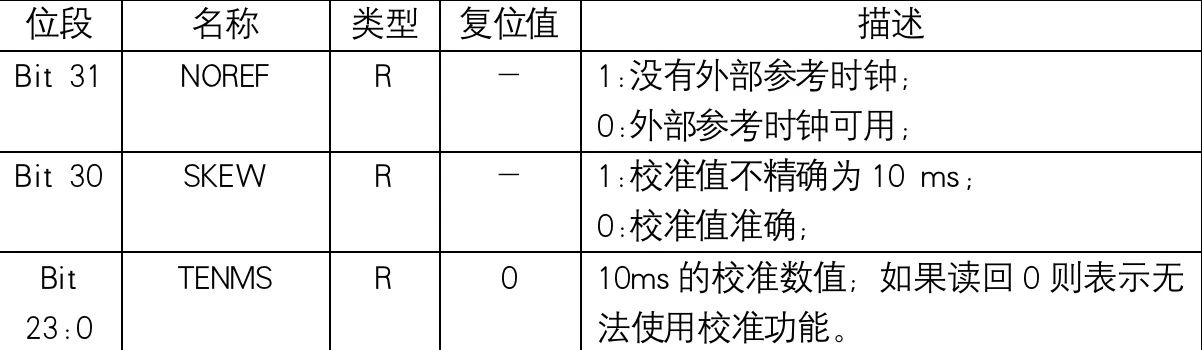

STK_CALIB寄存器是SysTick定时器的校准数值定时器，用于利用片上硬件为软件提供校准信息，但使用情况较少。在CMSIS Core中，不需要使用SysTick校准寄存器，因为CMSIS Core提供了一个名为“SystemCoreClock”的软件变量。此变量在系统初始化函数“SystemInit（）”中设置，每次更改系统时钟配置时也会更新。这种方法比使用SysTick CalibrationRegister的硬件方法灵活。校准寄存器描述如下表：


查询延时使用步骤

1）配置SysTick定时器时钟源

2）加载延时计数值

3）清零计数器，启动定时器开始递减计数

4）等待计数结束

5）清零计数，关闭定时器，延时结束

相关函数如下：

void SysTick_CLKSourceConfig(uint32_t SysTick_CLKSource)
{
    if (SysTick_CLKSource == SysTick_CLKSource_HCLK)
    {
        SysTick->CTRL |= SysTick_CLKSource_HCLK;
    }
    else
    {
        SysTick->CTRL &= SysTick_CLKSource_HCLK_Div8;
    }
}
void TickDelayInit(u8 SYSCLK)
{
    //选择时钟源为AHB/8
    SysTick_CLKSourceConfig(SysTick_CLKSource_HCLK_Div8);
    fac_us=SYSCLK>>3;
    fac_ms=((u32)SYSCLK*1000)>>3;
}
void TickDelayUs(u16 nus)
{
    uint32_t temp;SysTick->LOAD=nus*fac_us-1;
    SysTick->VAL=0x00;
    SysTick->CTRL=0x01;
    do
    {
        temp=SysTick->CTRL;
    }while((temp&0x01)&&!(temp&(1<<16)));
    SysTick->CTRL=0x00;
    SysTick->VAL =0X00;
}
void TickDelayMs(u16 nms)
{
    u32 temp;
    SysTick->LOAD=nms*fac_ms -1;
    SysTick->VAL =0x00;SysTick->CTRL=0x01 ;
    do
    {
        temp=SysTick->CTRL;
    }while((temp&0x01)&&!(temp&(1<<16)));
    SysTick->CTRL=0x00;
    SysTick->VAL =0X00;
}

中断方式延时使用步骤

1）配置SysTick定时器时钟源

2）调用系统函数SysTick_Config（），开启中断，配置中断间隔

3）延时函数赋值延时变量，并等待延时变量递减到0，达到精确延时效果

4）中断函数中延时变量递减到0

相关函数如下：

__STATIC_INLINE uint32_t SysTick_Config(uint32_t ticks)
{
    if ((ticks - 1) > 0xFFFFFF)//24位寄存器，大于该值返回错误
    {
        return (1);
    }
    SysTick->LOAD  = (uint32_t)(ticks - 1);//计数到0，ticks值应减1
    NVIC_SetPriority (SysTick_IRQn, (1UL << __NVIC_PRIO_BITS) - 1);
    SysTick->VAL   = 0UL;
    SysTick->CTRL  = (1<<2) |(1<<1) | 1;//配置时钟源，使能定时器，开启中断
    return (0UL);
}
void TickInterruptDelay(__IO u32 nTime)
{
    TimingDelay = nTime;
    while(TimingDelay != 0);
}
void TickInterruptHandleTimingDelay_Decrement(void)
{
    if (TimingDelay != 0)
    {
        TimingDelay--;
    }
}

测量短时函数的执行时间

SysTick计时器可用于计时测量。例如，可以使用以下代码测量短函数的持续时间：

SysTick->CTRL = 0; // 禁用 SysTick
SysTick->LOAD = 0xFFFFFFFF; // 设置重装寄存器到最大值
SysTick->VAL = 0; // 清零VAL
SysTick->CTRL = 0x5; // 使能SysTick, 使用处理器时钟
while(SysTick->VAL != 0); // 等待重装完毕
start_time = SysTick->VAL; // 较大的起始点
TestDelayFunc(); // 待测函数执行时间
stop_time = SysTick->VAL; // 获取执行结束时间
cycle_count = start_time e stop_time;//计算函数执行时间

由于SysTick是一个递减计数器，因此start_time的值大于stop_time。如果待测函数执行时间较长，这种情况必须启用SysTick异常，并使用SysTick处理程序来计算SysTick计数器下溢的次数。

总结及注意事项

SysTick定时器是微处理器系统内部定时器，提供精确的时间延时和计时功能。采用中断方式延时，需要考虑SysTick中断优先级较低，容易被打断影响延时；在嵌入式系统中，系统将使用SysTick计时器，应用程序中则不可在使用SysTick；在系统在线调试停止时，SysTick计时器将停止计时。
