随着显示技术的不断发展，串口屏在各种智能化应用场景中得到逐步的推广及应用，例如智能家电、数据机房、充电桩、电力电子、智慧医疗、消费电子等应用领域。
串口屏是一种带有串口通信接口的TFT彩色液晶屏显示控制模组。系统主控芯片通过串口发送字符格式的命令给串口屏，串口屏根据接收到的命令完成图形显示。
本次小编将为您展示几款用澎湃微MCU为主控芯片的小尺寸串口屏方案，视频中展示的案例分别采用PT32Z192、PT32F030、PT32L007，您可以点击下方视频直观体验澎湃微小尺寸串口屏方案的实际效果↓↓↓
基于PT32Z192的带屏显离线语音Demo
屏显采用2.8寸TFT LCD屏，分辨率240×320，主控MCU为澎湃微电子的PT32Z192。PT32Z192是一款高性能M3内核的MCU，拥有超强处理能力和丰富的接口，最高主频可达160MHz，Flash最大512KB，RAM最大128KB，具有AES硬件加密，支持ECB，CBC模式，支持开方，坐标旋转，三角函数，支持卷积算法CNN，最大支持12乘12卷积矩阵计算，有3个串口，两个SPI接品，一个标准的QSPI接口，非常适合小尺寸的串口屏应用。
采用PT32F030 Demo板直接驱动小尺寸串口屏模组
屏显采用1.8寸TFT LCD屏，分辨率128×160，主控MCU为PT32F030。PT32F030是一款性价比非常高的M0内核的MCU，具有超低功耗特性，有非常丰富的外设接口，主频最高72MHz，超宽的供电电压，Flash最大64KB，RAM最大8KB，有1个12位的ADC，最多19个输入通道，有3路模拟比较器，2路运算放大器，2通道的DMA控制器，2路串口，2路SPI接口，可以通过SPI接串口屏，通过SPI外扩Flash, 支持TFT屏跑动画效果。
采用PT32L007 Demo板直接驱动小尺寸串口屏模组
屏显采用0.96寸TFT LCD屏，分辨率80×160，主控MCU为PT32L007。PT32L007是一款超值系列的M0内核的MCU，具有超低功耗特性，主频最高64兆赫兹，Flash最大64KB，RAM最大16KB,有1个 12 位的ADC，多达 14 个输入通道，2路串口，1路I2C，1路SPI接口。在M0上也能实现跑动画功能。

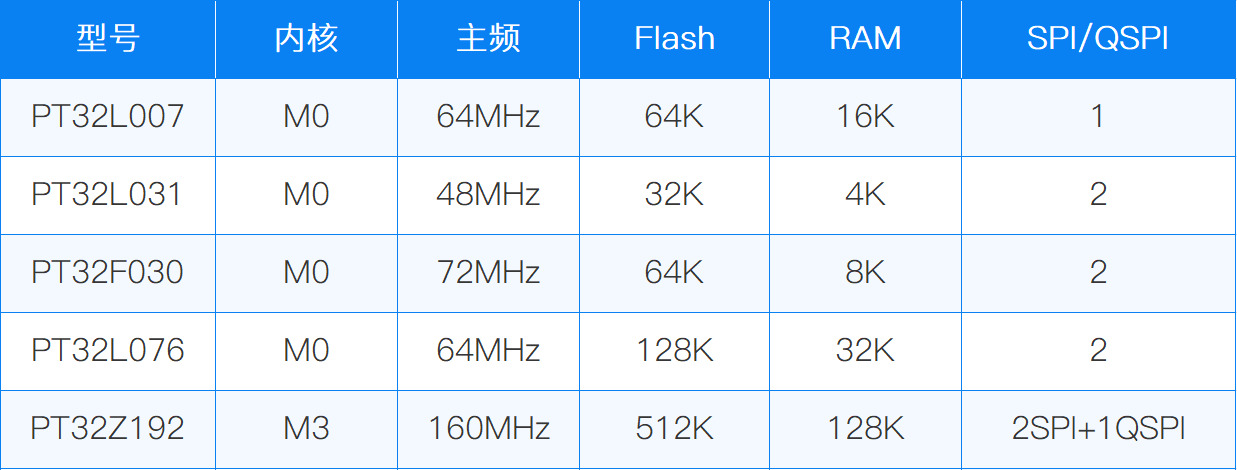

更多型号可参照以下我们主推的屏显MCU资源：
澎湃微将为客户提供保姆式的的技术支持和服务，帮助客户解决开发及量产过程中遇到的问题，帮助客户快速量产出货。欢迎联系我们的销售办公室及代理商了解更多更详细的方案详情。
关于澎湃
澎湃微电子是一家以32位MCU为主营方向的集成电路设计公司（fabless），公司在上海设有研发中心，在深圳设有销售中心，总部设立在厦门。公司产品除了通用型MCU（32位/8位）之外，还有24位高精度ADC等模拟芯片。产品市场涵盖工业控制、消费电子、物联网、医疗健康、BLDC电机控制、小家电等领域。公司拥有一支完整、经验丰富的国内MCU团队，公司高管及中层管理人员大多都在MCU领域有20年以上经验。公司技术团队拥有完整的数字、模拟、全流程设计能力，以及丰富的工控领域MCU设计、量产经验，成功量产过高品质、高可靠的工控MCU等相关产品。
