01、引言

某客户设计需要启动定时器在 3ms 后产生中断,其后定时器不再运行,直至下一次软件要求再次启动定时器产生中断,实测代码后发现定时器启动后立即产生了超时中断。

02、调研

客户通过 STM32CubeMX 配置 TIM7 并生成工程,在主循环中添加定时器启动代码;在定时器中断处理函数处理 update event 回调时停止定时器,并翻转一个 I/O 脚指示定时器启停,代码如下:

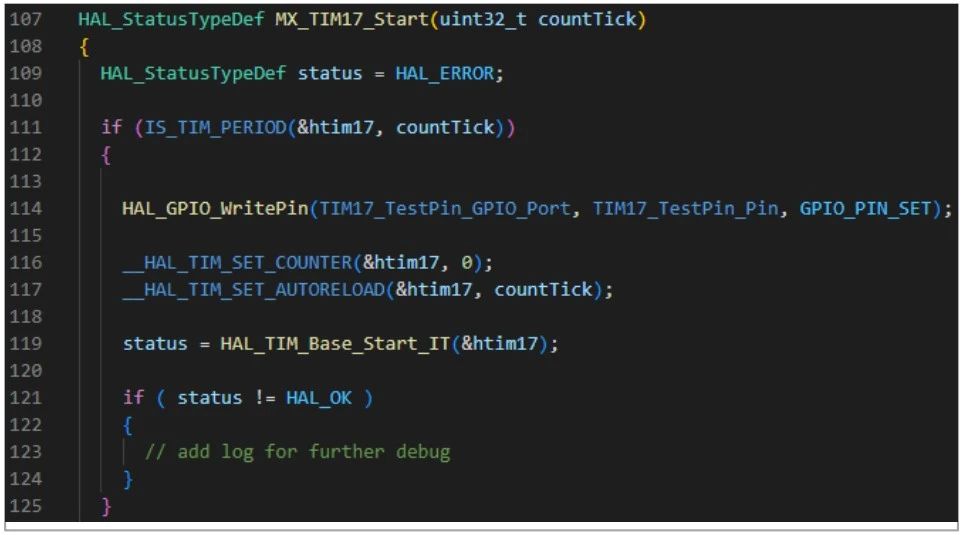

图1.启动定时器

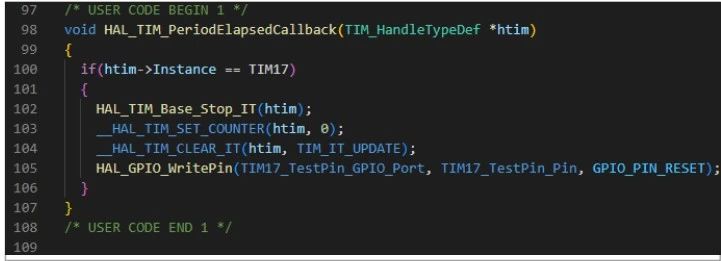

图2.定时器中断回调

客户期待的结果是启动定时器时 I/O 拉高并保持 3ms,当 3ms 到达后产生中断拉低I/O,但实测时发现,定时器启动后立即产生了超时中断(高电平持续时间约 2us):

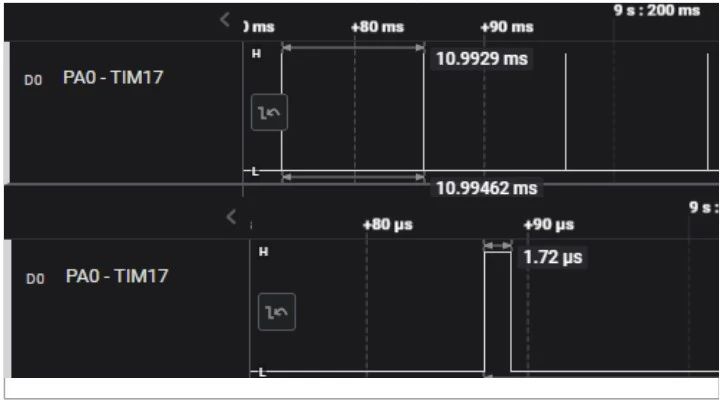

图3.实测结果

03、分析

应用代码在初始化定时器时会调用 HAL_TIM_Base_Init( )接口,此接口会调用TIM_Base_SetConfig( ) 配置定时器,并产生更新事件(TIMx->EGR = TIM_EGR_UG)加载寄存器,此事件标志 UIF 会被置位,在调用 HAL_TIM_Base_Start_IT( ) 启动定时器,在此使能定时器中断时,由于 UIF 已经置位,所以会立即触发并进入中断处理函数,中断回调函数会停止定时器计数,并禁止定时器中断;但当从中断处理函数返回继续执行HAL_TIM_Base_Start_IT( )时,此接口会使能定时器开始计数,进而在下一次调用HAL_TIM_Base_Start_IT( )时又会立即产生中断,循环往复,详细时序和具体代码如下:

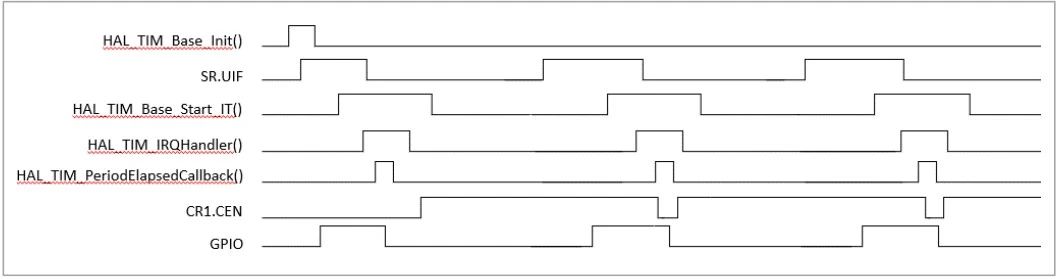

图4.问题产生时序描述

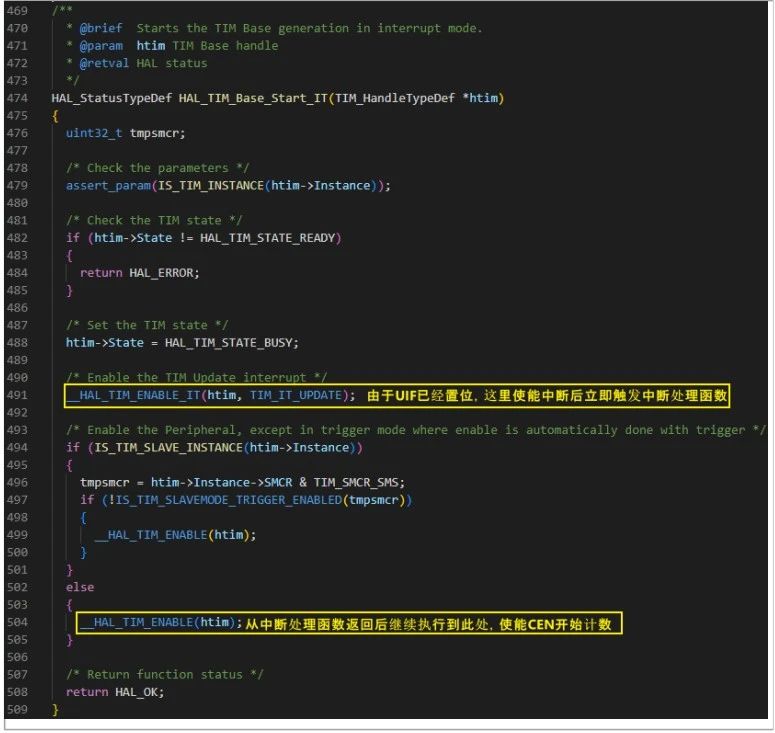

图5.定时器启动代码

04、处理

修改代码,在启动定时器前强制停止定时器计数、清除中断位、清除 NVIC 挂起的中断后,再启动定时器,详见下图红框内代码;

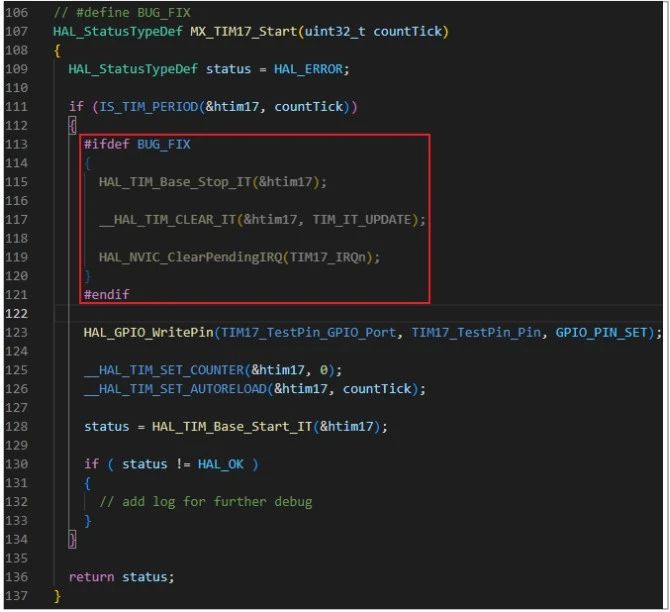

图6.问题修正代码

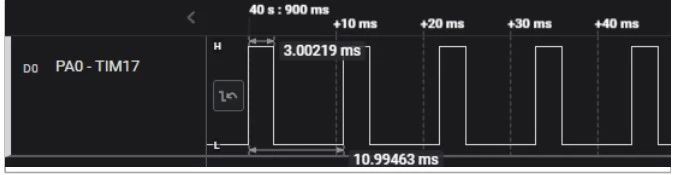

图7.修正 BUG 后的运行结果

05、小结

在碰到这类定时器异常问题时,可以利用 I/O 口指示运行状态,结合代码分析找到原因并加以解决。
