Windows下环境配置

一、VSCode安装

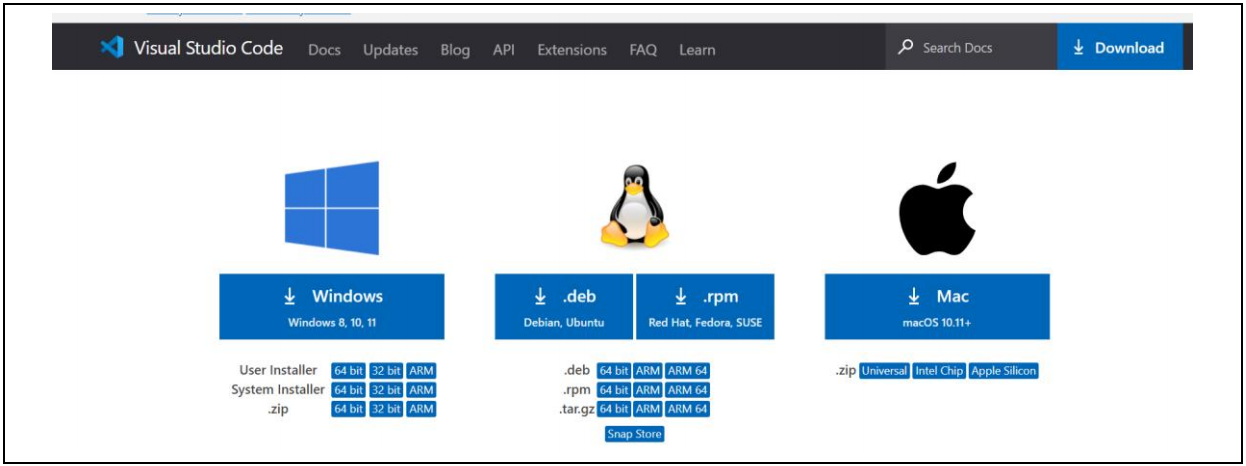

VSCode是微软开发的代码编辑器软件，可免费下载和使用，登录VSCode官网即可下载安装文件，注意在windows环境下需要下载对应的版本。

下载安装后打开VSCode界面如下图所示

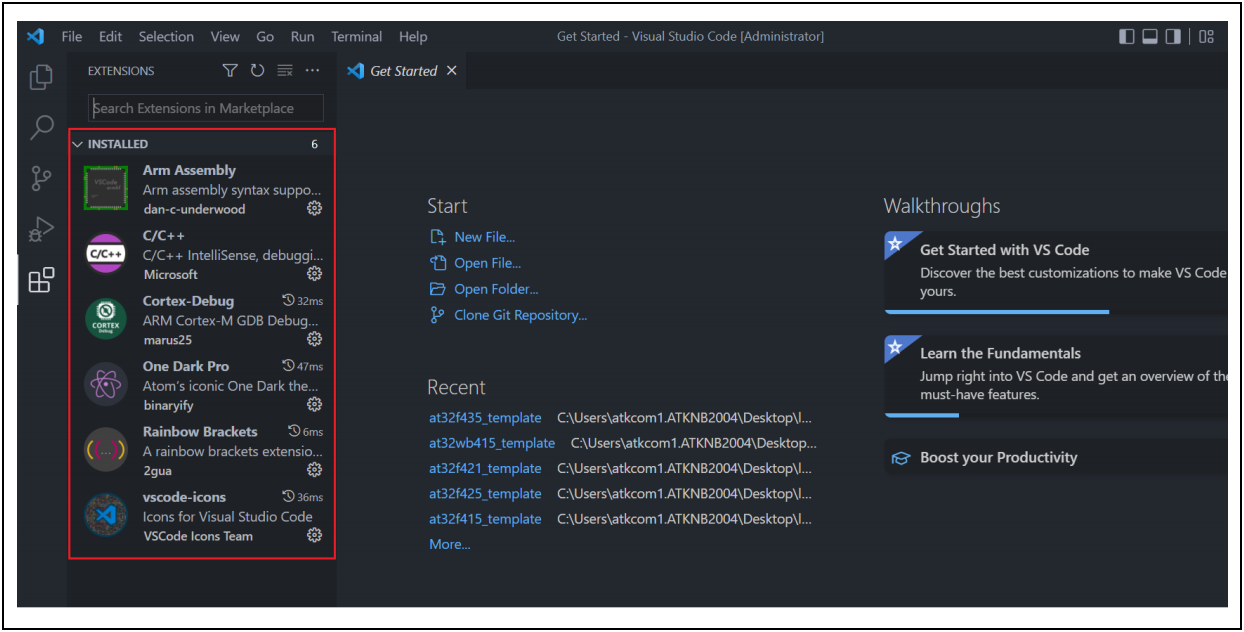

图2. VSCode界面

注意安装完成后需要将VSCode安装路径加入到环境变量中，后续使用会更加方便。上图中的红色框内为安装的插件，C/C++和Cortex-debug必须安装，其他可选择性安装即可。

二、交叉编译工具链与MinGW安装

本小节说明如何安装arm交叉编译工具链和MinGW，以及openocd的使用。

交叉编译工具链安装

为了能使在windows平台下编译的代码在AT32 MCU上运行，需要安装ARM提供的交叉编译工具链。在本文档配套的代码包内可找到此软件(gcc-arm-none-eabi-10.3-2021.10-win32.exe)，然后双击运行安装即可。

注意安装完成后需要添加系统环境变量。

MinGW安装

MinGW是Minimalist GNU for windows的缩写。它是可以自由使用自由发布的windows特定头文件和使用GNU工具集导入库的集合，可在windows平台生成本地的windows程序。其包括GCC编译器，所以本应用所使用的编译器为GCC。

在本文档配套的代码包内可找到此软件(mingw-get-setup.exe)，双击运行即可安装。需要注意安装完成后需要添加系统环境变量。

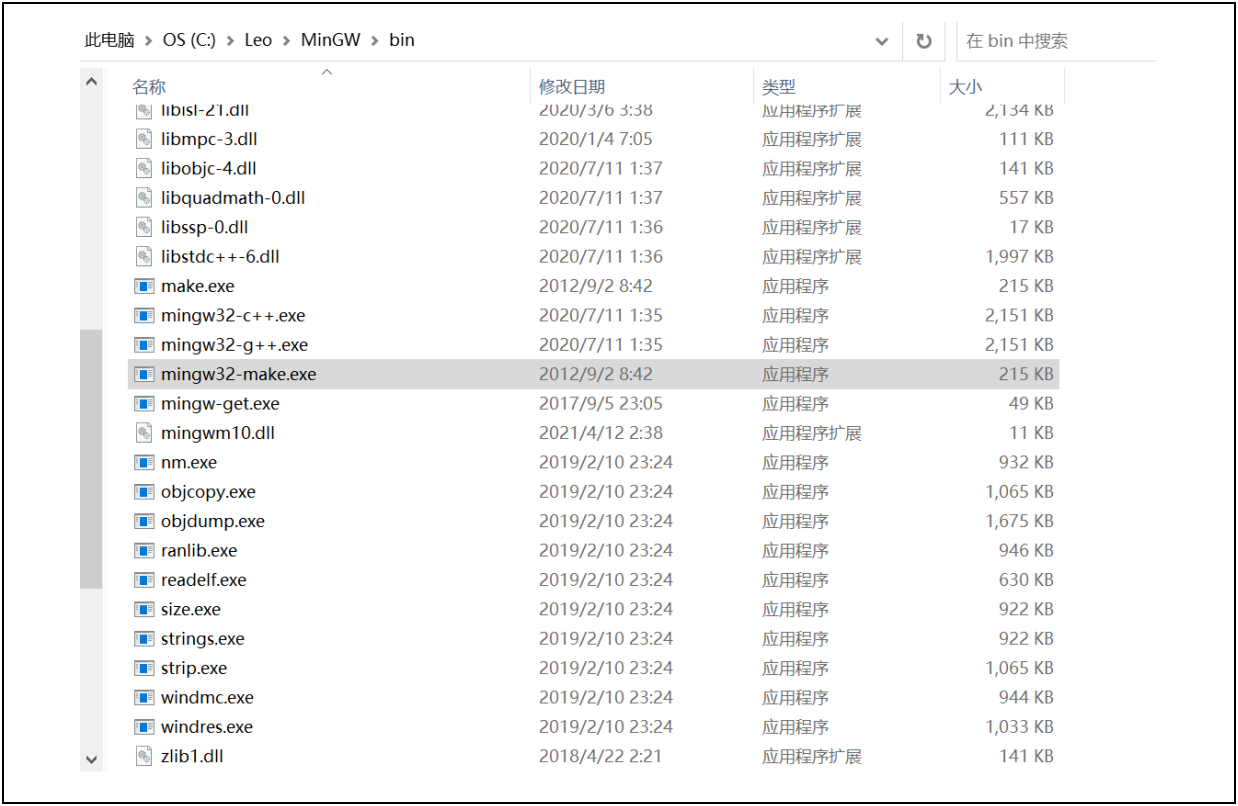

图3. MinGW设置

三、OpenOCD使用

Openocd可执行文件由雅特力提供，在本文档配套的代码包内可找到。使用时只需将其添加到系统环境变量即可，无需其他安装与配置。

四、环境变量配置

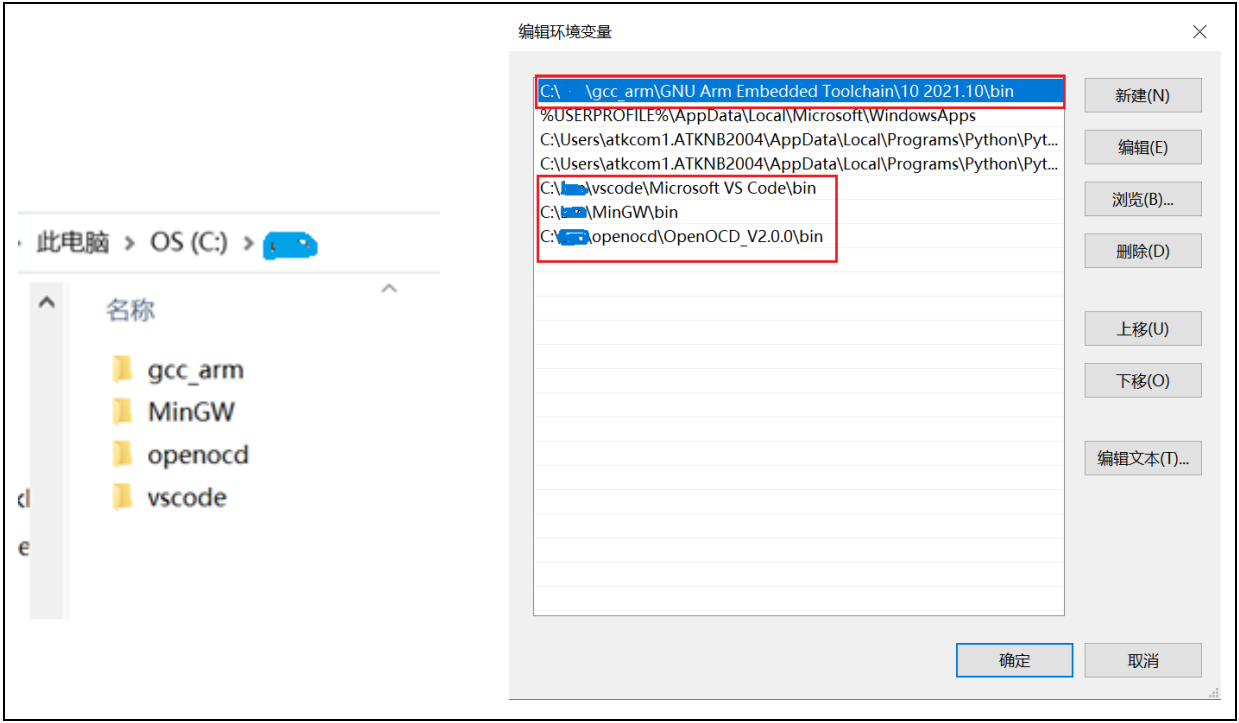

在系统中搜索“环境变量”，进入环境变量配置界面，确保前面所安装的软件都已添加到环境变量中；例如如下所示：

图4. 环境变量设置

上图为笔者系统下软件安装路径和环境变量配置，可作为参考。

需要特别注意，如若环境变量安装路径不对，会导致VSCode编译下载代码等出错。

Linux下环境配置

下面介绍在linux下软件安装与环境配置（ubuntu系统为例）。

一、VSCode安装

输入以上命令后耐心等待一会，安装完成会出现提示信息。

安装成功之后，在命令行下只需输入code命令即可启动VSCode，如下图所示：

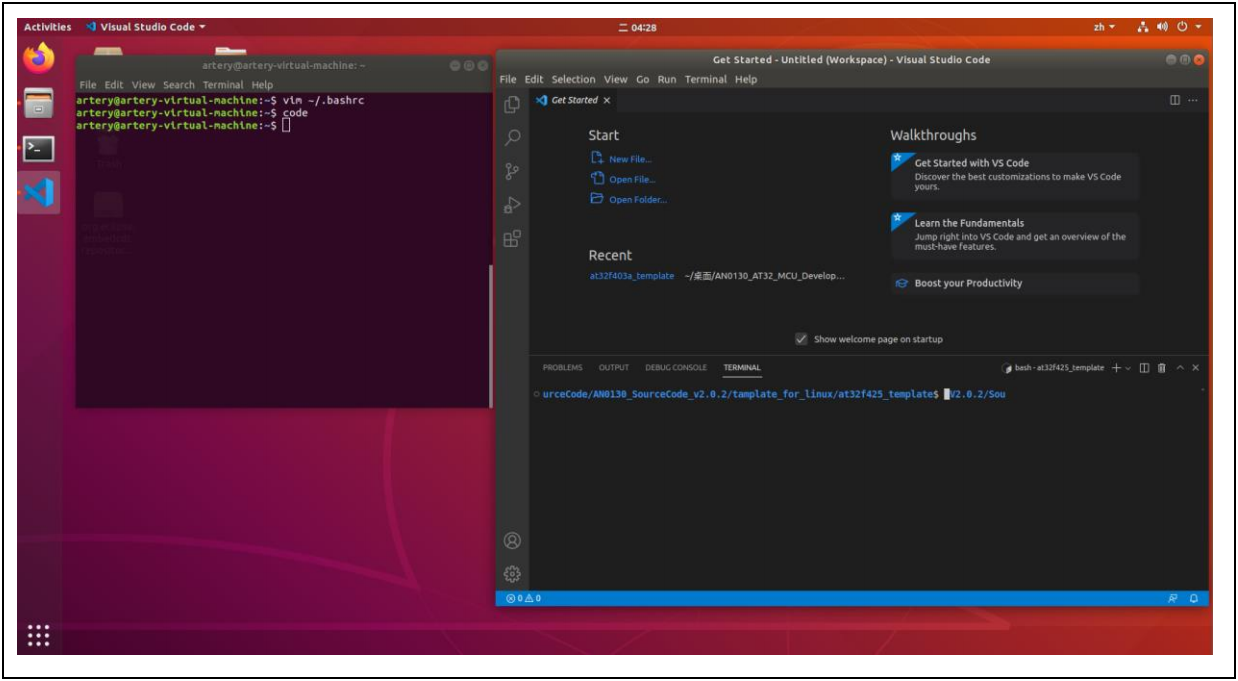

图5. Linux下VSCode安装与启动

二、交叉编译工具链与OpenOCD安装

第一步：在arm官方网站下载好交叉编译工具链，也可使用本APPNOTE所提供的工具链，将其放在linux某个目录下；

第二步：使用artery提供的OpenOCD软件，将其放在linux某个目录下；

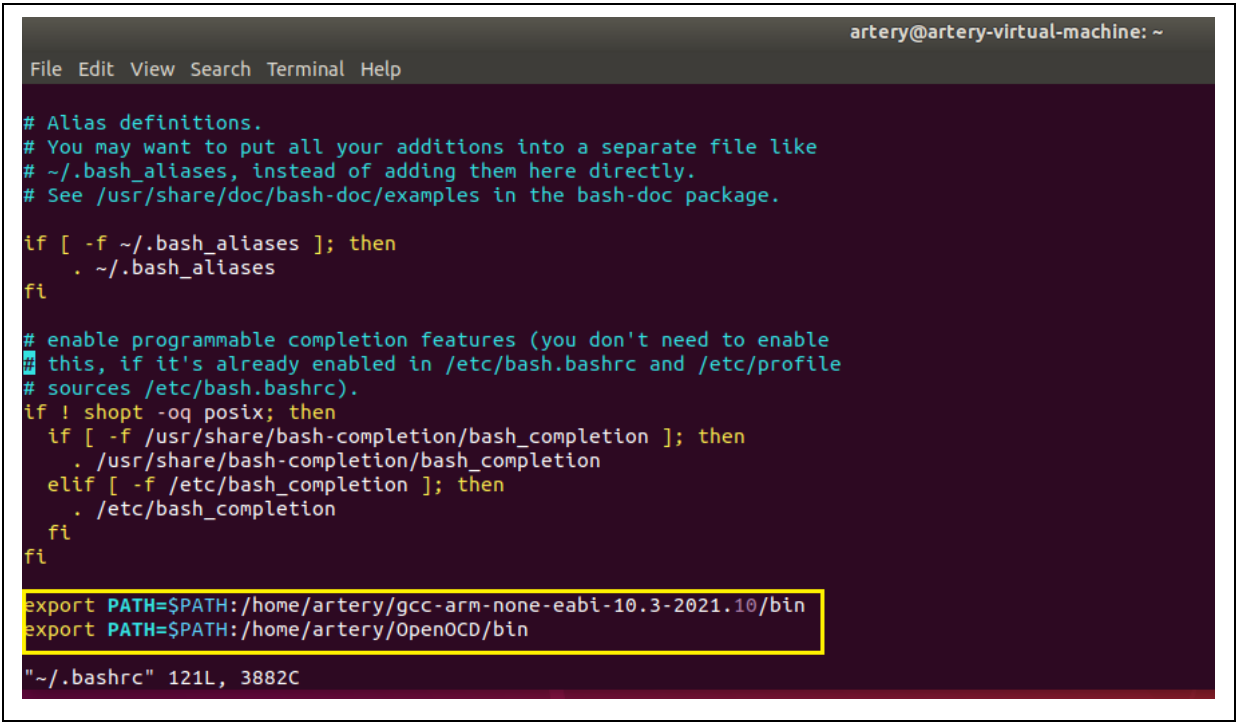

第三步：将交叉编译工具链和OpenOCD添加环境变量，例如将其放在/home/artery目录下，打开~/.bashrc文件，在末尾添加如下两行：

注：交叉编译工具链和OpenOCD在附带的software_tool文件夹下有提供，可直接使用。

Template使用

硬件环境

对应AT-START-BOARD搭配AT-Link

工程导入

模板工程分为windows和linux两个版本，在windows环境下使用：

SourceCode\at32_vscode\template_for_windows目录下工程，在linux环境下使用：

SourceCode\at32_vscode\tamplate_for_linux目录下工程。

代码包内模板工程如下：

图7. 模板工程

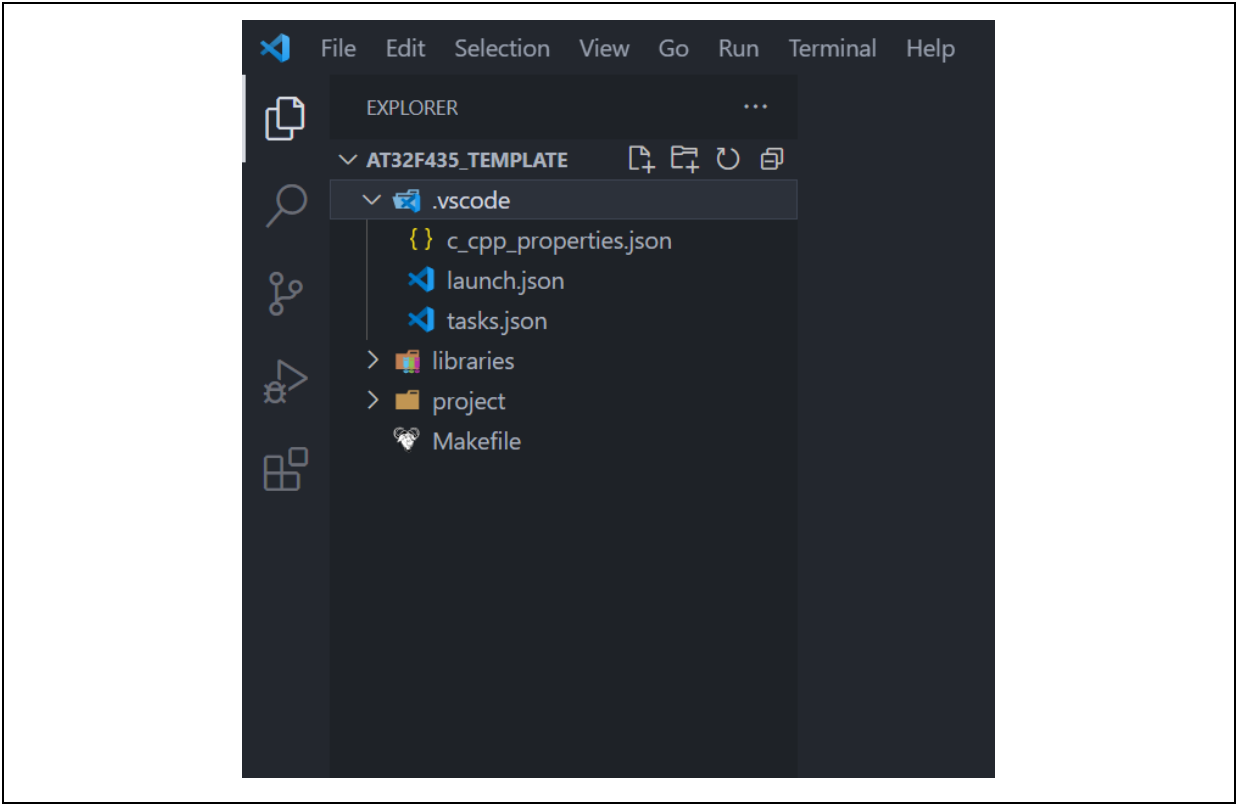

如若环境安装正确，下面只需要将本文档配套的代码包内的模板工程文件夹使用VSCode打开即可。打开后工程目录如下所示：

图8. 工程目录结构

Libraries：主要存放artery芯片库文件；

Makefile：编译器需要使用；

.vscode：工程配置脚本。

配置修改

由于环境不同，软件安装的路径存在差异，所以需要进行环境适配。只需修改.vscode目录下的3个配置脚本即可。

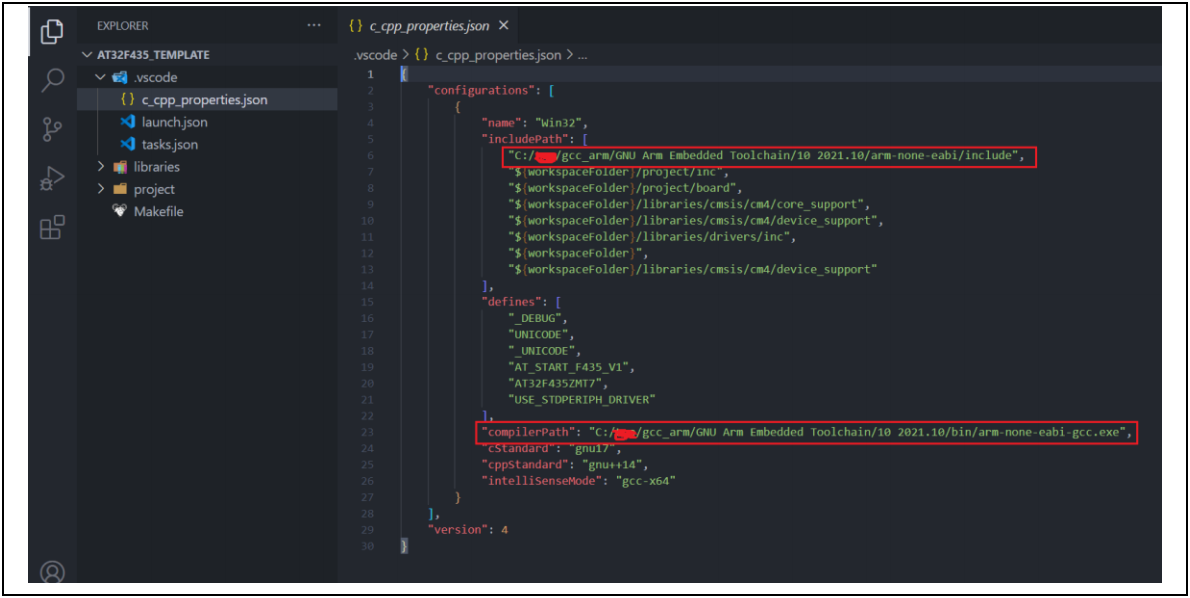

1. c_cpp_properties.json脚本修改

图9. c_cpp_properties.json脚本

上图中框起来的路径需要根据实际路径进行修改。

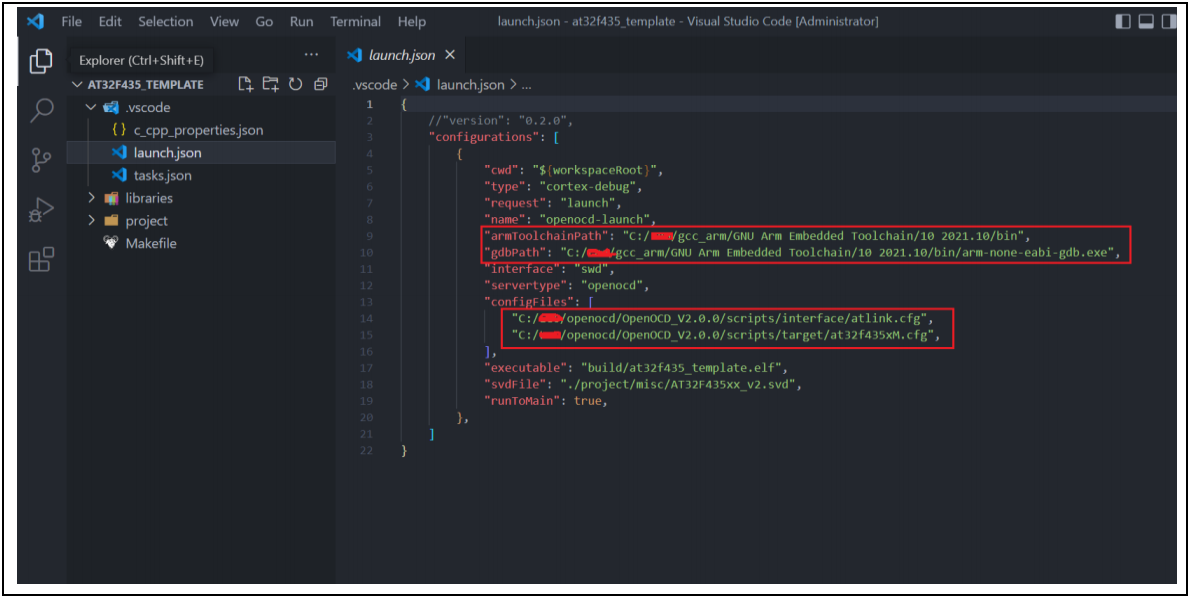

2. launch.json脚本修改

图10. launch.json脚本

上图中框起来的路径需要根据实际路径进行修改。

3. tasks.json脚本修改

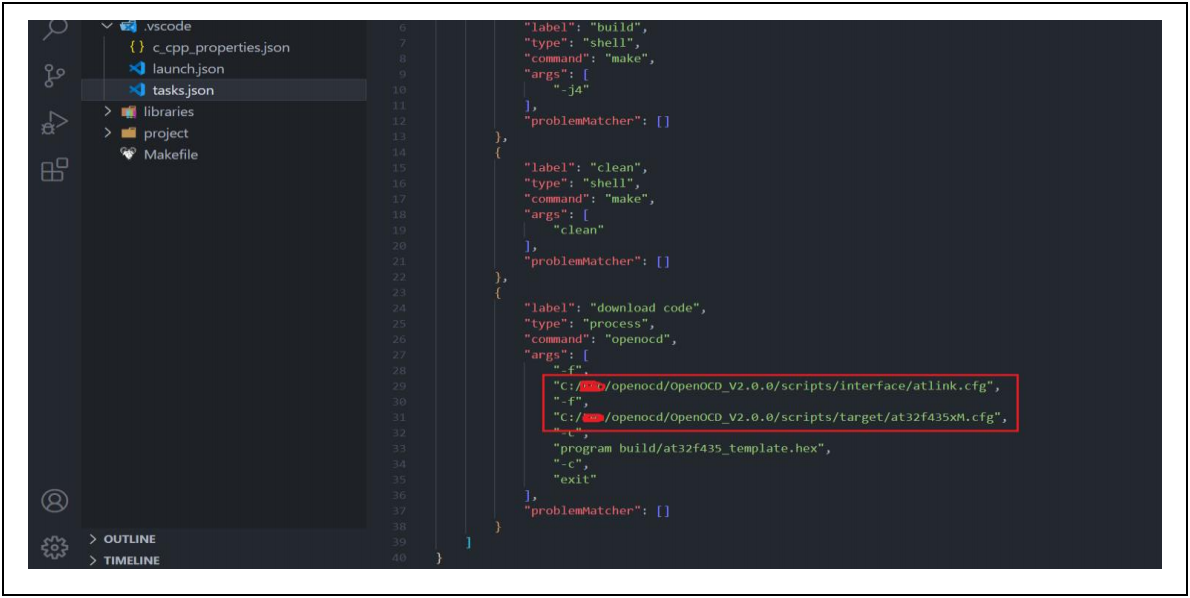

图11. tasks.json脚本

上图中框起来的路径需要根据实际路径进行修改。

工程使用

通过以上配置，现在可以使用VSCode开发、编译、下载、调试AT32 MCU了。

点击VSCode菜单栏TerminalàRun Task会出现如下界面：

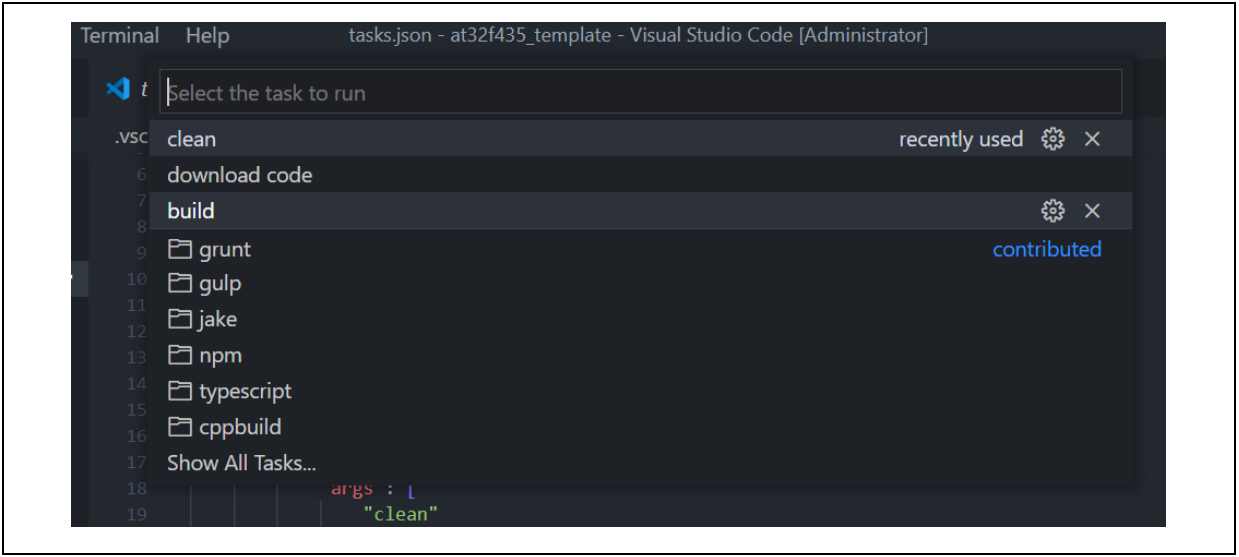

图12. 编译、下载和清除

界面有clean、download code和build，点击这三个按钮分别执行如下操作：

Build：编译代码；

Clean：删除编译产生的文件；

download code：下载代码到目标板。

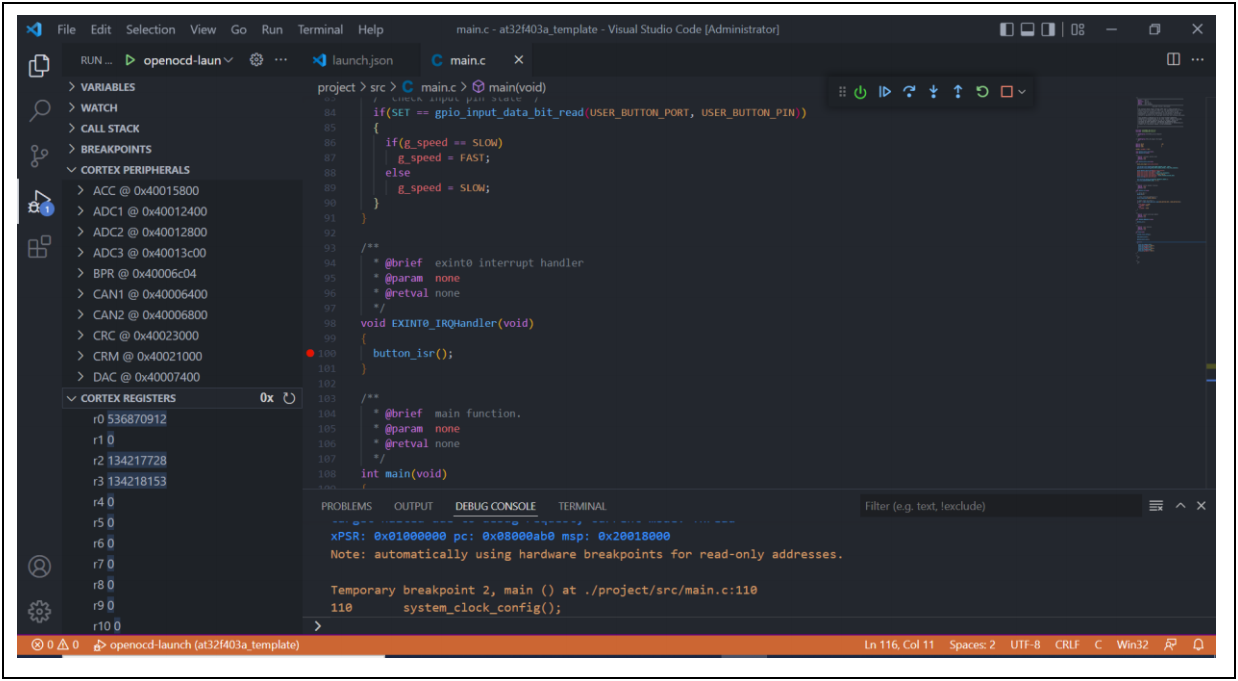

编译下载代码后，点击VSCode菜单栏RunàStart Debugging即可进入调试状态：

图13. 调试界面

进入调试界面后可进行单步执行等操作，也可查看外设寄存器值、变量值等操作。

IC型号修改

Template工程为各系列中单一型号，如果使用到其他型号需要按照如下步骤修改即可。

Makefile 文件修改

Makefile文件如下红框内容需根据实际型号进行修改

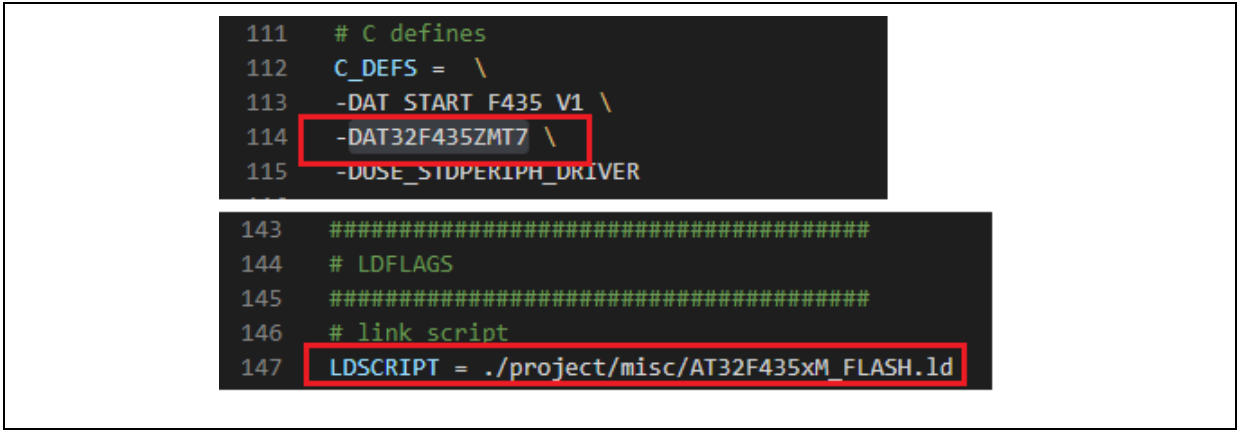

图14. Makefile修改

.ld文件可在artery BSP内获取，路径如下：

AT32F435_437_Firmware_Library_V2.x.x\libraries\cmsis\cm4\device_support\startup\gcc\linker

理论上修改完makefile文件就可以顺利编译下载调试代码了，但在VSCode上阅读代码时会出现波浪线等警告提示，这是因为VSCode解释代码关系出错，还需要修改一下c_cpp_properties.json脚本

c_cpp_properties.json脚本修改

文件如下红框内容需根据实际型号进行修改：

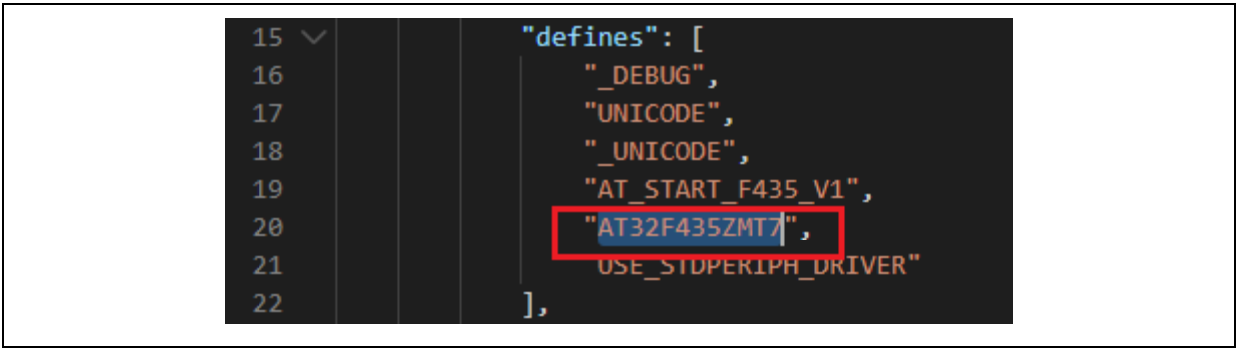

图15. c_cpp_propertie修改
