一、功能介绍
CW32W031 提前中断功能是在芯片读取一帧数据的过程中，查看已经解出来的数据，判断是不是自己想要的， 再决定继续读取还是放弃这帧数据。
流程图如下所示：

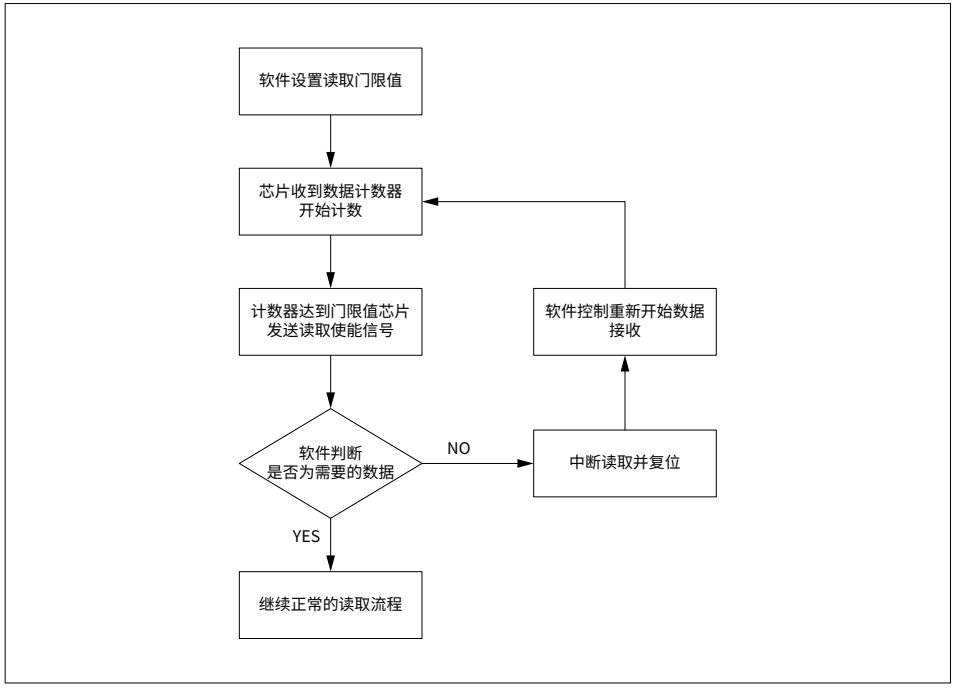

图 1-1 提前中断流程图
二、软件设计参考
2.1 软件设计流程
1. 芯片初始化；
2. 将芯片配置为提前中断模式；
3. 通过寄存器设置包头长度，或者称为计数器门限值。提前中断功能需要设置确定从第几个字节开始检查， 以及检查多少个字节的数据（只支持 8 字节或 16 字节，分别使用 PLHD_LEN8/PLHD_LEN16 表示）；
4. 芯片进入接收模式；
5. 芯片接收数据，内部计数器开始计数，收到一个字节加 1，直至计数器达到包头长度之后，芯片会产生 提前中断信号，供软件读取；
6. 软件判断是否为自己想要的数据，如果是，则继续往下读取，如果不是，则停止读取
2.2 软件设计验证
2.2.1 验证步骤
1. 发送模组周期性发送 100 字节数据包，前 30 字节数据为
2. 接收模组配置提前中断模式，并设置从第 5 字节开始，共检查 16 字节数据；
3. 当产生提前中断信号时，将提前中断得到的数据打印出来；
4. 继续往下接收，将本帧数据全部打印出来；
5. 通过串口助手查看打印结果。
2.2.2 SDK 示例

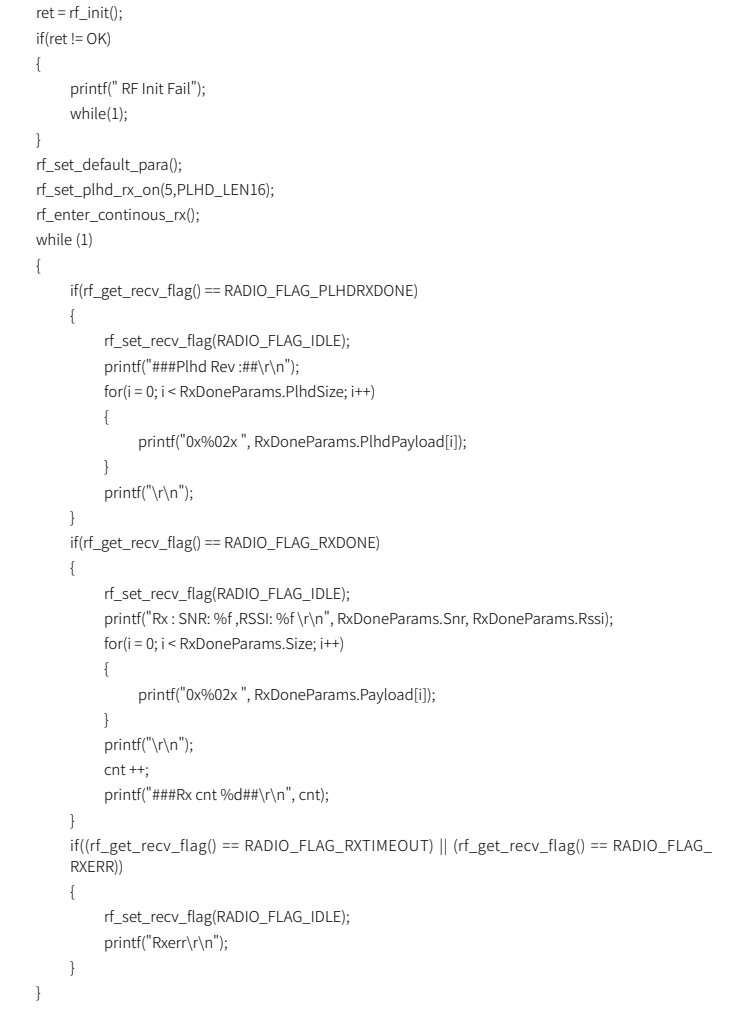

main.c 参考代码：
示例代码配置了提前中断模式，并设置从第 5 字节开始，共检查 16 字节数据。接收到提前中断信号后，主 函数中选择将提前中断接收到的内容打印出来，并继续接收；随后模组会再产生一个接收中断信号，主函数 中再将完整接收到的数据内容打印出来。

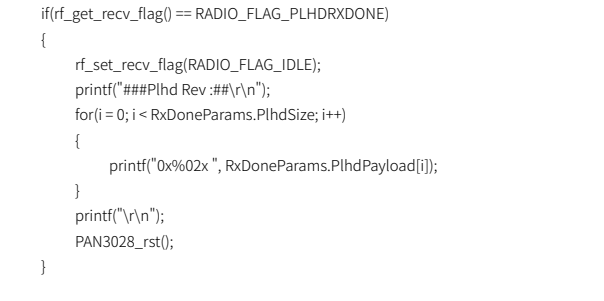

如果需要提前中止接收，只需要在接收到提前中断信号后执行“PAN3028_rst();”，即：
2.2.3 验证结果

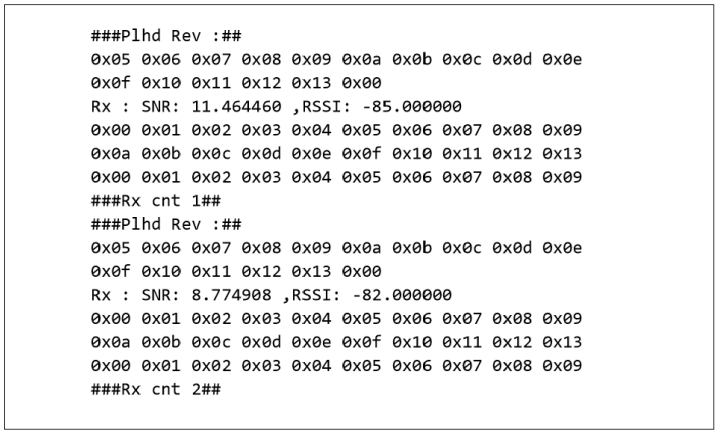

串口助手显示结果为：
根据结果显示，接收模组发生了提前中断，获取到了指定的数据，并继续执行接收，接收到完整数据包。
2.3 逻辑分析仪抓取
2.3.1 验证步骤
1. 发送模组周期性发送数据包；
2. 接收模组分别使用提前中断接收模式和正常接收模式进行接收
3. 使用逻辑分析仪 Channel1 抓取提前中断信号，Channel1 抓取正常接收端信号
2.3.2 验证结果
抓取结果如下图所示：

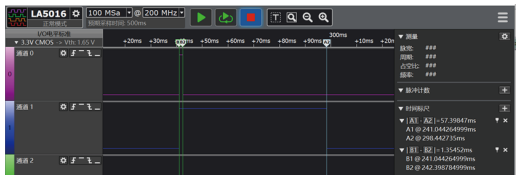

图 2-1 逻辑分析仪抓取结果
由结果可以看出，提前中断接收模式在 1.35ms 时就产生了提前中断，供用户判断。正常接收模式需要在 57.39ms 才产生完整的接收中断。
2.4 注意事项
提前中断功能只支持读取两种数据长度，即 8 字节 /16 字节，分别 PLHD_LEN8/PLHD_LEN16 表示。不可以使用自定义参数。
提前中断功能获取数据时，使用 PAN3028_plhd_receive() 接口函数，与普通数据包 PAN3028_recv_packet() 接口函数不同，其内部 FIFO 地址不同。
