您想将触摸功能整合到您当前的产品中，但空间不足吗？本篇文章将带您了解瑞萨电子最新小型触摸微控制器RL78/G16的优势，该控制器具有易于使用的评估板和触摸专用评估系统，可加快评估速度。
Yukiko Date（Staff Product Marketing Specialist）
触摸MCU市场正在快速增长，越来越多的应用设施使用了触摸按键功能，它可以确保卫生并为大家带来更便利的生活方式。将触摸功能部署到MCU应用程序中是当中行业趋势之一，但是，小型产品散热面积较小，因此还必须考虑散热设计，并且需要能够保证在高温环境中操作的可靠性。
RL78/G16是瑞萨电子小型的通用微控制器（MCU），工作频率为16MHz。与RL78/G15 MCU类似，它针对8位MCU应用进行了优化，其电容式触摸传感器功能和安全特性使其适用于广泛的应用，包括家用电器、照明控制、传感器控制、逆变器、风扇控制等。
RL78/G16的定位
根据下面的参考表，RL78/G16支持广泛的工作环境温度，并配备了电容式触摸传感器功能和安全功能，与现有的RL78 MCU系列区分开来。

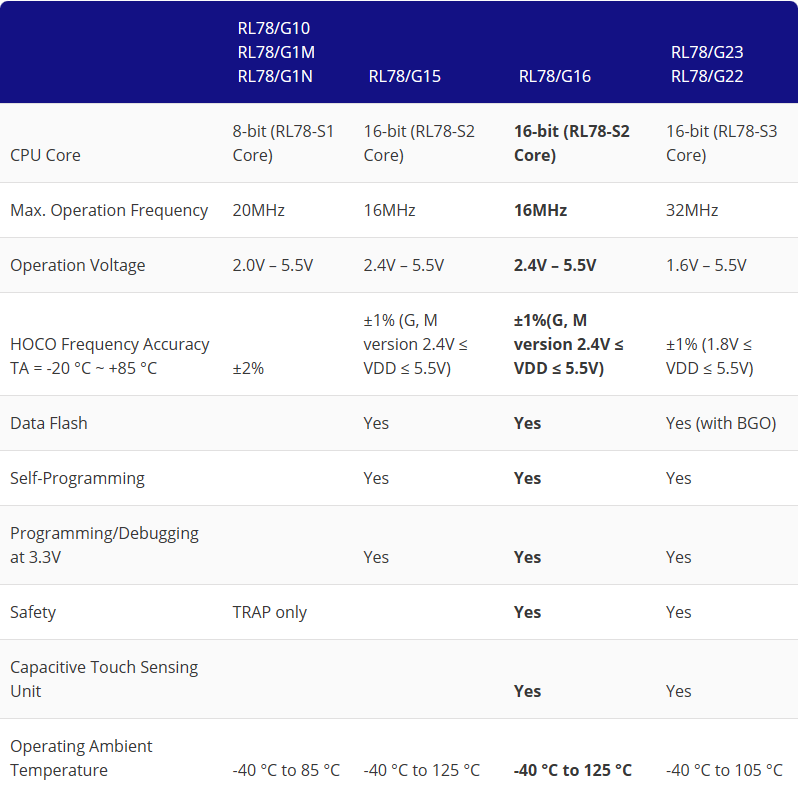

表1：RL78系列比较表
RL78/G16系列涵盖了RL78/G15的上位，将10引脚至32引脚和32KB或16KB代码闪存带入市场供客户选择。
RL78/G16单片机的主要特性
1、瑞萨电子小型触摸微控制器的节省空间和触摸功能
RL78/G16采用封装，包括（10引脚-LSSOP（4.4×3.6毫米））和（16针-HWQFN（3×3毫米））。10针LSSOP（4.4×3.6mm）具有3个通道，16针HWQFN包含一个7通道电容式触摸传感器单元。
2、IEC 60730认证（家用电器必须认证）
通过使用瑞萨电子的应用笔记和经过IEC 60730 B类认证的样品程序，客户可以轻松获得其最终产品的IEC 60730认证。RL78/G16配备了基于功能安全标准的安全功能，以防止家用电器着火或造成伤害。此外，电容式触摸传感器功能可以自我诊断内部电路异常，并通过自身测试软件确保安全。您可点击链接：https://www.renesas.cn/cn/zh/application/industrial/building-home-automation/functional-safety-solution-capacitive-touch-sensor探索更多信息！
3、增强的内置外设功能可降低系统总成本
RL78/G16具有复位功能、比较器、数据闪存和电容式触摸传感器功能。无需用于UART通信的外部振荡器，因为RL78/G16集成了高精度、高速片内振荡器。无需安装各种外部组件，可以降低整个系统的成本。还提供调试和自编程功能，使产品更易于使用。
4、在高工作环境温度（125°C）下减少热失控
根据应用需求，可提供三种产品等级：
A 型：-40°C至85°C
G型：-40°C至105°C
M型：-40°C至125°C
最高工作环境温度为125°C，使散热设计变得简单，使微控制器能够安装在小型产品上，靠近电机和LED等发热元件。

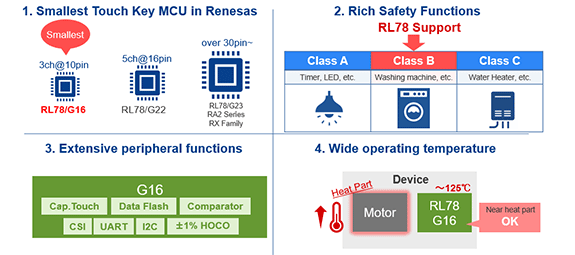

图2 RL78/G16 MCU的4个主要特性
简化开发的工具
1、使用智能配置器轻松进行初始配置
支持智能配置器，这是GUI工具，可以自动轻松地生成初始配置程序。智能配置器能支持许多瑞萨微控制器，为客户应用进行快速、智能的软件开发。
2、开发触摸、I/F、只需简单的操作：QE用于电容式触摸
电容式触摸的QE是一种触摸开发支持工具，允许自动调整、监控和偏移调整。调优结果也可以作为代码生成并反映在项目中。
基本调谐可以在几分钟内完成，因为只需触摸目标电极即可完成自动调谐。监控功能允许您实时调整和反映调谐参数，并立即显示结果以在各种情况下找到最佳参数，即使有大量静电或手湿。

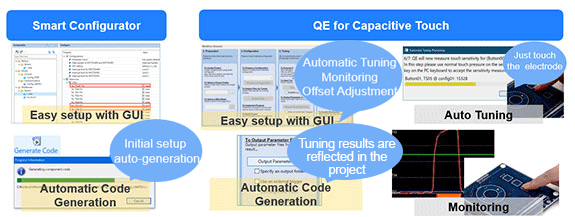

图3 电容式触摸功能的智能配置器和QE
3、即用型评估板和评估系统，简化触摸开发
用户可以在RL78/G16快速原型开发板或RL78/G16电容触摸评估系统之间进行选择，以快速启动您的触摸开发。
RL78/G16快速原型开发板是一款易于使用的评估板，专门用于原型设计和开发，只需连接USB电缆即可进行程序编写/调试。此外，还提供了两个触摸按钮和一个滑块，以便于电容式触摸评估。
另一方面，RL78/G16电容触摸评估系统是专门用于电容式触摸评估的评估板，包括开关、滑块和滚轮。通过与上面介绍的电容式触摸QE相结合，可以在购买后立即开始评估。

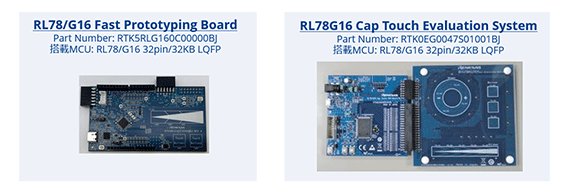

图4 RL78/G16评估板
4、使用Arduino库加速原型开发
Arduino库可用于快速原型开发板，并且还支持Arduino IDE，使您不仅可以从RL78的资源中受益，还可以从庞大的Arduino资源中受益。通过访问两个库，用户可以尽早实现目标应用。
如果您想使用Arduino IDE进行评估，请访问：https://github.com/renesas/Arduino/wiki
瑞萨电子小型触摸微控制器RL78/G16以及全套开发工具均已提供，您可点击链接进入RL78/G16产品页查看更多资源与技术支持：https://www.renesas.cn/cn/zh/products/microcontrollers-microprocessors/rl78-low-power-8-16-bit-mcus/rl78g16-compact-low-pin-count-microcontrollers-capacitive-touch-sensor-unit-ideal-home-appliances-and-high?utm_source=WeChat&utm_medium=Organic&utm_campaign=WeChat
访问下方网址即可进入瑞萨电子在线商店购买器件和开发套件：https://www.renesas.cn/cart/purchases
点击下方二维码了解瑞萨电子成功产品组合-感应加热电饭煲：https://www.renesas.cn/cn/zh/application/home-building/induction-heating-rice-cooker
