灵动股份推出支持BLE 5.1的低功耗蓝牙MM32WB0510 MCU

cathy 发布于：周三, 07/19/2023 - 17:38 ，关键词：

灵动股份低功耗蓝牙通讯技术，于2023年7月19日全新推出符合 BLE 5.1 规范的MM32WB0510 系列 MCU。MM32WB0510系列集成 BLE 5.1 射频模块，工作在 2.4GHz ISM 频段，射频前端采用 GFSK/FSK 调制，支持可编程的频率通道和输出功率，支持 1Mbps 和 2Mbps 的通信速率。配套软件支持各种蓝牙Profile，提供小尺寸协议栈，最小仅占用12KB Flash 和 2KB RAM。

MM32WB0510 搭载 Arm Cortex-M0 内核，主频可达 96MHz，内置128KB Flash 和 16KB SRAM，并集成了 USB 和 FlexCAN 接口，面向智能家居，键鼠，消防现场部件，电力电子，汽车OBU，汽车传感器等无线和多接口类型的应用。可选封装形式包括：LQFP64，LQFP48，QFN48 和 QFN32。

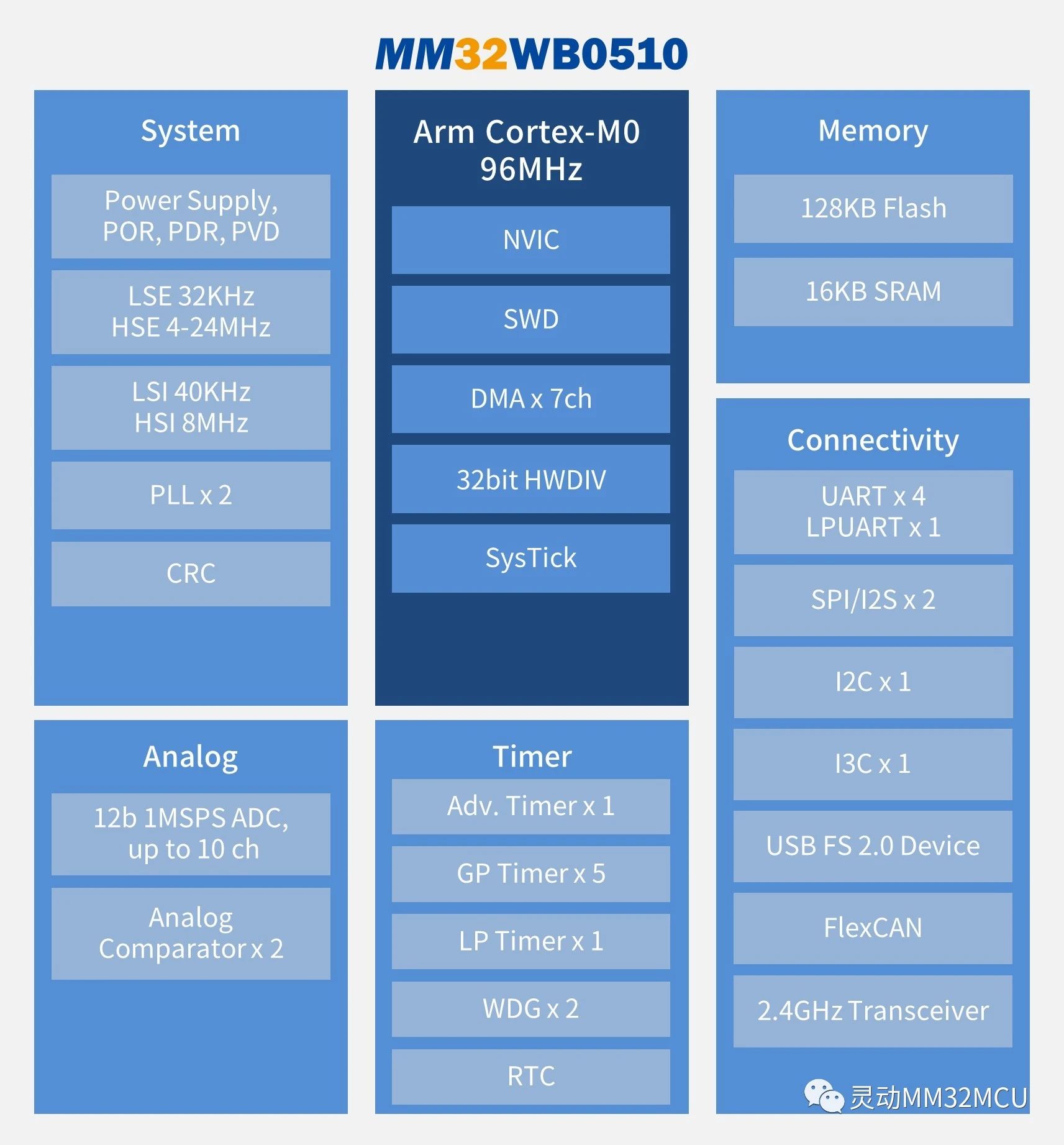

MM32WB0510的主要特点

内核与存储

搭载 32 位 Arm Cortex-M0 内核，工作频率可达 96MHz
多达 128KB Flash，16KB SRAM

时钟、复位和电源管理

2.0V ∼ 3.6V 供电
外部 4 ∼ 24MHz 高速晶体振荡器
内置经出厂调校的 8MHz 高速 RC 振荡器
内置 40KHz 低速振荡器
外部 32.768KHz 低速振荡器，支持旁路功能

多达 10 个定时器

1 个 16 位 4 通道高级控制定时器（TIM1），有 4 通道 PWM 输出，以及死区生成和紧急停止功能
1 个 16 位通用定时器（TIM3）和 1 个 32 通用定时器（TIM2），有多达 4 个输入捕获/输出比较，可用于 IR 控制解码
3 个 16 位基本定时器（TIM14 / TIM16 / TIM17），有 1 个输入捕获/输出比较通道。TIM16 和 TIM17 有 1 组互补输出，死区生成，紧急停止，调制器门电路用于IR控制
1 个 16 位低功耗定时器（LPTIM），可在除 Standby 模式外的所有模式唤醒 CPU
2 个看门狗定时器（独立型的 IWDG 和窗口型的 WWDG）
1 个 Systick 定时器：24 位自减型计数器
一个实时时钟（RTC）模块

多达 49 个快速 I/O 端口

所有 I/O 口可以映像到 16 个外部中断
所有端口均可输入输出电压不高于 VDD 的信号

多达 11 个外部通信接口

5 个 UART 接口（包括 1 个 LPUART 接口）
2 个 SPI 接口（支持 I2S 模式），其中 SPI1 用于内核和射频模块间通信
1 个 I2C 接口
1 个 I3C 从机接口
1 个 USB Device 接口
1 个 FlexCAN 接口，支持 CAN 2.0B

模拟接口

1 个 12 位模数转换器（ADC），1μS 转换时间，多达 10 个外部输入通道，2 个内部输入通道
2 个高速模拟比较器

MM32WB0510 全系列支持 -40℃ ∼ +85℃ 工业型工作温度范围

硬件和软件配套

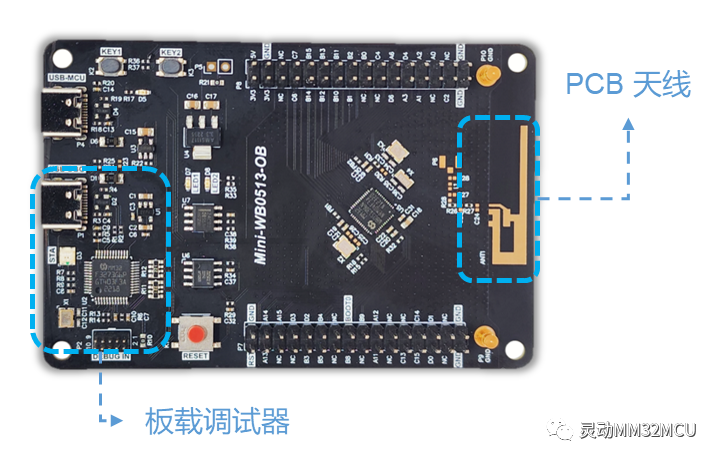

产品对应开发板Mini-WB0513-OB，配置 2.4GHz PCB 天线，MM32-LINK板载调试器。板载接口包括：一个 IPEX-1 天线座子，两个 USB Type-C，两个 5P 1.27mm 外接仿真器接口，以及 MM32WB0513D6N 全引脚拓展连接器。开发板采用 USB Type-C 供电。

配套软件底层基于LibSamples，提供蓝牙协议栈、NUS（Nordic UART）透传和HID（Human-Interface Device）等常用例程。扩展更多 Profile，请联系 MindMotion Marketing。
