LPC86x系列今日已经全线发布。作为一款通用且基于Cortex-M0+的微控制器, LPC86x在LPC84x的基础上增加了全新的I3C接口，并具备电机控制功能，此设计堪称独特。

简介

LPC86x是建立在LPC84x的基础上优化升级而来，之前在“NXP客栈”发表过一篇《入门级MCU可以有多“卷”？读懂LPC86x，你就明白了~》对LPC86x做了资源介绍。

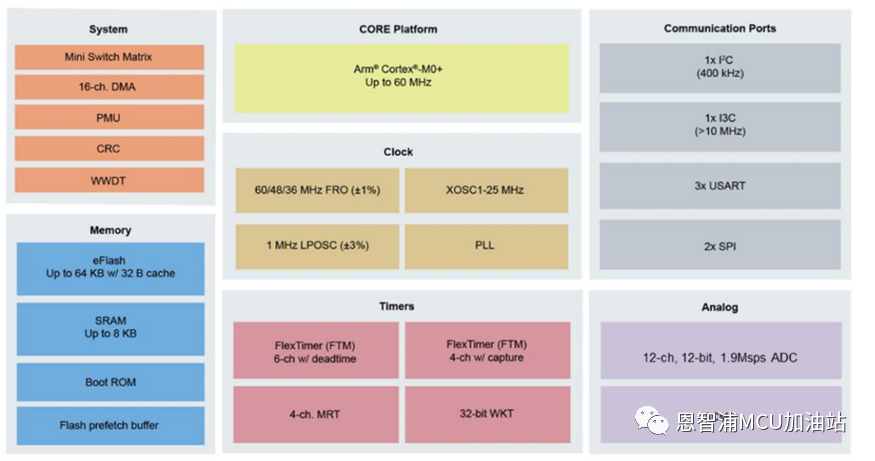

这里再简单介绍下，NXP家MCU新品：LPC86x是一颗基于Cortex-M0+的60MHz的MCU，64kB的Flash，8KB的SRAM，时钟源支持内部的FRO，外部晶振，1MHz低功耗的FRO以及PLL，串行接口新增了MIPI-I3C，还保留传统的USART，I2C和SPI，定时器方面升级到了对电机控制更友好的FlexTimer，低功耗唤醒定时器WKT，看门狗定时器，模拟方面将ADC的采样率提高到了1.9Msps，保留了模拟比较器，同时LPC86x还保留了LPC800家族最大的特色Switch Matrix(SWM)，可以将任意数字功能映射到除了电源以外的管脚上去，极大的方便了客户PCB布局和优化。

继承提高

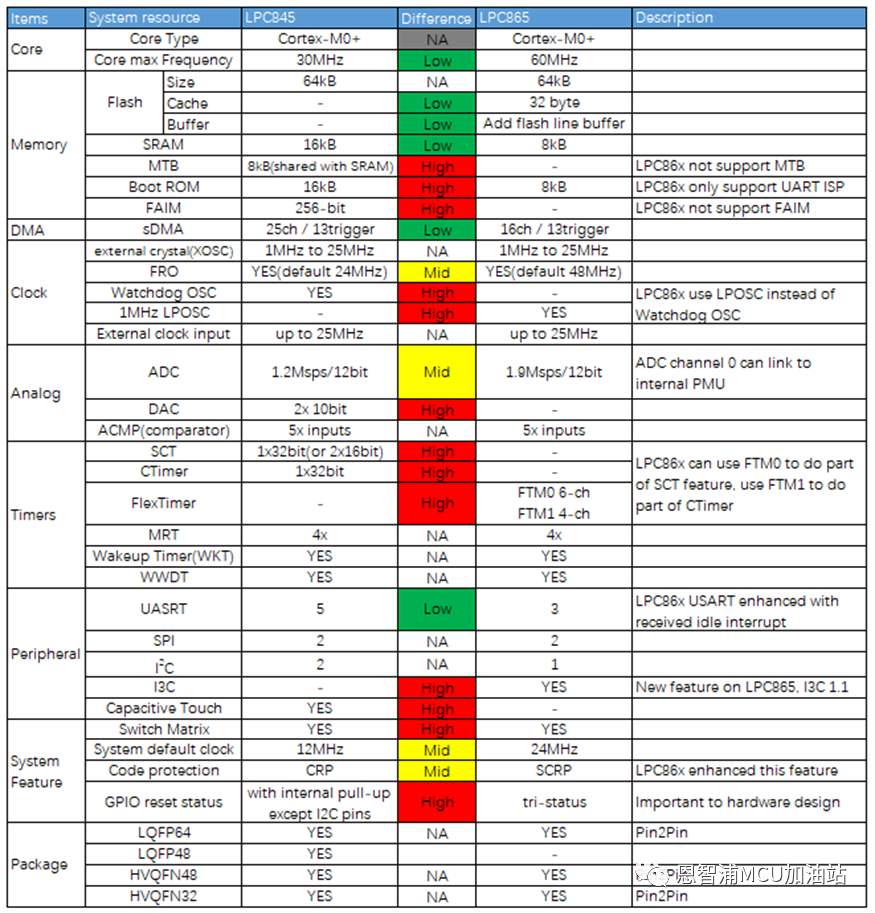

下面咱们说下LPC86x相对于LPC84x系列做了哪些优化，这里我们有一篇应用笔记《AN13803 How to migrate LPC84x to LPC86x》，也可参看下图，我会做简明扼要的说明：

LPC86x为了做电机的应用提升了MCU的主频，从30MHz直接提到了60MHz，为了配合高主频，Flash这里我们增加了32byte的Cache，同时将LPC84x的CTimer，MRT和SCT定时器替换成了2组FlexTimer，这样对BLDC电机的支持就更友好了。
MCU主时钟的提升，也提升了ADC的采样速率，从LPC84x的1.2Msps来到了1.9Msps。
为了适用新的应用场景，我们引入了MIPI-I3C接口（>= 10MHz)，因此在I2C接口中进行了相应的更换。
出于成本优化的考虑，LPC86x的SRAM从LPC84x的16kB缩减到8kB，DMA从25个通道缩减到16个，UART缩减到3个，删减了DAC，FAIM和触摸接口CAPT。ROM体积也做了优化，所以只支持串口的ISP，和Flash的IAP功能了。性价比如此之高，没人能拒绝吧~
在LPC84x的基础上，针对客户的反馈，改进如下：
– 将MCU的IO pin在上电过程中默认为tri-status状态
– 使用LPOSC替换了Watchdog Oscillator优化了低功耗的数据
– 增强了代码读保护的功能
– 为UART增加了接收IDLE超时中断
– ADC拥有内部的参考电压等功能
管脚兼容整个LPC800系列

如何快速上手

目前我们已经发表了12篇针对LPC86x的应用笔记，还有很多在路上了（可以在这里找到LPC86x 60MHz|Arm Cortex-M0+|32-bit Microcontrollers (MCUs) | NXP Semiconductors | NXP Semiconductors），按照计划，我们针对硬件设计，内核性能，低功耗，如何使用ROM、SwitchMatrix、固件升级通过I2C接口、固件升级通过SPI接口、I3C、FlexTimer、UART、ADC、BSDL扫描等使用设计会有相应的应用笔记。

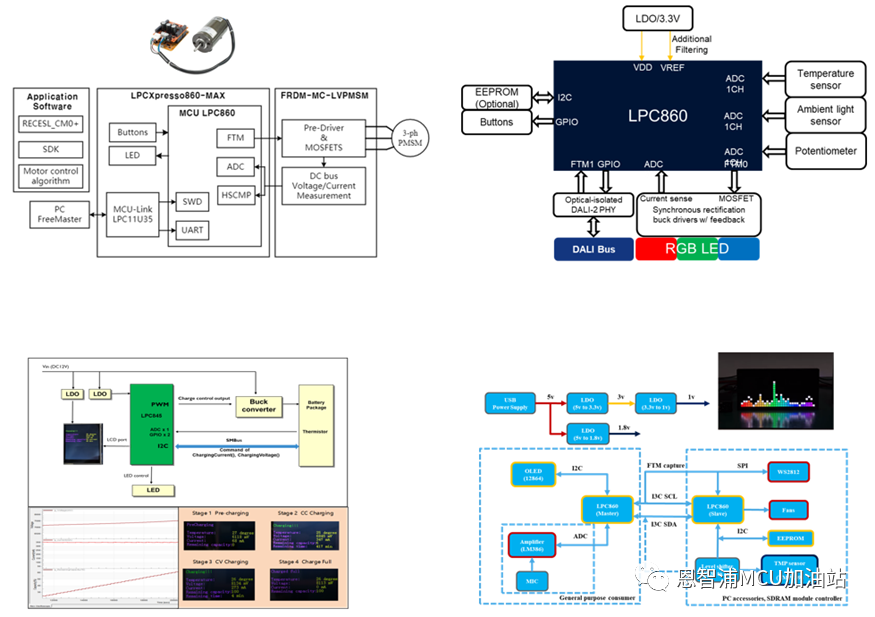

根据客户的实际需求，我们对BLDC/PMSM电机控制和FTM+ADC+DMA联动将有相应的应用笔记。

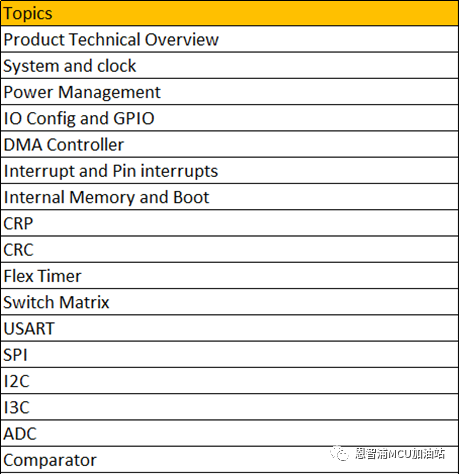

除此之外，攻城狮们按照下图的列表，亲自下场录制了中文培训视频给到大家。视频录制正在进行中，播放方式会在今后的文章中介绍。
