高转速 精准恒温的爱普特高速吹风机MCU方案

cathy的头像
cathy 发布于：周二, 05/30/2023 - 17:05 ，关键词：

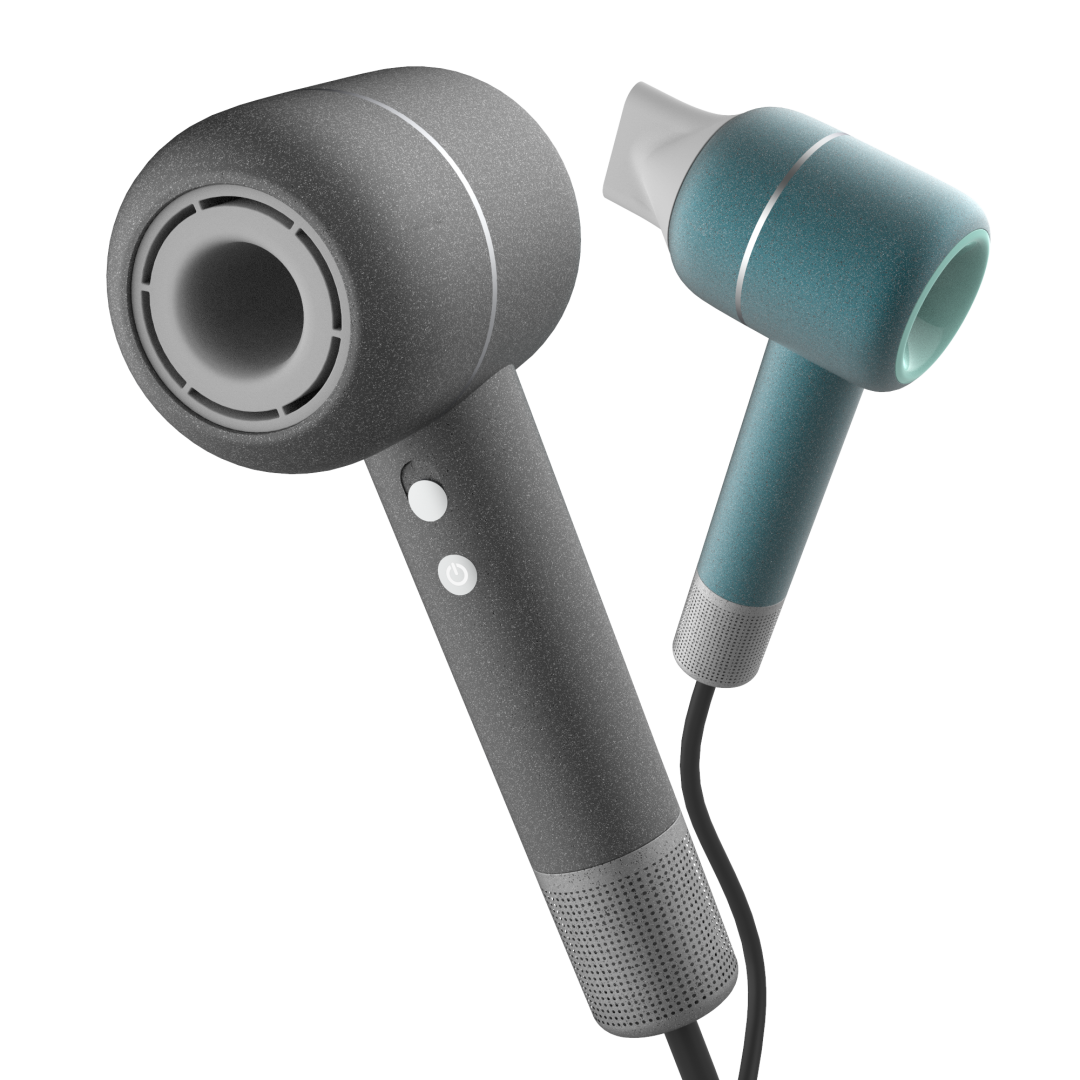

吹风机是居家必备的小电器之一。目前市场上有高速吹风机跟普通吹风机两种，本质区别就是干发速度及护发效果。高速吹风机较普通吹风机，吹干头发效率可提升三倍以上。同时高速吹风机采用高速无刷马达，靠高速转动的风扇叶片所产生的风把头发上的水分吹走，改变了普通吹风机靠发热片高温烘干头发水分的模式，极大减少了对头发和头皮的伤害，实现温和护发效果。


爱普特推出的基于自研的全国产RISC核32位MCU—APT32F171芯片的高速吹风机方案以其高转速、精准恒温、高性能低成本、高可靠性等优点，深受客户认可，已在多家知名品牌客户中量产出货。

方案特点

  • 采用专业的直流无刷电机，速度高达10万+转

  • 无刷电机结构紧凑，体积小，重量轻，使得风筒整体体积更小，便于携带

  • 无刷电机噪音低，功率大，采用气压倍增技术，体验感舒适

  • 无刷电机寿命长，导电性强

  • 电压范围：AC160V~220V,功率范围：50W~150W

  • 闭环方式：速度闭环 功率闭环

  • 控制方式：双电阻无感FOC控制

  • 功率闭环：波动小于0.5%（50W~150W）

  • 速度闭环：波动小于0.4% 10000+RPM

  • 电机从静止到最高转速只需0.5s，启动平稳不抖动

  • 精准恒温控制

  • 硬件PID温度控制，可实现300次/s温度检测，温度控制精度小于1°

  • 通过匹配吸入功率，实时检测电机运行状态，实现堵风口精确报警

  • 过欠压保护，过流保护，堵转保护，缺相保护，功率保护，启动保护

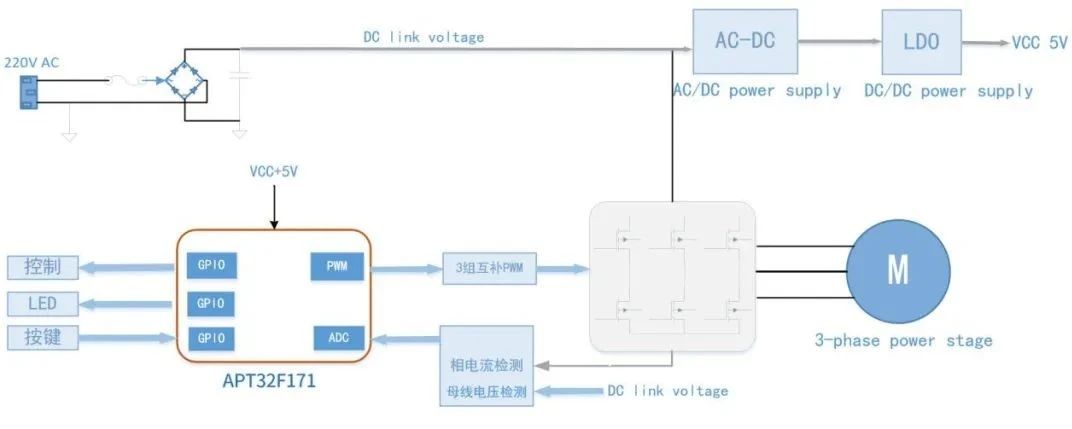

功能框图

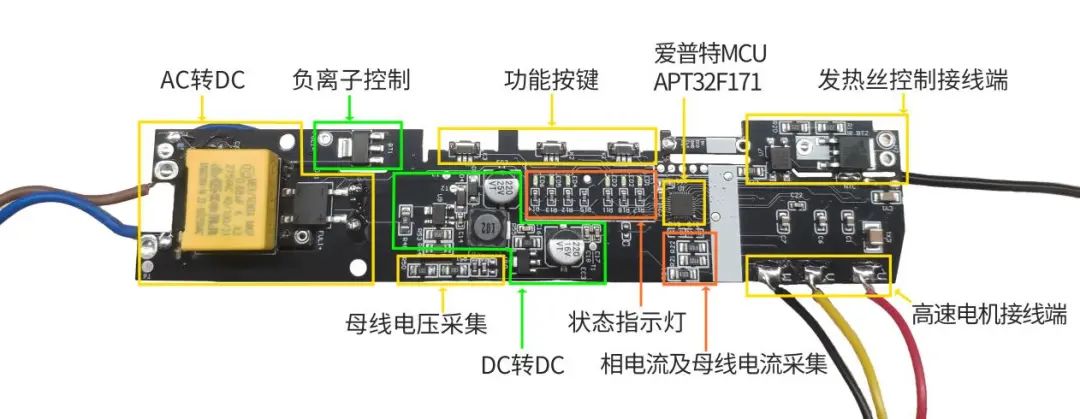

电路板示意图

该高速吹风机方案中主控芯片使用的APT32F171X系列是爱普特基于国产RISC核架构和自研的IP库研发设计的全国产MCU，具有加强的模拟性能，内嵌多达6个独立模拟比较器，2个运算放大器，16路12位高速ADC，支持3组6路互补带死区模式的PWM，最多8个大电流驱动管脚，每个管脚支持灌入最大电流为120mA，具体芯片特性可见下方。

APT32F171X芯片特性

  • 工作电压范围1.8V-5.5V

  • 主频最高可达48MHz

  • 工控级别温度：-40~85℃

  • 片载64K(32Kbytes可选)程序闪存

  • 独立2Kbytes数据闪存

  • 含8Kbytes SRAM

  • 丰富外设接口

  • 支持硬件CRC，独立除法器

  • 支持低电压检测

  • 支持内部模块互联触发

  • 搭载增强型定时器

  • 每个TIMER支持4路PWM输出功能

  • 支持3组6路互补带死区模式的PWM输出

  • 3个16位同步定时器

  • 12位高精度的ADC

  • 支持内部/外部VREF输入等功能

  • 最多8个大电流驱动管脚

  • 多达30个GPIO，均支持外部中断

  • 多达6个独立模拟比较器，2个运算放大器

APT32F171X系列芯片性能优越，具备高可靠性、高集成、低功耗、易开发和价格优惠等优势，除了高速吹风机应用，还可广泛应用于家电设备、工业设备、逆变等市场领域。

来源：爱普特微电子
