目前家电行业对MCU的需求处于稳定增长态势,据调研机构Statista的数据,预计全球智能家电的市场规模将从2022年的442.5亿美元成长到2026年的765.6亿美元,四年CAGR达15%。同期,全球家电的市场规模将从5871亿美元成长到7413亿美元,四年CAGR达6%,智能家电的复合增速远高于行业增速。

随着人们生活水平的提升,对家电的需求不同以往,各类家电产品逐渐向智能化和变频化发展,智能化和变频化推动了家电MCU持续升级换代,对MCU的架构、性能和单机数量提出了更高的要求。原来小家电产品以8和16位为主的处理器,逐渐被以ARM Cortex-M0为代表的32位处理器替代。

由于家电产品对主控MCU高可靠、高安全以及高服务能力的要求,整体来讲,中美贸易战之后,芯片国产化进程明显加快,但实际上从市场份额来看,家电MCU国产化空间明显不足,主要被国外的一线品牌所垄断。

国产替代,“锐”不可挡

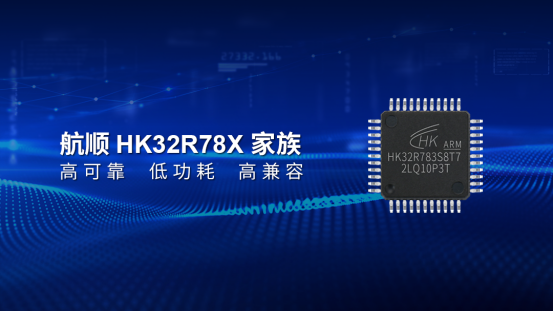

基于目前家电市场和家电MCU的发展趋势,继今年1月份,航顺芯片全新主流级HK32C030家族推出之后,又隆重推出另一重磅级HK32R78家族产品,HK32R78家族产品可以硬件兼容国外另一著名某品牌MCU,主要应用于家电产品市场。


HK32R78产品优势

  • 高性能:HK32R78家族采样ARM Cortex-M0内,最高主频支持64MHz,最大支持64KB Flash和10KB SRAM。带12位高精度ADC和电机控制高级定时器,可以满足家电MCU智能化和变频化需求。

  • 低功耗:HK32R78家族支持Sleep、Stop和Lowpower Stop三种低功耗模式,其中Lowpower Stop模式下功耗最低达2.8uA,可以满足家电产品低能耗、绿色化需求。

  • 高兼容性:HK32R78家族采用灵活的管脚复用功能映射技术,硬件可以P2P兼容国外某品牌系列产品,使国产替代更加方便快捷。

  • 高可靠性:HK32R78家族完全按照工业级要求设计,工作温度可以支持-40℃~ +105℃,ESD等级HBM模式高达6500V、CDM模式高达2000V,Latchup等级高达800mA。

  • 高性价比:采用12寸创新Flash工艺,优化内部电路设计,极大的降低成本和提高可靠性,整体性价比极具优势。

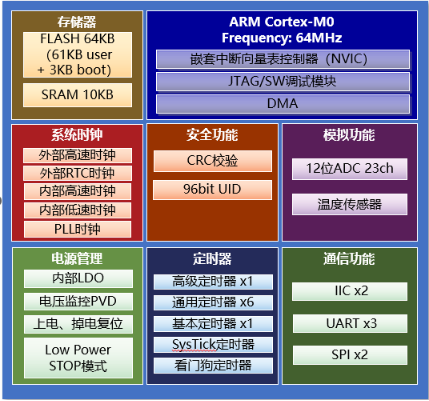

HK32R78家族功能框图

HK32R78功能特性

  • CPU内核:ARM® Cortex®-M0最高时钟频率64 MHz

  • 存储器:

  • 64 Kbyte Flash(包括61Kbyte主Flash区,以及可配置为主Flash区的3Kbyte Bootloader区)。

  • 10 Kbyte SRAM。

  • 时钟

  • 外部高速时钟(HSE):支持4~32 MHz

  • 外部低速时钟(LSE):32.768 kHz

  • 片内高速时钟(HSI):8 MHz/16 MHz/64 MHz

  • 片内低速时钟(LSI):40 kHz

  • PLL时钟:64MHz(最大值)

  • 数据通信接口

  • 3路UART:可以通过自带的波特率发生器产生不同的波特率,并且还支持单线半双工通信、多处理器通信等功能。

  • 2路高速SPI:支持4至16位可编程数据帧,带复用的I2S接口。

  • 2路I2C:支持超快速模式(1 Mbit/s)、SMBus和PMBus。在Stop模式下,支持数据接收唤醒。

  • 定时器及PWM发生器

  • 1个16位高级定时器(TIM1共4路PWM输出,其中3路带死区互补输出和刹车功能)。

  • 5个16位和1个32位通用定时器(TIM2/TIM3/TIM14/TIM15/TIM16/TIM17)。

  • 1个16位基本定时器(TIM6)。

  • DMA控制器(带5个通道)

  • 定点数除法/开方运算单元

  • 片内模拟电路

  • 1个12位SAR ADC(多达21路模拟信号输入通道)

  • 内部参考电压

  • 温度传感器

  • 日历RTC: 带闹钟功能

  • 典型工作电流

  • 运行(Run)模式:1.46mA@8MHz;7.31mA@64MHz

  • 睡眠(Sleep)模式:1.05mA@8MHz;671μA@32kHz

  • 停机(Stop)模式:2.8μA@3.3V (LDO低功耗)

  • 工作电压范围:2.6 V~5.5 V

  • 工作温度范围:-40℃~+105℃

  • 可靠性:通过HBM6500V/CDM2000V/LU800mA测试

  • 封装:LQFP44、LQFP32、QFN32、TSSOP20

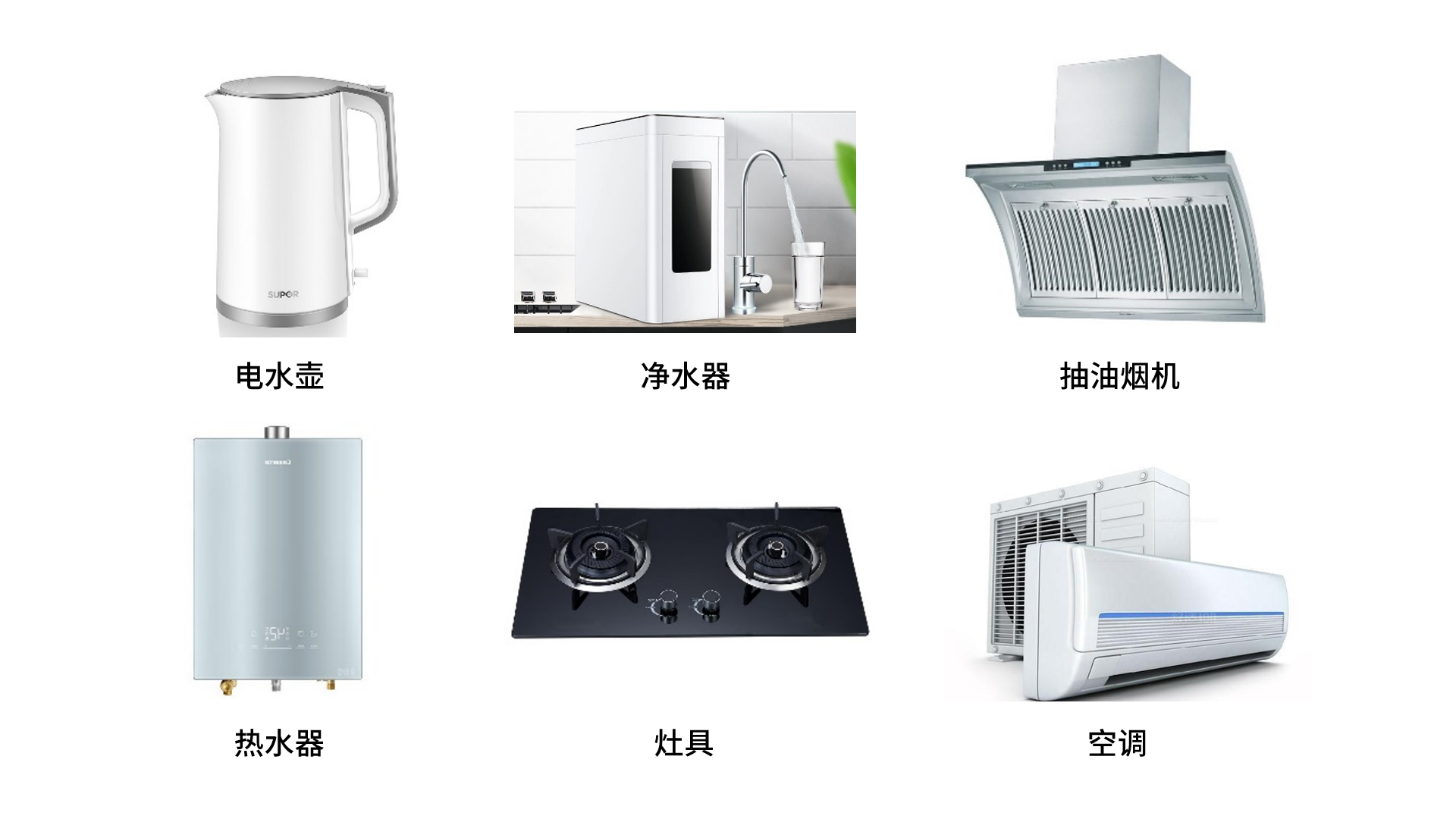

HK32R78家电产品典型应用


来源:航顺芯片
