BMS是锂电池保护板，又叫锂电池管理系统Battery Management System。BMS是对电池进行管理的系统，通常具有测量电压电流的功能，防止电池过充、过放、过温、欠温等异常状况出现。BMS通过对单节电池均衡处理，以及对电池容量和健康状态进行预测，延长使用寿命，提高电池利用率。

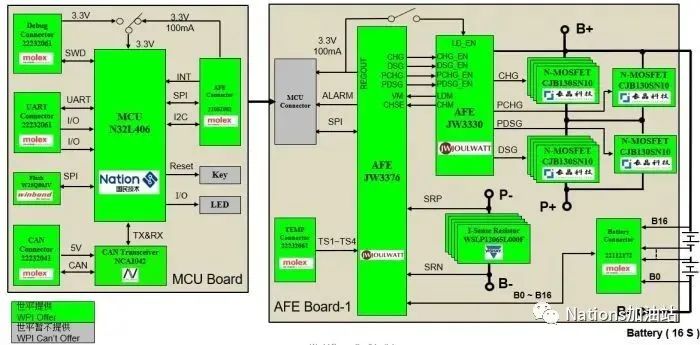

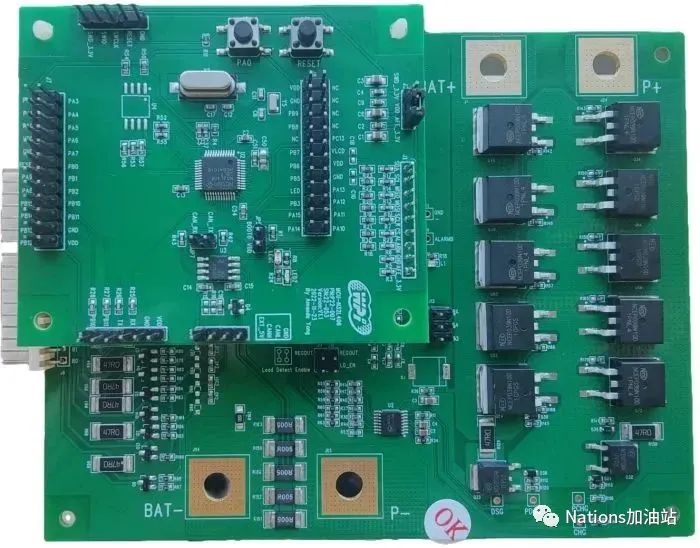

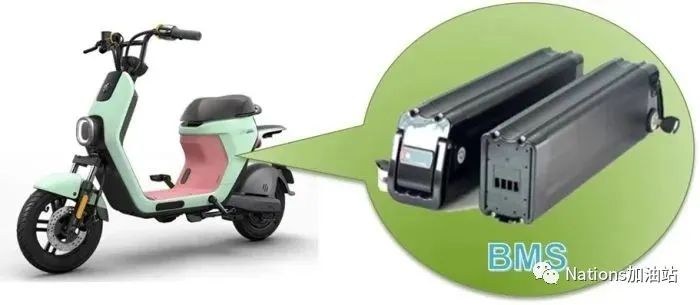

大联大世平集团针对电动自行车的保护系统BMS，推出基于国民技术 N32L406系列MCU的解决方案。此方案采用上板+下板的结合方式。上板搭载的是N32L406系列MCU芯片以及CAN、UART接口，下板搭载电池组监控和保护IC，MOSFET驱动控制芯片以及均衡电路、充放电控制电路、温度采集电路等。
世平电动车BMS方案特点
( 1 ) 支持11~16串锂电池、磷酸铁锂电池；
( 2 ) 持续放电电流：20A左右；
( 3 ) 电池电压采样ADC的精度为14位，测量范围在2.3V到4.3V之间测量，准确度为±7mV；
( 4 ) 温度采样ADC的精度为14位，准确度为±1℃；
( 5 ) 充放电电流ADC的精度为16位，准确度：±150µV@（-100mV~100mV）, ±300µV@（-160mV~160mV）；
( 6 ) 支持：过压/欠压保护、高/低温保护、断路保护、过流保护；
( 7 ) 支持高边保护；
( 8 ) 电池一致性管理：BMS采集单体电压信息、采用被动均衡方式使电池达到一致性；
( 9 ) 支持串口通讯、CAN通讯。
主控方案
世平BMS方案主控采用的是国民技术N32L406系列MCU，该芯片采用高性能32 ARM Cortex-M4内核 ，最高工作主频64MHz，支持浮点运算和DSP指令，集成高达128KB嵌入式加密Flash，最大24KB SRAM、集成丰富的高性能模拟器件，丰富的I/O端口和多种外设，内置一个内部高速AHB总线， 两个低速外设时钟总线APB及总线矩阵。
N32L406系列MCU芯片主要特性：
低功耗：动态功耗60uA/MHz, STOP2停机模式功耗小于3uA
大容量存储：高达128KB 加密Flash，支持固件备份升级；
包含1个12 位的ADC，支持差分采样；
包含1个12位的DAC，采样速度高达1Msps；
5个通用定时器、2个高级定时器、2个基本定时器、1个低功耗定时器；
接口资源丰富：2个I2C接口、2个SPI/I2S接口和5个U(S)ART接口；
1个CAN 2.0A/B接口，支持CAN总线通信；
内置多个密码算法硬件加速引擎。
致电17688891876或邮件咨询jarvan.zhang@wpi-group.com联系大联大世平集团张经理，可获得世平BMS解决方案更多详细信息。
