近年来,越来越多的8位MCU用户意识到,其内置振荡器不够准确,可用的I/O端口数量不够多。此外,越来越多的用户希望降低整个系统的BOM成本,而不是MCU本身的价格,并减少组件数量,以便开发尺寸更小产品。RL78/G15 MCU是RL78系列中的一款新发布产品,旨在解决这些问题。

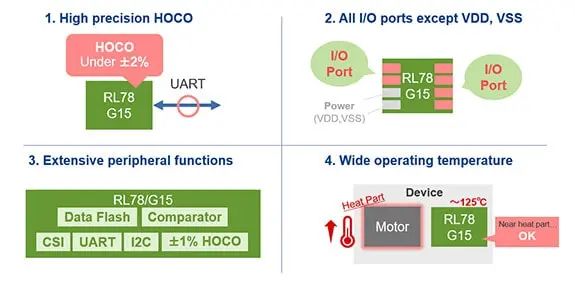

RL78/G15 MCU的4个特性可解决众多8位MCU用户目前面临的问题

RL78/G15是一款通用微控制器,工作频率为16MHz,针对8位MCU应用进行了优化,适用于工业、消费类、传感器控制、照明和逆变器等各种应用。

1. RL78/G15 MCU的主要特性

RL78/G15采用高速片上振荡器(HOCO),在-40至85°C的整个温度/电压范围内,准确性达到±2%或更高,从而实现±1%的精度。使用UART时,发射器和接收器设备的总时钟频率误差必须在5%内,以便建立通信。RL78/G15配备精度为±2%或更低的高精度HOCO,因此无需调整,也无需外部振荡器,从而降低总体BOM成本。

2. 几乎所有引脚均可用作I/O端口

您之前是否遇到过这样的情况,选择了一款小引脚MCU,却发现它缺少可用的I/O端口,使用起来非常不方便?在RL78/G15封装系列中,除电源/GND引脚以外的所有其他引脚均可用作I/O端口。而且,RL78/G15与现有的RL78产品(RL78/G10——10引脚、16引脚;RL78/G12——20引脚)引脚高度兼容,因而很容易替换现有的RL78产品。此外,RL78/G15具有低引脚数,采用小尺寸封装(8引脚至20引脚,3mm×3mm),有助于构建小型设备。

3. 广泛的外设功能可降低设备成本

RL78/G15具有嵌入式复位功能、比较器和数据闪存,减少了这些外部组件需求。而且也无需用于UART的外部振荡器,消除了此类外部组件需求,有助于降低总体设备成本。此外,还实现了调试和自编程功能,使产品更易于使用。

4. 宽工作温度范围可简化散热设计

提供3个产品等级,以便支持不同的应用。(A版本:-40°C至85°C,G版本:-40°C至105°C,M版本:-40°C至125°C)。最高工作温度为125°C,有助于轻松实现散热设计,从而可以将MCU安装在近年来尺寸不断缩小的物联网设备中,或者将MCU安置在电机、灯等发热组件附近。

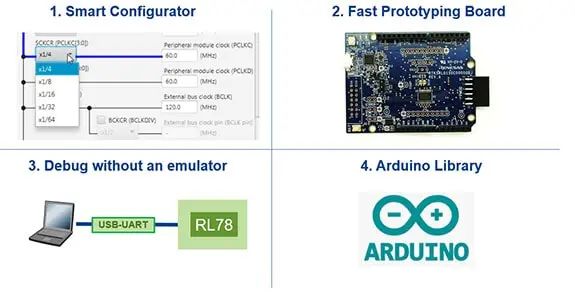

易于使用的开发工具

1. 简单的初始设置,智能配置器

支持智能配置器,这是一款GUI工具,能够自动轻松生成初始配置程序。智能配置器经过验证,瑞萨电子的许多MCU均支持该工具,因此能够针对您的应用快速开发智能软件。

2. 可立即使用的评估板

快速原型开发板配备Arduino Uno和Pmod™ Type6A接口,允许访问RL78/G15的所有引脚,并且仅通过USB线缆即可进行调试和编程。对于希望轻松评估RL78/G15 MCU的用户,建议选择使用该评估板。

3. 无需仿真器的调试环境

利用低成本USB-UART转换IC,无需使用仿真器即可对RL78/G15进行调试和编程。

4. Arduino库

提供在快速原型开发板上运行的Arduino库。用户不仅能够利用RL78的特性优势,还能够借助大量的Arduino资源,支持您尽快实现创意。


通过各种开发工具,RL78/G15能够解决8位MCU用户面临的现有问题,更多内容,请点击文末阅读原文访问查看RL78/G15产品详情页与采购、技术支持。

此外,您可以点击下方链接查看带多路输出的100W USB功率输出(PD)适配器解决方案,了解有关应用范围的更多信息。

https://www.renesas.cn/cn/zh/application/industrial/building-home-automation/100w-usb-power-delivery-pd-adaptor-multi-output

来源:瑞萨电子
