水位检测技术在家电、工控、安防、农业、生态环境等领域有极其广泛的应用，随着科学技术的快速发展，水位检测技术也在不断的进步，从传统的机械式杠杆浮球，到电磁式检水，如干簧管、电极等，再到电容，超声波等新型检水技术，极大的提升了水位检测的性能和方便性。
传统水位检测方式需要将检水探头或传感置于水中，容易造成水质污染；同时，对产品结构要求较高，检水设备易损坏，使用寿命短。
赛元隔空水位检测技术解决了以上难题，具备无污染、易使用、成本低等优点。
赛元隔空水位检测技术，基于赛元水位检测MCU，内置水位检测电路，不需外置其它传感器，PCB板不需与水接触，可允许3-7mm厚度绝缘材料，在2mm空气间隙的情况下实现隔空水位检测。
高灵敏度水位检测算法库，可动态适应环境变化，实现灵敏，稳定的水位检测。

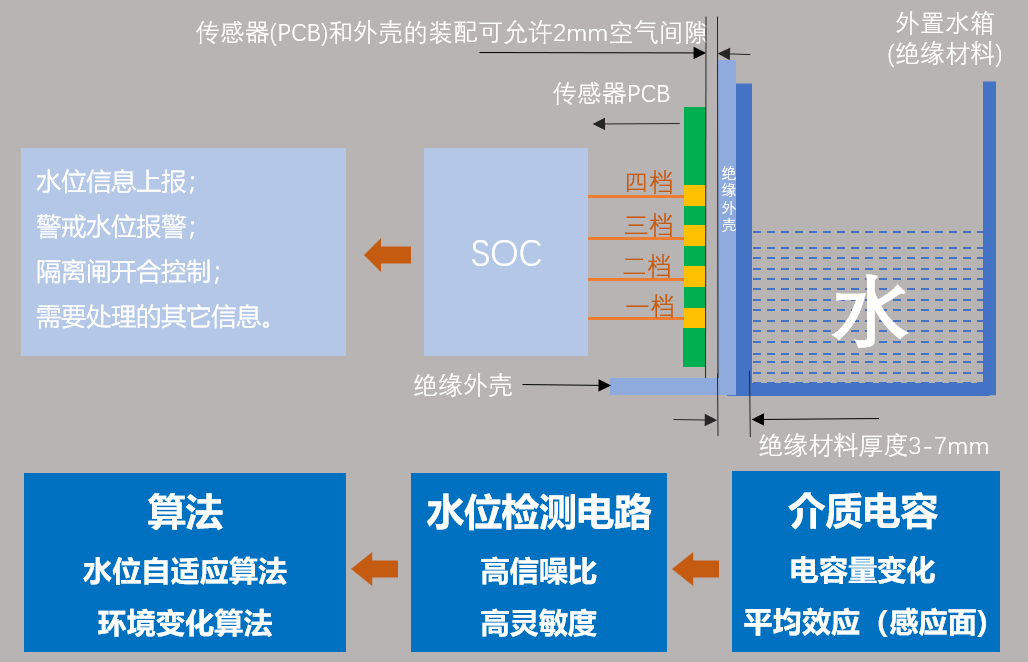

图1 赛元隔空水位检测示意图
方案优势：

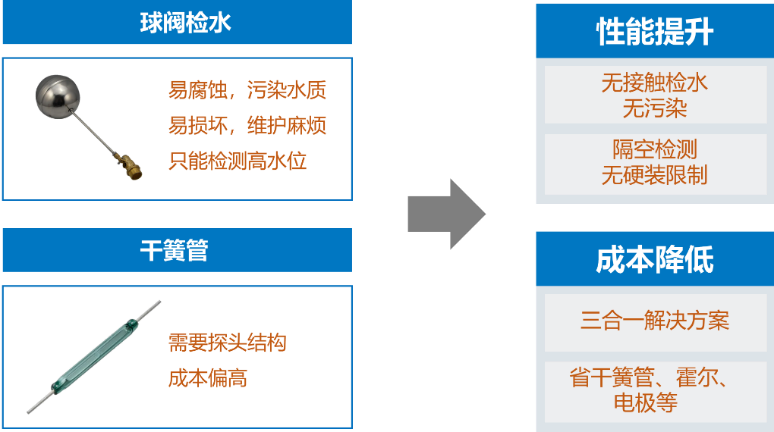

图2 赛元隔空水位检测方案优势
1. 隔空检测，与水不直接接触，无污染，无腐蚀，使用寿命长；
2. 结构简单，随装随配，灵活使用，解决活动式水箱检水难题；
3. 单芯片最多四档水位检测，可轻松实现无水/满水状态检测；
4. 稳定可靠，高工规MCU，具备出色的ESD，EFT，CS性能；
5. 性价比高，MCU集成水位检测和触控按键组合功能，提供一体式解决方案。
应用产品：
饮水机、净水机、咖啡机、加湿器、香薰机、智能鱼缸等。
解决方案：

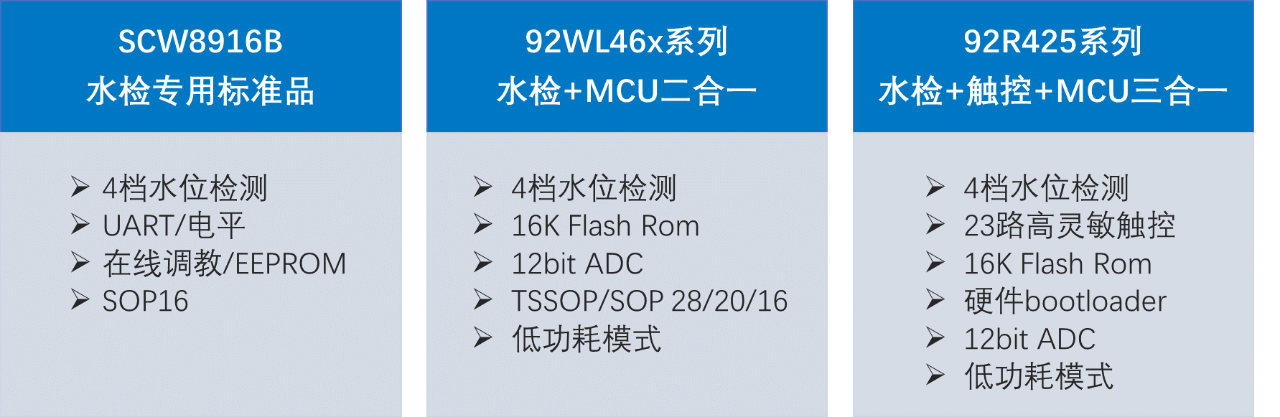

图3 赛元隔空水位检测方案类型
典型应用：
加湿器/雾化器：
传统的加湿器/雾化器使用干簧管+磁环的方式实现水位预警，对结构要求高，成本也偏高。
采用赛元MCU+水检+触控三合一的方案，可以使用一颗芯片实现主控+显示+水位检测+触控控制，水位检测电路可以使用弹簧、铜箔等贴合在水箱底部或侧边。
此方案有助于简化加湿器/雾化器的结构设计，降低整体成本，提升产品的稳定性。

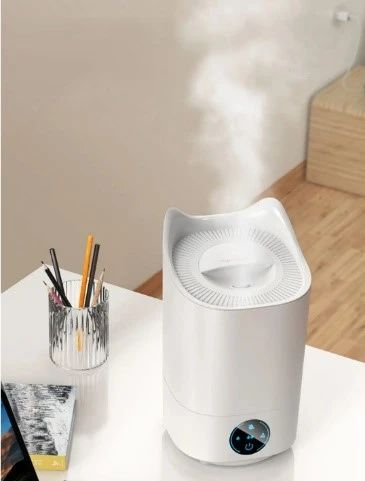

图4 加湿器产品

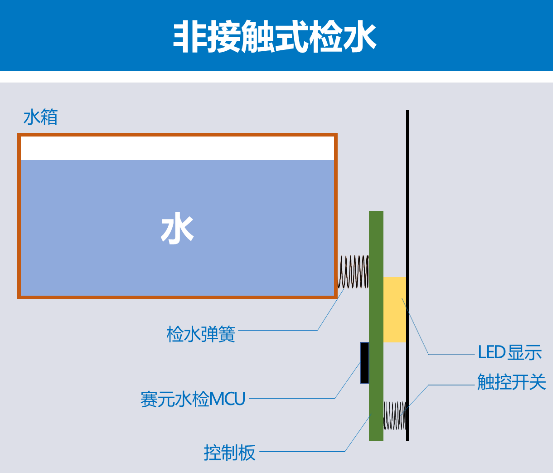

图5 赛元隔空水位检测技术在加湿器上的应用
咖啡机/饮水机等：
咖啡机，饮水机等较多会使用活动式水箱，此类水箱不宜使用球阀/电极等检水方式。
采用赛元隔空水位检测技术，将检测PCB板置于活动式水箱槽位两侧，水箱部分不需安装传感电路或探头，允许水箱与槽位之间有空气间隙，以方便水箱的拿出和装配。
此方案可以有效解决活动式水箱水位检测的难题，极大降低了产品结构的设计加工难度和成本。

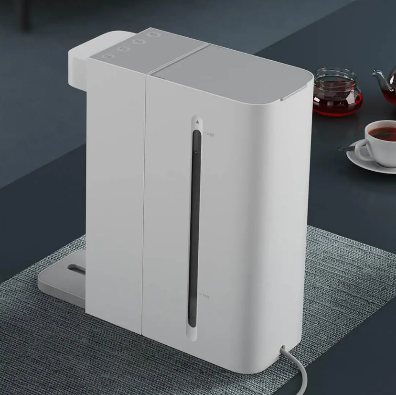

图6 饮水机

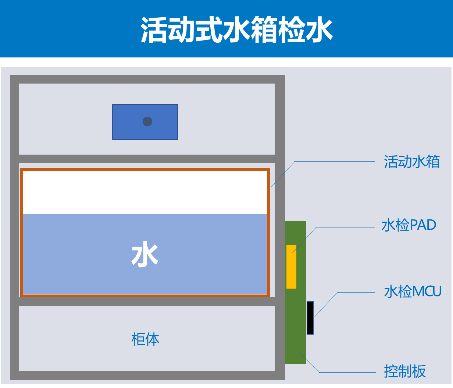

图7 赛元隔空水位检测技术在饮水机的应用
来源：赛元MCU平台
