近日，全国产32位MCU领军企业爱普特微电子，针对电机控制、变频等应用市场，发布了一款最强全国产、高可靠32位MCU—APT32F171。该系列产品是采用全国产RISC内核，具有加强模拟性能，1.8V ~ 5.5V工作电压范围，48MHz CPU主频。支持硬件CRC，独立除法器，内嵌多达6个独立模拟比较器，2个运算放大器，15路12位高速ADC，多达30个GPIO，均支持外部中断，最多8个大电流驱动管脚；支持3组6路互补带死区模式的PWM输出等。
具备高可靠性、高集成、低功耗、易开发和价格优惠等优势于一体的全国产32位MCU APT32F171，为家电设备、工业设备、逆变等市场领域提供了最优国产芯选择。
APT32F171主要性能优势：
48MHz的32位高性能CPU
16个32位通用寄存器
高效的2级执行流水线
中断控制器：支持动态配置的可嵌套中断(NVIC)
增强的时钟和功耗控制器(SYSCON)
硬件除法器(HWDIV)
灵活的事件触发选择控制器(ETCB)
CRC控制器(CRC)
存储器资源
64KBytes程序存储，2KBytes数据存储
8KBytes SRAM
通讯接口
1 x UART/1 x USART
强大的定时器资源
1 x 独立看门狗定时器(IWDT)
1 x 8位窗口看门狗定时器(WWDT)
1 x 16位2路同步定时器/计数器，支持PWM功能(GPT)
4 x 16位基本计时TIMER(Basic Timer)
1 x 16位增强型计数器，3组6路PWM输出，支持死区、互补、比较器联动(EPT)
模拟外设
15路12位ADC，最大转换速度1MSPS
6路独立比较器，每个比较器，可独立选择内部126个参考电压可对外输出的电压基准源
2路可调增益的运算放大器
特色功能
8个大电流驱动管脚，每个管脚支持灌入最大电流为120mA
APT32F171在电机应用中的实例：
模块框图：

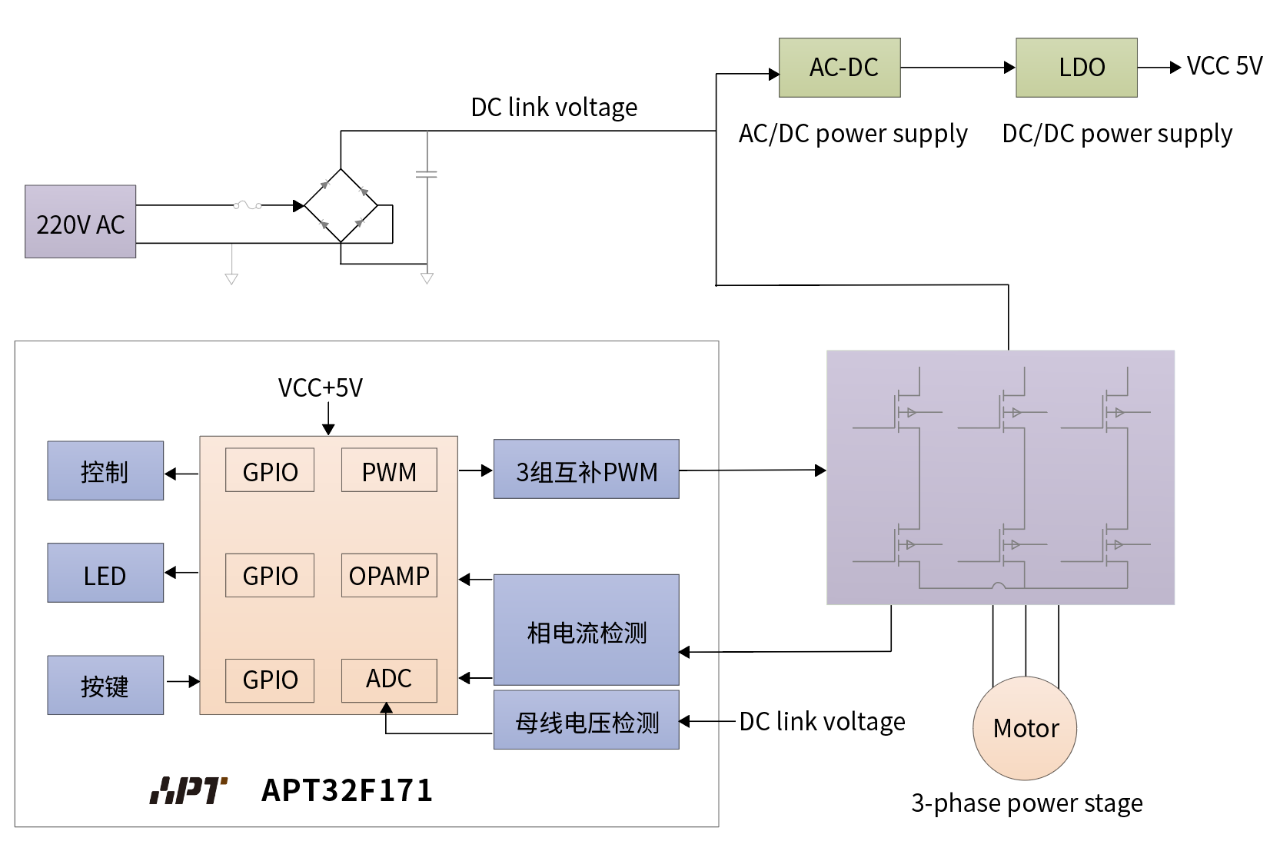

使用APT32F171系列产品高速风筒方案框图
应用特点：
电压范围：AC160V~220V,功率范围：50W~150W
闭环方式：速度闭环 功率闭环
控制方式：双电阻无感FOC控制
功率闭环：波动小于0.5%（50W~150W）
速度闭环：波动小于0.4%（10000RPM~80000RPM）
电机从静止到最高转速只需0.5s，启动平稳不抖动
精准恒温控制
硬件PID温度控制，可实现300次/s温度检测，温度控制精度小于1°
通过匹配吸入功率，实时检测电机运行状态，实现堵风口精确报警
过欠压保护，过流保护，堵转保护，缺相保护，功率保护，启动保护
控制板电路简单，元器件少，降低成本，提高系统可靠性
使用内部集成的运算放大器，减少外围器件，增益可配置，降低成本，灵活性高
最快转换速率1MSPS的12位ADC，内部高精度电压参考源，保证精准的ADC采集，采样精准，控制更稳定，安全性提高

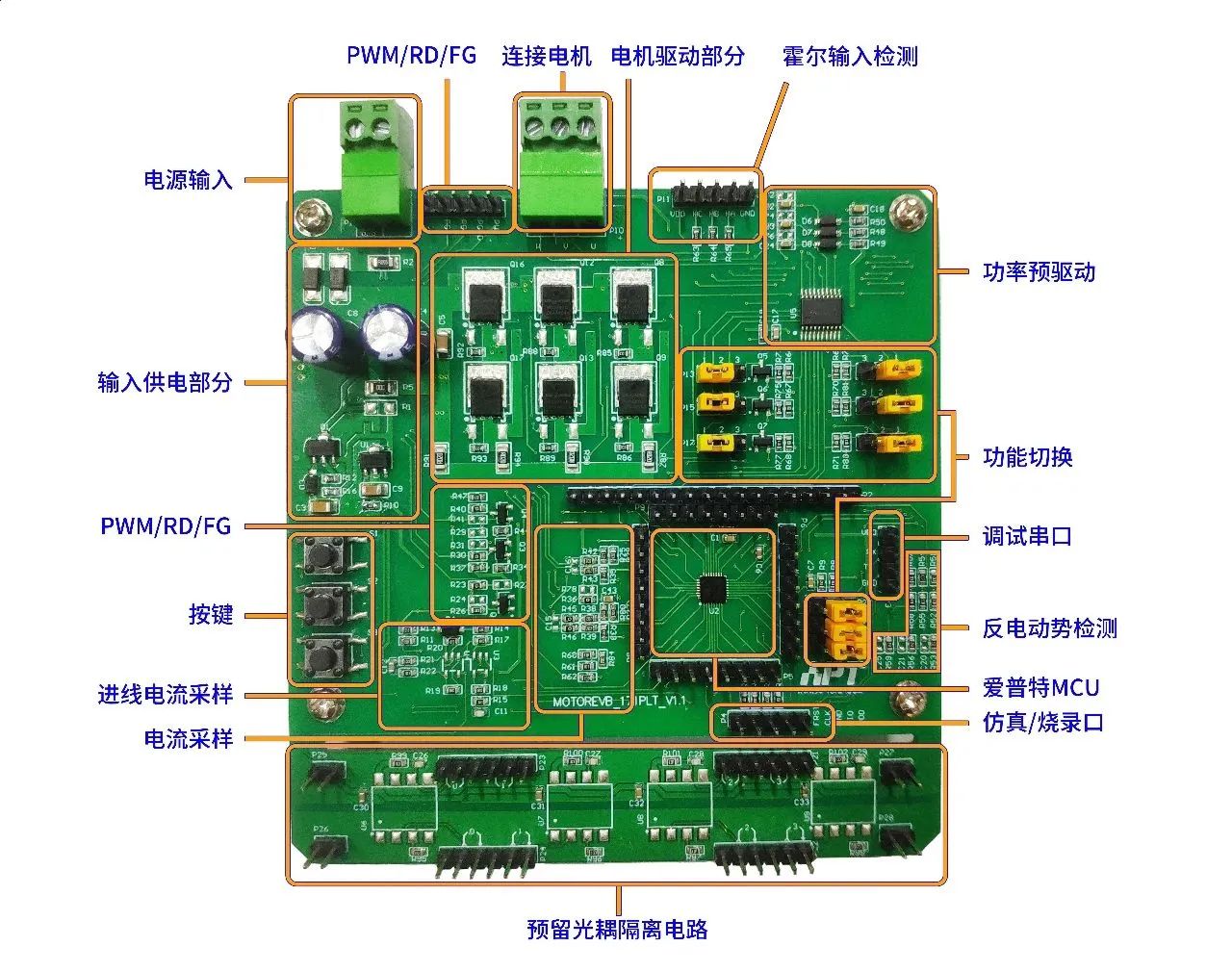

APT32F171电机评估板示意图
APT32F171不仅性能优越，还具备超高可靠性。APT32F171系列产品均经过严苛的产品测试验证和工业级的可靠性测试，以确保产品的高品质交付。目前APT32F171系列可提供5种封装10个型号。另外，爱普特还可提供从芯片到程序代码库、开发套件、量产烧录、设计方案等完整成熟的工具链支持，致力于为用户打造易开发的产品生态，帮助客户快速提升产品竞争力。
目前APT32F171已正式量产出货，并可提供样品，更多数据资料或样品申请，可联系爱普特微电子获取。
