自12月国内最新防疫政策调整以来,抗疫三年终于要接近尾声了。小编自己和身边的亲友同事也都已经经历或正在经历着“喜羊羊”、“美羊羊”等各种状态。除了各类退烧药、口罩、黄桃罐头之外,血氧仪也成为异常火爆的特需品。

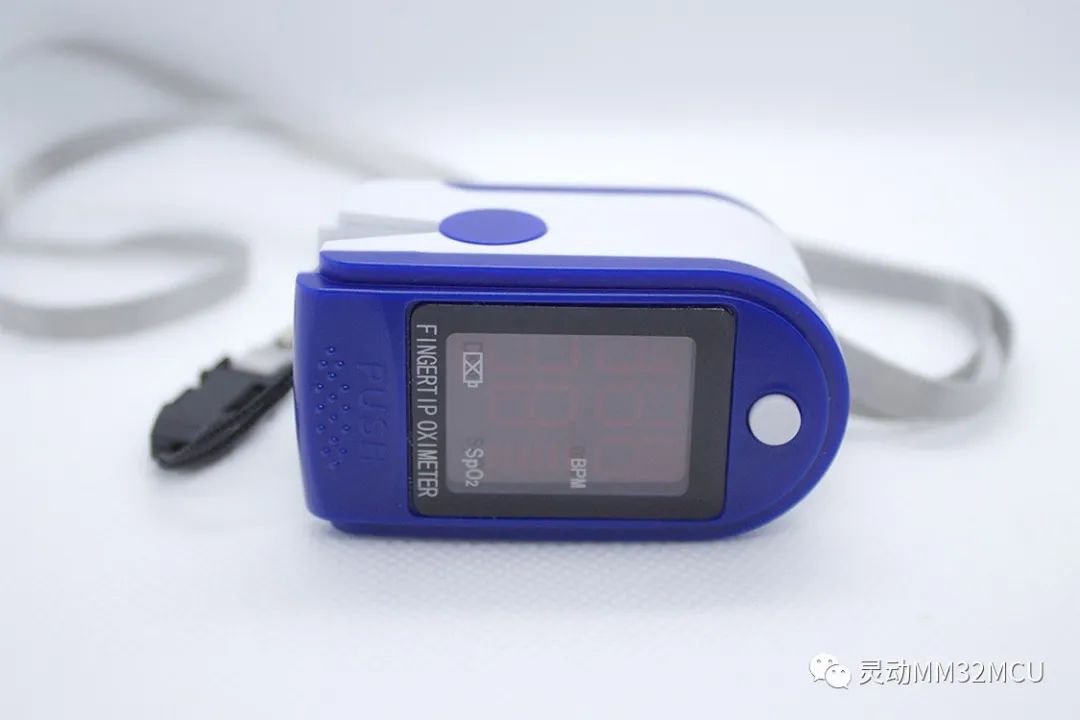

血氧仪示意图

下面,小编就血氧仪的工作原理和所用MCU给大家做个介绍。

血氧仪主要测量指标分别为脉率、血氧饱和度、灌注指数。血氧饱和度是临床医疗上重要的基础数据之一。对于新型冠状病毒感染患者而言,对血氧饱和度的测试,可有效监测呼吸系统异常状况。特别是肺部受到感染的患者,其血氧度会降低,易引发低氧血症。这类情况在体质虚弱,免疫功能缺陷,以及60岁以上老年人等有基础疾病的人身上尤其显著。这类人群随着机体机能的下降,对于疲惫、呼吸不畅等症状的敏感程度降低,以至于当发现病症时,已处于非常虚弱的状态,极易引发危及生命的其他症状。因此,作为有效的预测手段,血氧仪能及时地了解血氧饱和度的情况,若有明显的下降(如,血氧饱和度低于93%),则需及时就医。

以家用指压式血氧仪为例,一个血氧仪一般由MCU、存储芯片、两个控制LED的数模转换器、两个发光二极管驱动等组成。将发光二极管对准指尖被测部位,两个发光二极管释放波长为660纳米的红光和波长为940纳米的红外光,含氧的血红蛋白对这两种波长的吸收率和不含氧的差别很大。利用这个性质,可以计算出两种血红蛋白的比例。在血氧测量时,还原血红蛋白和有氧合血红蛋白,通过检测两种对不同波长的光吸收的区别,所测出来的数据差就是测量血氧饱和度基本的数据。通过增加不同波长的光谱分析,可以将测量的精度做得更好。

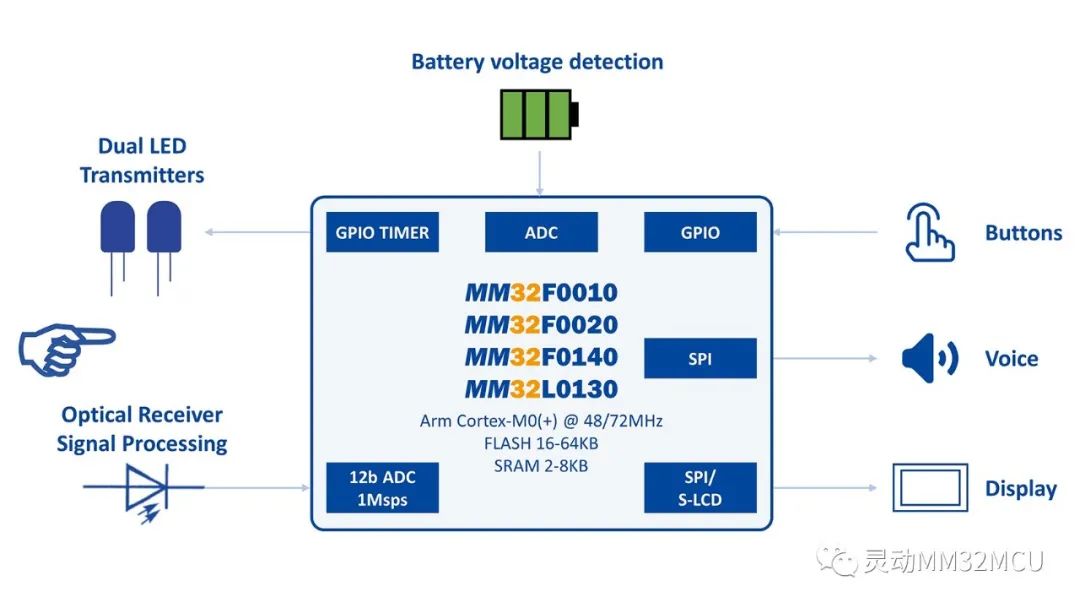

血氧仪应用框图

灵动的MM32 MCU产品已被广泛地应用在了一些主流的血氧仪产品中,在去年底香港疫情爆发阶段及最近国内疫情蔓延之际,MM32F0010/F0020和MM32F0140都是该应用的主力产品。

MM32F的100K次Flash擦除次数可以有效地作为用户数据存储,从而在系统BOM上节省EEPROM,高性能的1Msps 12b ADC能对光电采样结果进行大数据量的暂存和处理,提高采样的效率并有助于对结果做高精度的计算。

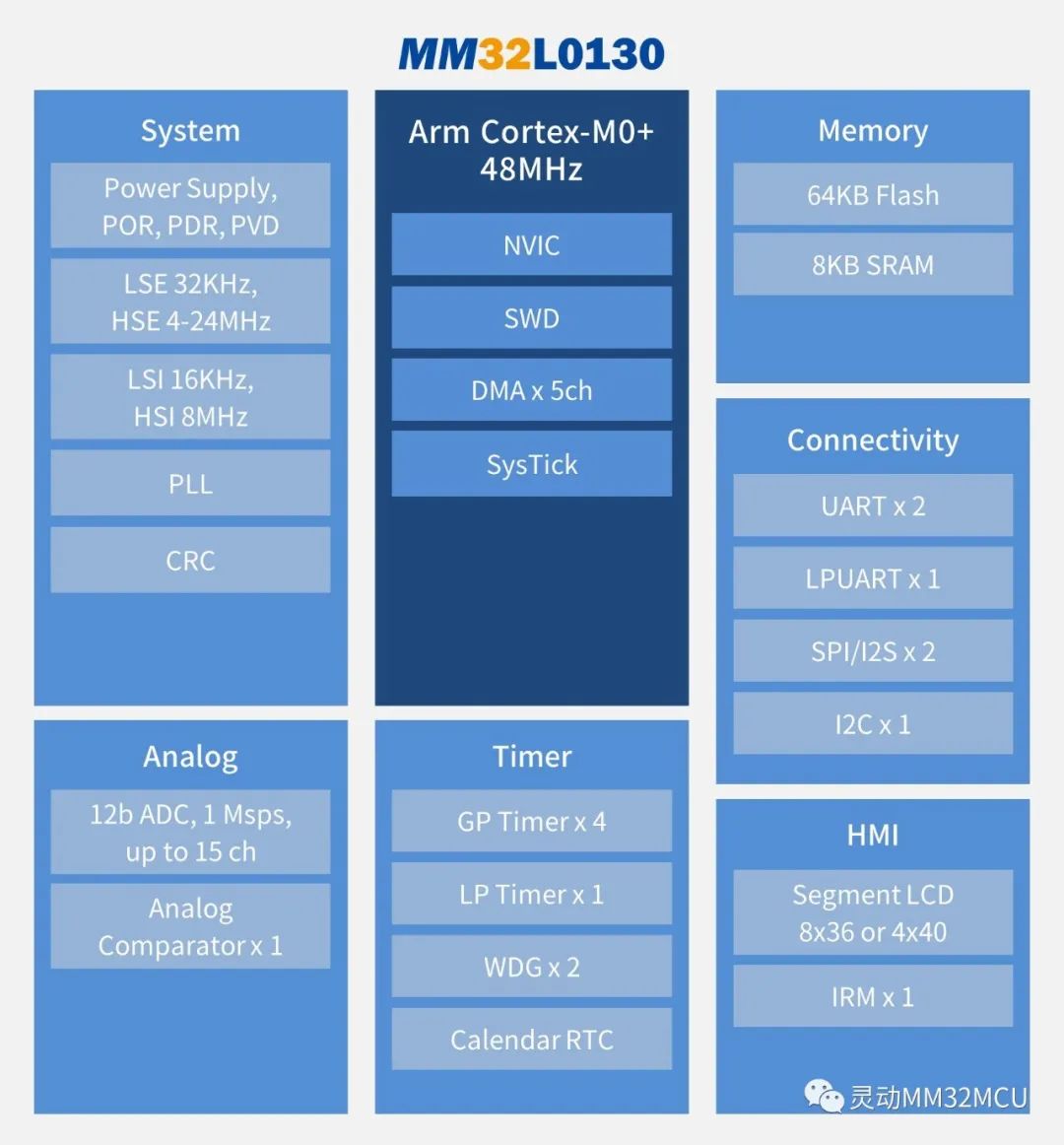

新晋推出的MM32L0130系列,集成了段码LCD控制器,且待机功耗可低至100nA,可进一步降低血氧仪的整体功耗,实现更长久和易用的用户体验。


更多有关灵动血氧仪的信息,请访问:

https://www.mindmotion.com.cn/applications/medical_and_healthcare/portable_oximeter/
