复旦微MCU推出FM33FR0xx系列开发板

cathy的头像
cathy 发布于:周一, 12/26/2022 - 10:35 ,关键词:

复旦微MCU团队推出FM33FR0xx系列MCU触摸开发套件,该套件可以帮助用户体验和学习FM33FR0xx系列MCU。搭配套件中的触摸测试板,可以轻松开发用户的触摸应用。

FM33FR0xx系列MCU基于ARM Cortex-M0+内核的32位低功耗芯片,主频为48Mhz,最大支持384KB Flash & 32KB RAM,另外还具有8KB DATA Flash集成电容触摸按键控制器,14个Touch 通道;带温补的RTC、ADC、HDIV、COMP、AES;带UART、I2C-SMBUS、SPI等通信外设接口;支持多种封装包括LQFP100/LQFP80/LQFP64/LQFP44。


FM33FR0xx系列MCU在智能家电、智能家居、工业控制、物联通信等行业具有广泛应用。

复旦微MCU团队不仅依靠优质的客户服务、深厚的高可靠MCU技术来积极布局发展智慧家电市场,还与国内头部家电企业进行了深度合作与技术交流。

  • 简要描述


(a)


(b)

图1. FM33FR0xx系列MCU开发板以及触摸测试板

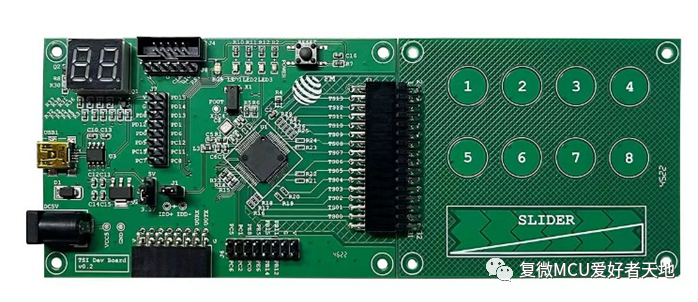

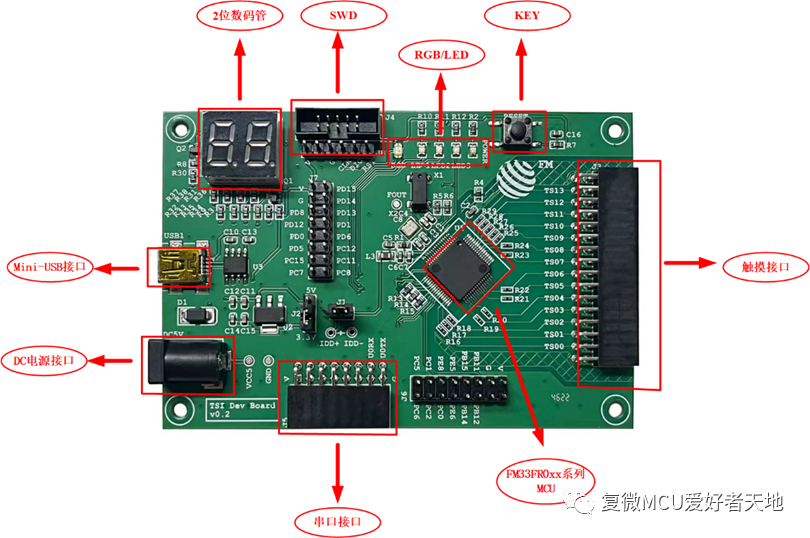

如图1的 (a) 和 (b) 所示为FM33FR0xx系列开发板以及触摸测试板。现阶段开发板板载FM33FR026和FM33FR056,板载2位数码管、按键KEY、3色LED,其他IO口如仿真接口SWD、串口,触摸IO都已引出。触摸测试板是支持点触,接近感应和滑条触摸方式。

  • 电路原理

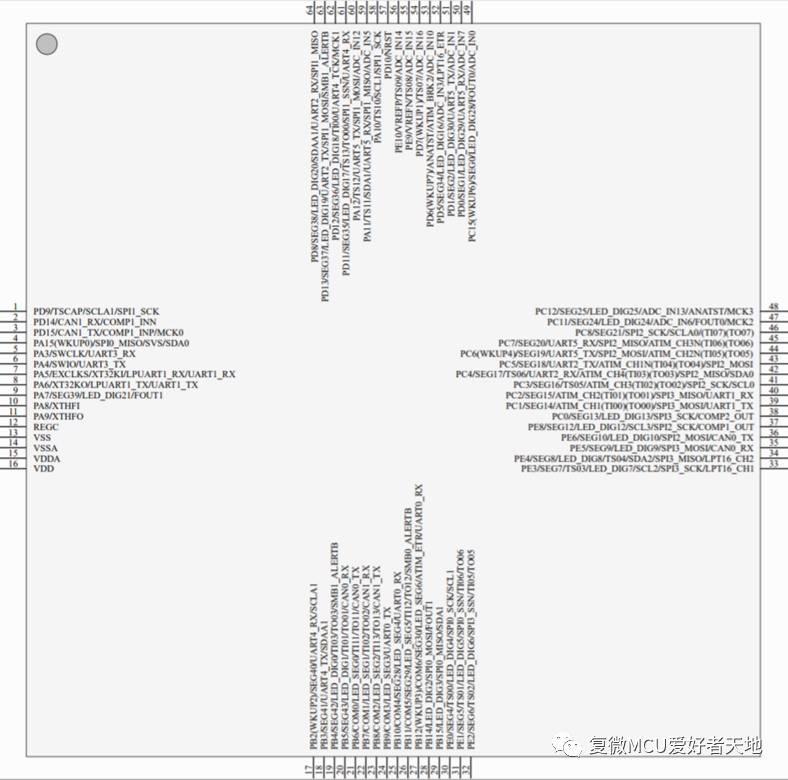

图2. FM33FR0x6引脚定义示意图

图2展示了FM33FR0x6的64 PIN引脚对应模块的示意图

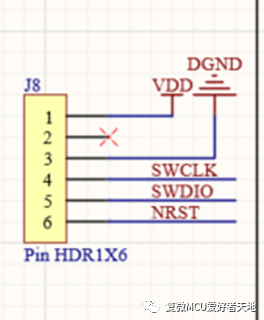

图3. 仿真接口支持SWD调试

图3展示仿真模拟接口,支持SWD调试,利用更少的引脚即可完成芯片的调试工作,降低使用IO的资源。

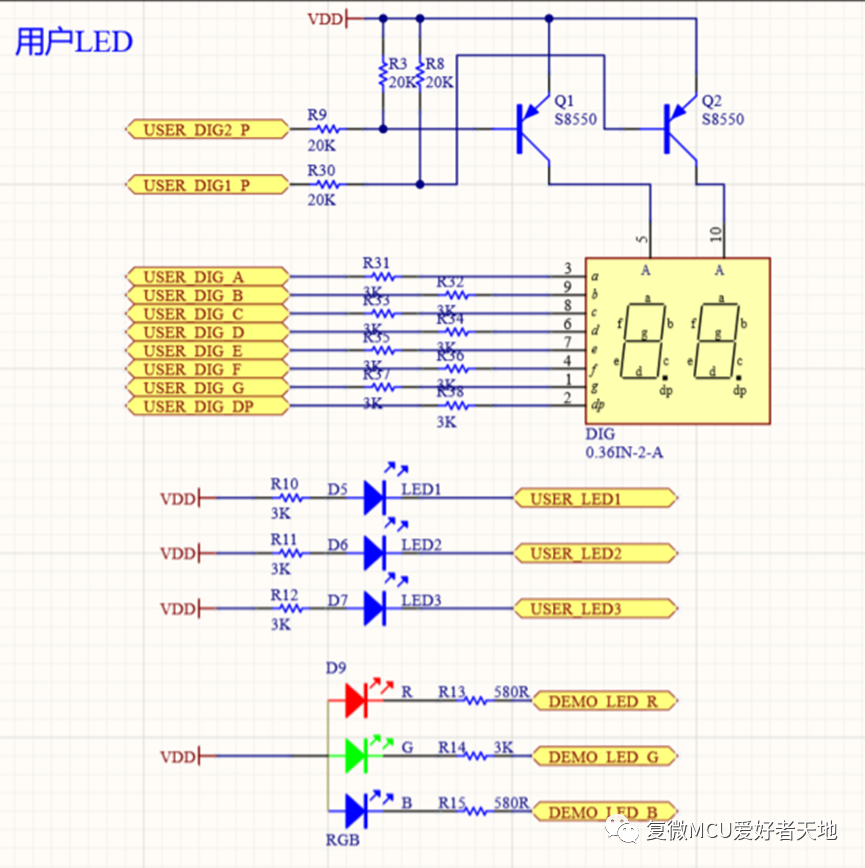

图4. 数码管、LED相关电路

图4展示的是数码管、LED、三色LED电路,利用这些模块可以增强交互能力。亦可制作小型灯光和数字显示demo,方便应用验证。

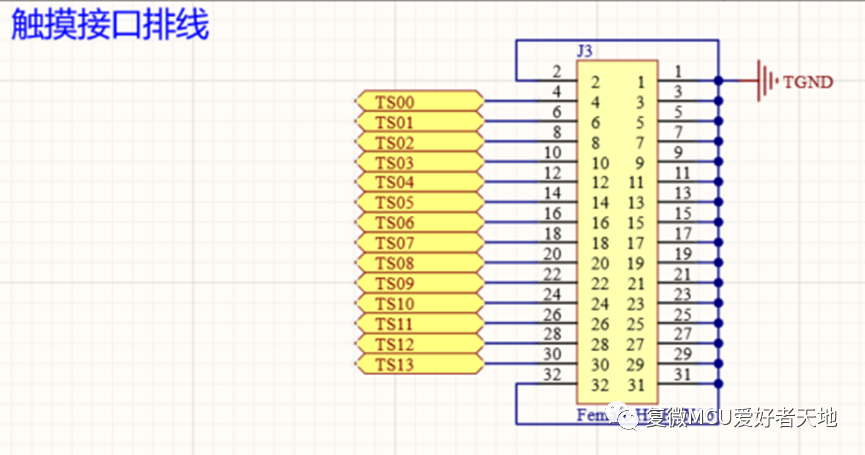

图5. 触摸14通道接口排线

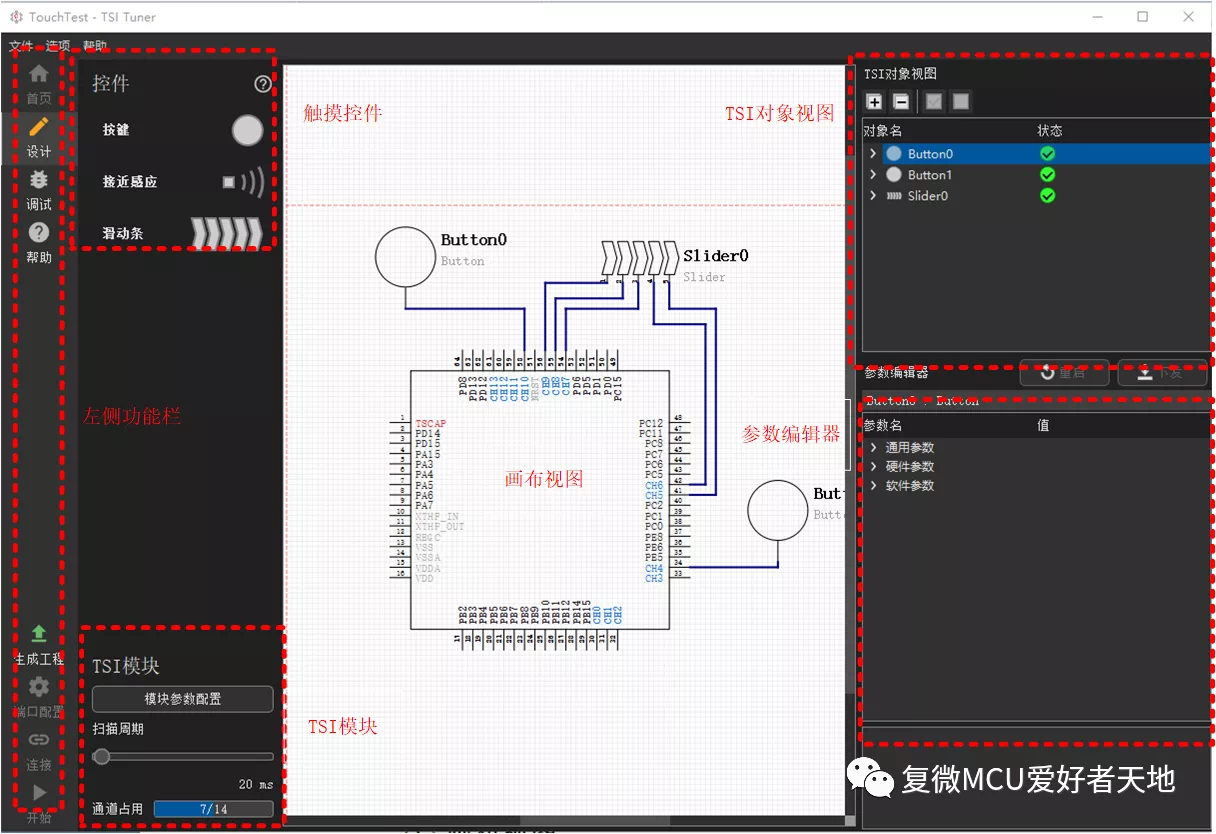

图5展示了触摸测试板的接口排线。为方便客户进行触摸应用的开发,复旦微MCU团队开发了TSI Tuner工具 (复旦微开发者论坛下载)。利用此工具即可创造用户所需的触摸应用demo。

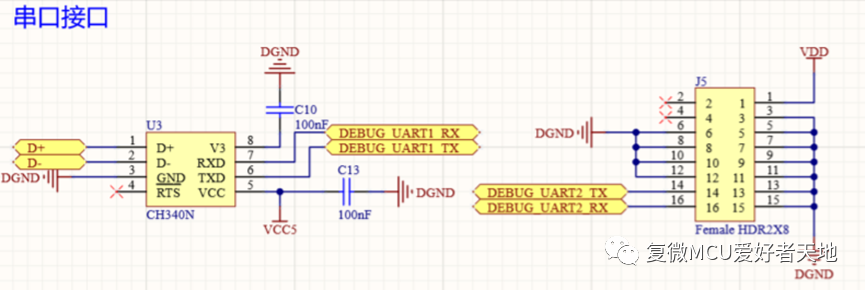

图6.串口接口电路
图6中展示UART1和UART2串口,方便客户进行串口收发数据。

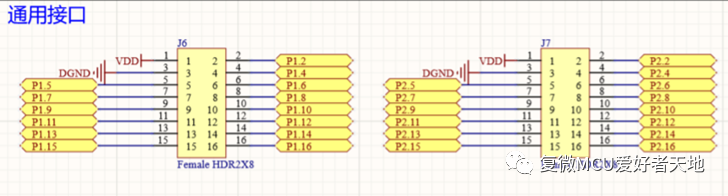

图7. 通用接口电路

图7展示的是通用接口,其中包括SPI、高级定时器、LCD显示,比较器等常用的模拟和数字外设等IO口。

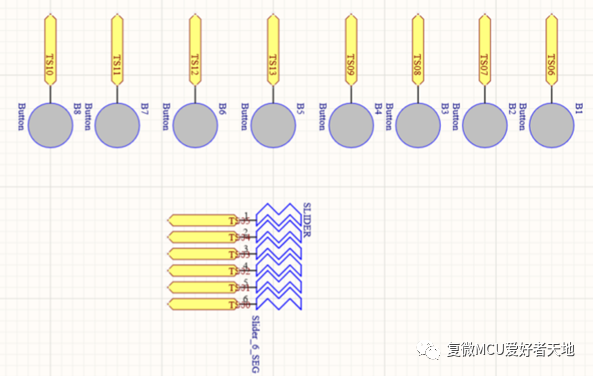

图8. 触摸测试板电路原理图

图8展示了触摸测试版14个通道对应的点触和滑条方式。该测试板使用自电容原理,根据传感器检测电容的变化来感应触摸。

其他关于FM33FR0xx系列开发板相关资料可在复旦微开发者论坛中进行咨询和下载。

开发工具推荐:

复旦微|魔方

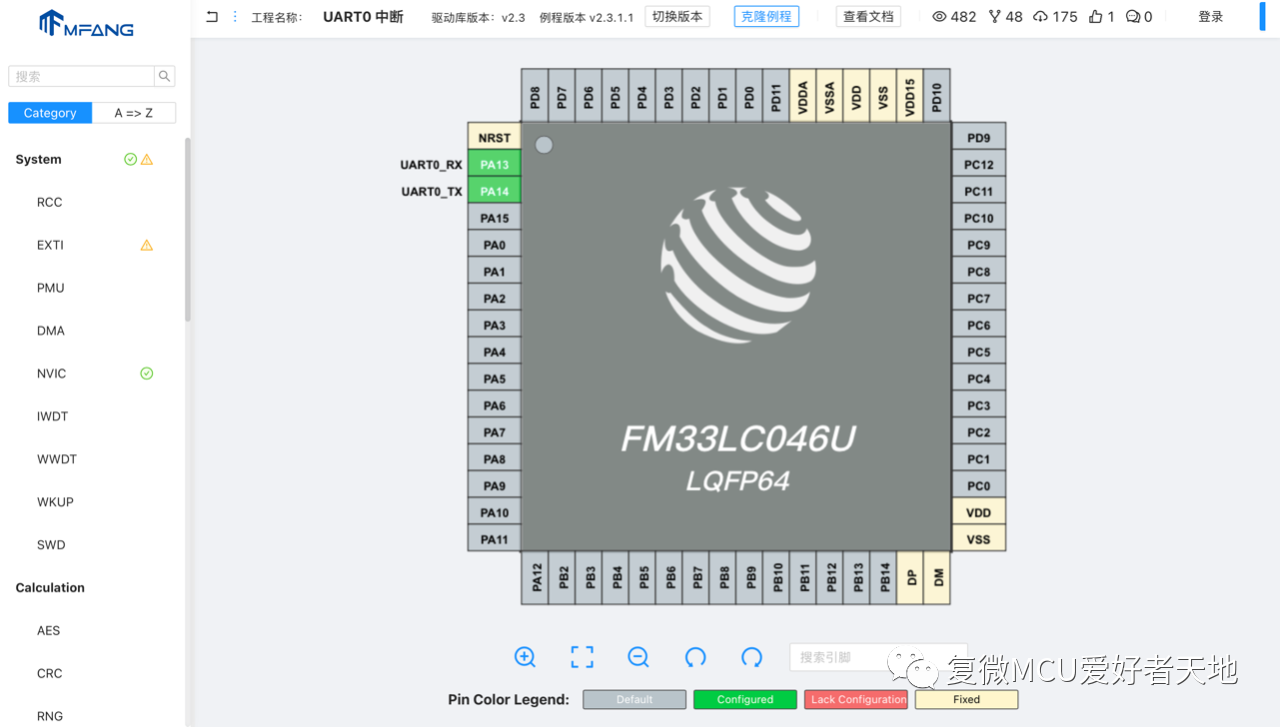

MFANG是复旦微MCU团队推出的一款专业的垂直在线芯片应用、配置工具,复旦微MCU用户可便捷高效地完成复旦微MCU芯片配置并一键生成工程代码。最新推出的MFANG v2.4提供芯片可视化配置、工程管理、产品索引、例程中心、资料下载中心、时钟树配置等多种实用功能,支持多个主流系列,可满足广大复旦微MCU用户的开发工作需求,极大缩短MCU开发周期。

TSI Tuner工具


TSI Tuner软件是搭配复旦微MCU触摸功能TSI推出的开发工具,便于用户能够快速建立触摸应用原型设计,并进行模块的参数调整。

  • 总结

复旦微MCU团队坚持以技术创新为核心、客户服务为宗旨。在行业积累的深厚MCU技术不断为用户推出高可靠、安全性高、使用寿命长等方面俱佳的产品。在未来,复旦微MCU团队将以自主核心技术为依托,持续赋能工业控制、智慧电力、智能家电、汽车电子、新能源等产业。
