前言
随着生活中用电设备的增加，对供电的可靠性、方便性、即时性的要求也在不断提高。
此款三合一立式磁吸无线充电器，有三个充电区域，可选择任意一个位置充电，也可支持三个设备同时充电，打破空间限制，提高充电效率。
无线充的外观介绍

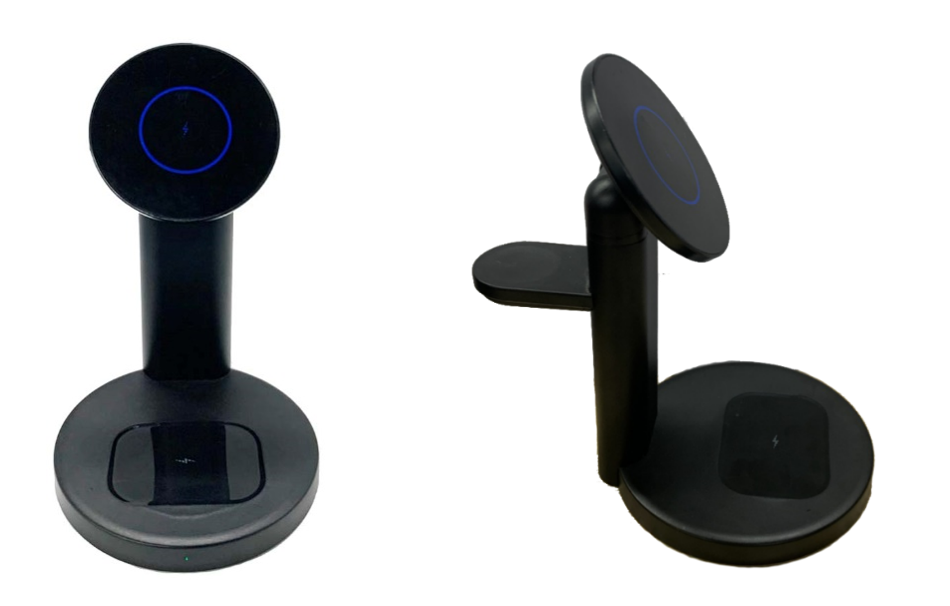

此款无线充电器是立式三充方式，分别有斜面磁吸面板、底部扁平面板和后方扁平面板。整体颜色为黑色，充电区域有闪电小图标提示。外壳做了两面高光处理，边缘圆润光滑，整体线条流畅，简洁大方。
外观方面，是采用直立竖直结构，底座+磁吸+挂充布局分明。

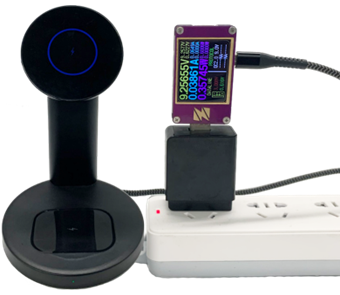

待机时，拉取适配器输出9V电压待机，功耗约0.35W。
单充效果

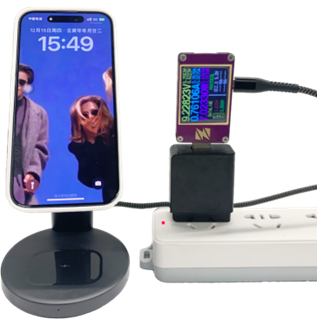

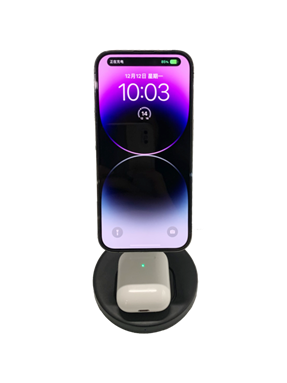

顶部磁吸盘给iPhone14充电，适配器输出9V的驱动电压，电流爬升至0.76A，功耗约7.0W。
底座给AirPods三代充电时，适配器输出9V的驱动电压，电流降至0.14A，功耗约1.3W。
挂充部分给iWatch充电时，适配器仍输出9V的驱动电压，电流降至0.13A，功耗约1.2W。
三充效果

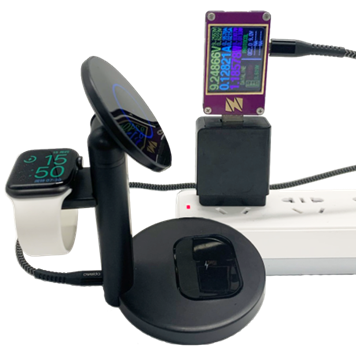

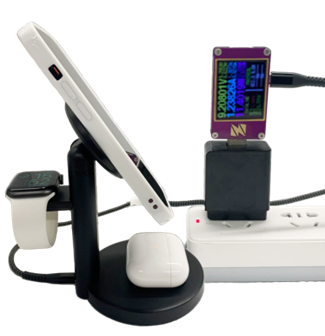

同时给手机、AirPods、iWatch进行充电，适配器输出9V的驱动电压，电流升至1.2A，功耗约11.4W。这款立式无线充设置了多充保护装置，可防止断充、充电过热等现象，提高安全性、可靠性！

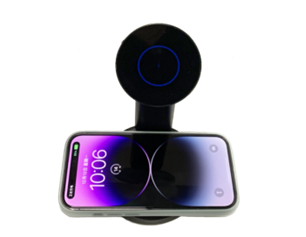

底座线圈是个“万金油”，可以提供1.5W~15W符合QI协议设备充电。
拆机
现在我们来拆解顶部磁吸部分。

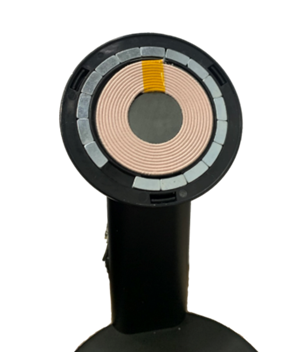

强磁磁条构成的环形吸盘，中间摆放标准线圈，强磁吸的存在让手机获得可靠的充电效率。该磁吸盘可90°~ 135°倾斜调节。

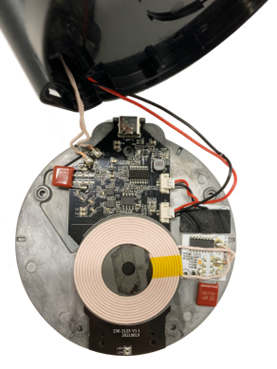

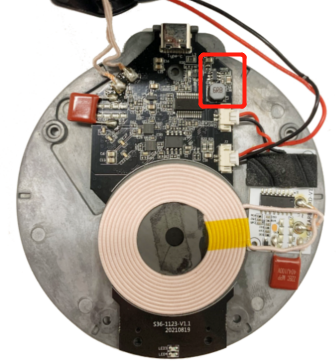

现在进行拆机，先行拆开底座。映入眼前的是线圈及黑漆PCB。在此之下有块分量十足的配重铁片。这块配重贴片的存在，除了可防倾倒外，还有十足的重量感。
此区域是升降压电路，负责将电压转换成各线圈所需的电压。

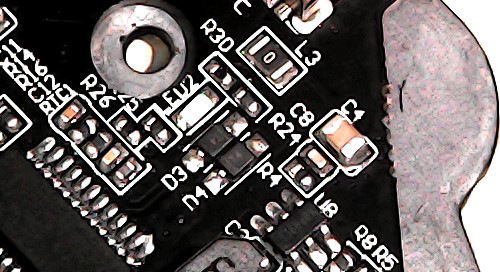

此处是驱动MOS。

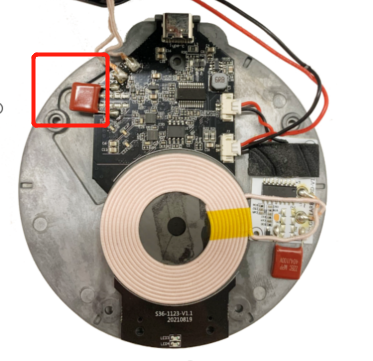

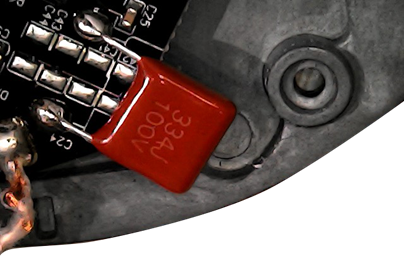

涤纶330NF电容，与标准线圈组成低成本谐振送电方案。

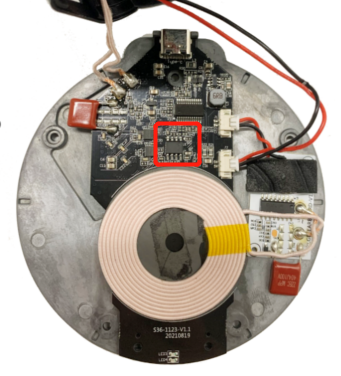

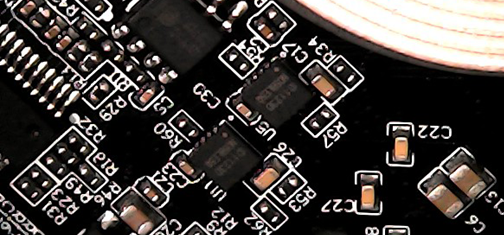

358双运放，负责将解码信号解调和整形。

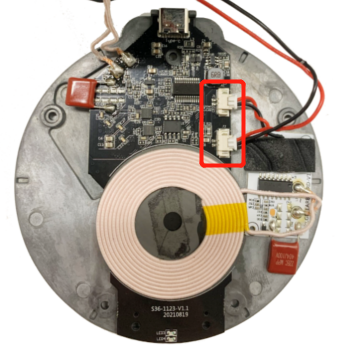

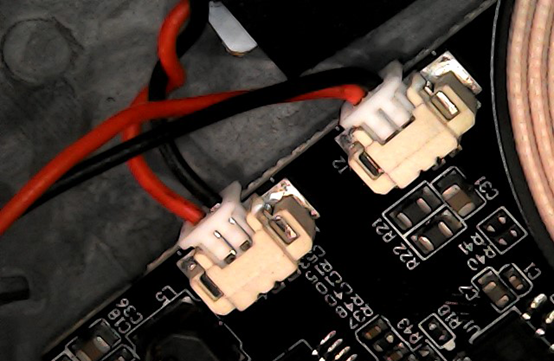

PH座，上排给底座供电，下排给挂充供电。

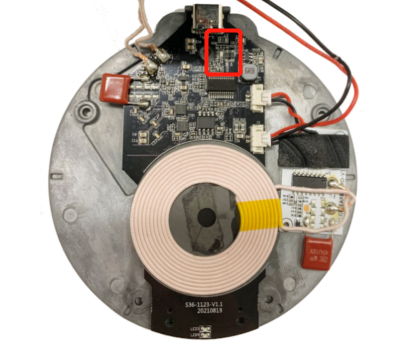

QC电路，可以从适配器获得最高12V供电电压。

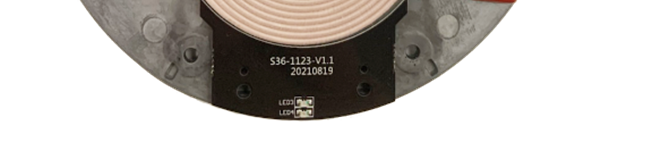

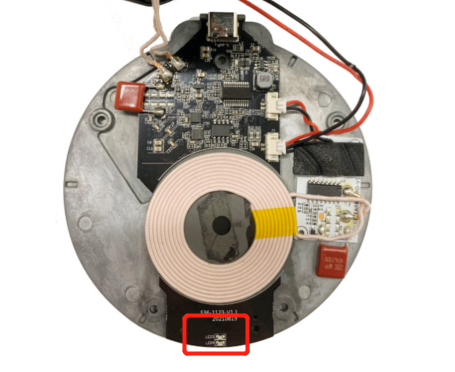

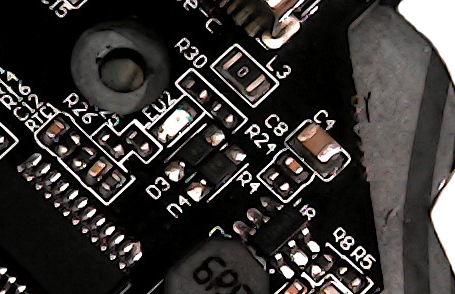

LED状态指示显示灯，可指示充电或者故障状态。

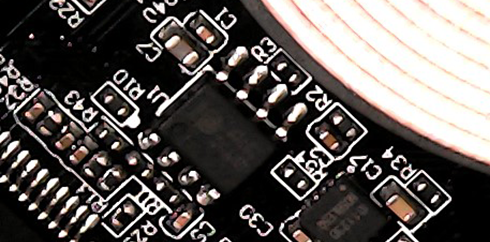

主控板上使用的是爱普特微电子推出的APT32F1023芯片。此芯片是基于全国产RISC CPU内核开发的32位高性能32位单片机。
APT32F1023芯片特性如下：
48MHz内振
速度快，方便实施QI-EPP协议
所有端口可做双边沿触发外中断
端口可任选作为解码端口
Flash空间64K，RAM空间4K
大空间，可以实现兼容多种私有协议
3组互补带死区16位PWM
可驱动线圈充电
互补可以实现半桥或者全桥方式调节能量
死区可以实现保护MOS，同时调节能量
可实现多线圈3个设备同时充电
2组互补16位PWM
实现EPP协议，实现供电线圈对受电线圈移频方式通信
实现呼吸灯功能
2个基础BT定时器
BT0用于电流和电压解码，并且滤掉杂波
BT1用于配合ETCB实现移频通信
ETCB联动模块
可以实现多路ADC一起转换同时读出数据
实现移频通信或其他不占用中断资源的应用
17个触摸引脚
适合车载无线充触碰卡扣开或锁，或者其他功能
接下来我们看下挂充的内部结构，是一组线圈+电路。

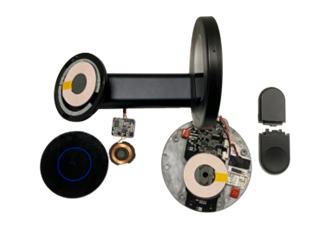

拆解完毕，上个全家福
总结
通过拆解此款三合一立式无线充可看到，产品的主控芯片采用的是爱普特全国产高可靠性32位MCU—APT32F1023。这是爱普特基于国产RISC核架构和其自研的微处理器IP库研发设计的，采用工业级标准设计，主频最高可达48MHz，拥有丰富外设接口，支持硬件CRC、独立除法器，支持内部模块互联触发，搭载增强型PWM，12位高精度的ADC，带有Touch功能，并通过CS 10V A级测试。目前APT32F102X广泛应用于工业控制，触控家电，消费电子设备，可穿戴设备等领域。
同时，爱普特还配套了完整的开发套件，如数据手册、软件驱动库、易用的开发工具、图形化调试工具、SDK组件等工具，帮助提高研发效率，加速产品落地。
