AT32 MCU SDRAM控制器的使用

cathy的头像
cathy 发布于:周一, 12/19/2022 - 10:10 ,关键词:

SDRAM介绍

同步动态随机存储器(SDRAM)特点:

  • 同步:memory工作时需要同步时钟

  • 动态:存储阵列需要不断刷新

  • 随机:自由指定地址读写数据

  • 容量大价格便宜

SDRAM存储结构

SDRAM支持多BANK,通过指定BANK号,行地址,列地址找到目标存储单元。

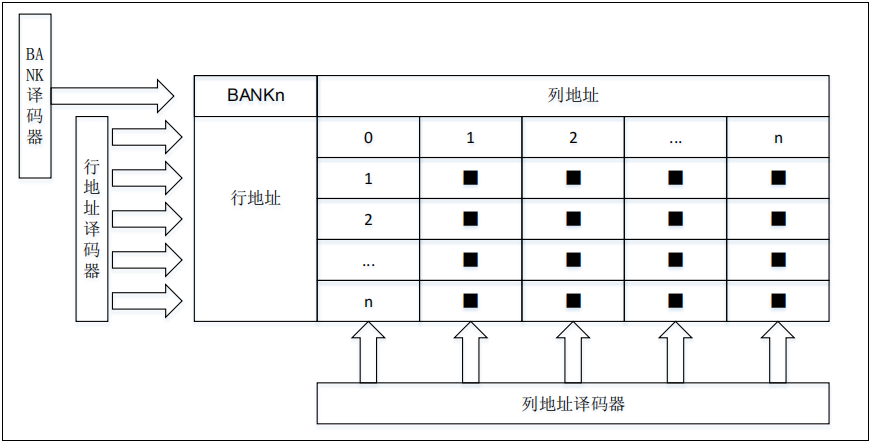

1.png图1 存储结构

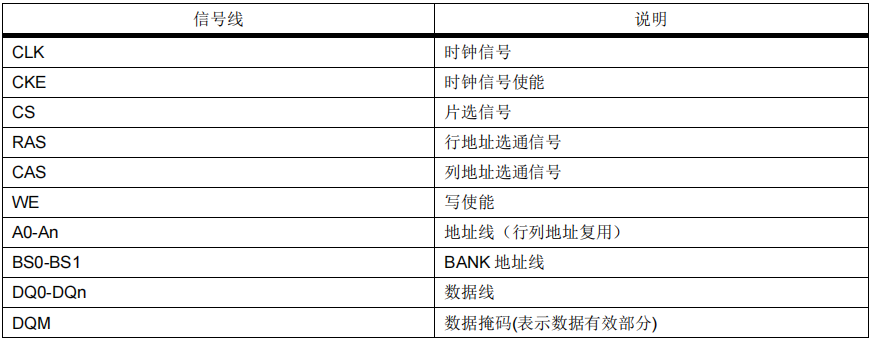

SDRAM信号线


SDRAM内部框图

如下以W9825G6KH内部框图举例:

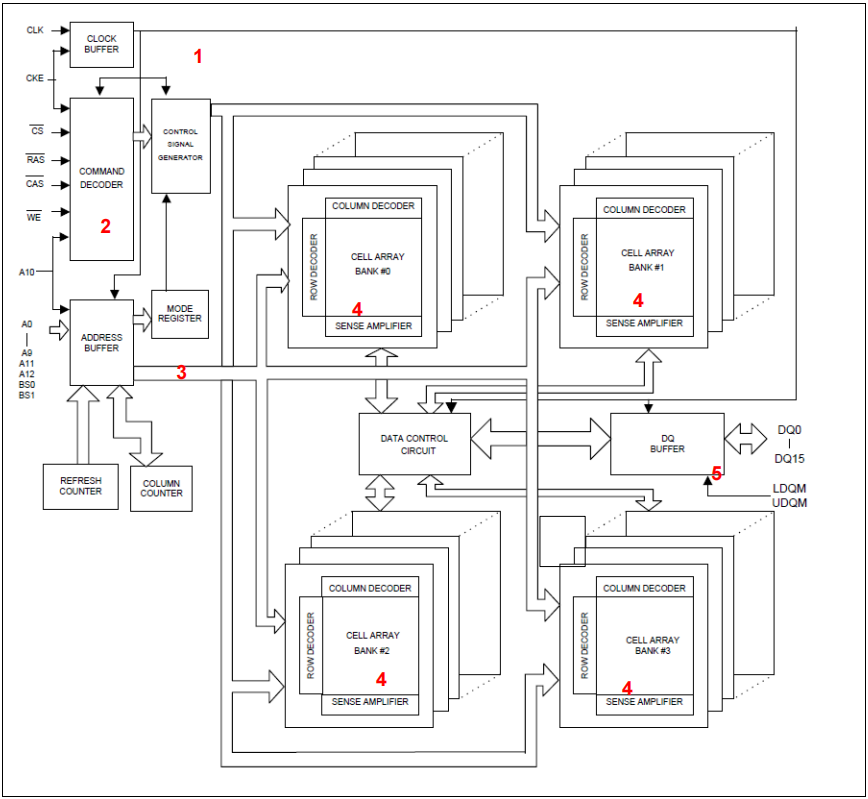

图2 W9825G6KH框图

  • 1时钟控制

  • 2命令控制

  • 3地址控制4存储阵列,4个BANK

  • 5数据

SDRAM常用命令表

SDRAM通过信号线上的不同状态来产生各种命令。

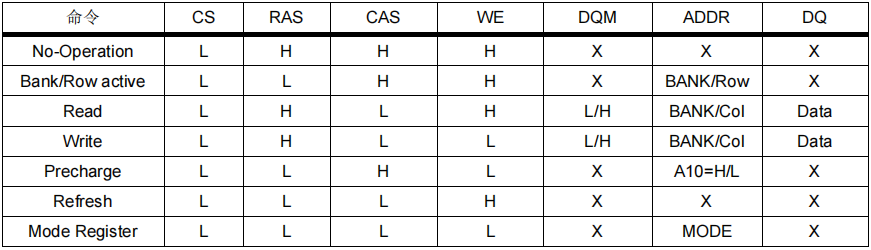

表1 SDRAM命令表

注意:L=Low Level   H=High Level   X=don't Care

A10=H表示Precharge all bank,A10=L表示Precharge选择的BANK

No-Operation

表示选中当前设备,当前没有操作。

Bank/Row active

在对SDRAM进行读写时,需要先激活对应的bank和行,该命令用于选择一个bank的一行进行激活,以便接下来进行读写访问。

Read

激活的行有效之后,对列地址进行寻址,读出数据。

Write

激活的行有效之后,对列地址进行寻址,写入数据。

Precharge

预充电命令,在某一行上的读写完成之后,关闭现有的行,准备激活新行。

Refresh

刷新命令,SDRAM

需要不断的刷新操作才能保存数据,根据SDRAM设备参数按照固定周期进行刷新。

Load Mode Register

加载模式寄存器,修改SDRAM设备的功能参数,burst模式,latency等。

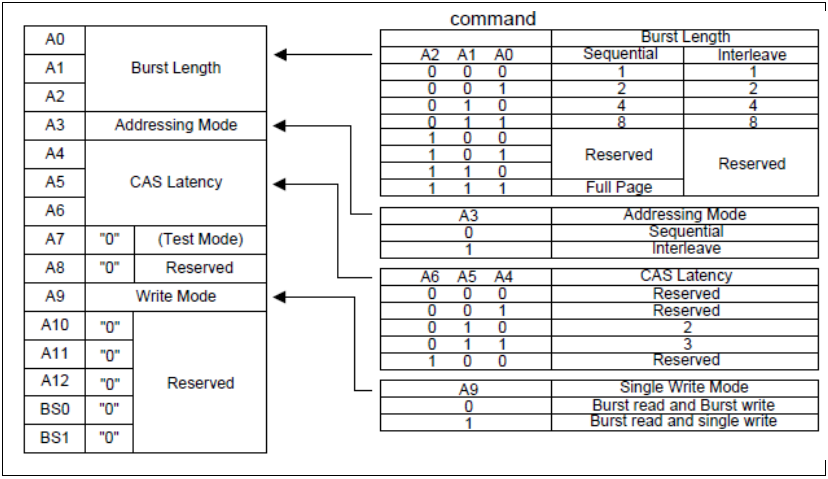

图3 mode register

SDRAM Power On Sequence

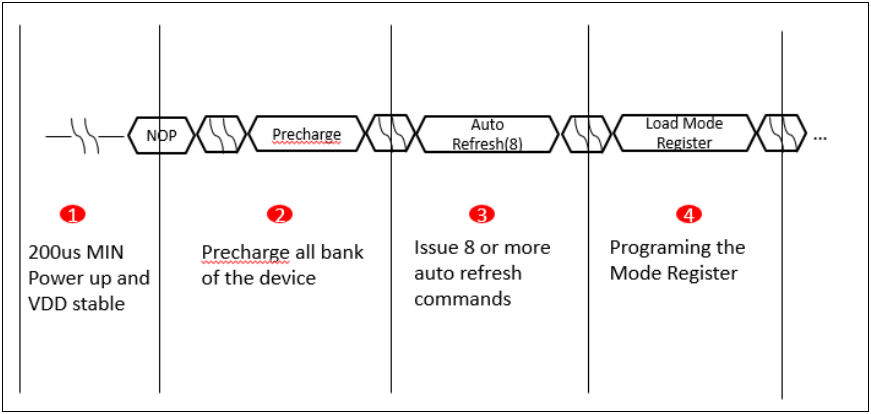

图4 SDRAM Power On

AT32 SDRAM控制器

SDRAM控制器主要特点如下:
同时支持两个SDRAM设备

支持8位/16位数据总线宽度

支持13位行地址,11位列地址(最大可以支持4x16Mx16bit=128MB)

支持4个内部Bank

支持word/half word/byte访问

支持Burst Read,有6x32bit读FIFO缓存

SDRAM时钟支持HCLK/2, HCLK/3, HCLK/4

支持低功耗模式(自刷新模式,掉电模式)

地址映射

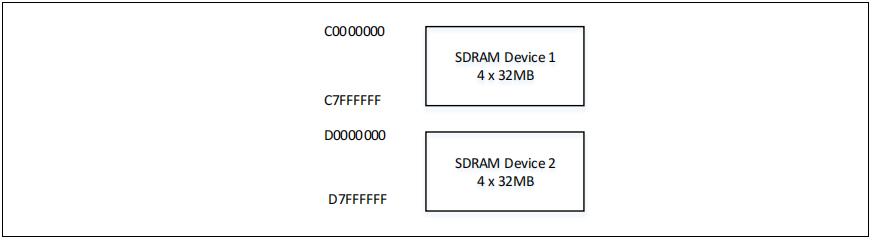

图5 SDRAM地址映射

SDRAM Device1起始地址:0xC0000000

SDRAM Device2起始地址:0xD0000000

I/O引脚配置

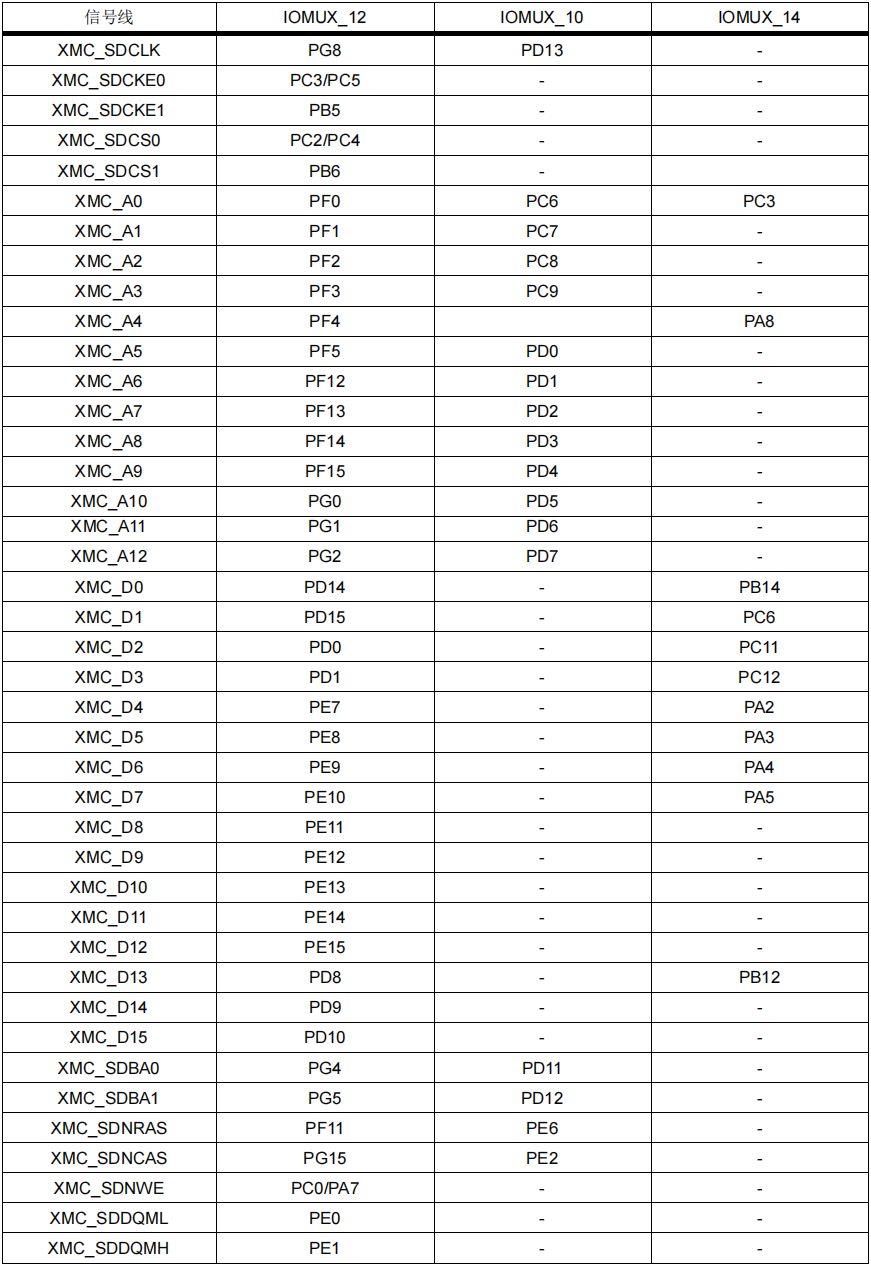

表2 SDRAM IO引脚列表

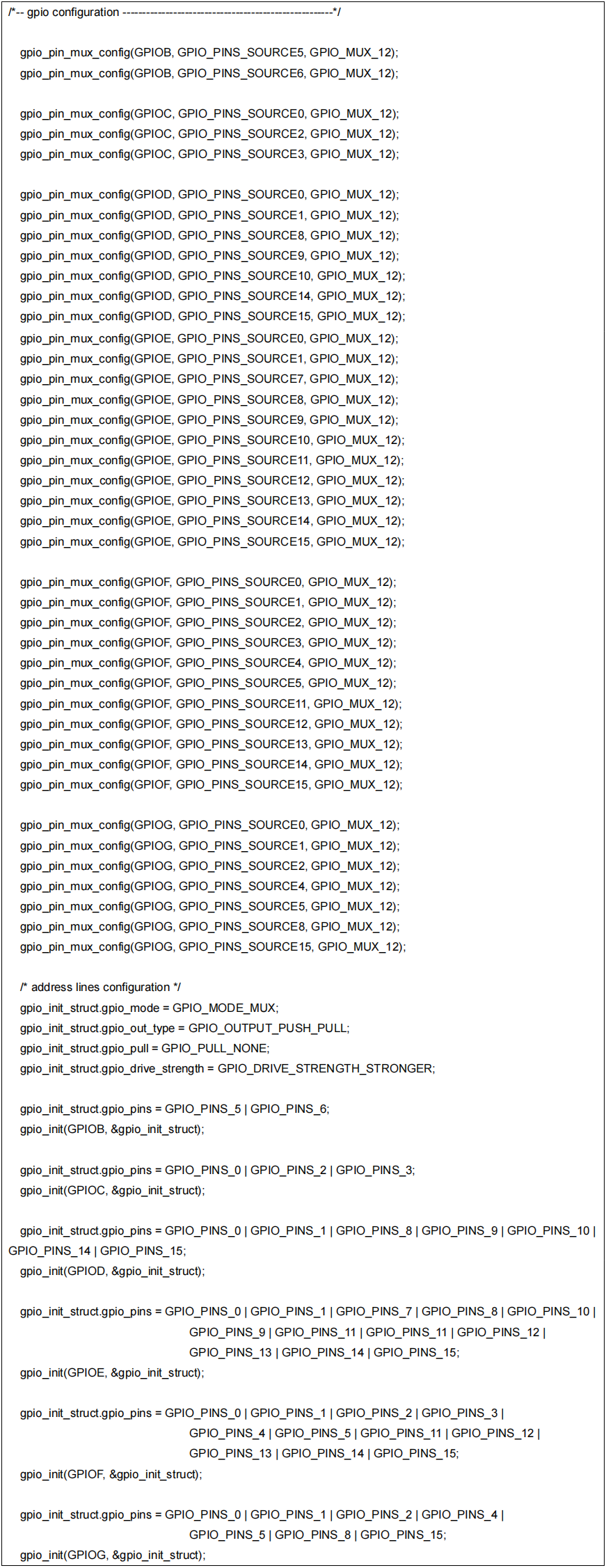

使用SDRAM IO引脚初始化如下,可根据具体使用引脚进行修改:


SDRAM读写时序

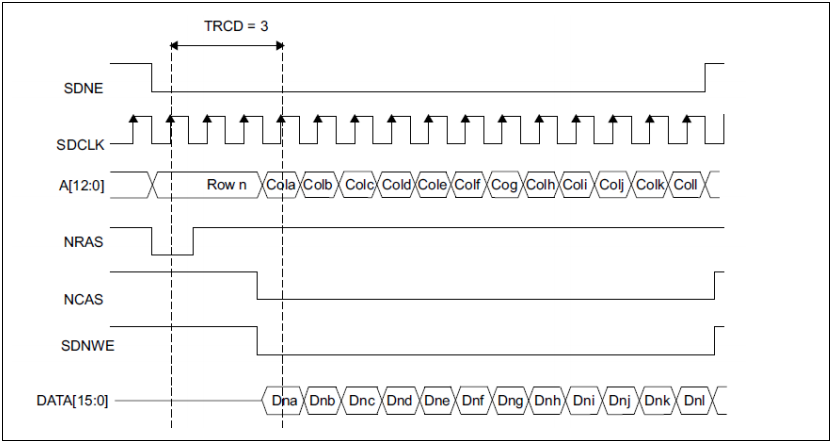

  • 写SDRAM时序

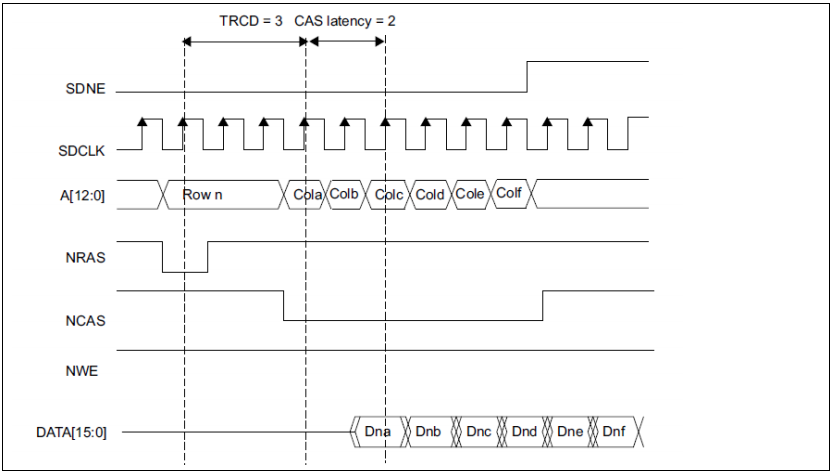

  • 读SDRAM时序


SDRAM配置

通过配置寄存器SDRAM_CTRLx来设置SDRAM设备的容量,访问方式等,详细信息可参考RM。此寄存器包括如下配置:(W9825G6KH作为示例)

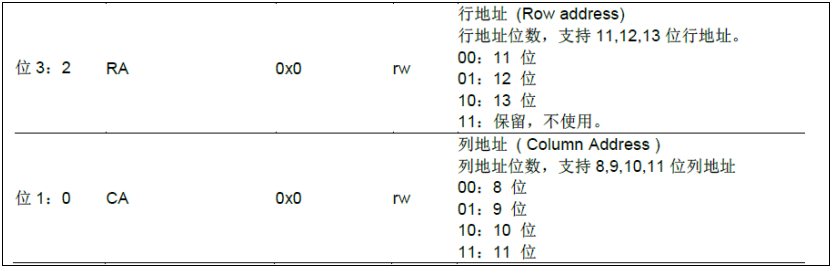

  • 行地址/列地址配置


行地址和列地址根据SDRAM设备地址位数进行配置,如下示例:

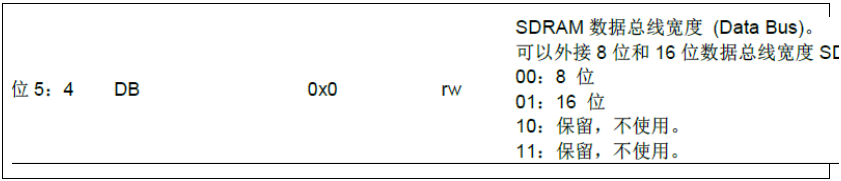

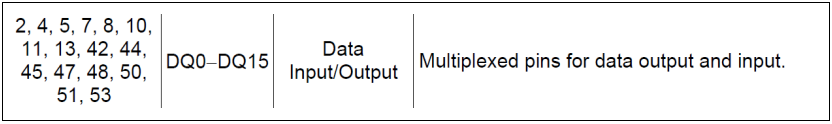

  • 数据总线宽度


根据SDRAM设备支持数据总线宽度进行配置,如下示例支持16bit数据宽度:


内部区块个数

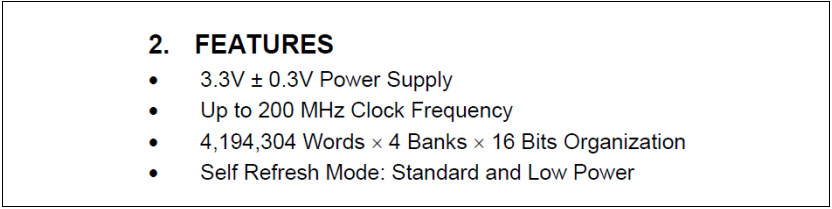

SDRAM设备支持内部bank个数:

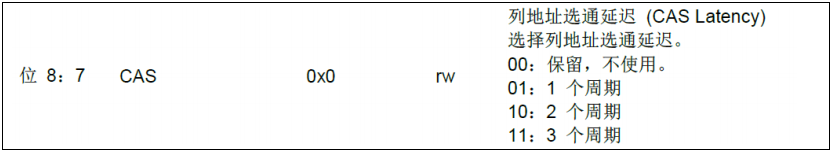

  • 列地址选通延迟(CAS)

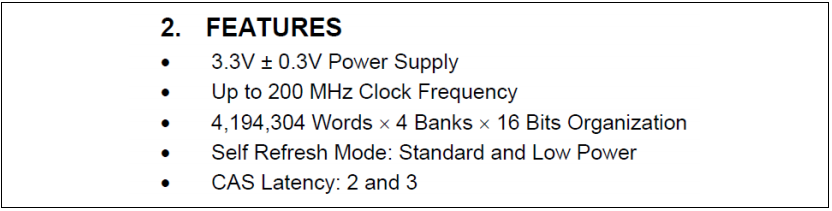

SDRAM设备支持延迟:


  • 写保护配置(WRP)

如果配置了写保护,在写SDRAM设备时会参数Bus error。

  • XMC_SDCLK时钟分频(CLKDIV)

  • BSTR(连续读)

  • RD(读延时)

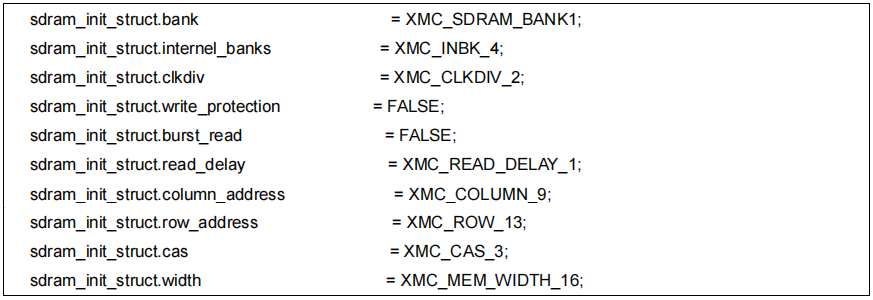

配置代码例程:


SDRAM时序参数配置

要正常使用SDRAM设备,需要正确配置此部分的实现参数,此参数可在SDRAM设备的datasheet中找到对应值。

配置寄存器SDRAM_TMx:

  • TMRD(加载模式寄存器到激活延迟)

  • TXSR(退出自刷新延迟)

  • TRAS(自刷新周期)

  • TRC(刷新命令到激活命令延迟)

  • TWR(写命令到预充电命令延迟)

  • TRP(预充电到激活命令延迟)

  • TRCD(行激活到列延迟)

例TRCD:最小18ns,SDRAM时钟144MHz,一个SDRAM时钟大约为7ns,因此TRCD至少要配置为延迟3个SDRAM时钟周期。

例TWR:SDRAM设备要求2个SDRAM时钟,因此配置为2

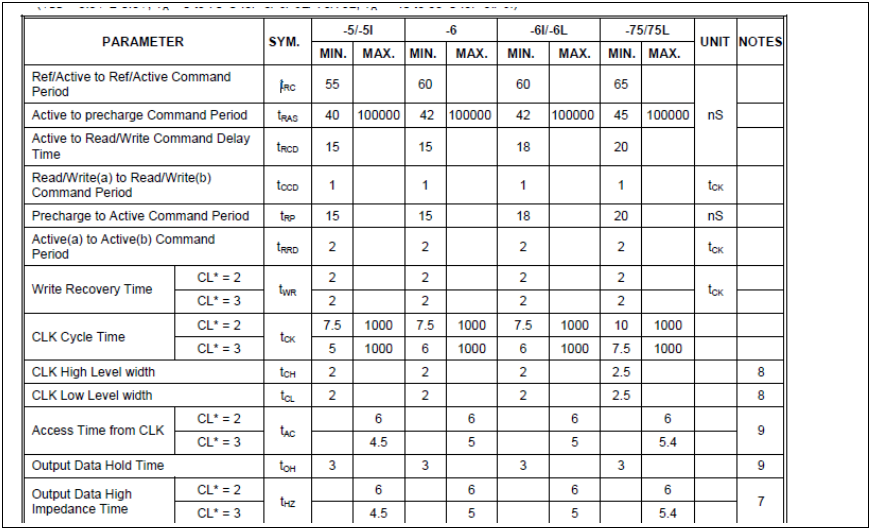

SDRAM设备对时序要求:(W9825G6KH作为示例)

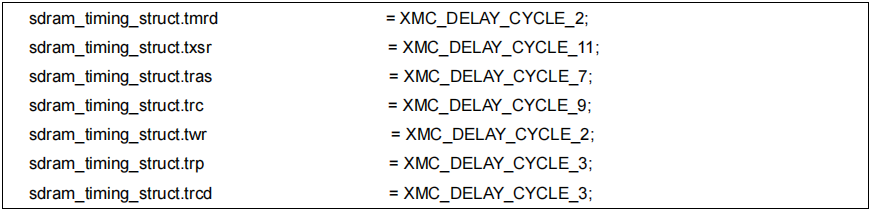

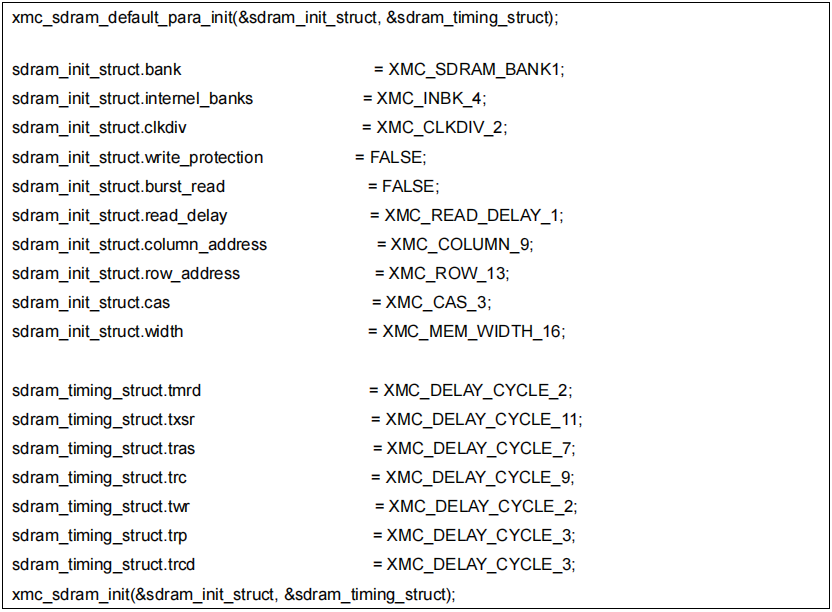

配置代码例程:

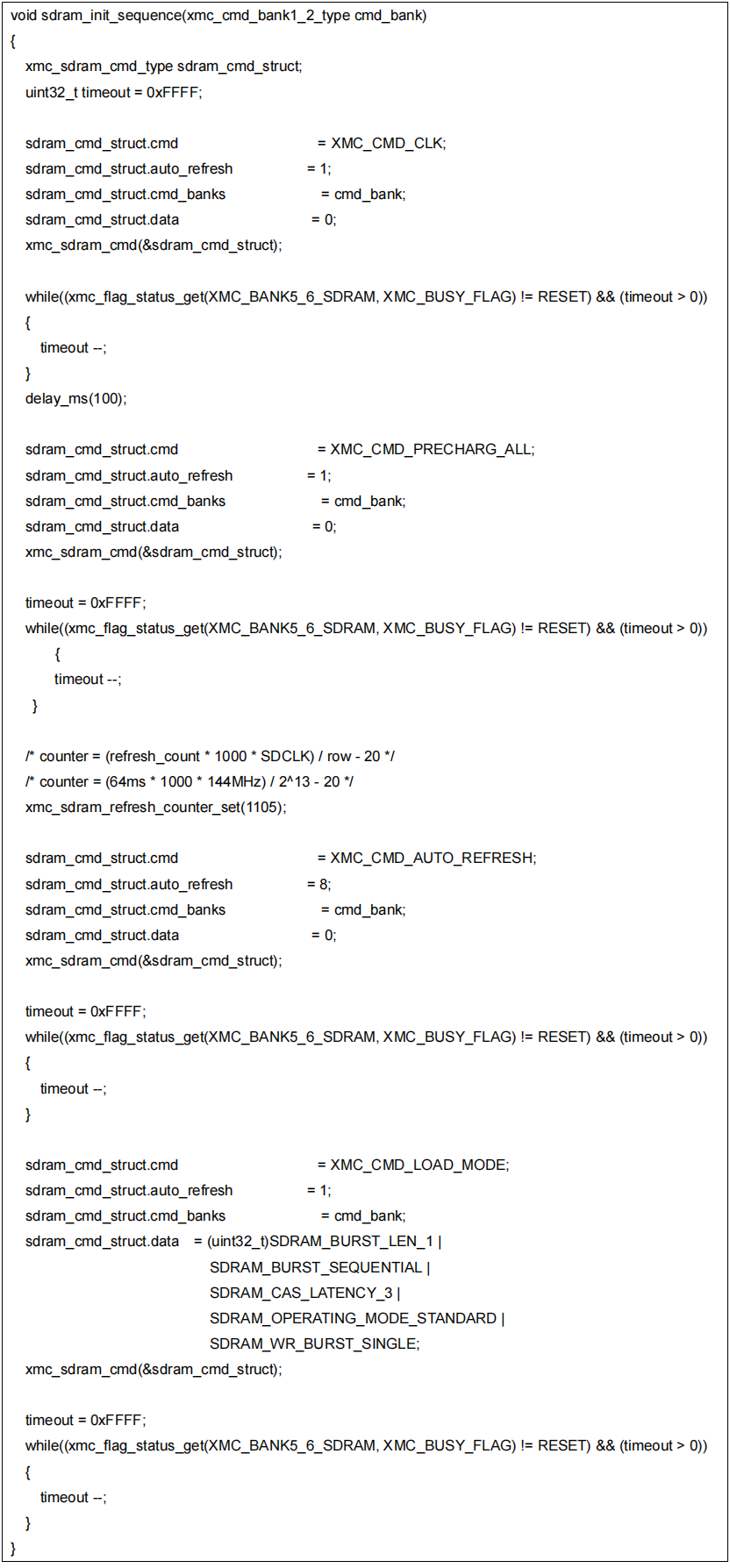

SDRAM启动序列配置

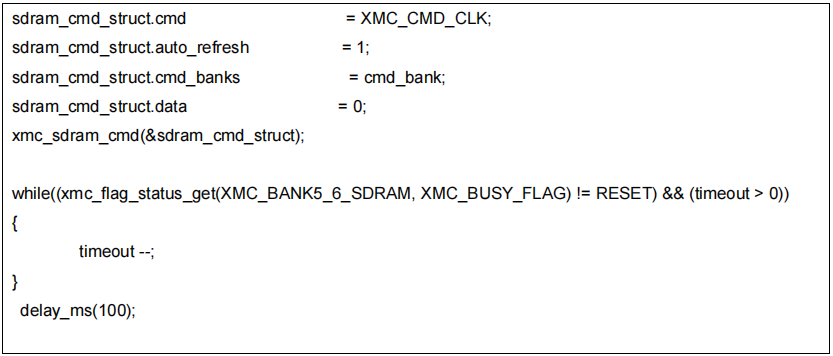

  • Clock enable时钟使能

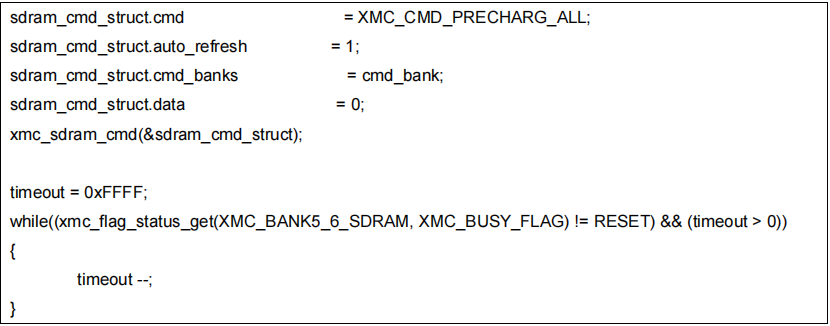

  • 预充电


  • 设置刷新计数器


计算方法:counter=(SDRAM resfresh period / number of rows)-20;

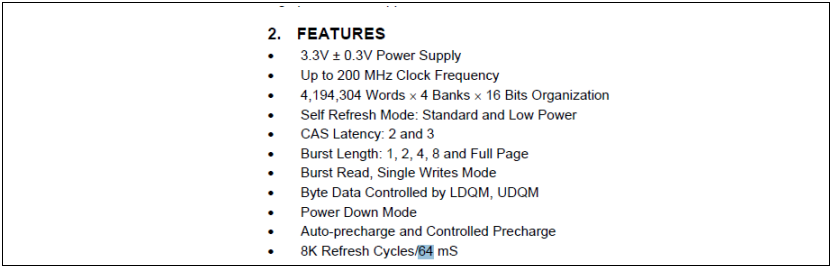

刷新速率=64ms/8K=7.8125us;

counter=7.8125us*144MHz–20=1105;

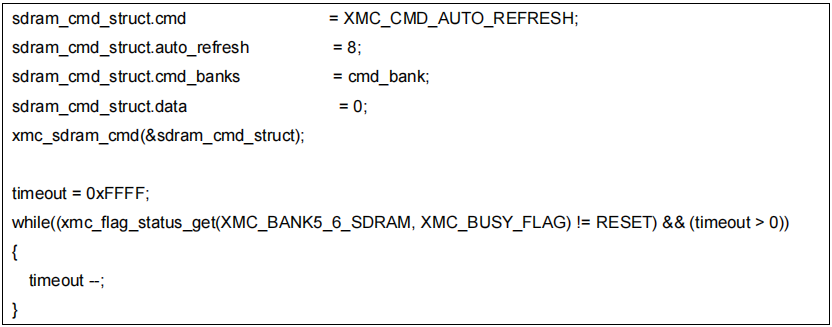

  • 自动刷新

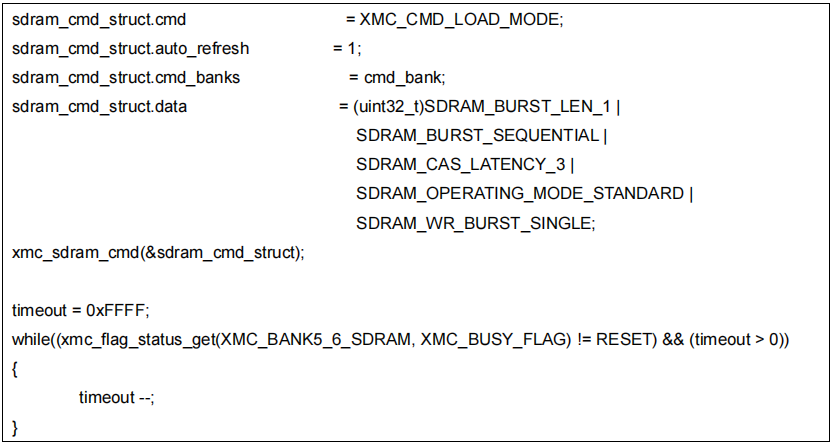

  • 加载模式寄存器


SDRAM例程

SDRAM Basic

此例程配置SDRAM设备之后,对SDRAM设备进行读写操作,并判断读写数据是否正确,包括如下步骤:

  • GPIO初始化

  • SDRAM配置


  • SDRAM启动序列

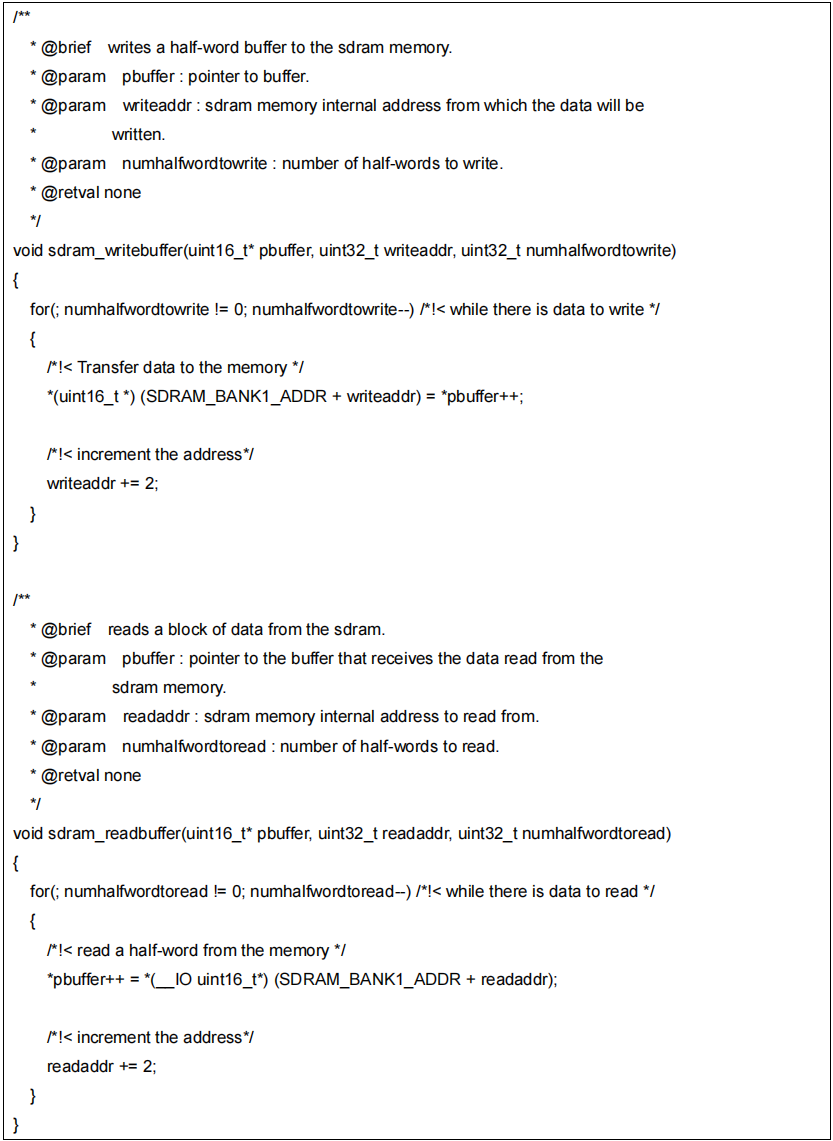

  • SDRAM读写访问

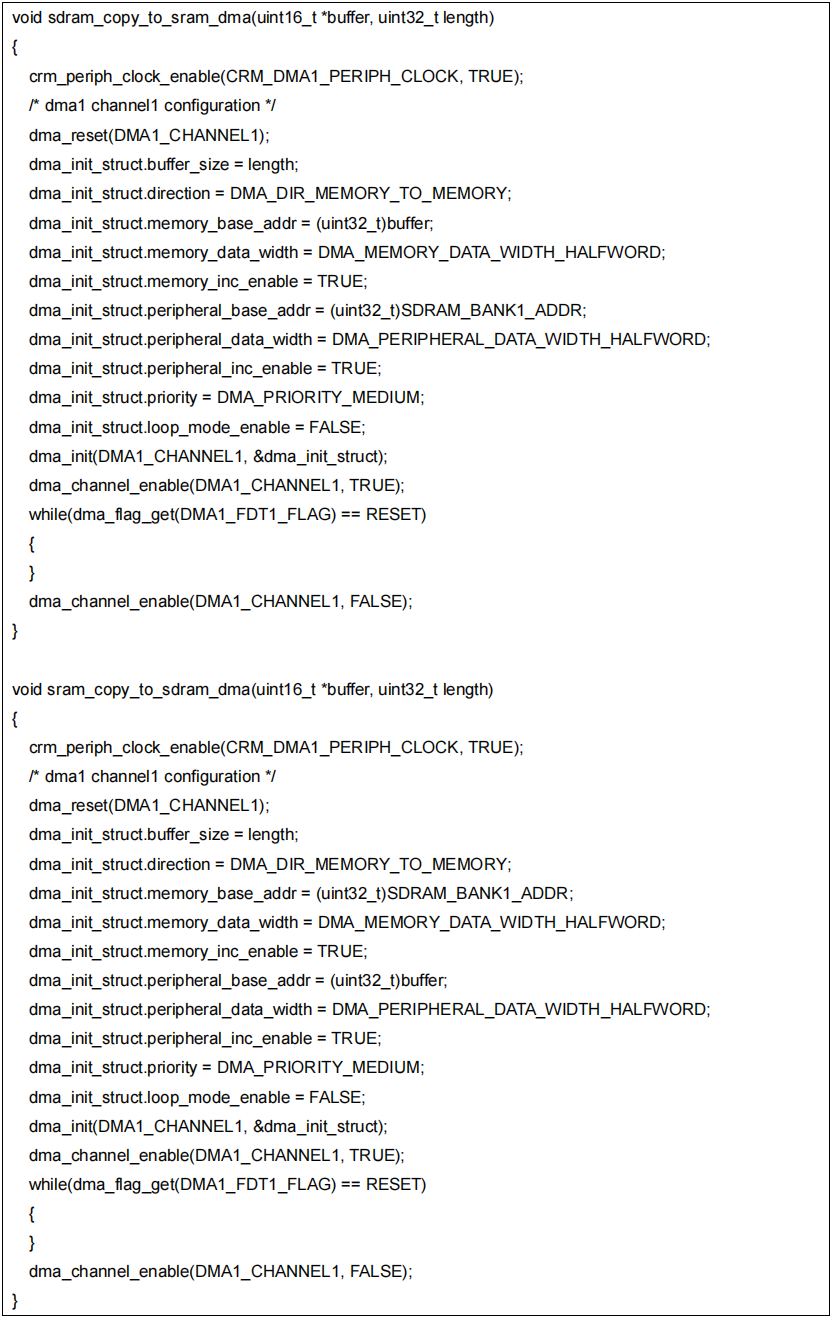

SDRAM DMA

此例程配置SDRAM设备之后,使用对SDRAM设备进行读写操作,并判断读写数据是否正确,包括如下步骤:

  • GPIO初始化(同SDRAM Basic)

  • SDRAM配置(同SDRAM Basic)

  • SDRAM启动序列(同SDRAM Basic)

  • SDRAN DMA读写
