MM32L0130 RTC 日历和闹钟

cathy的头像
cathy 发布于:周五, 10/28/2022 - 11:07 ,关键词:

1、MM32L0130 RTC简介

RTC 模块是用于提供时间(时、分、秒、亚秒)和日期(年、月、日)功能的定时计数器,日历以 BCD码的格式显示。内部包含周期性的唤醒单元,用于唤醒低功耗模式。支持夏令时补偿,支持数字校准补偿晶振精度的偏差。灵动微电子推出的MM32L0130系列MCU片上RTC外设具有以下特征:

  • 可编程的日历功能,包括时、分、秒、小时(12/24 小时制)、日期、星期、月份、年份

  • 软件可编程的夏令时补偿

  • 可编程闹钟,任意日历字段的组合触发闹钟

  • 周期性自动唤醒单元,唤醒时间可配置

  • 数字校准,精度为 0.95ppm

  • 通过移位功能调整亚秒时间

  • 支持可配置的时间戳功能,用于记录事件的入侵时间

  • 支持可配置的入侵检测

  • 5 个 32 位宽的备份数据寄存器,当发生入侵事件时会复位备份数据寄存器

  • 可屏蔽中断源

•  闹钟

•  唤醒单元

•  时间戳事件

•  入侵事件

2、RTC功能描述

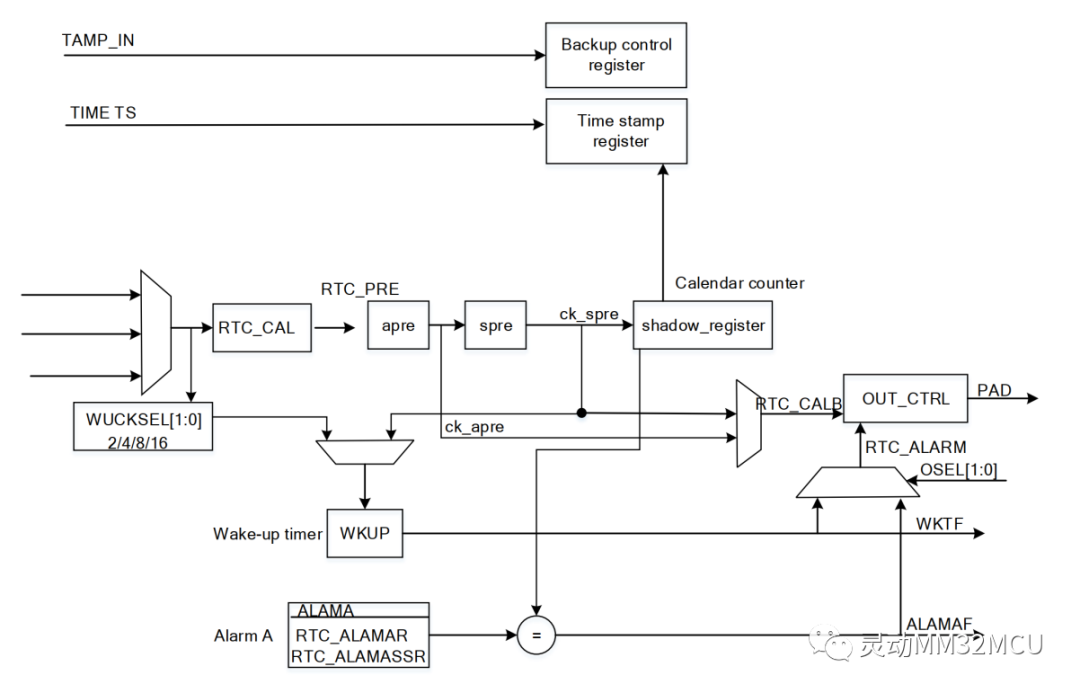

2.1 RTC模块系统框图

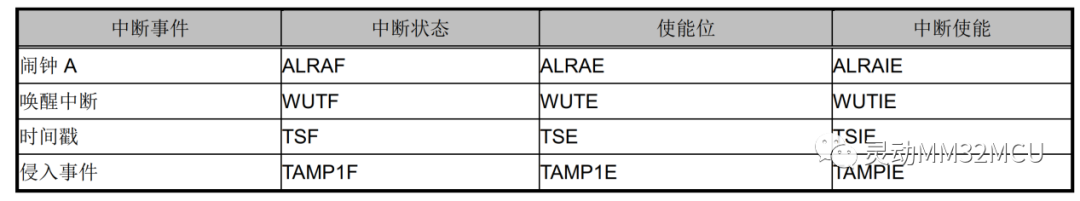

RTC中断请求:


注:

当使用了 PC13 的时间戳或入侵的功能时,如果需要使用 PC13 用做复用功能或者输出时,需要关闭时间戳或入侵对应的寄存器的使能位释放 PC13。

RTC_ALARM 为闹钟或唤醒标志输出, RTC_CALB 代表校准时钟输出,最终会输出到 PAD,具体的复用关系参考芯片数据手册与 RTC_OR 输出控制寄存器。

TAMP_IN 代表外部入侵管脚, TIM_TS 代表时间戳管脚,具体的对应关系参考芯片数据手册部分。

2.2 时钟和预分频

RTC 时钟包含3个独立可配置的时钟源:分别是 LSE、 LSI、 HSE 时钟的 128 分频。RTC 内部包含2个预分频器用于提供日历或其它功能的时钟,分别是一个 7 位的异步预分频器与15位的同步预分频器,为了降低功耗,建议将异步预分频的值设置到可能的最大值。

异步分频器输出时钟为fck_apre;同步预分频器输出时钟为fck_spre。

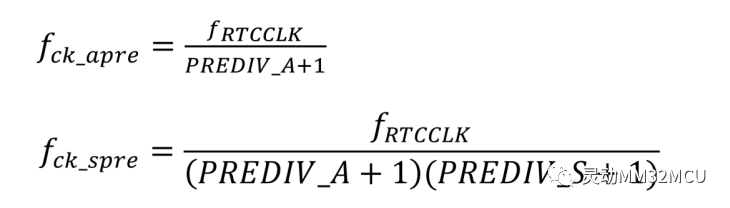

计算公式如下:


fck_apre时钟用于为二进制格式的 RTC_SSR 亚秒递减计数器提供时钟。当该递减计数器计数到 0 时,会使用 PREDIV_S 的内容重载 RTC_SSR, fck_spre用于为日历计数单元提供时钟。

注:

针对 32.768KHZ 的 LSE 时钟,异步分频部分默认设置为 128,同步分频部分设置为 256,产生1HZ(fck_spre)的时钟用于日历计数。

2.3 实时时钟和日历

RTC 时间和日期寄存器对应如下:

RTC_SSR 对应于亚秒

RTC_TR 对应于时间

RTC_DR 对应于日期

通过 APB 总线访问日历时间与日期寄存器时,由 RTC_CR 寄存器中的 BYPSHAD 位决定访问实时的日历寄存器还是影子寄存器,默认情况下访问的是影子寄存器。

每隔 2 个 RTC 时钟周期,会将实时的日历寄存器复制到影子寄存器,并将 RTC_ISR 寄存器的 RSF位置 1,在停机和待机模式下不会执行复制操作。退出这两种模式时,影子寄存器会在最长 2 个 RTC 时钟周期后进行更新。影子寄存器可以通过系统复位复位。

2.4 可编程闹钟

RTC 闹钟单元被划分为多个位 ,并且每个位支持独立的使能或屏蔽。具体可以通过配置RTC_ALRMAR 寄存器 MSKx 位以及 RTC_ALRMASSR 寄存器的 MASKSSx 位。

配置 RTC_CR 寄存器中的 ALRAE 位使能可编程闹钟功能。当该位为 1,并且配置的 RTC_ALRMAR寄存器的值同当前日历一致时, RTC_ISR 寄存器中的 ALRAF 位会置 1。同时配置 RTC_CR 寄存器中的ALRAIE 位等于 1 时,会产生闹钟中断输出。

配置 RTC_CR 寄存器中的位 OSEL[1:0]等于 1, ALRAF 连接到 RTC_ALARM 输出,配置 RTC_CR寄存器的 POL 位选择 RTC_ALARM 输出极性。

MM32L0130的RTC外设还有周期唤醒单元、日历读取、复位RTC、RTC数字校准、RTC移位、时间戳、入侵检测、RTC低功耗唤醒等功能, 在用户手册RTC章节有进行详细描述,大家可以参考查阅,此处不再进行赘述,实验涉及到再进行说明。

3、实验

3.1 实验原理

RTC 闹钟单元被划分为多个位,包括日期、星期、小时、分钟、秒,并且每个位支持独立的使能或屏蔽。当配置的闹钟A寄存器的值与当前日历(时间/日期)寄存器的值一致时,闹钟发生,相应标志置位。如果使能了闹钟中断,则会产生闹钟中断输出。

配置时间寄存器、日期寄存器的值来初始化日历,配置闹钟A寄存器的值,并使能闹钟中断,每次闹钟A寄存器的值与当前时间/日期寄存器的值一致时,闹钟发生,产生闹钟中断。读取日历,如果查询到闹钟发生,串口打印闹钟发生次数与当前日历数据。

在日历的基础上实现闹钟功能,为便于观察和验证,实验中配置闹钟发生的时间尽可能短,匹配到秒而将其余位屏蔽以使闹钟发生。

3.2 程序设计

3.21 RTCCAL_Initialize() 函数

函数实现日历初始化配置,按如下步骤初始化日历时间与日期寄存器:

1)配置 RTC_ISR 寄存器中的 INIT 位为 1 以进入初始化模式

2)等待 RTC_ISR 寄存器中的 INITF 位被硬件置 1

3)编程 RTC_PRER 寄存器,配置同步与异步预分频系数

4)配置影子寄存器(RTC_TR 和 RTC_DR),加载日历初值,配置 RTC_CR 寄存器中的 FMT 位选择 12 或 24 小时制

5)清除 RTC_ISR 寄存器中的 INIT 位退出初始化模式

注:

约 4 个 RTC 时钟周期后,影子寄存器配置值加载到内部实时计数器。初始化影子寄存器后,等待 RTC_ISR 寄存器的 RSF 位置 1,才能读取日历。

    void RTCCAL_Initialize(void)
{
    //Check if the clock is configured for the first time
    RTCCAL_InitTypeDef init_struct;
    RTCCAL_TimeTypeDef setTimeStruct;
    RTCCAL_DateTypeDef setDateStruct;
    u16 temp = 0;

    RCC_APB1PeriphClockCmd(RCC_APB1ENR_PWR, ENABLE); //(1)
    RCC_APB1PeriphClockCmd(RCC_APB1ENR_BKP, ENABLE);  //(2)
    PWR_BackupAccessCmd(ENABLE);  //(3)
    RCC_LSEConfig(RCC_LSE_ON);
    delay_x_cycle(2000);
    //Check whether the specified RCC marker is set or not, and wait for the
    //low-speed crystal oscillator to be ready
    while(1) {
        if(RCC_GetFlagStatus(RCC_FLAG_LSERDY) != RESET) { //(4)
            break;
        }
        temp++;
        if(temp >= LSE_READY_TIMEOUT) {
            while(1) {
                __NOP();
            }
        }
        delay_x_cycle(10);
    }
    RCC_APB1PeriphClockCmd(RCC_APB1ENR_RTC, ENABLE);
    //Setting RTC Clock
    RCC_RTCCLKConfig(RCC_RTCCLKSource_LSE);
    RCC_RTCCLKCmd(ENABLE);
    RTCCAL_EnterInitMode();   //(5)
    RTCCAL_WaitForSynchro();

    RTCCAL_StructInit(&init_struct);
    init_struct.RTCCAL_AsynchPrediv = 0x7F;   //(6)
    init_struct.RTCCAL_SynchPrediv  = 0xFF;
    init_struct.RTCCAL_HourFormat   = RTCCAL_HourFormat_24;
    RTCCAL_Init(&init_struct);

    RTCCAL_TimeStructInit(&setTimeStruct);
    setTimeStruct.RTCCAL_H12 = RTCCAL_H12_AM;   //(7)
    setTimeStruct.RTCCAL_Hours   = 15;
    setTimeStruct.RTCCAL_Minutes = 34;
    setTimeStruct.RTCCAL_Seconds = 0;
    RTCCAL_SetTime(RTCCAL_Format_BCD, &setTimeStruct);

    RTCCAL_DateStructInit(&setDateStruct);
    setDateStruct.RTCCAL_Year = 0x16;     //(8)
    setDateStruct.RTCCAL_Month = 0x0A;
    setDateStruct.RTCCAL_Date = 0x1A;
    setDateStruct.RTCCAL_WeekDay = 0x01;
    RTCCAL_SetDate(RTCCAL_Format_BCD, &setDateStruct);

    RTCCAL_WaitForSynchro();
    RTCCAL_ExitInitMode();  //(9)
}


(1)、(2)配置 RTC 需要使能 PWR 和 BKP 的时钟

(3)RTC 寄存器写保护,取消备份域的写保护

(4)等待 LSE 时钟稳定,选择 LSE 作为 RTC 时钟源

(5)确认 RTC 进入初始化模式

(6)配置 RTC 预分频寄存器,时钟频率为 1HZ

(7)配置 PTC_TR时间寄存器,更新时间

(8)配置 PTC_DR日期寄存器,更新日期

(9)RTC 退出初始化模式


3.22 RTCCAL_AlarmConfig() 函数

函数实现闹钟初始化配置,按如下步骤编程闹钟:

1)配置 RTC_CR 中的 ALRAE 位等于 0 禁止闹钟 A

2)等待 RTC_ISR 寄存器中的 ALRAWF 位等于 1

3)设置闹钟寄存器(RTC_ALRMASSR/RTC_ALRMAR)

4)配置 RTC_CR 寄存器中的 ALRAE 位等于 1 使能闹钟 A

注:

对 RTC_CR 寄存器执行的写操作。约 2 个 RTC 时钟周期同步后生效。


    void RTCCAL_AlarmConfig(void)
{
RTCCAL_AlarmTypeDef RTCCAL_AlarmStructure;
RTCCAL_NVIC_Config();  //(1)
    // Set the alarm A Masks
    RTCCAL_AlarmStructure.RTCCAL_AlarmMask = (RTCCAL_ALRMAR_MSK4 | RTCCAL_ALRMAR_MSK3 | RTCCAL_ALRMAR_MSK2);   //(2)
    RTCCAL_AlarmStructure.RTCCAL_AlarmDateWeekDaySel = RTCCAL_AlarmDateWeekDaySel_Date;
    RTCCAL_AlarmStructure.RTCCAL_AlarmDateWeekDay = RTCCAL_Weekday_Monday;
    RTCCAL_AlarmStructure.RTCCAL_AlarmTime.RTCCAL_Hours     = 0;
    RTCCAL_AlarmStructure.RTCCAL_AlarmTime.RTCCAL_Minutes   = 0;
    RTCCAL_AlarmStructure.RTCCAL_AlarmTime.RTCCAL_Seconds   = 9;
    if(ERROR == RTCCAL_AlarmCmd(RTCCAL_Alarm_A, DISABLE)) {
        while(1) {};
}
    RTCCAL_SetAlarm(RTCCAL_Format_BCD,RTCCAL_Alarm_A, &RTCCAL_AlarmStructure);

    RTCCAL_AlarmSubSecondConfig(RTCCAL_Alarm_A, 0xFF, RTCCAL_AlarmSubSecondMask_SS14_5);  //(3)
    // Enable alarm A interrupt
    RTCCAL_ITConfig(RTCCAL_IT_ALRA, ENABLE);   //(4)
    if(ERROR == RTCCAL_AlarmCmd(RTCCAL_Alarm_A, ENABLE)) {
        while(1) {};
    }
}


(1)配置RTC闹钟中断,RTC&BKP全局中断连接到 EXTI17

(2)配置闹钟A寄存器,屏蔽日期/星期、时、分,仅匹配秒

(3)配置闹钟A亚秒寄存器

(4)使能闹钟A中断

3.23 RTC_BKP_IRQHandler() 函数

RTC闹钟中断服务子程序,记录闹钟中断次数,置位标志位。

    void RTC_BKP_IRQHandler(void )
{
    if(RTCCAL_GetITStatus(RTCCAL_IT_ALRA) != RESET) {
        RTCCAL_ClearITPendingBit(RTCCAL_IT_ALRA);
        Flag_ALARM = 1;
        if(AlarmCount > 500) {
            RCC_RTCCLKCmd(DISABLE);
            AlarmCount = 0;
        }
        else {
            AlarmCount++;
        }
        EXTI_ClearITPendingBit(EXTI_Line17);
    }
}

3.24 main() 函数

函数实现各模块初始化,在循环中获取当前日期、时间,查询到闹钟发生,打印当前日期、时间。

    s32 main(void)
{
    RTCCAL_DateTypeDef  RTCCAL_tempDate;
    RTCCAL_TimeTypeDef  RTCCAL_tempTime;
    DELAY_Init();
    CONSOLE_Init(115200);
    RTCCAL_LSE_DemoInit();
    while(1) {
        if(Flag_ALARM == 1) {
            Flag_ALARM = 0;
            printf("Alarm clock was triggered %d times !\n", AlarmCount);
            printf("20");
            printf("%02d-",RTCCAL_tempDate.RTCCAL_Year);
            printf("%02d-",RTCCAL_tempDate.RTCCAL_Month);
            printf("%02d\t",RTCCAL_tempDate.RTCCAL_Date);
            printf("%02d:",RTCCAL_tempTime.RTCCAL_Hours);
            printf("%02d:",RTCCAL_tempTime.RTCCAL_Minutes);
            printf("%02d\n",RTCCAL_tempTime.RTCCAL_Seconds);
            printf("\n");
            }
    }
}

3.3 实验演示

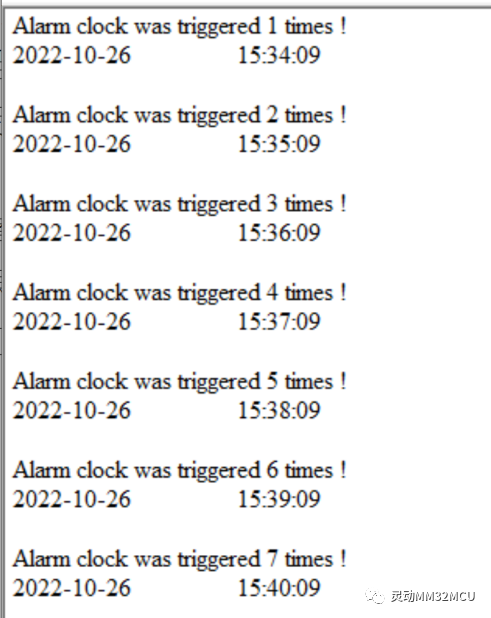

下载程序运行,观察串口调试助手:


串口调试助手间隔打印数据,比较前后两次数据的日期和时间,相差1分钟,在每分钟的第9秒闹钟发生,和闹钟寄存器配置一致,运行情况和预期设计相符。

来源:灵动MM32MCU
