众所周知，一款优秀的产品，不仅要有很高的性能，很好的稳定性，而且还要具备对用户非常友好和极具吸引力的图形交互界面。
然而，运行一个非常酷炫且极具吸引力的图形用户界面，就要求有一个高主频，高性能，存储资源丰富的MCU作为支撑。
恩智浦拥有众多高性能，低功耗，大容量存储资源的MCU/MPU, 在这样的MCU/MPU上，流畅地运行图形元素丰富，酷炫且富于吸引力的图形用户界面完全没有压力。
但是，在实际的客户支持过程中，我发现有一些客户基于成本的考虑，会选择主频相对低一些，存储资源相对少一些的MCU。与此同时，他们仍然希望给自己的产品赋予一个精美的图形界面。
真实案例——电动车屏幕
因此，本文通过一个运行在LPC55S06上的，基于GUI Guider和LVGL的图形界面设计项目——电动车(简称EBike)为例，说明如何在资源有限的MCU上进行图形应用设计。
先睹为快，先给大家分享电动车的界面效果。通过向右滑屏可以切换到下一个屏幕，向左滑屏可以切换到前一个屏幕，向上滑屏可以返回至第一个屏幕，下面是演示视频：
图片与字体的存储
在设计中, 电动车的GUI使用了大小为1.18MB的26个图片和大小为35KB的2种字体，共计约为1.22MB。
但事实上，LPC55S06的片上Flash容量为256KB，其中12KB为系统保留，可以为用户使用的Flash容量只有244KB，不可能将全部图片和字体存放到片上Flash中。
因此，为了能够容纳这些图片和字体，可以考虑外扩Flash。同时，为了兼顾显示性能，可以考虑将图片存放到外部串行Flash中，而将字体存放到片上Flash中。
归纳一下，在资源有限的MCU上进行图形界面开发，首先需要考虑的因素就是如何存储图片和字体。为了提高显示性能，可以把图片和字体尽可能放到片上Flash中存储。但是，随着开发的推进，用户会不断添加非图形界面业务逻辑。这时，如果遇到片上Flash存储空间不够的情况，可以将原本存放到片上Flash中的图片和字体放到外部Flash中，从而节省片上Flash存储空间给非图形界面业务逻辑使用。
存储区域的划分与分配
那么，这里存在一个关键问题，如何为图片和字体分配存储空间呢，依据什么原则呢？换句话说，哪些图片和字体存放到外部Flash，哪些图片和字体存放到片上Flash。
第一点，就是确保片上Flash可以容纳全部用户应用逻辑。
第二点，在满足第一点的情况下，将需要频繁刷新的图片保存到片上Flash。例如，视频所示界面中仪表盘的表针扫过的区域使用的图片，随着表针的转动，这些图片会不断地从外部Flash进行读取并被显示在屏幕上。
常见优化手段
除了将消耗片上Flash资源的大户放到外部Flash上，为了进一步减少用户应用对存储资源的消耗，一些优化手段也是必要的。
常用的优化手段包括如下几点：
将经常需要调用的公共代码段封装成函数
调整编译优化等级。使用不同的编译优化等级编译生成的可执行文件大小是不同的，如果所选的编译器具有优化代码大小的编译优化选项，则可以通过使用该编译优化选项压缩可执行文件的大小，从而减少对Flash和RAM存储资源的占用。不同IDE中优化代码大小的编译选项如下所示。

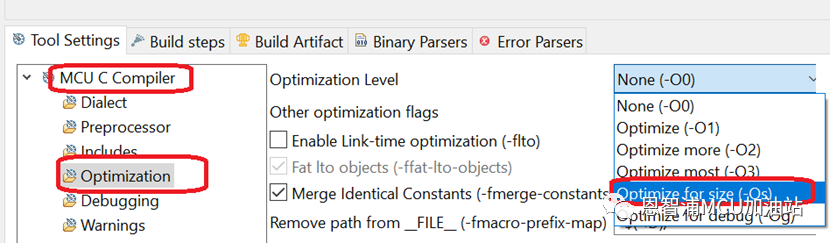

图1 MCUXpresso IDE中的代码大小编译优化选项

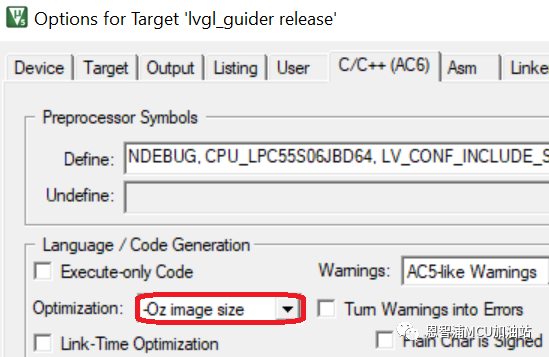

图2 Keil uVision IDE中的代码大小编译优化选项

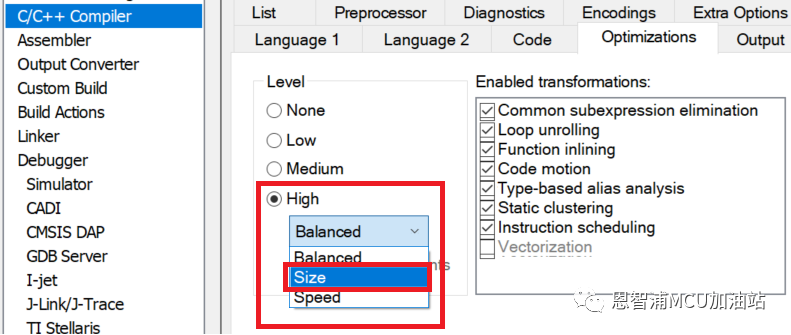

图3 IAR Embedded Workbench IDE中的代码大小优化选项
通过LVGL的配置文件lv_conf.h跳过设计中没有使用的模块的编译。例如，在我们的设计中没有用到控件，如SWICH, TABLE, TABVIEW和TILEVIEW, 就可以将相应控件的开关宏定义为0，这样没有使用的控件对应的C文件就不会编译到最终的可执行文件中，从而减少代码的大小。

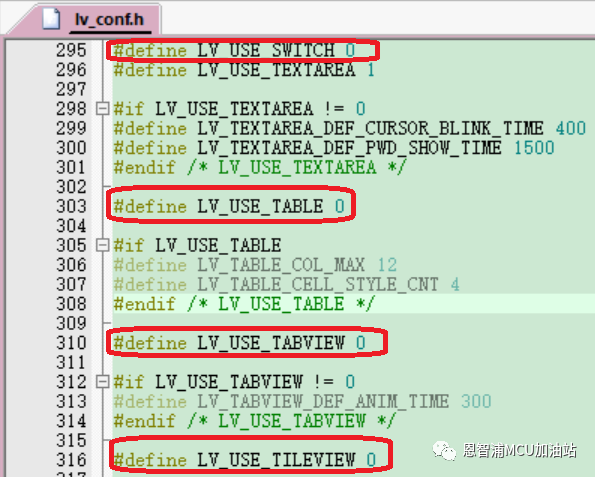

图4 裁剪LVGL功能
选择合理的屏幕加载策略
了解LVGL的小伙伴都清楚，GUI上的每一个图形元素，如按钮、图片、标签、表格等，都是作为一个对象存在的，都是需要消耗一定的RAM资源。
如果我们的GUI设计包含多个屏幕，每个屏幕都包含大量的图形元素，如果一次性的创建所有的图形元素，很可能有限的RAM资源不足以容纳这些图形元素。因此，合理的选择屏幕加载策略很有必要。
基于LVGL的GUI开发工具采用不同的屏幕加载策略。目前，屏幕加载策略有两种：
第一种是以LVGL官方推出的SquareLine Studio为代表的静态加载策略，即一次性地把所有屏幕上的图形元素全部创建。这可以从其生成的代码工程看到。
以SquareLine Studio的POS机界面示例为例，其UI初始化函数如下图所示。我们可以看到其5个屏幕一次性创建，那么就意味着这种静态屏幕加载策略消耗更多的RAM资源。

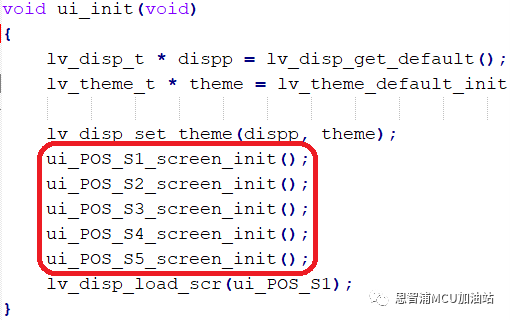

图5 SquareLine Studio的UI初始化
第二种是以NXP官方推出的GUI Guider为代表的动态加载策略，即只加载在系统启动后显示的屏幕，后面如果需要显示哪一个屏幕再动态加载。
下图所示是GUI Guider的官方示例ScreenTransition。这个示例总共有两个屏幕，即screen1与screen2。函数setup_ui是UI初始化函数。
可以看到，在UI初始化函数setup_ui中只是静态加载了屏幕screen1，没有加载screen2。只有当screen1的Next Screen按钮按下时，在事件回调函数screen_btn1_event_handler中才会调用setup_scr_screen2动态加载screen2。

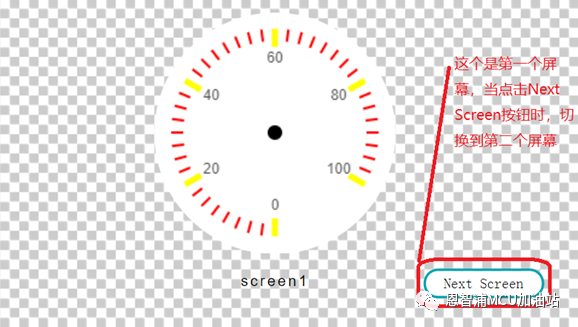

图6 ScreenTransition示例的第一个屏幕

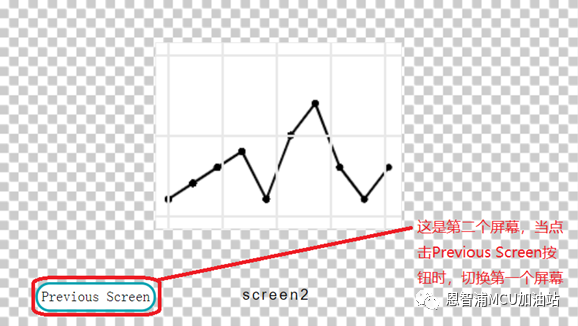

图7 ScreenTransition示例的第二个屏幕

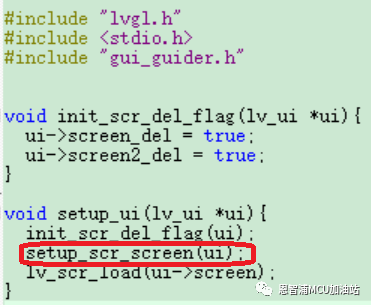

图8 GUI Guider的UI初始化

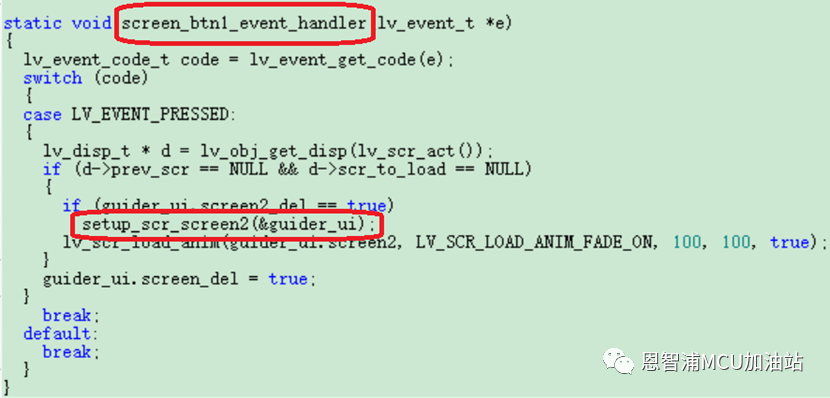

图9 Next Screen按钮的事件回调函数
由此可见，NXP的GUI Guider的动态屏幕加载策略，充分考虑了在资源有限的微控制器上从事GUI开发时，遇到的存储资源利用效率问题。
当然，如果您所选择的MCU或者MPU的存储资源丰富，可以采用第一种策略，那样的话，可以能在一定程度上提高显示性能。
总结
本篇文章以一个GUI示例——电动车为例，重点关注如何在资源有限的微控制器上进行GUI开发，给出了图片和字体的存储策略，以及若干存储资源优化方法。
有关电动车的技术细节，可以参考AN13730: How to Develop LVGL GUI Demo on Memory-constrained MCU with GUI Guider.
