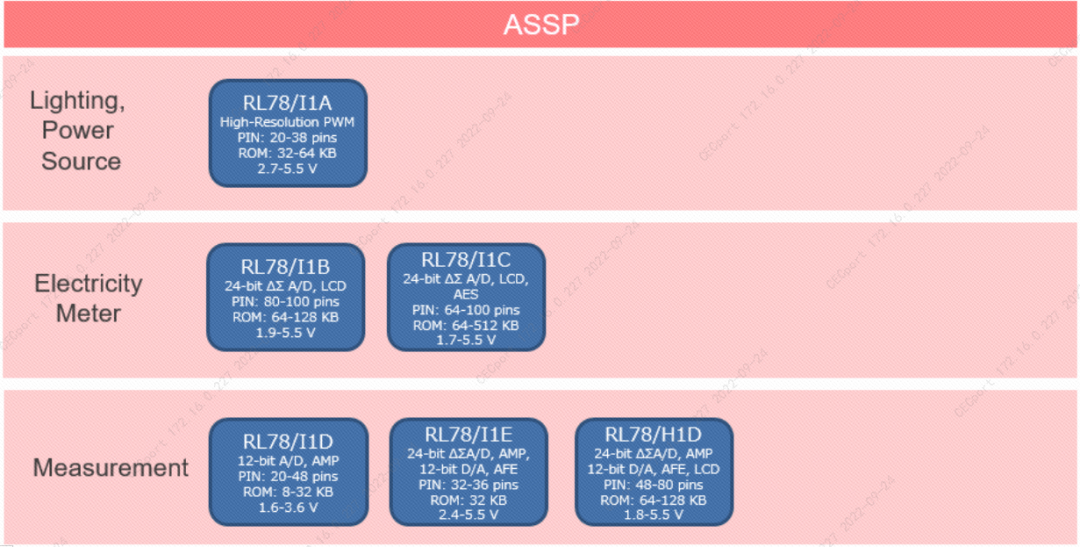

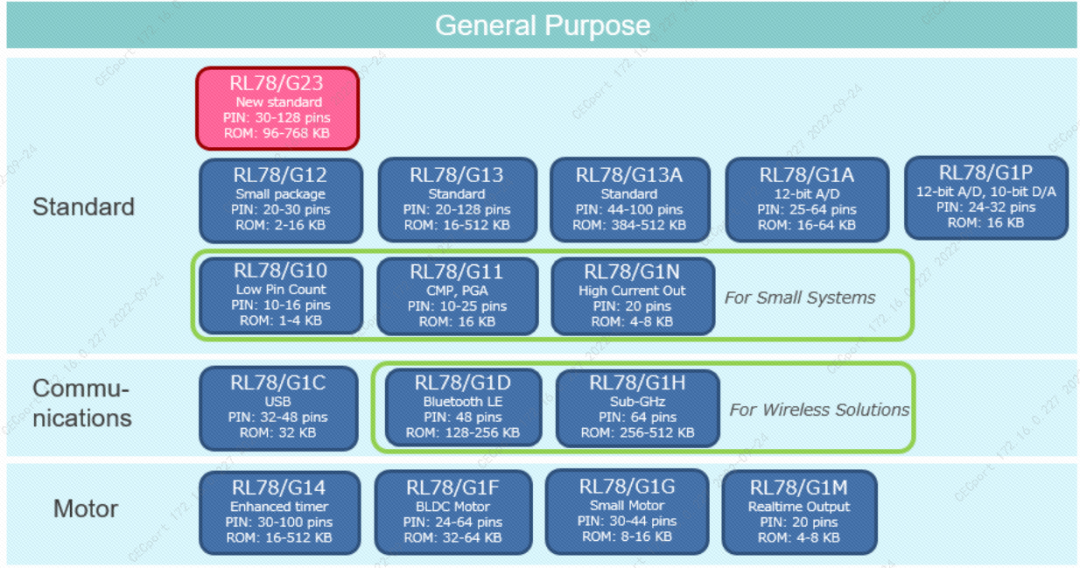

RL78具有低功耗,丰富的外设,同时具有极高的性价比。在一款低功耗采集设备上使用了RL78/G13系列的R5F100BEANA,32PIN的产品。在实际测试过程中发现,ADC通道0~2,这三个通道采用同一个模拟信号,但是ADC通道0基本上一直比通道1和2结果值小。ADC通道1、2的采样值基本一致。于是,进行了以下的排查工作。

1、检查焊接、BOM、连线等问题。

经排查,焊接正常,BOM没有问题,连接线、跳线等牢固可靠。

2、测试多块板,排除个体间的差异。

经排查,每块板都会有同样的问题,确认是共同性问题。

3、检查原理图,PCB,是否有设计问题。

经排查,暂时没有发现明显的设计上的问题。

4、确认ADC输入源的稳定性。

将输入源改成稳定的直流电压供电,问题依然存在。

5、确认过程中ADCEN、ADS、ADCS等寄存器或者位是否有误操作

经排查,在程序运行过程中,没有对相关寄存器误操作。

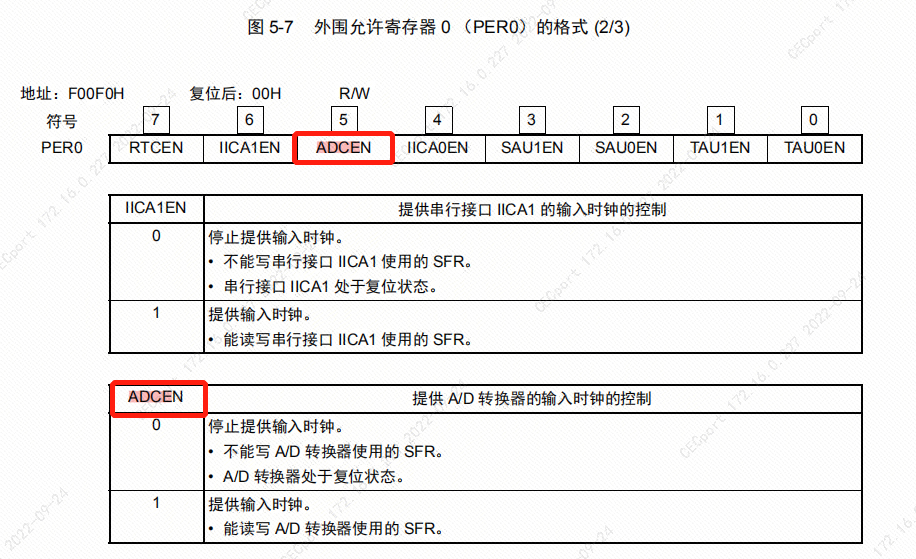

提供A/D转换器的输入时钟的控制(PER0寄存器的ADCEN位)

“关于RL78/G13系列R5F100BEANA产品ADC采集误差过大的问题"

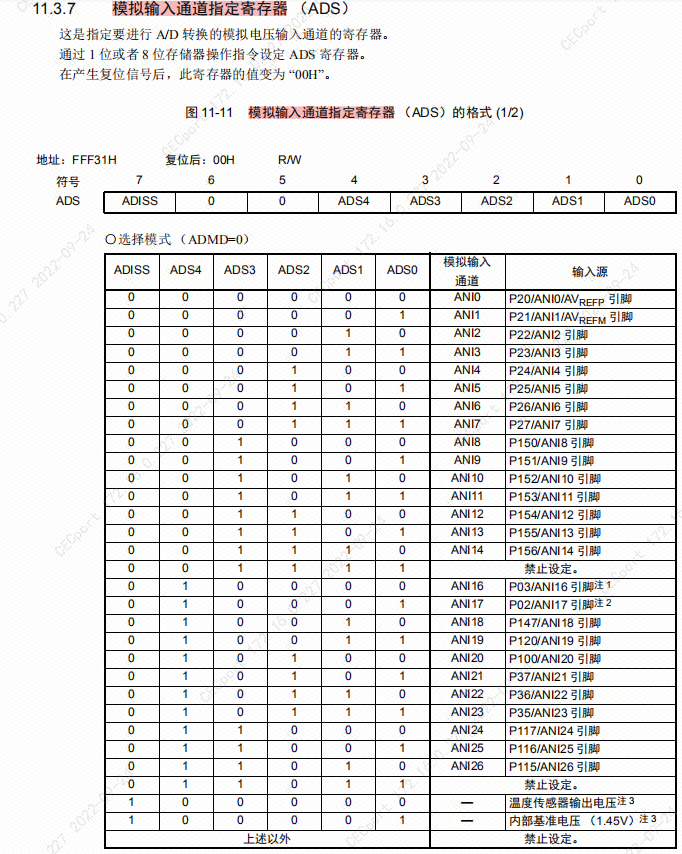

模拟输入通道指定寄存器(ADS)

“关于RL78/G13系列R5F100BEANA产品ADC采集误差过大的问题"

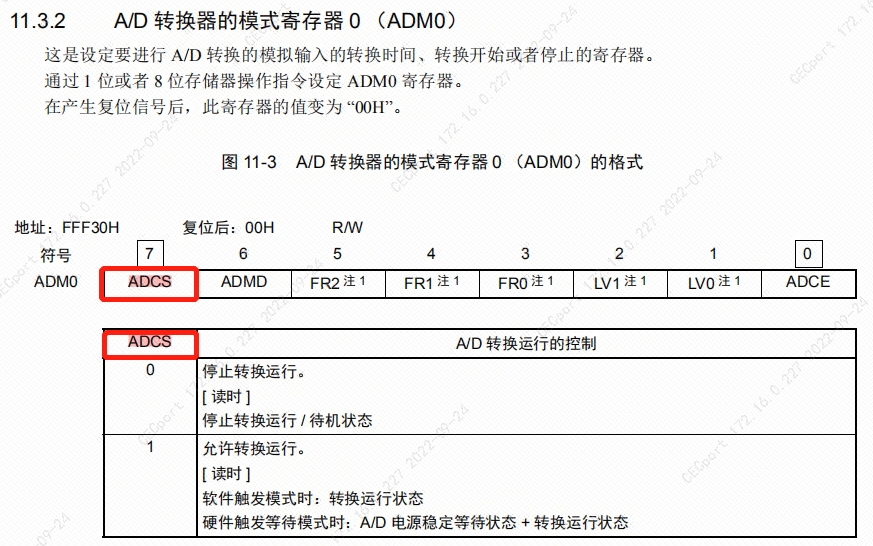

A/D转换运行的控制(ADM0寄存器的ADCS位)

“关于RL78/G13系列R5F100BEANA产品ADC采集误差过大的问题"

6、排查ADC使用中需要注意的事项

经排查,已按照手册建议配置

“关于RL78/G13系列R5F100BEANA产品ADC采集误差过大的问题"

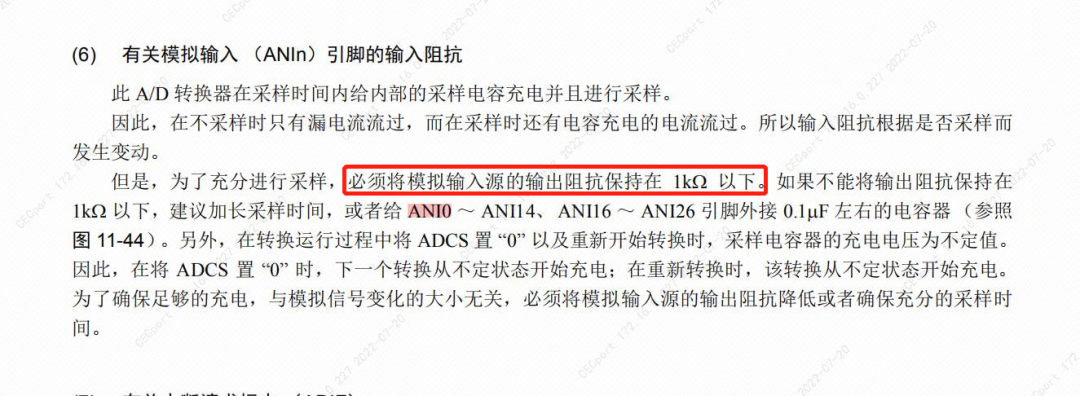

7、排查ADC输入源电阻

经排查,输入源串联了1个10K欧姆的电阻,比手册上的建议值大,修改为500欧姆后,此问题排除。

“关于RL78/G13系列R5F100BEANA产品ADC采集误差过大的问题"

到此,解决了这个问题。

在调试过程中碰到问题,首先排查设计、硬件及不同板子之间的问题,然后依次检查对应的寄存器是否配置正确,再对照手册的此功能模块的推荐配置,依次排查,最终问题都会迎刃而解。
